Трифазний стабілізатор напруги QUANT-66
Стабілізатор напруги QUANT призначений для живлення електричних пристроїв безпечною та стабільною напругою 220В/230В навіть у разі низької якості мережі. Він особливо корисний в умовах підвищених вимог до якості та безпеки електроживлення.
Структура стабілізатора:

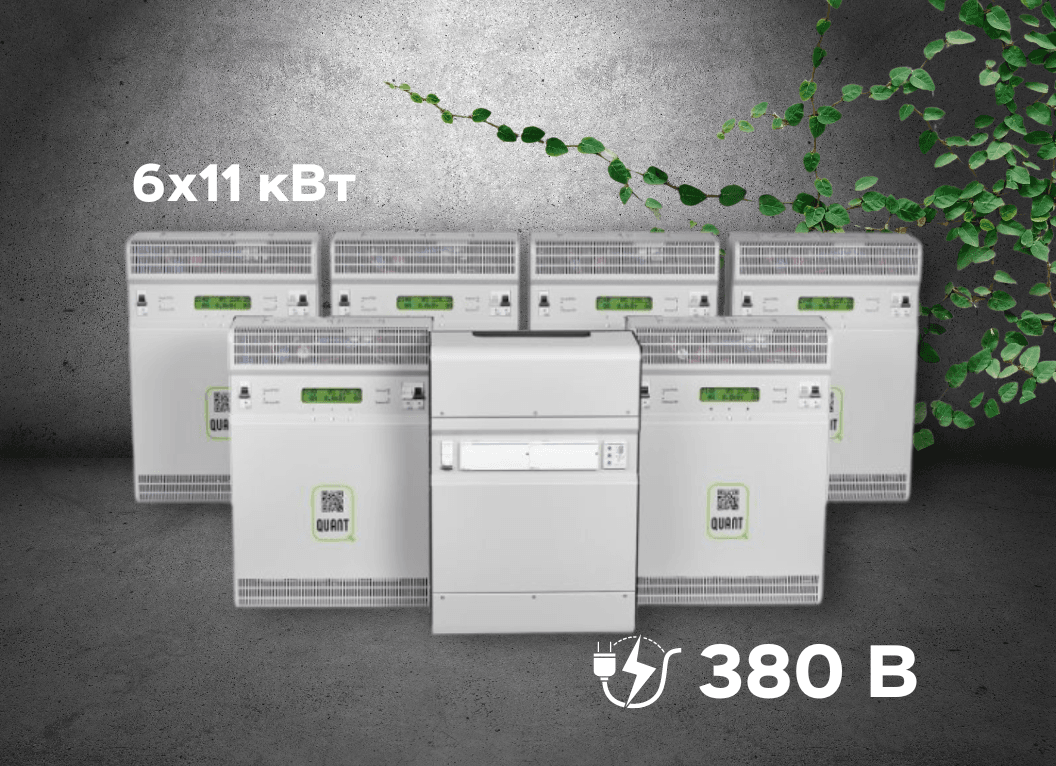

Quant-66 – трифазний стабілізатор з можливістю однофазної роботи та наявним суматором потужності фаз (з вбудованим блоком контролю фаз). Quant-66 — це шість однофазних інверторних стабілізаторів напруги Quant-11, які працюють з суматором потужності. Головна відмінність Quant-66 від звичайного трифазного стабілізатора без синхронізатора фаз в тому, що він захищає трифазне обладнання при несправній трифазній мережі.
Блок контролю фаз у зв’язці з підсумковим модулем забезпечує пофазний контроль для навантажень, яким необхідно строго трифазне живлення, наприклад трифазні мотори. У разі несправності або відсутності однієї з фаз блок контролю відключить всі три фази від навантаження, не допускаючи їх пошкодження.
Принцип дії інверторних стабілізаторів напруги Quant
Коли на вході стабілізатора виникає стрибок напруги, то, доки цей скачок дійде через фільтри стабілізатора до Вашої побутової техніки, пройде до 10 мікросекунд. Таким чином, відбувається часова затримка між вхідною та вихідною напругою. Саме за ці десятки мікросекунд стабілізатор Quant встигає відреагувати і зробити вихідну напругу вже номінальною 220 В або 230 В (на вибір користувача) та на 100% безпечною для споживання.
Оскільки стабілізатор Quant є безступеневим, то в порівнянні зі звичайним ступеневим стабілізатором в ньому відсутня затримка регулювання напруги на виході. Можна сказати, що Quant – це стабілізатор миттєвої дії, тому навіть звичайні лампочки розжарювання не мерехтять.
Відмінності стабілізаторів QUANT
- Подача рівномірної напруги без імпульсних викидів чи провалів на навантаження.
- Якщо в мережі присутні небезпечні викиди чи стрибки напруги на вході, випереджувальний захист, у разі потреби, вимикає навантаження і стабілізатор до того, як імпульс перенапруги досягне навантаження.
- Більшість небезпечних ситуацій вирішується без відключення стабілізатора, подаючи на навантаження чисту, відфільтровану напругу на фазу 220В (230В), 50Гц, і споживач не помітить проблем, які могли б становити небезпеку для його електротехніки.
- Стабілізатор розрахований на безперервний цілодобовий режим роботи в опалювальних приміщеннях при номінальній потужності.
Прилад та особливості його роботи:
Стабілізатор використовує принцип подвійного перетворення напруги з можливістю повернення її в мережу, наприклад при роботі з сонячними електростанціями. Силова частина використовує ВЧ-ШІМ, зібраний на швидких ключах IGBT 5-го покоління, використовує DSP-алгоритми другого покоління інверторних реверсивних стабілізаторів, реалізовані на двох процесорах STM32 і має спеціально розроблені для цієї лінійки стабілізаторів електромагнітні елементи для перетворення енергії і фільтрації вихідної напруги і перешкод, що надходять з мережі.
Основні етапи роботи стабілізатора:
Вхідна напруга з мережі надходить через вхідний автомат на вхід схеми стабілізатора, живлячи спочатку малопотужне допоміжне джерело живлення і материнську плату, а також індикаторну схему.
Стабілізатор починає відлік 6 секунд до подачі напруги на навантаження, і за цей час:
- Проходить кілька циклів повного самотестування і перевірки заводського калібрування.
- Перевіряє вхідну напругу, чи знаходиться вона в допустимих межах, чи має правильну частоту з потрібним відхиленням від номіналу тощо.
- Перевіряє, чи не утримує користувач при включенні кнопку управління для входу в налаштування.
- Показує крайню за часом причину попереднього вимкнення.
Технічні характеристики:
Стабілізатор QUANT є надійним рішенням для забезпечення стабільного електроживлення, запобігаючи пошкодженням електроніки та забезпечуючи безперебійну роботу підключених пристроїв.
