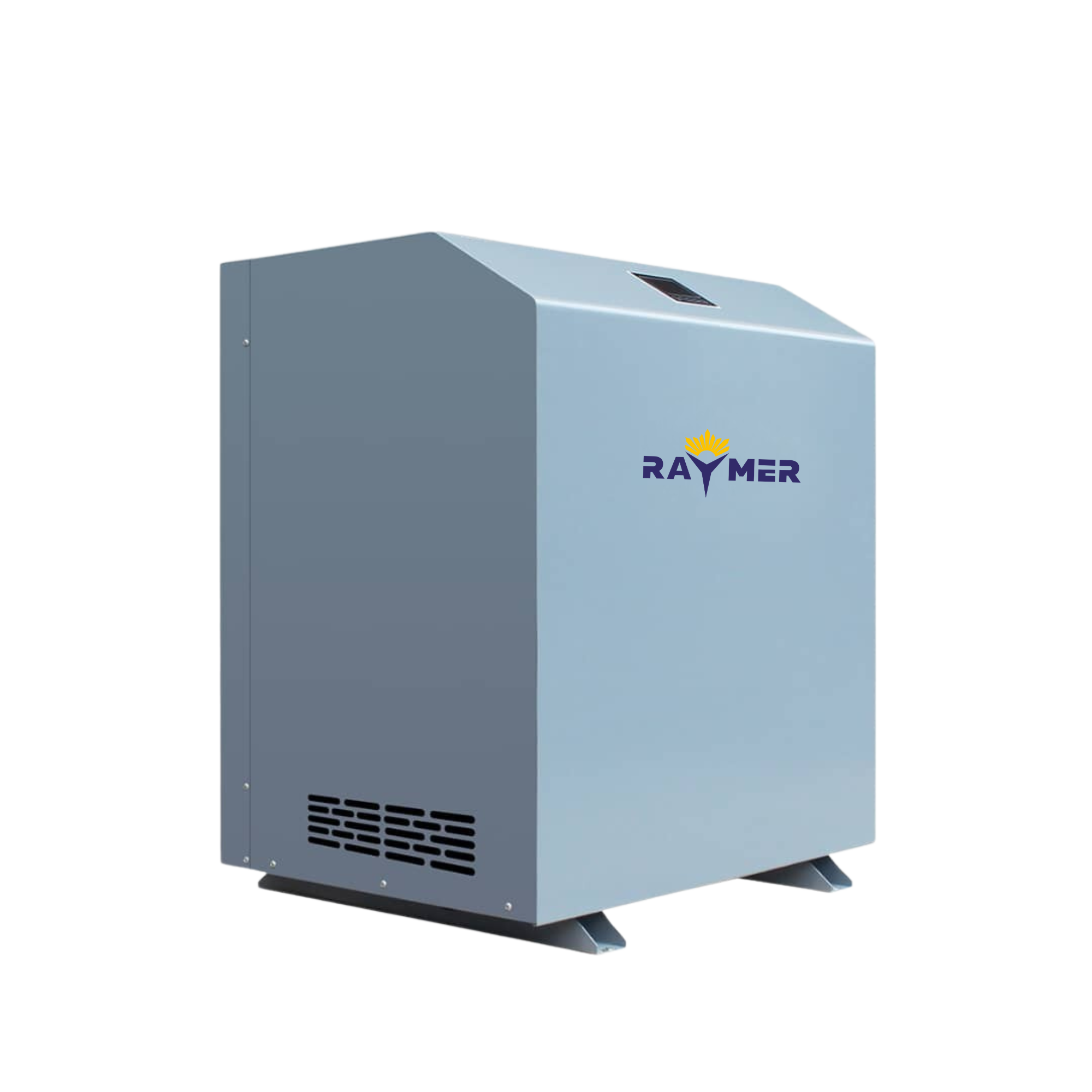

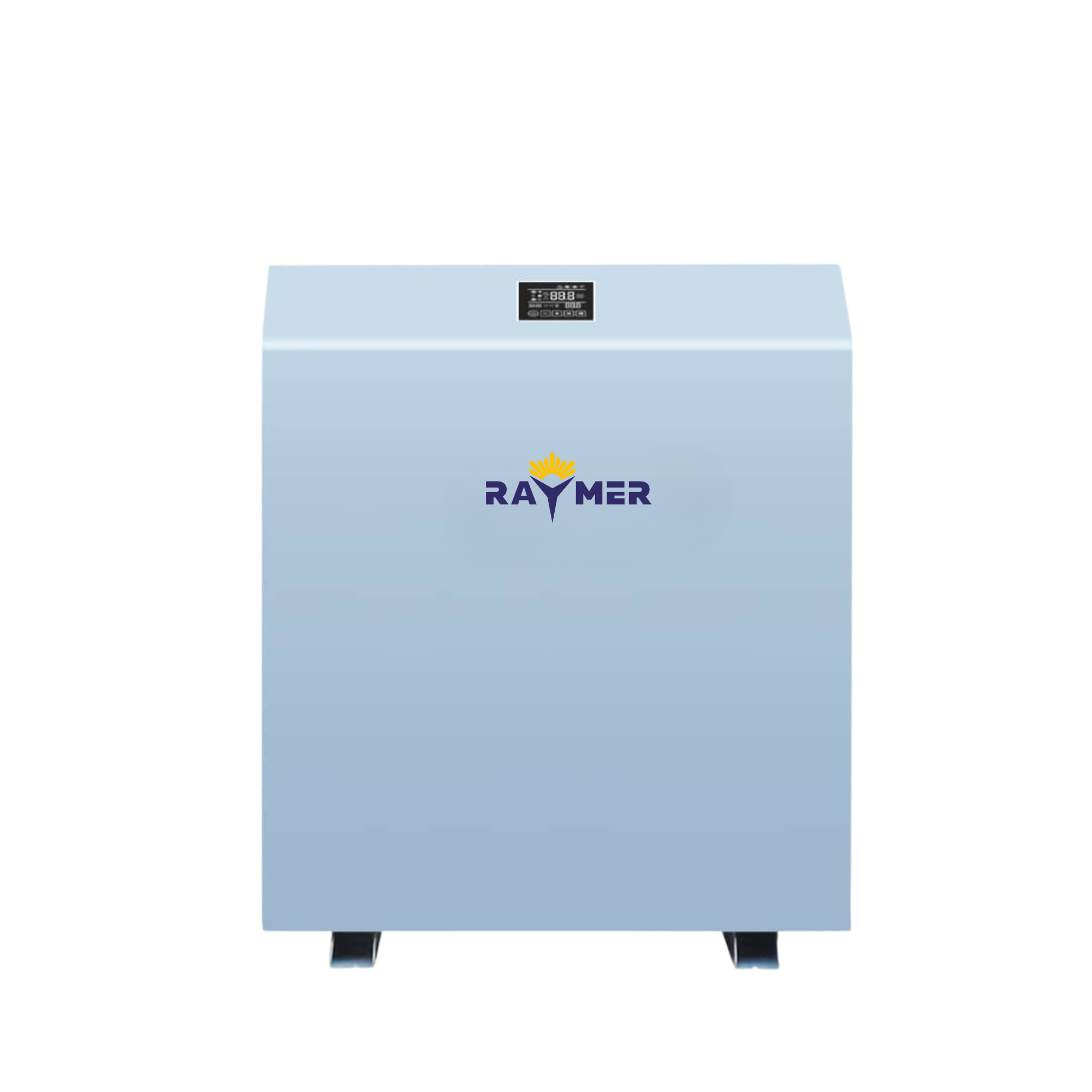

Геотермальный тепловой насос Raymer RAY-07WWDC вода-вода (грунтовой), инверторный, до 70 м², до -25°C, 220V

ИНВЕРТОРНЫЙ ГЕОТЕРМАЛЬНЫЙ ТЕПЛОВЫЙ НАСОС RAYMER «ВОДА-ВОДА»

Инверторный геотермальный тепловой насос Raymer RAY-07WWDC «вода-вода» – это высокотехнологичная система нового поколения, использующая стабильную энергию почвы или грунтовых вод для обеспечения максимального комфорта в любое время года. Он отличается высокой производительностью, продолжительным ресурсом работы и способностью работать в сложных условиях с разными типами грунтов и водных ресурсов.

ПРИНЦИП РАБОТЫ

Основой работы теплового насоса является использование природного тепла земли. Через трубопроводы, заполненные теплоносителем, расположенные горизонтально или вертикально, тепло от земли передается на теплообменник насоса.
Далее с помощью инверторного компрессора и контроля давления температура хладагента повышается с примерно 10°C до 60°C, что позволяет эффективно создавать тепло для:

Трубопроводы собираются в коллекторной камере вблизи дома, откуда контур снова подает теплоноситель в тепловой насос для повторного цикла.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

✔ Высокая производительность

Этот инверторный геотермальный тепловой насос разработан для эффективной работы с разными классами качества грунтовых вод – от чистых водоносных горизонтов до более минерализованных слоев. Благодаря этому система демонстрирует стабильную тепловую мощность до 200 кВт, обеспечивая надежное отопление даже в сложных гидрогеологических условиях.
Высокая эффективность достигается за счет оптимизированного теплообменника и точного инверторного управления компрессором, позволяющим максимально использовать энергию грунта и уменьшать потери тепла в процессе передачи.
Это идеальный выбор для больших частных домов, производственных объектов, гостиниц и административных помещений.

✔ Компактная конструкция

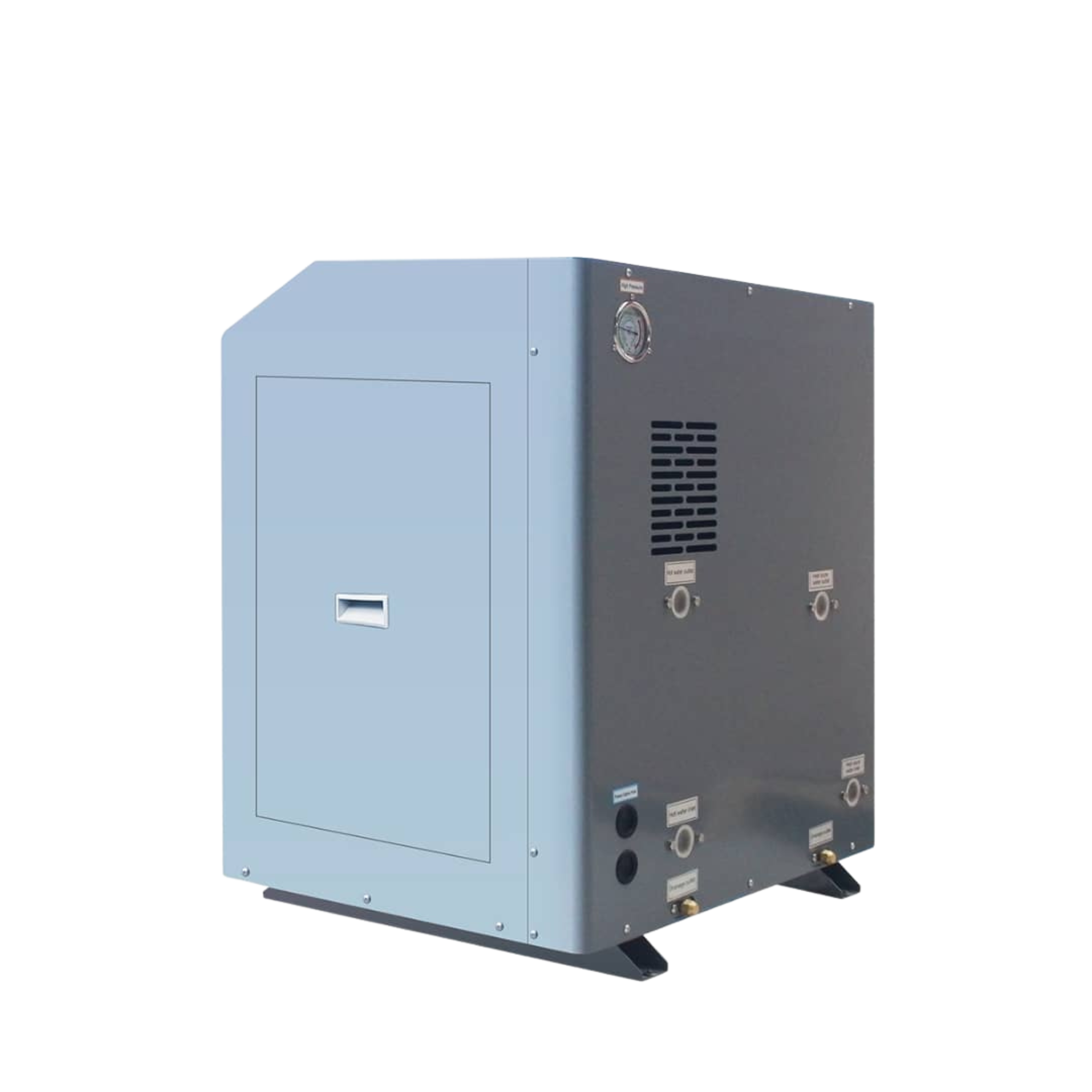

Несмотря на мощность и техническую сложность, устройство имеет хорошо продуманную компактную конструкцию. Его легко установить в небольших технических помещениях, подсобках или котельных, где пространство ограничено.

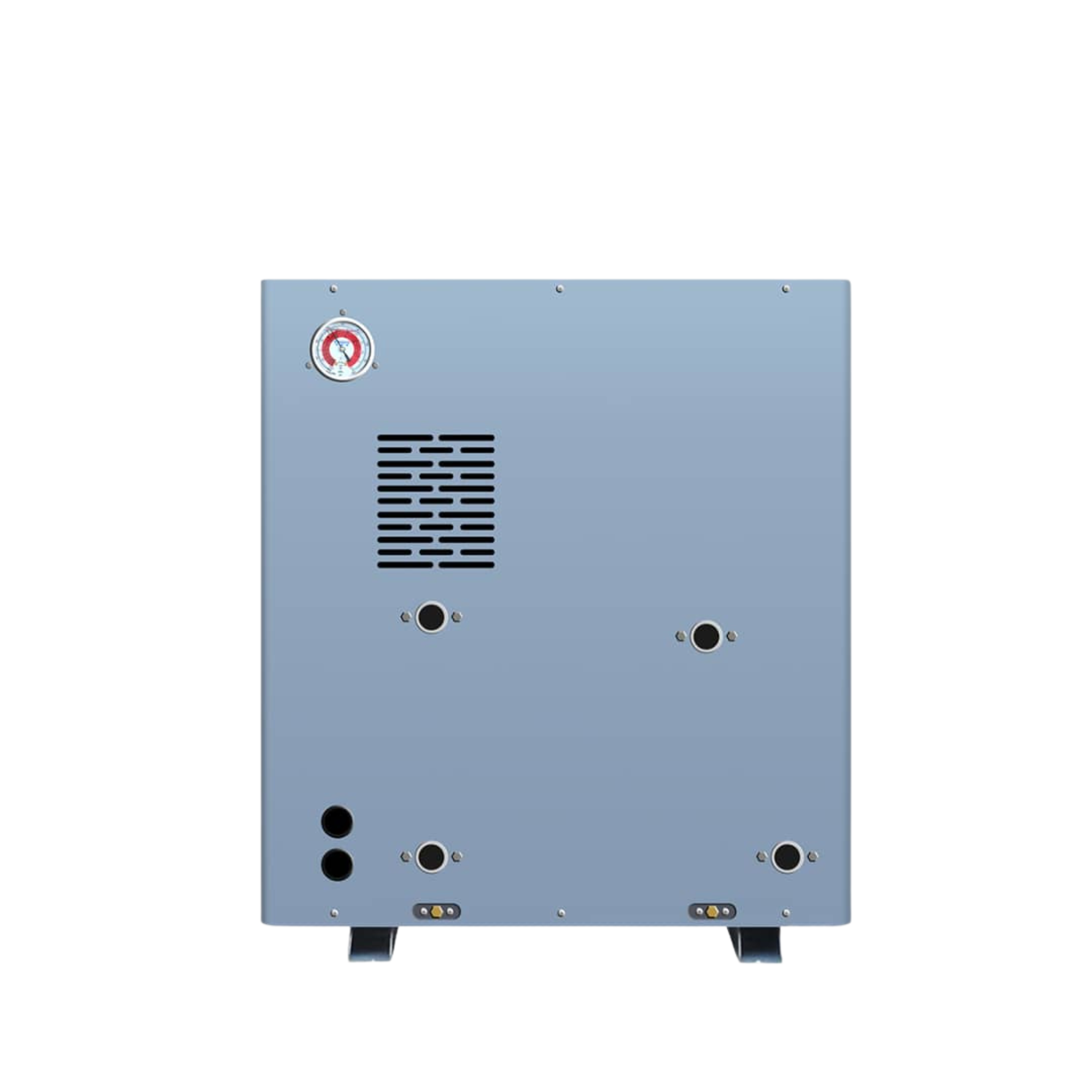

Внутренняя компоновка оборудования выполнена таким образом, чтобы монтажники имели удобный доступ для обслуживания и подключения. Это уменьшает время установки, снижает затраты на монтаж и повышает безопасность эксплуатации.

✔ Инновационный теплообменник из нержавеющей стали

Сердцем системы является высокоэффективный теплообменник в виде спирального змеевика, изготовленный из нержавеющей коррозионностойкой стали.
Каждый шов выполнен методом герметичной сварки, обеспечивающей:

• полную стойкость к коррозии и гидроударам;
• отсутствие риска протеканий;
• длительный срок службы даже при работе с агрессивными средами;
• стабильная теплообменная среда при высоких нагрузках.

Благодаря инновационной конструкции насос змеевика демонстрирует высокую эффективность передачи тепла, что особенно важно при работе в низкотемпературных геотермальных контурах.

✔ Универсальность применения

Подходит для:

• частных домов и вилл,
• гостиниц и офисных центров,
• школ и социальных учреждений,
• систем горячего водоснабжения и климат-контроля

✔ Инверторное управление

Инверторная разработка дозволяет плавненько регулировать частоту вращения компрессора, подстраивая производительность насоса под текущие потребности строения.
Это обеспечивает сразу несколько ключевых преимуществ:

Экономия электроэнергии – система не работает на пиковых оборотах без надобности.
Стабильный комфорт – поддержание равномерной температуры без резких перепадов.
Более длительный ресурс работы – компрессор не запускается в режиме “старт-стоп”, что уменьшает износ.
Точная адаптация к нагрузке – система работает именно с той мощностью, которая нужна в конкретный момент, что особенно актуально в межсезонье.

Благодаря инверторному управлению тепловой насос работает тише, стабильнее и гораздо экономнее, чем традиционные агрегаты с фиксированной производительностью.

ПРИМЕНЕНИЕ ЭНЕРГИИ

Полученное тепло может быть использовано:

• для отопления,
• горячего водоснабжения,
• охлаждение помещений в летний сезон.

Также систему можно комбинировать с бойлером-накопителем, способным сохранять тепло в течение нескольких часов.

Инверторная технология в геотермальных тепловых насосах Raymer RAY-07WWDC

Инверторная система управления — один из ключевых элементов эффективности и стабильности работы современного геотермального теплового насоса вода-вода. У модели Raymer RAY-07WWDC именно инверторный компрессор обеспечивает оптимальное потребление электроэнергии, максимальную производительность и адаптацию к реальным тепловым нагрузкам здания до 70 м².

Как работает инвертор в геотермальном тепловом насосе?

Инверторная разработка дозволяет плавненько регулировать частоту работы компрессора. В отличие от классических ON/OFF насосов, где компрессор постоянно стартует и стопорится, инверторный компрессор:

• изменяет свою мощность от 20 до 100%;
• поддерживает стабильную температуру;
• избегает лишних пиковых нагрузок;
• работает гораздо тише;
• потребляет меньше электроэнергии.

Благодаря этому тепловой насос может поддерживать оптимальную температуру теплоносителя даже при минимальных изменениях в системе – с учетом потребностей дома, интенсивности теплопотерь и температуры источника (грунтовой воды или горизонтального контура).

Использование компрессора Panasonic в грунтовых насосах Raymer RAY-07WWDC

В данной модели установлен инверторный компрессор Panasonic, считающийся одним из самых надежных на рынке для тепловых насосов вода-вода.

Особенности компрессора Panasonic в тепловых насосах вода-вода:

Высокая надежность и ресурс: Компрессоры Panasonic специально разработаны для инверторных систем и имеют усиленные узлы кривошипно-шатунного механизма, минимальное трение и оптимизированную систему смазки.

Работа при низких температурах до –25°C: Хотя геотермальный насос работает с водой или грунтовым контуром, компрессор Panasonic стабильно функционирует при минусовых температурах окружающей среды – это важно для монтажа в холодных котельных или неотапливаемых помещениях.

Высокая энергоэффективность: Panasonic поддерживает широкий диапазон модуляции, что позволяет достичь высокого сезонного коэффициента эффективности SCOP до 5.3.

Тихая работа: Благодаря оптимизированной геометрии и балансировке компрессор имеет низкий уровень вибрации, а значит, более тихую работу всей системы.

Соответствие международным стандартам: Компрессоры Panasonic проходят двойные тесты на герметичность, стабильность производительности и работу в вариативных температурных условиях

Особенности системы бурения и устройства геотермального контура

Правильно спроектированная и выполненная система забора геотермальной энергии – ключевой фактор эффективности любого теплового насоса вода-вода. Геотермальная установка может работать на горизонтальных или вертикальных контурах, а также на открытых системах, где используется вода из водоносных горизонтов. Каждый тип имеет свои особенности монтажа, глубину, требования к расположению и условиям бурения.

Процесс бурения

Вертикальные геотермальные контуры обустраивают методом бурения специальными буровыми установками, создающими скважину нужного диаметра и глубины. После завершения бурения внутрь отверстия опускают геотермальный зонд – U-образную полиэтиленовую трубу высокой прочности. Именно по ней в закрытой системе будет циркулировать теплоноситель.

После установки зонда буровую скважину заполняют термопроводной смесью или глиной для лучшего контакта с грунтом и стабильности конструкции. Далее трубопровод подсоединяется к системе теплового насоса, и в контур заливается теплоноситель – это может быть обычная вода или специальный незамерзающий раствор (антифриз), гарантирующий стабильную работу даже в самых холодных условиях.

Температура земли на глубине остается постоянной в течение года, поэтому вертикальные контуры обеспечивают очень равномерный тепловой поток. Они практически не реагируют на сезонные колебания, не зависят от морозов или поверхностного промерзания, а также значительно меньше подвержены колебаниям уровня подземных вод. Именно поэтому вертикальный геотермальный контур считается самым стабильным и эффективным решением для тепловых насосов водовода, обеспечивая постоянную температуру теплоносителя и высокую эффективность системы независимо от погодных условий.

🔸 Бурение вертикальных скважин

Вертикальные геотермальные скважины используются там, где нет большой площади для горизонтального контура или когда почва имеет высокую температуру на глубине.

Глубина скважины

• Обычно от 50 до 200 метров в зависимости от тепловых потребностей дома.
• Для теплового насоса Raymer RAY-07WWDC (площадь до 70 м²) обычно достаточно 1–2 скважины глубиной 70–120 м.

Расстояние между вертикальными скважинами: Чтобы скважины не «конкурировали» за тепло, важно соблюдать рекомендации:

• Минимальное расстояние между скважинами: 6-8 метров.
• Для больших систем (5-10 скважин): 8-12 метров.

🔸 Горизонтальный контур: Это популярный вариант для частных домов, если доступна достаточная площадь. Глубина укладки обычно 1–1,5 метра ниже уровня промерзания.

Расстояние между петлями

• Между трубами выдерживается минимальная дистанция в 1 метр.
• Это нужно, чтобы контуры не «отбирали» тепло друг у друга.
• Правильная дистанция повышает производительность и увеличивает систему COP.

Требования к площади

• Площадь участка должна быть примерно в 3–4 раза больше площади дома.
• Для 70 м² требуется около 200–300 м² участка.

🔸 Дублетные скважины (система открытого типа): Такие системы работают непосредственно на подземных водах, что дает высокую эффективность, но требует правильных условий.

Принцип работы

• Одна скважина качает воду на поверхность.
• Тепло из воды передается насосу.
• Охлажденная вода возвращается во вторую скважину.

Важные требования

• Наличие устойчивого водоносного горизонта.
• Достаточный дебит (количество воды, которую можно откачивать).
• Чистая вода без большого количества песка, железа или примесей.

Преимущества

• Очень высокий COP.
• Малые затраты на копание достаточно двух скважин.
• Идеально для регионов с богатыми подземными водными ресурсами.

Воздействие подземных вод на выбор и эффективность геотермальной системы

Подземные воды являются одним из ключевых факторов, определяющих, какой тип геотермальной системы будет наиболее эффективным на конкретном участке. Уровень залегания водоносных горизонтов, их температура и стабильность напрямую влияют на теплопередачу между грунтом и теплоносителем, а также выбор технологии бурения и конфигурацию контура.

Высокий уровень подземных вод (примерно 2-5 м)

Если вода находится близко к поверхности, это значительно увеличивает эффективность горизонтальных контуров. Влажная земля обладает лучшей теплопроводностью, поэтому трубы обмениваются теплом значительно эффективнее, чем в сухой почве.
Дополнительно при высоком уровне вод возможно применение так называемых открытых систем — дублетных скважин, где вода берется из одной скважины и возвращается в другую. Такие системы показывают очень высокую эффективность, но требуют стабильного и чистого водоносного слоя.

Средний уровень подземных вод (примерно 5-10 м)

Этот диапазон является оптимальным для большинства вертикальных контуров. Наличие воды на такой глубине стабилизирует температуру буровой скважины, поскольку водоносный слой медленно, но постоянно двигается.
Такое движение воды помогает рассеивать тепло и поддерживать естественную регенерацию теплового поля вокруг геозонда, делая работу насоса стабильным в течение всего года.

Низкий уровень подземных вод (глубже 10 м)

Когда воды значительно ниже рабочей глубины системы, их влияние на эффективность практически исчезает. В таких условиях обычно используют только закрытые системы, где в контуре циркулирует раствор антифриза.
Теплопередача в сухом грунте происходит медленнее, поэтому система должна быть спроектирована с учетом реальной теплопроводности почвы — возможно, нужна более глубокая или более многочисленная скважина.
