Задача
Перед нами стояла сложная и ответственная задача: спроектировать и смонтировать автономную систему отопления и горячего водоснабжения (ГВС) для квартиры площадью 200 кв. м в современном жилом комплексе г. Киева. Главной особенностью проекта стал полный отказ от централизованного теплоснабжения в пользу современных технологий.
Основные требования заказчика:
-
Полная автономность: тепловой насос должен быть единственным источником тепла для отопления и подогрева воды, без использования электрокотла или городских сетей.
-
Эффективность на большой площади: обеспечить равномерный прогрев 200 кв. м жилого пространства со сложной планировкой.
-
Работа в экстремальных условиях: система должна стабильно работать при критически низких температурах наружного воздуха (до -30°C), характерных для киевских зим.
-
Минимизация шума: так как монтаж проводился в многоквартирном доме, критически важно было исключить вибрации и шум, которые могли бы мешать соседям.
-
Компактность узлов: интегрировать оборудование в ограниченное пространство квартиры без ущерба для интерьера и функциональности помещений.
Основным вызовом стал именно монтаж в многоэтажке. Поскольку квартира находится на последнем этаже, это открыло перед нами стратегическое преимущество — возможность вынести наружный блок на крышу здания. Такое решение позволило полностью нивелировать вопросы шума или вибраций для жильцов, обеспечить идеальную циркуляцию воздуха для оборудования и сохранить эстетичный вид фасада, несмотря на сложность прокладки магистралей через кровлю и перекрытия.
Решение
Для реализации этого амбициозного проекта была выбрана флагманская модель — тепловой насос Raymer RAY-18DS2-EVI (380V). Это мощный инверторный агрегат с технологией EVI (впрыск пара), которая позволяет сохранять высокую теплопроизводительность даже в самые лютые морозы, когда обычные насосы теряют эффективность.
Система была спроектирована как безальтернативный источник энергии, где каждый узел рассчитан на максимальную отдачу и надежность.
В процессе реализации:
-
Установлен наружный блок Raymer 18 кВт: использованы специальные виброопоры и рассчитаны воздушные потоки для тихой и стабильной работы в условиях плотной застройки.
-
Интегрирована система EVI: выбранная модель гарантирует, что квартира площадью 200 кв. м получит необходимые киловатты тепла даже при -25°C за бортом.
-
Монтаж гидравлической группы: реализована профессиональная обвязка, обеспечивающая четкое распределение теплоносителя между этажами и контурами отопления.
-
Установлены бак косвенного нагрева и буферная емкость: для стабилизации работы системы и обеспечения большой семьи безлимитной горячей водой.
-
Настройка интеллектуального управления: система адаптирована под графики потребления владельцев, что позволяет достичь максимального показателя COP и минимальных счетов за электроэнергию.
1. Монтаж наружного блока на крыше
Вынос теплового насоса мощностью 18 кВт на крышу многоэтажки — это идеальное решение с точки зрения акустического комфорта, но оно требует особого внимания к виброизоляции и герметичности кровли.
Ключевые особенности монтажа:
-
Усиленная опорная конструкция: Поскольку наружный блок имеет значительный вес и габариты (два мощных вентилятора), была смонтирована специальная металлическая рама. Она обеспечивает жесткость установки и приподнимает блок над уровнем кровли для беспрепятственного отвода конденсата и предотвращения снежных заносов.
-
Виброизоляция премиум-класса: На фото четко видно использование массивных резиновых виброопор. Это критически важный элемент для монтажа на крыше над жилым помещением. Они поглощают до 95% низкочастотных вибраций от работы компрессора Panasonic, предотвращая их передачу на железобетонное перекрытие дома.
-
Магистрали и теплоизоляция: Фреоновые трассы и электрические кабели защищены усиленной теплоизоляцией и дополнительной обмоткой, устойчивой к ультрафиолету и осадкам. Коммуникации заведены в квартиру через специально подготовленные и герметизированные проходы в кровельном пироге.
-
Защита от ветровой нагрузки: Расположение на крыше предполагает сильные порывы ветра. Крепление рамы к несущим конструкциям выполнено с учетом парусности блока, что гарантирует его устойчивость во время сильных ветров в Киеве.
Благодаря тому, что блок Raymer RAY-18DS2-EVI работает на современном фреоне R32 и имеет инверторное управление вентиляторами, даже на открытом пространстве крыши он демонстрирует впечатляющую тишину. Теперь шум от работы системы — это забота ветра, а не жильцов квартиры или их соседей.
2. Обустройство внутренней котельной и монтаж гидромодуля
После успешной установки наружного блока на крыше мы перешли к монтажу гидромодуля внутри квартиры. Для этого было выделено специальное техническое помещение, где сосредоточены все ключевые коммуникации. Такой подход позволил реализовать профессиональную, эстетичную и функциональную обвязку, не занимая полезную площадь жилых комнат и сохраняя целостность интерьера.
Ключевые аспекты монтажа внутреннего блока:
-

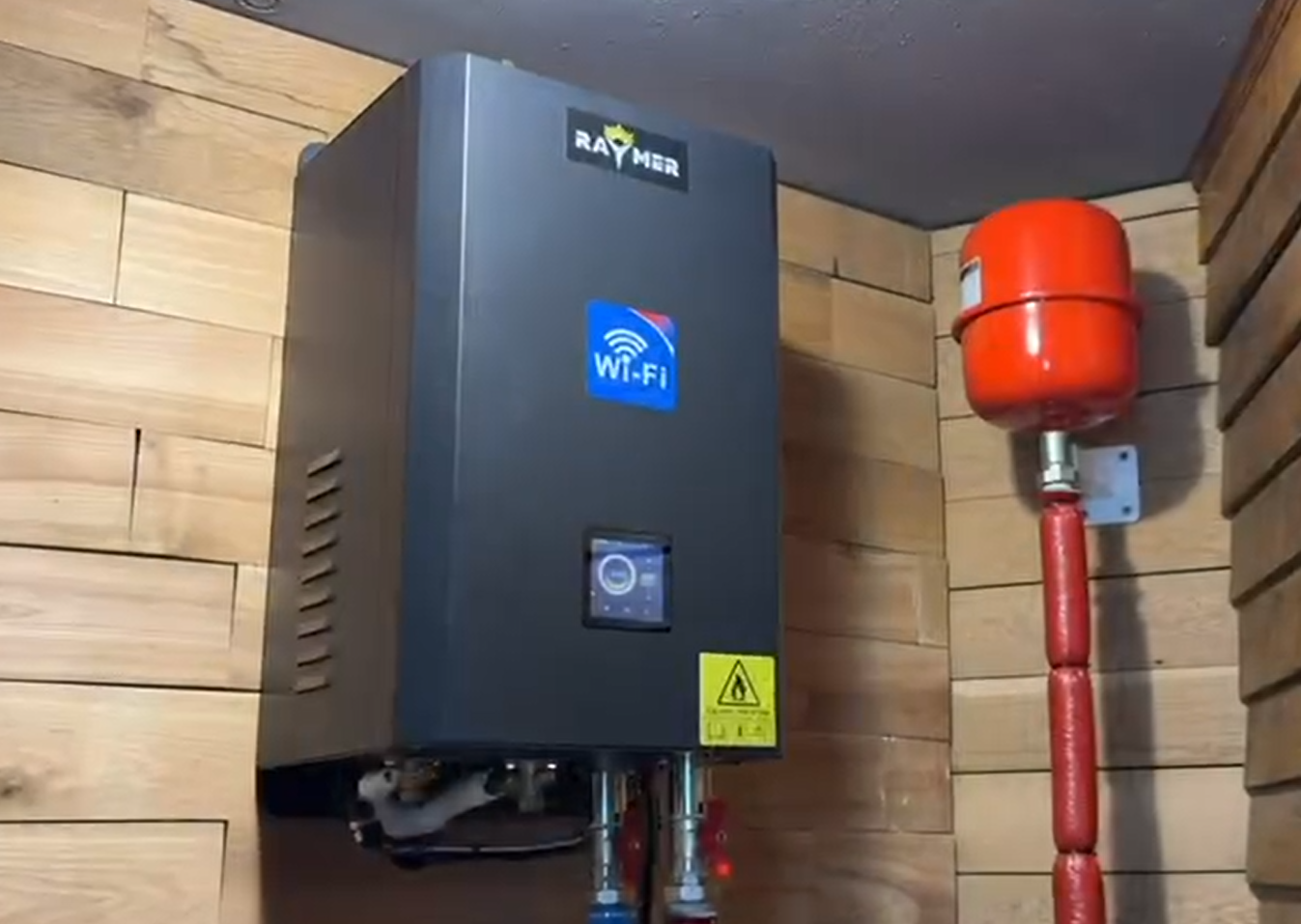

Настенный монтаж и эргономика: Внутренний блок Raymer (гидромодуль) был размещен на стене таким образом, чтобы обеспечить свободный доступ ко всем сервисным точкам. Компактные габариты блока позволили рационально использовать высоту помещения, оставив место для других элементов системы.
-
Подключение фреоновой магистрали: Поскольку наружный блок находится на крыше, особое внимание было уделено герметичности и теплоизоляции трассы, заходящей в квартиру. Внутренний блок соединен с наружным медными трубками в специальном защитном кожухе, что исключает потери энергии и образование конденсата внутри стен.
- Интеллектуальное управление: Гидромодуль оснащен современным контроллером с четким дисплеем. Мы вывели систему в онлайн-режим через Wi-Fi, что позволяет заказчику управлять климатом в квартире площадью 200 кв. м из любой точки мира. Автоматика Raymer сама подстраивает работу компрессора в зависимости от температуры на улице, поддерживая максимальный уровень комфорта.
- Группа безопасности и контроль давления: Непосредственно возле блока смонтирована группа безопасности, включающая автоматический воздухоотводчик, манометр и предохранительный клапан. Это гарантирует стабильную работу системы даже при пиковых нагрузках в морозные дни.
- Эстетика инженерных решений: Все подводы труб выполнены с четким соблюдением геометрии, что не только облегчает дальнейшее обслуживание, но и создает вид профессиональной европейской котельной.
3. Монтаж буферной емкости и циркуляционного насоса
В системе с тепловым насосом на 18 кВт, обслуживающей значительную площадь в 200 кв. м, буферная емкость и циркуляционный насос играют роль «стабилизаторов», обеспечивающих плавную и бесперебойную работу всего оборудования.
Буферная емкость на 100 литров:
Для данного объекта мы установили вертикальную буферную емкость объемом 100 литров. Ее монтаж в техническом помещении позволил решить несколько критических задач:
-
Гидравлическая развязка: Бак разделяет контур теплового насоса и контур отопления квартиры, что позволяет системе работать с оптимальной скоростью протока независимо от того, сколько радиаторов или петель теплого пола открыто в данный момент.
-
Запас энергии для оттайки: Во время циклов разморозки наружного блока (defrost), которые случаются зимой, насос берет тепло именно из буферной емкости, а не из системы отопления. Это позволяет избежать ощутимых колебаний температуры в комнатах.
-

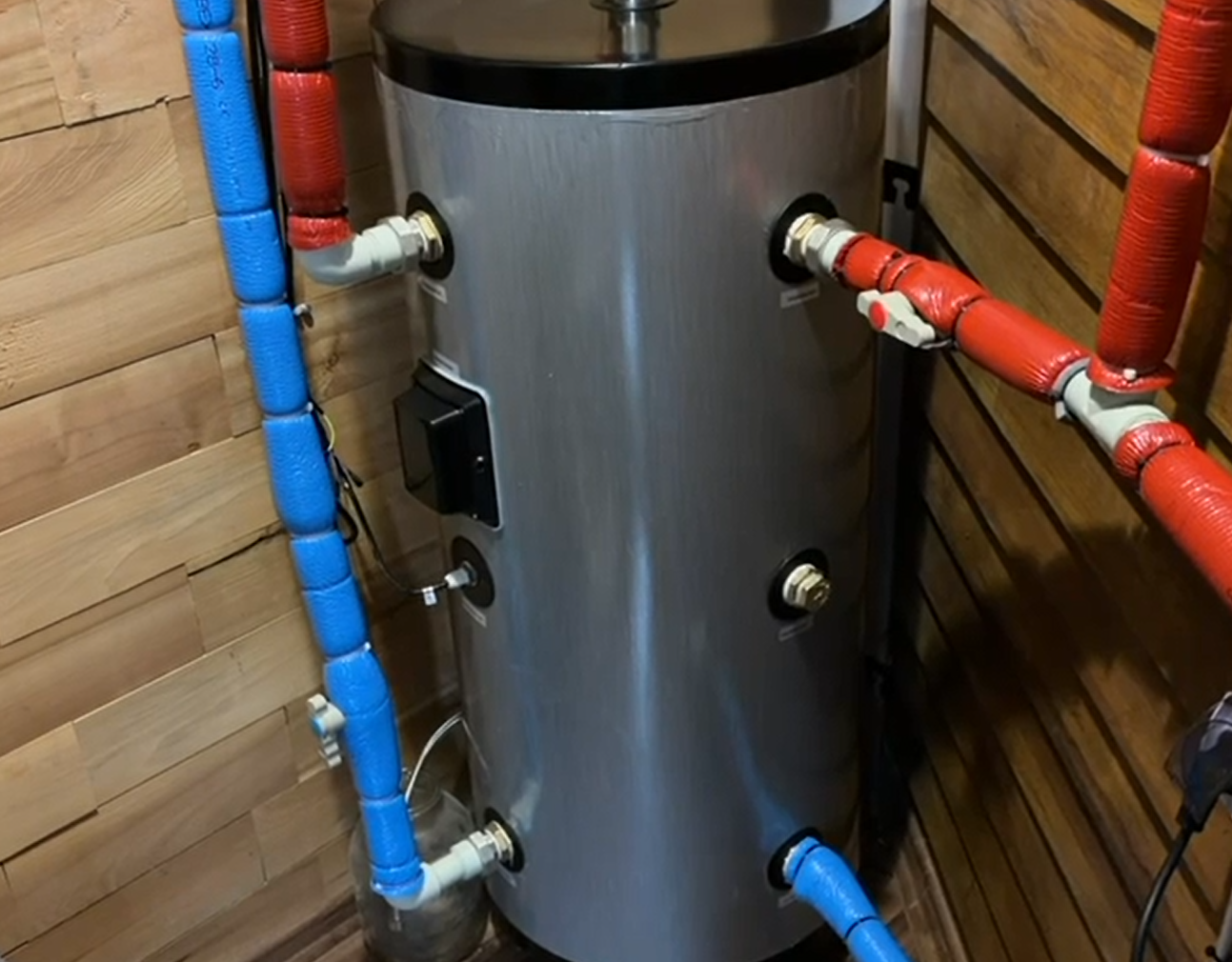

Качественная обвязка: На фото видно, что подключение выполнено с использованием надежной теплоизоляции (синего и красного цветов) для четкого разграничения подачи и «обратки», а также для сведения тепловых потерь к нулю.
Циркуляционный насос Raymer: Для обеспечения интенсивной циркуляции теплоносителя по всей квартире (особенно с учетом двух уровней) был смонтирован энергоэффективный циркуляционный насос Raymer.
-
Частотное регулирование: Насос оснащен интеллектуальной панелью управления с цифровой индикацией мощности. Он автоматически подстраивает свою скорость под потребности системы, что существенно снижает потребление электроэнергии и убирает шум воды в трубах.
-
Надежность монтажа: Насос установлен в удобном для обслуживания месте и оснащен запорной арматурой (кранами) с обеих сторон, что позволяет проводить профилактические работы без слива всей системы.
Результат: Благодаря связке «буферная емкость + умный насос», система мощностью 18 кВт работает как часы: тихо, плавно и с минимальным количеством пусков компрессора, что значительно продлевает срок эксплуатации теплового насоса Raymer.
4. Энергонезависимость и защита электропитания
Для системы отопления в квартире площадью 200 кв. м критически важно обеспечить не только мощность, но и стабильность питания. Принимая во внимание возможные колебания напряжения в городской сети и риски отключений, мы реализовали многоуровневую систему энергозащиты.
Стабилизация напряжения: Для каждой из трех фаз, питающих квартиру и тепловой насос, установлен отдельный стабилизатор Stabex (Стабекс) VS-5KVA мощностью 5 кВт.
-
Надежность: Стабилизаторы установлены непосредственно перед инвертором, что позволяет выравнивать входное напряжение и защищать чувствительную электронику теплового насоса от перепадов.
-

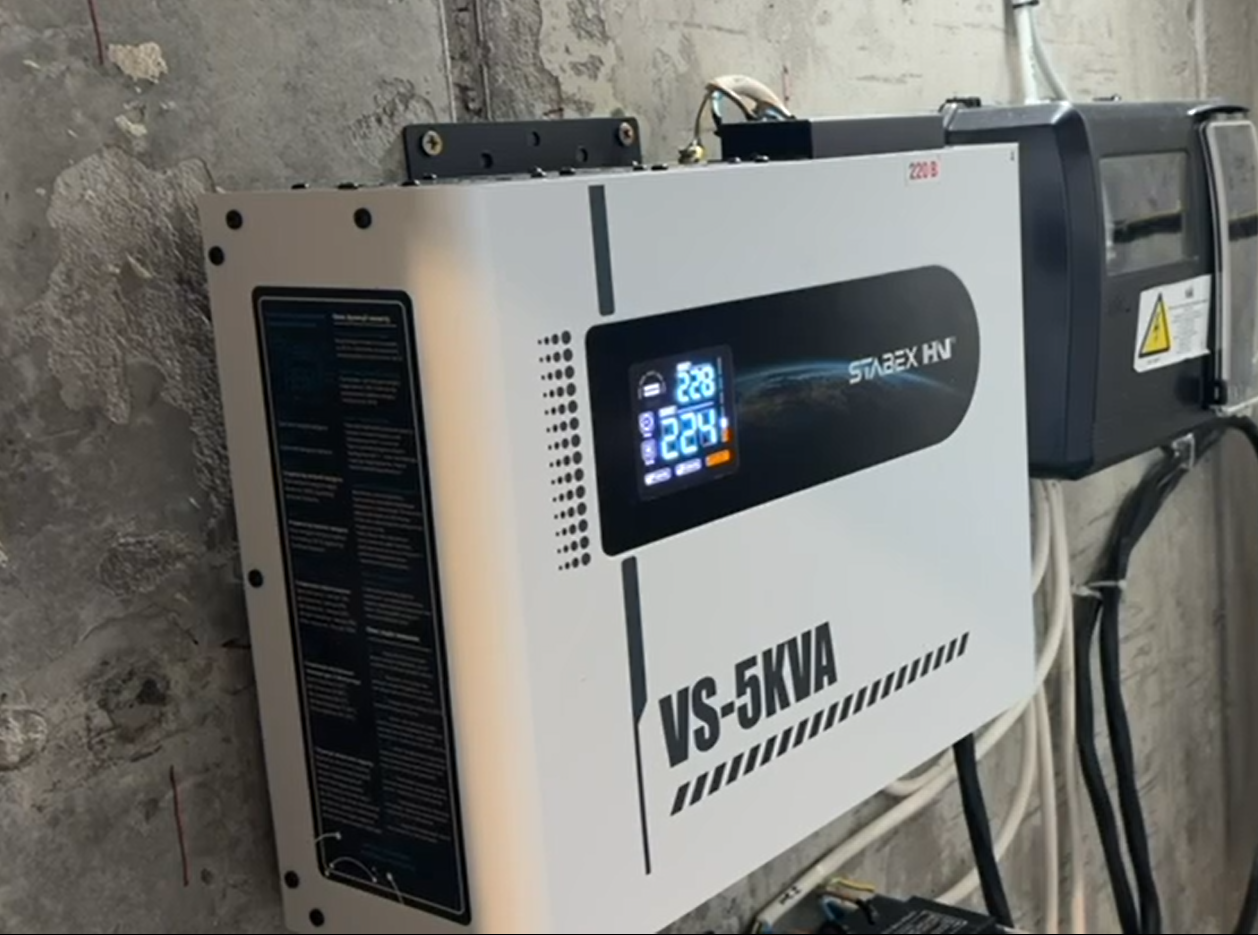

Визуальный контроль: Цифровые дисплеи Stabex позволяют в реальном времени отслеживать входное и выходное напряжение по каждой фазе (как видно на фото, система четко держит стабильные 220–224 В).
Гибридная система резервирования на базе DEYE Система построена по последовательной схеме: Сеть → Stabex → DEYE → Тепловой насос.
-

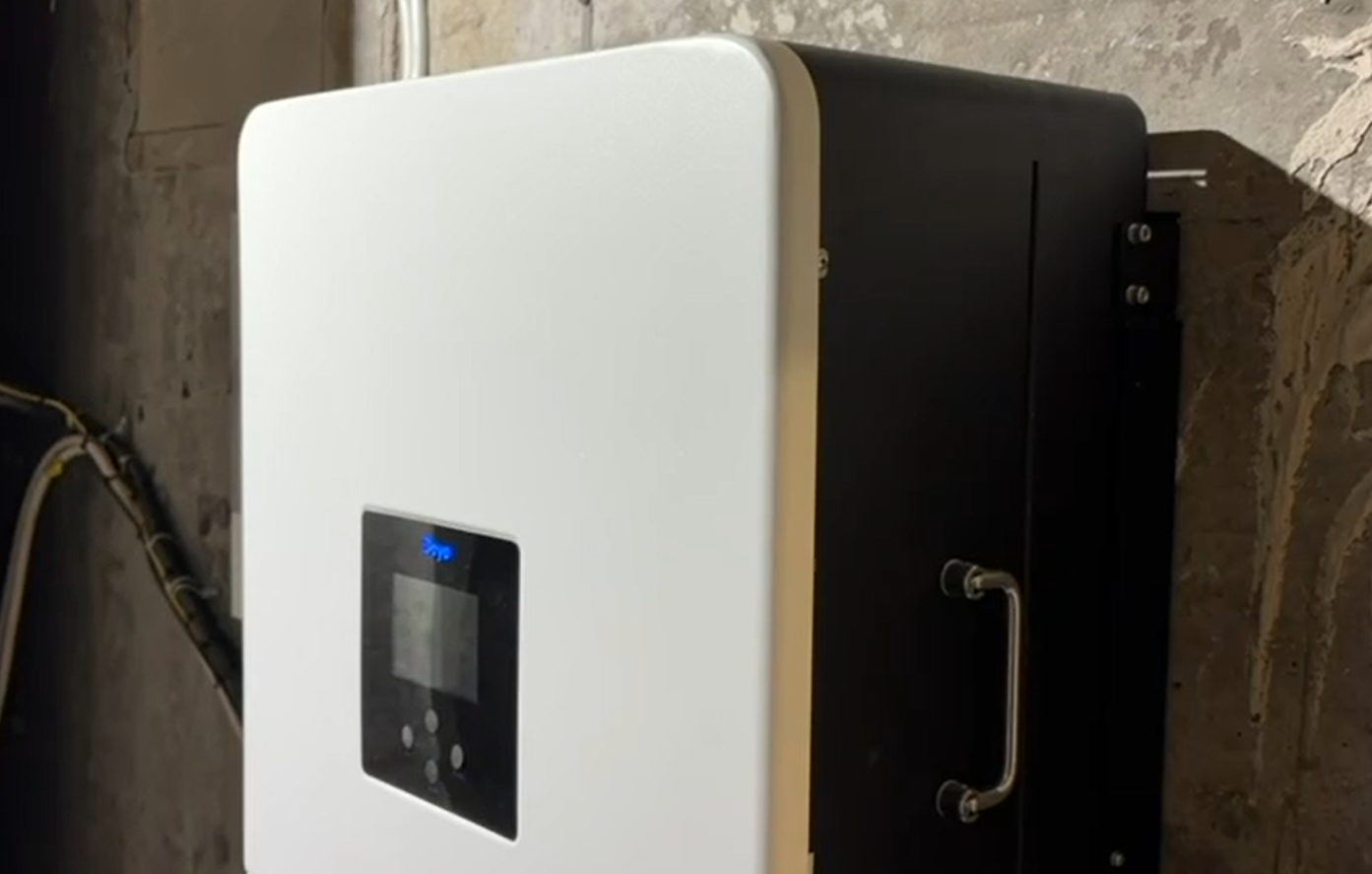

Гибридный инвертор DEYE: Выполняет роль интеллектуального хаба, который мгновенно (скорость переключения < 10 мс) переводит систему на питание от аккумуляторных батарей в случае полного исчезновения напряжения.
-
Чистая синусоида: Инвертор обеспечивает идеальную форму выходного сигнала, что критически важно для корректной работы циркуляционных насосов и электронных ТРВ (терморегулирующих вентилей) теплового насоса.
-
Энергобаланс: Программная настройка DEYE позволяет приоритетно распределять мощность, обеспечивая длительную работу критических узлов отопления (контроллера и насосных групп) даже при ограниченной емкости АКБ.
Примененная схема «Double Protection» (стабилизация + резервирование) полностью изолирует внутреннюю сеть квартиры от внешних дестабилизирующих факторов. Тепловой насос Raymer работает в идеальном режиме эксплуатации, что гарантирует соответствие паспортным показателям COP и продлевает срок службы силовых компонентов системы.
Результат установки такой системы
Обобщая опыт реализации и эксплуатации данного проекта, можно констатировать, что установка теплового насоса Raymer RAY-18DS2-EVI в квартире площадью 200 кв. м — это переход от простого потребления ресурсов к интеллектуальному управлению энергоэффективностью.
Комплексность использования такой системы базируется на трех ключевых аспектах:
1. Энергетическая синергия и безопасность
Использование теплового насоса в паре с гибридным инвертором DEYE и стабилизаторами Stabex превращает отопительную установку в автономный энергоузел.
-
Стабильность: Пользователь получает защиту от скачков напряжения и перекоса фаз, что критично для инверторных компрессоров.
-
Резервирование: В случае отключения света система продолжает циркуляцию теплоносителя, предотвращая остывание помещений.
2. Технологический комфорт без компромиссов
Благодаря технологии EVI, владелец не зависит от сезонных температурных колебаний. Система обеспечивает стабильную теплопроизводительность даже при низких температурах, что ранее было доступно только для газовых котлов.
3. Экономическая целесообразность и дистанционный контроль
Комплексность системы выражается в ее способности к саморегуляции. Пользователю не нужно вмешиваться в настройки кранов или давления:
-
Автоматизация: Система поддерживает заданную температуру по климатической кривой, минимизируя потребление электроэнергии.
-
Мониторинг: Через Wi-Fi интерфейс владелец получает полный отчет о работе системы и возможность корректировать параметры из любой точки мира.
Данный кейс доказывает, что даже в сложных условиях мегаполиса квартира на последнем этаже может стать полностью энергонезависимой. Сочетание мощности Raymer, интеллекта DEYE и надежности Stabex создает премиальный уровень комфорта, где высокие технологии работают незаметно, обеспечивая тепло, тишину и существенную экономию.
