Недавно наша команда выполнила установку современного теплового насоса Raymer RAY-10DS2-EVI в частном доме площадью 100 м² в селе Белогородка. До модернизации система отопления работала на электрокотле, который потреблял много электроэнергии и не обеспечивал желаемой экономии. По желанию владельца электрокотел оставили в системе как резервный источник тепла, что позволяет также использовать его в пиковые морозы или во время сервисных работ.
В доме уже был установлен бойлер для горячей воды, который работает отдельно от системы отопления. Подключение бойлера к тепловому насосу не проводили, поскольку владелец планирует установить бак ГВС позже.
Решение, предложенное нашей командой
После анализа теплопотерь дома и особенностей существующей системы было принято оптимальное решение — установить тепловой насос Raymer RAY-10DS2-EVI, который рассчитан на стабильную работу даже при низких температурах, благодаря технологии EVI (Enhanced Vapor Injection).
Для корректной и стабильной работы системы мы дополнительно смонтировали буферную емкость объемом 60 литров — этого достаточно для дома такой площади. Буфер служит для уменьшения количества циклов включения/выключения, стабилизации гидравлики и улучшения общей эффективности теплового насоса.
1. Монтаж наружного блока Raymer RAY-10DS2-EVI
Наружный блок теплового насоса Raymer установлен у бокового входа в дом, рядом с помещением котельной — это обеспечивает минимальную длину трассы и уменьшает теплопотери. Монтаж выполнен на усиленной металлической раме с антивибрационными подушками, что значительно снижает уровень шума и продлевает ресурс компрессора. Блок размещен на оптимальной высоте, что защищает его от снежных заносов, дождя и грязи во время непогоды.
Коммуникации проложены в защитных каналах и заведены в котельную через герметичный узел, что предотвращает попадание влаги и обеспечивает эстетичный вид. Также оставлено техническое пространство вокруг блока — это важно для свободного забора воздуха, правильной работы вентилятора и беспрепятственного доступа во время сервиса. Отдельное внимание уделено дренажу: предусмотрен отвод конденсата, чтобы избежать подмерзания и образования льда зимой.
2. Монтаж внутреннего блока теплового насоса Raymer

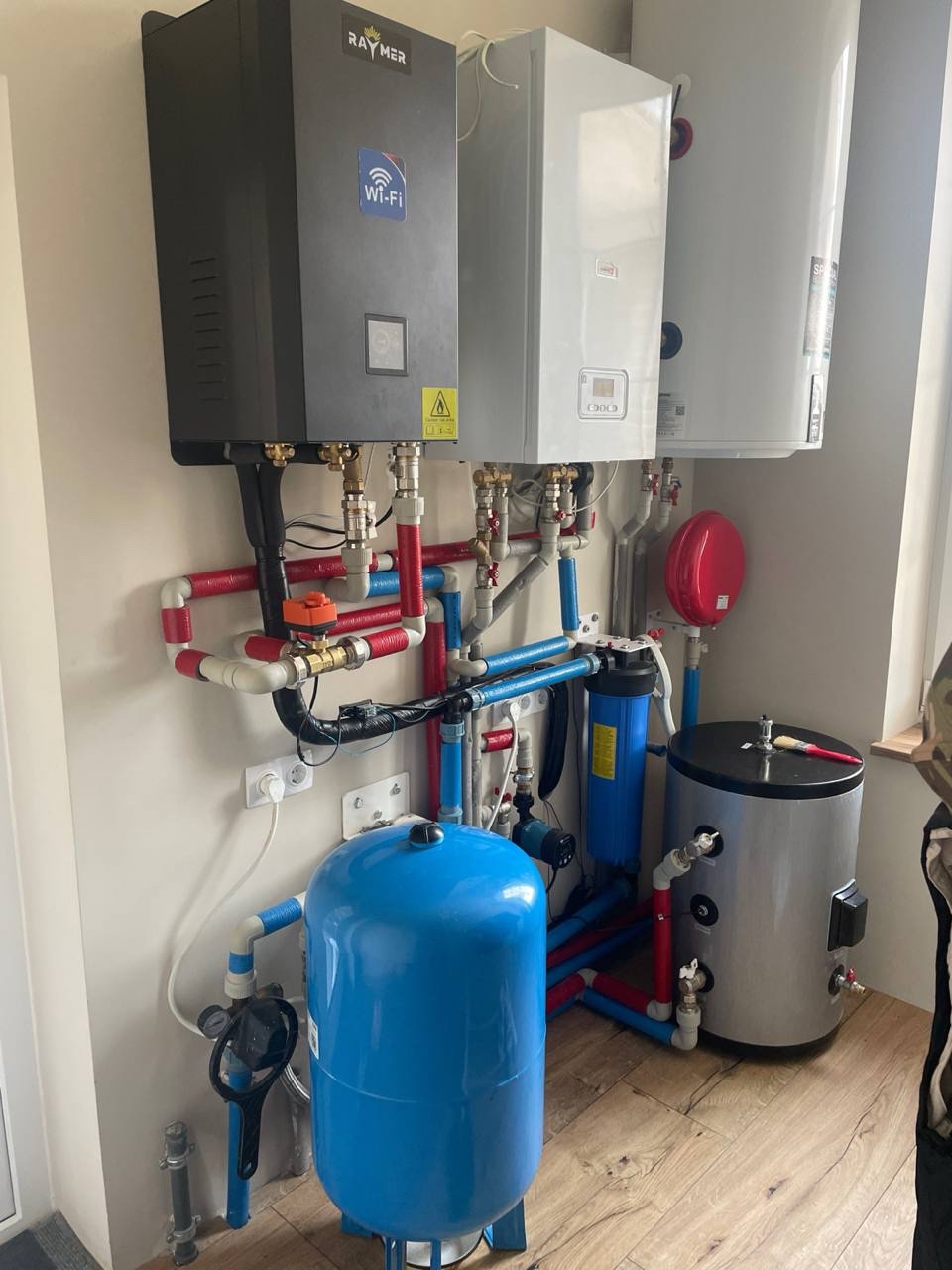

Внутренний блок теплового насоса Raymer установлен в котельной рядом с электрокотлом, что обеспечивает удобный доступ к оборудованию и достаточное пространство для обслуживания. Блок закреплен на надежных кронштейнах, что гарантирует стабильность и минимизирует вибрацию во время работы.

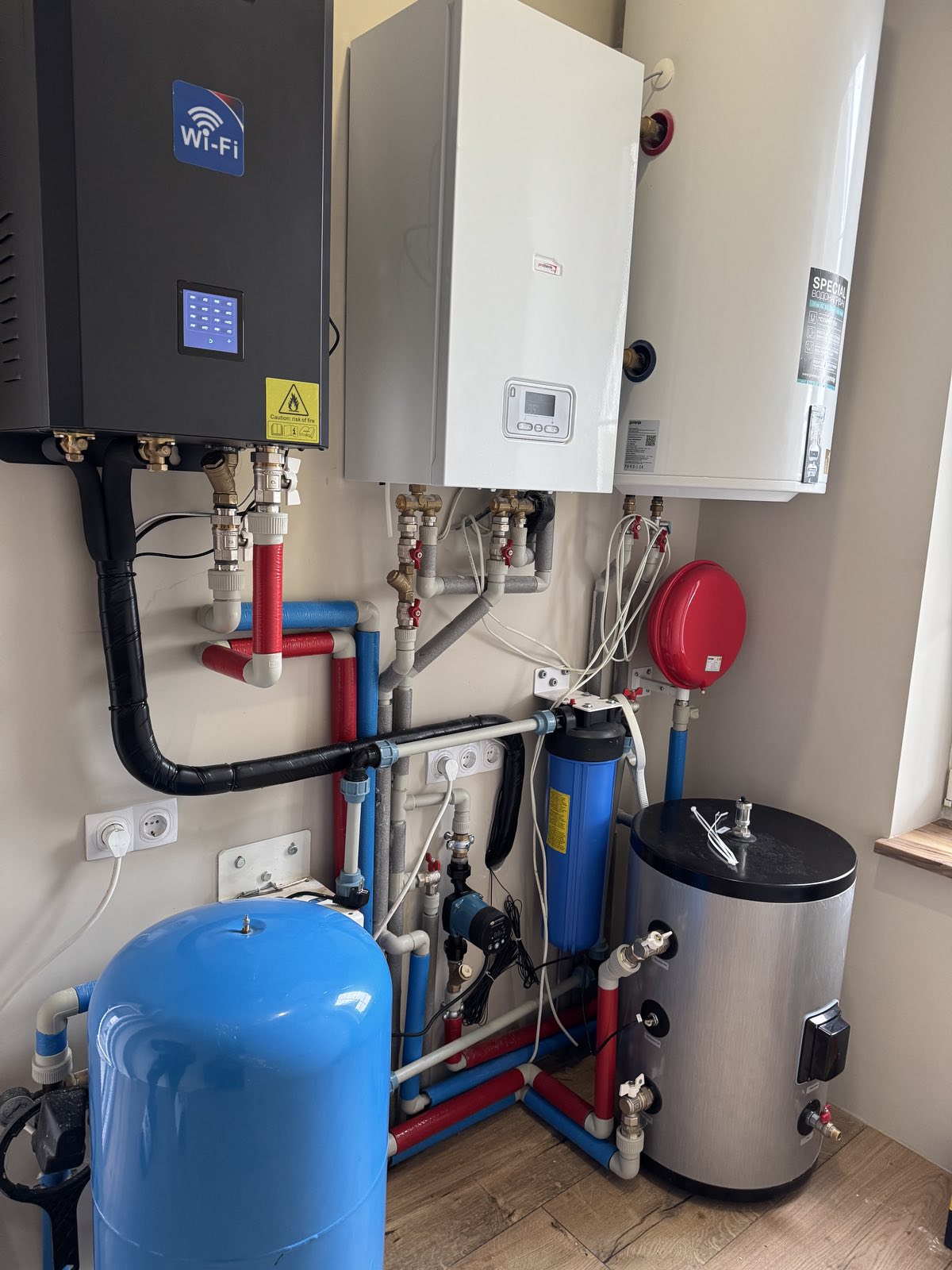

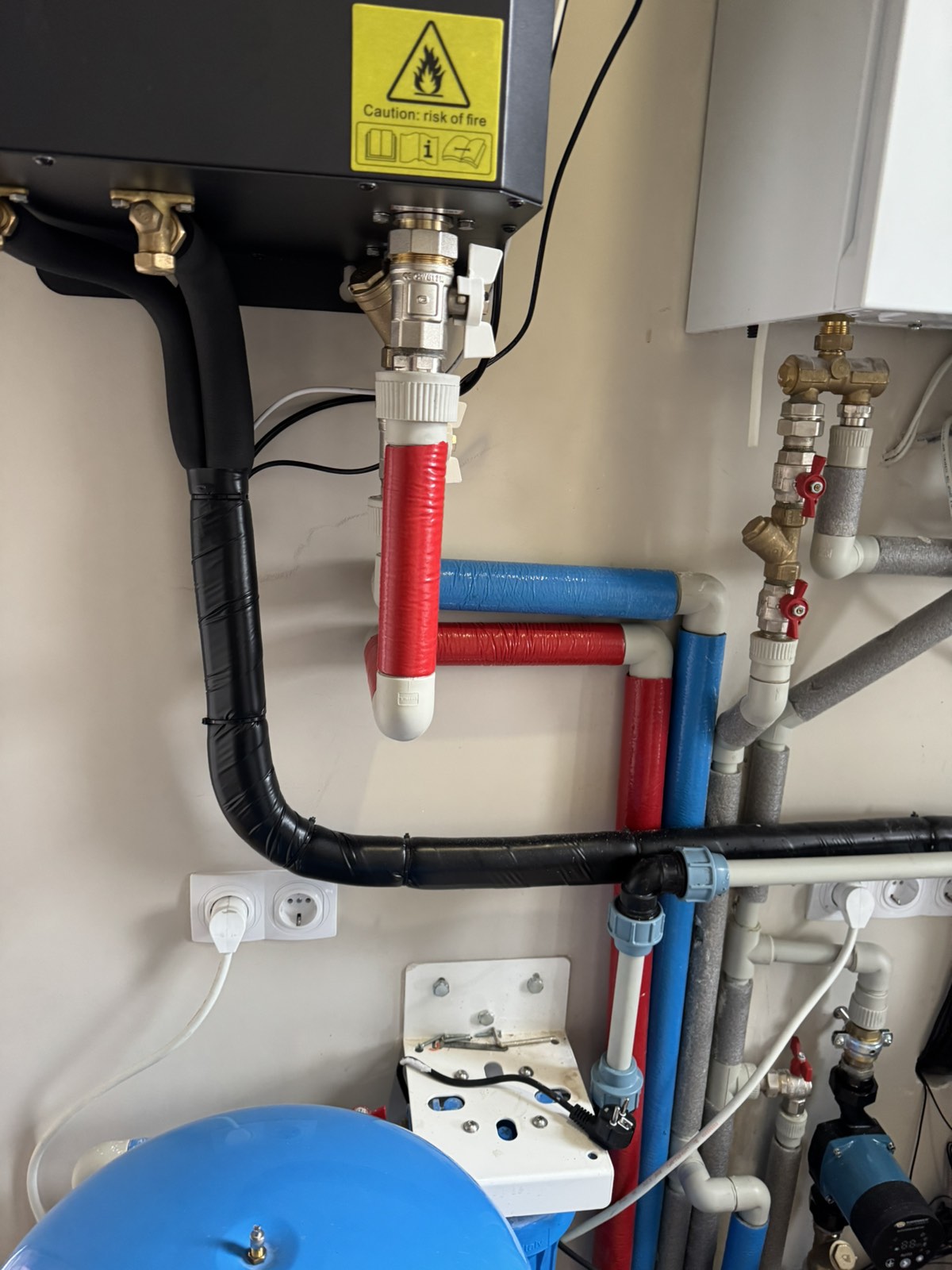

Гидромодуль теплового насоса Raymer установлен в котельной непосредственно рядом с электрокотлом и бойлером, что обеспечивает компактность, удобство доступа и правильную логику подключений всех элементов системы.

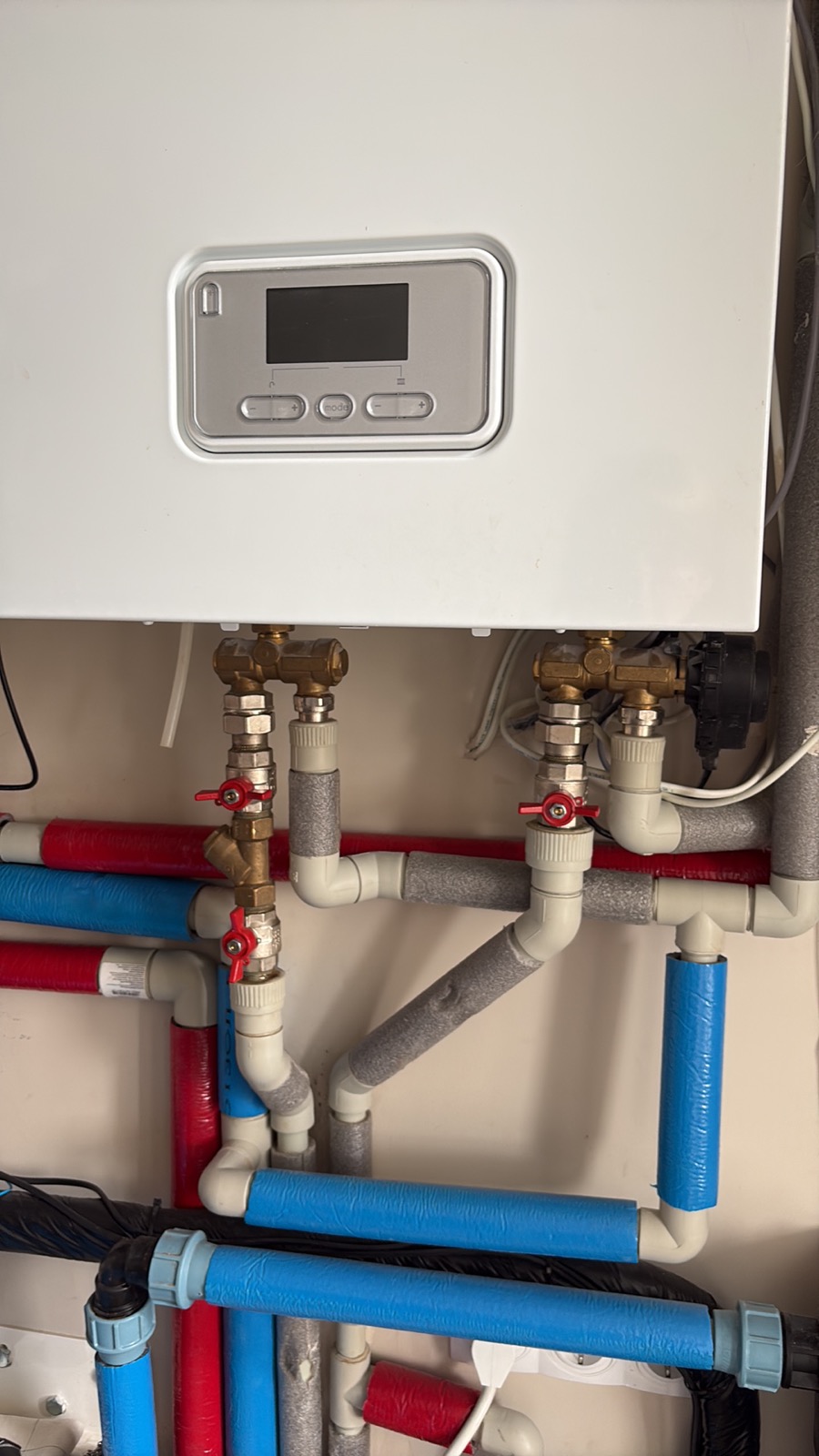

Все трубные соединения выполнены таким образом, чтобы система могла легко переключаться между работой теплового насоса и электрокотла. Это позволяет использовать электрокотел как резервный источник тепла во время пиковых нагрузок или в случае сервисных работ.
Гидромодуль подключен к накопительному баку Raymer IMP 60, который выполняет роль буфера и стабилизирует работу системы, обеспечивая плавный теплообмен и оптимальные гидравлические режимы.
Благодаря грамотному расположению всех компонентов – гидромодуля, электрокотла, бойлера, расширительного бака и фильтрационной группы – система работает:
надежно и бесшумно,
энергоэффективно,
с возможностью быстрого обслуживания,
и с гарантией стабильной работы отопления дома в течение всего года.
3. Подключение буферной емкости Raymer IMP 60
Буферная емкость Raymer IMP 60 в этой системе подключена как центральный элемент гидравлического контура. Она установлена рядом с гидромодулем теплового насоса и электрокотлом и подключена таким образом, чтобы стабилизировать работу всей системы отопления.
Подача от теплового насоса заходит в верхнюю часть буферной емкости, а обратная линия возвращается через нижний патрубок — это обеспечивает правильную циркуляцию и равномерное распределение тепла. К буферу также подключен контур самого дома, поэтому в нем аккумулируется запас теплоты, который компенсирует пиковые нагрузки и предотвращает частые включения компрессора.
Все соединения выполнены через краны и сервисные узлы, что позволяет легко отключить или обслуживать каждый элемент системы. Благодаря такой обвязке буфер Raymer IMP 60 работает не только как накопитель, но и как гидравлический разделитель, обеспечивая стабильность, тихую работу и долговечность теплового насоса.
4. Дополнительные элементы системы
В этой системе отопления дополнительные элементы играют важную роль в стабильной и долговечной работе теплового насоса Raymer RAY-10DS2-EVI.
Фильтр грубой очистки, установленный на обратном трубопроводе перед гидромодулем, задерживает механические примеси, ржавчину и мелкие частицы, которые могут попадать в систему. Благодаря этому защищаются теплообменники, насосы и арматура от засорения, а сама система работает чисто и без перегрузок.

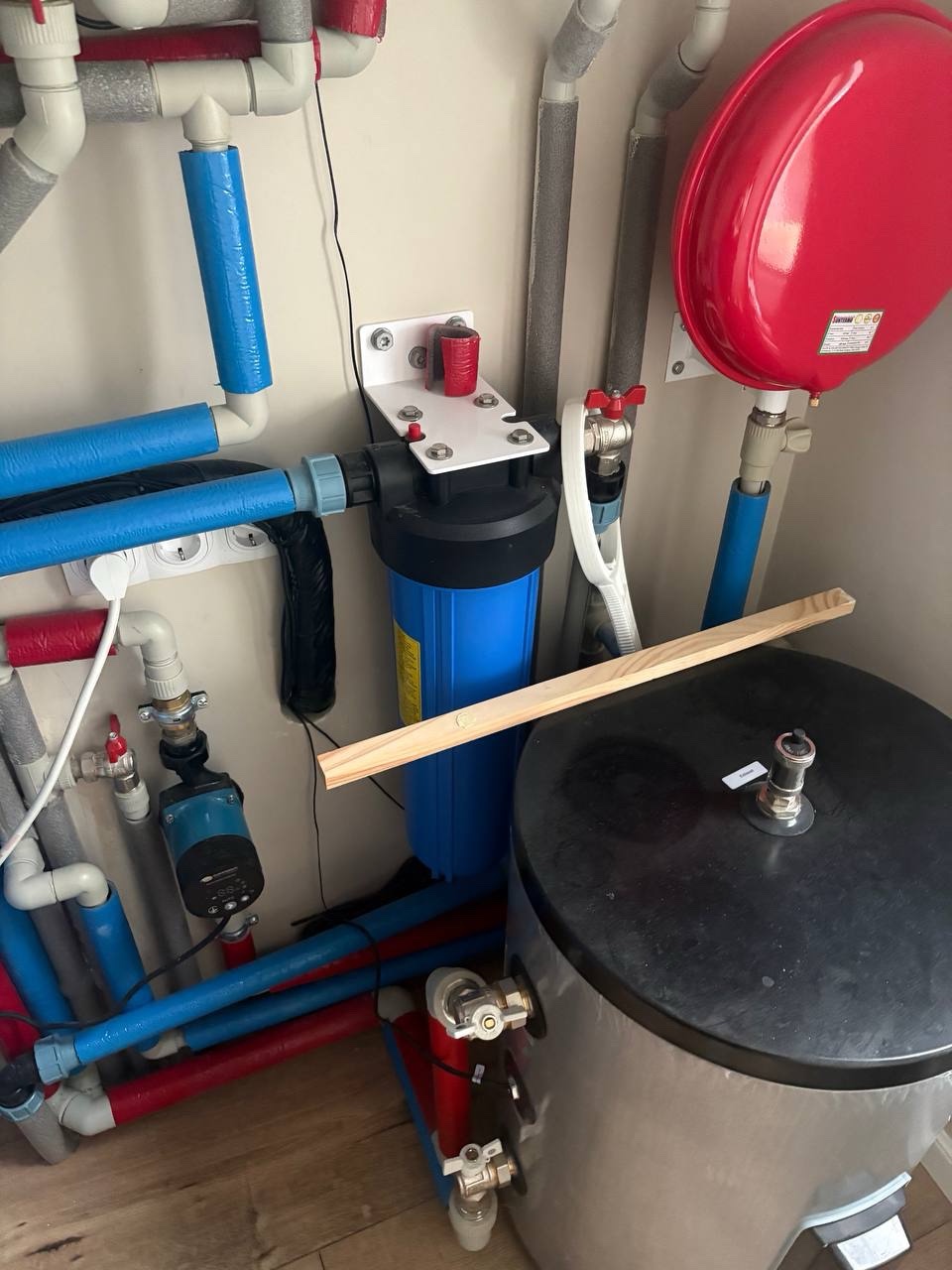

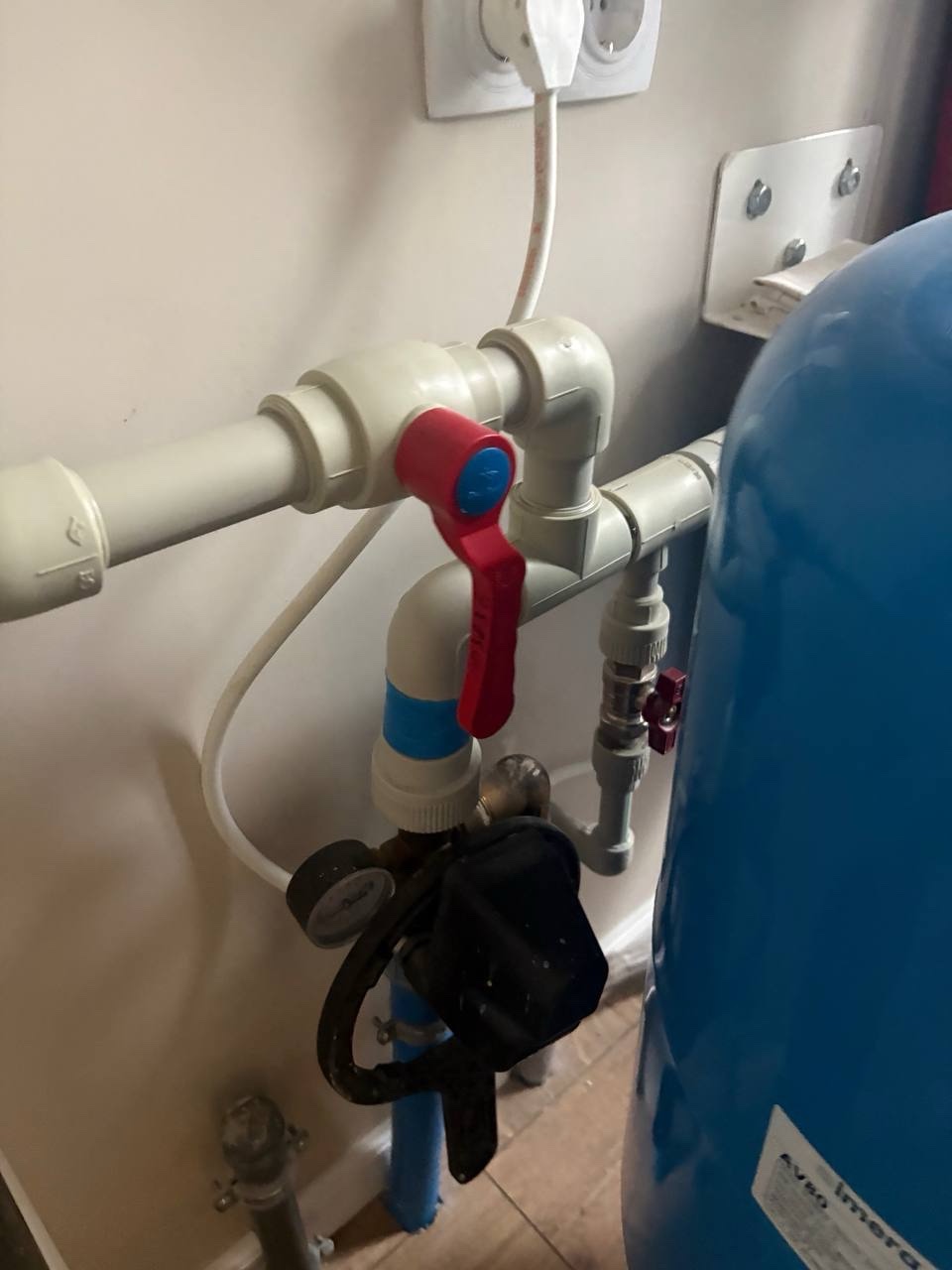

Рядом с буферной емкостью Raymer IMP 60 размещен расширительный бак, который компенсирует изменение объема теплоносителя при нагревании и охлаждении. Он предотвращает чрезмерное повышение давления и снимает нагрузку с труб, фитингов и оборудования, обеспечивая безопасную работу контура в любой сезон.
Также в системе установлены циркуляционные насосы, которые отвечают за непрерывное движение теплоносителя между тепловым насосом, буферной емкостью и контурами дома. Их правильное расположение и настройка гарантируют равномерный прогрев всех помещений, стабильную температуру и эффективное использование произведенного тепла.
В комплексе все эти дополнительные элементы повышают надежность, энергоэффективность и общий ресурс системы отопления, обеспечивая комфорт и бесперебойную работу в доме.
Преимущества данной системы для владельца
Установка теплового насоса Raymer RAY-10DS2-EVI с буферной емкостью Raymer IMP 60 дает существенные преимущества по сравнению с традиционным электрокотлом, особенно для дома площадью около 100 м².
1. Значительная экономия электроэнергии.
Тепловой насос использует до 70% энергии из окружающей среды, тогда как электрокотел полностью зависит от электричества. В среднем тепловой насос расходует в 2,5–3 раза меньше электроэнергии при том же количестве полученного тепла.
2. Стабильная и эффективная работа в любую погоду.
Модель RAY-10DS2-EVI имеет технологию EVI, которая позволяет сохранять производительность даже в сильные морозы, в отличие от электрокотла, который в такие периоды потребляет максимум электроэнергии.
3. Комфортная температура и плавная работа системы.
Буферная емкость Raymer IMP 60 обеспечивает равномерный прогрев, снимает цикличность и уменьшает износ оборудования. Электрокотел часто включается и выключается, что создает нагрузку на сеть и быстро изнашивает элементы системы.
4. Возможность комбинированной работы.
Правильное подключение позволяет переключаться между тепловым насосом и электрокотлом в случае пиковых нагрузок или аварийных ситуаций. Это обеспечивает максимальную надежность и безопасность. Электрокотел сам по себе не дает такой гибкости.
5. Повышенный ресурс и минимум обслуживания.
Тепловой насос имеет более длительный срок службы, работает тихо и не требует частых сервисных вмешательств. Электрокотел имеет высокий износ ТЭНов и электроники из-за постоянных перепадов нагрузок.
6. Подготовка к будущим решениям.
Система с тепловым насосом легко масштабируется — можно добавить бойлер ГВС, солнечные панели или расширить отопительные контуры без полной реконструкции системы.
Такая система позволяет получить современное, экономичное и комфортное отопление, значительно более выгодное по сравнению с традиционным электрокотлом и более приспособленное к условиям частного дома.
