У клиента была существующая система отопления, построенная на основе электрического котла. Основными проблемами были высокое потребление электроэнергии, низкая эффективность в холодные периоды и отсутствие возможности экономить без полной реконструкции системы. Задачей было интегрировать современный тепловой насос Raymer RAY-10DS2-EVI в уже установленную схему отопления так, чтобы сохранить электрокотел как резервный источник тепла, обеспечить стабильную, экономную и бесперебойную работу системы, не нарушая ее основную гидравлику.
Также нужно было предусмотреть возможность работы всей системы в автоматическом режиме, плавное переключение между источниками тепла и возможность расширения (будущее подключение бойлера ГВС или дополнительных контуров).
Решение
Для модернизации системы был установлен тепловой насос Raymer RAY-10DS2-EVI с подключением к существующему гидравлическому контуру. Электрокотел оставили в схеме как резерв, обеспечив возможность быстрого переключения между источниками тепла в случае пиковых нагрузок или аварийных ситуаций.
Обновленную систему дополнили баком ГВС Raymer DWHP 150 L, трехходовым клапаном, фильтром, расширительным баком и циркуляционными насосами, что обеспечивает стабильность, надежность и длительный ресурс оборудования. Благодаря интеграции теплового насоса дом получил экономичное, современное и гибкое решение, полностью адаптированное под существующую инфраструктуру и будущие обновления.

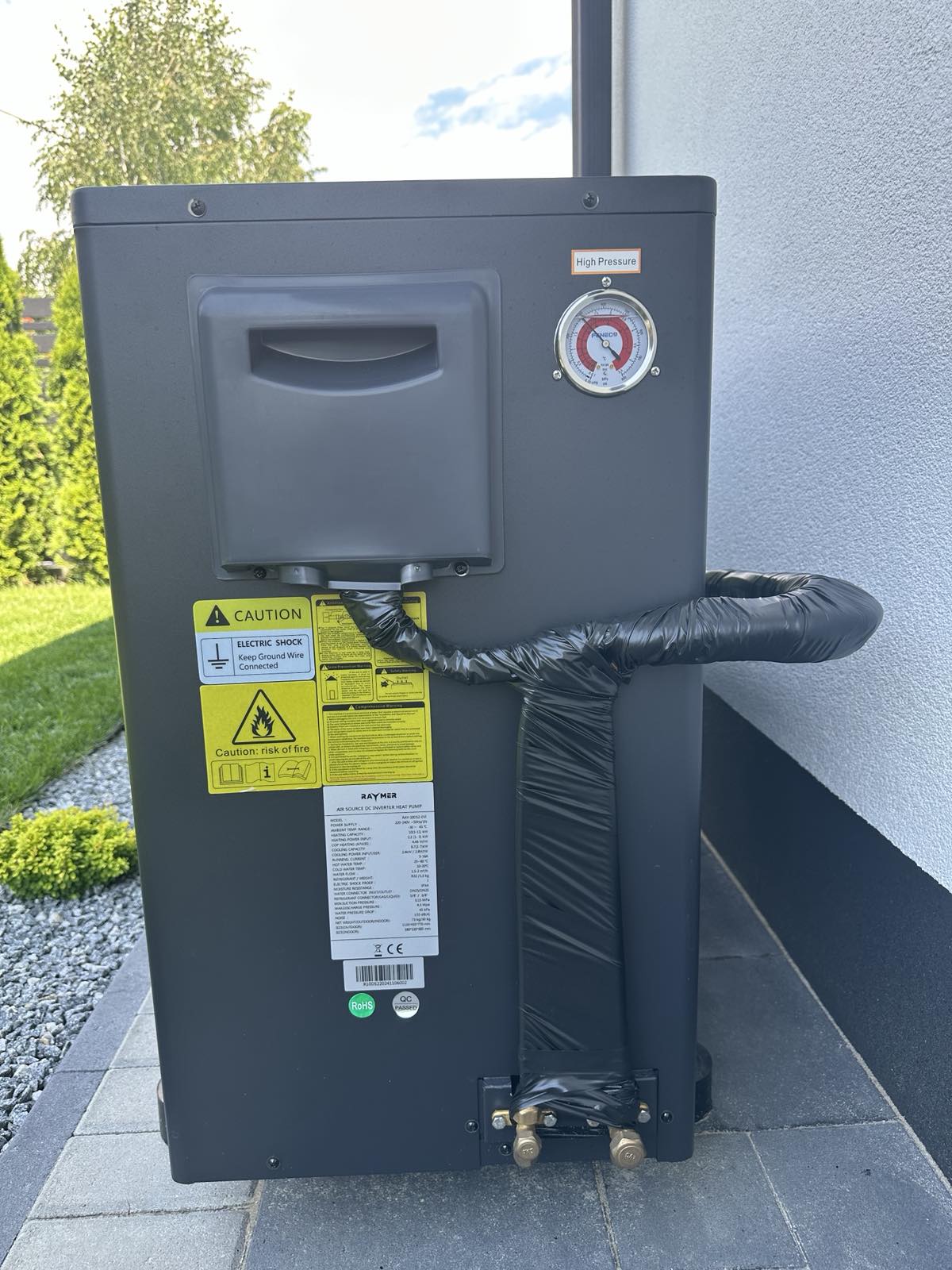

1. Монтаж наружного блока Raymer RAY-10DS2-EVI

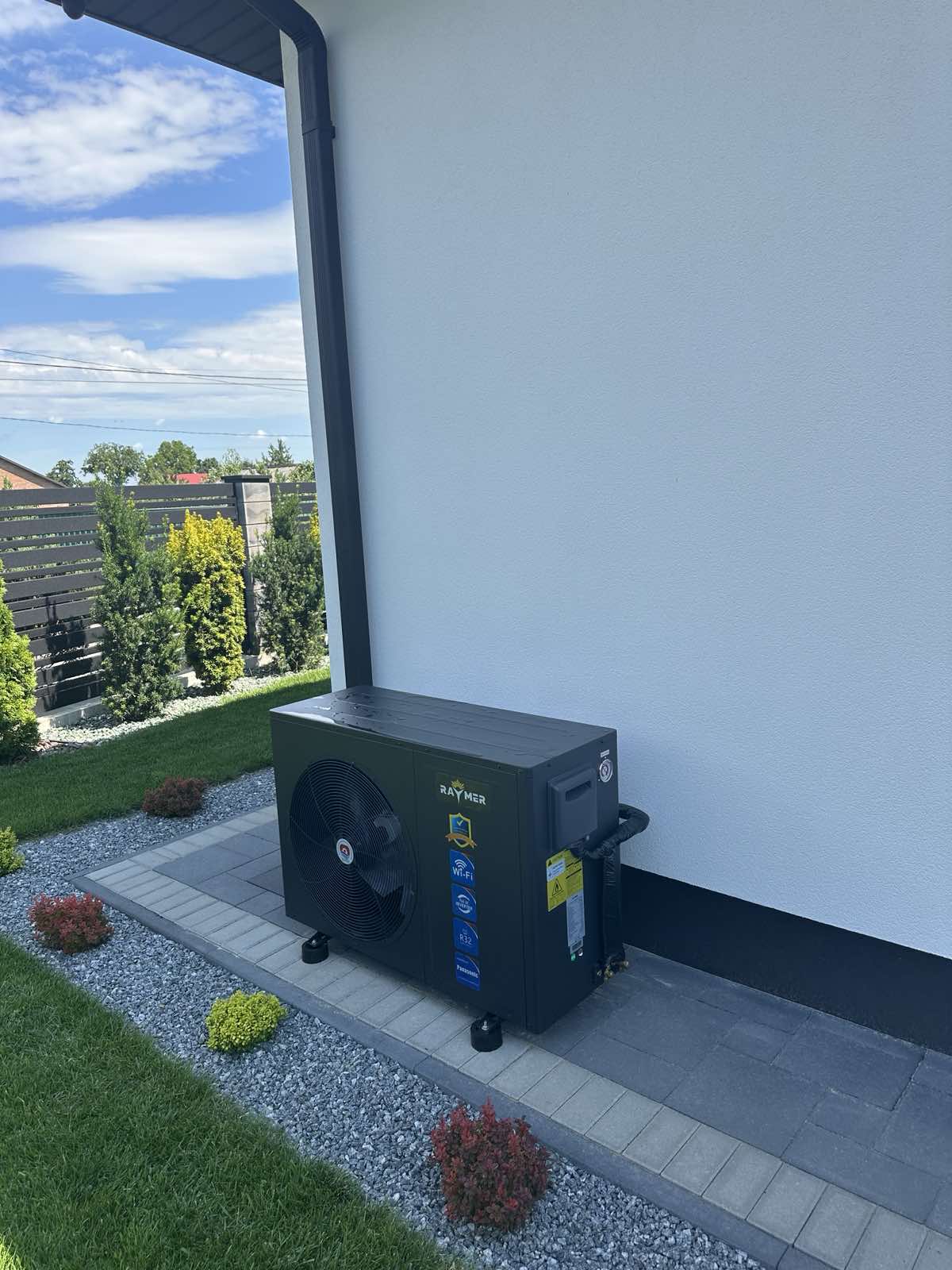

Монтаж наружного блока теплового насоса был выполнен с учетом стабильности, безопасности и дальнейшей возможности модернизации. Наружный модуль установили возле сточного отверстия дождевой воды, куда организован отвод конденсата. Для снижения уровня вибраций и шума использованы специальные виброопоры — они минимизируют передачу колебаний на фундамент и стены дома, а также продлевают ресурс компрессора.
Расположение рядом с боковым входом и котельной позволило оптимизировать маршруты трубопроводов, уменьшить длину фреоновой магистрали и повысить общую эффективность системы.
Также предусмотрена возможность дальнейшей установки блока на металлическую подставку — это может понадобиться при утеплении фасада, поднятии уровня грунта или необходимости в дополнительной защите от снежных заносов.

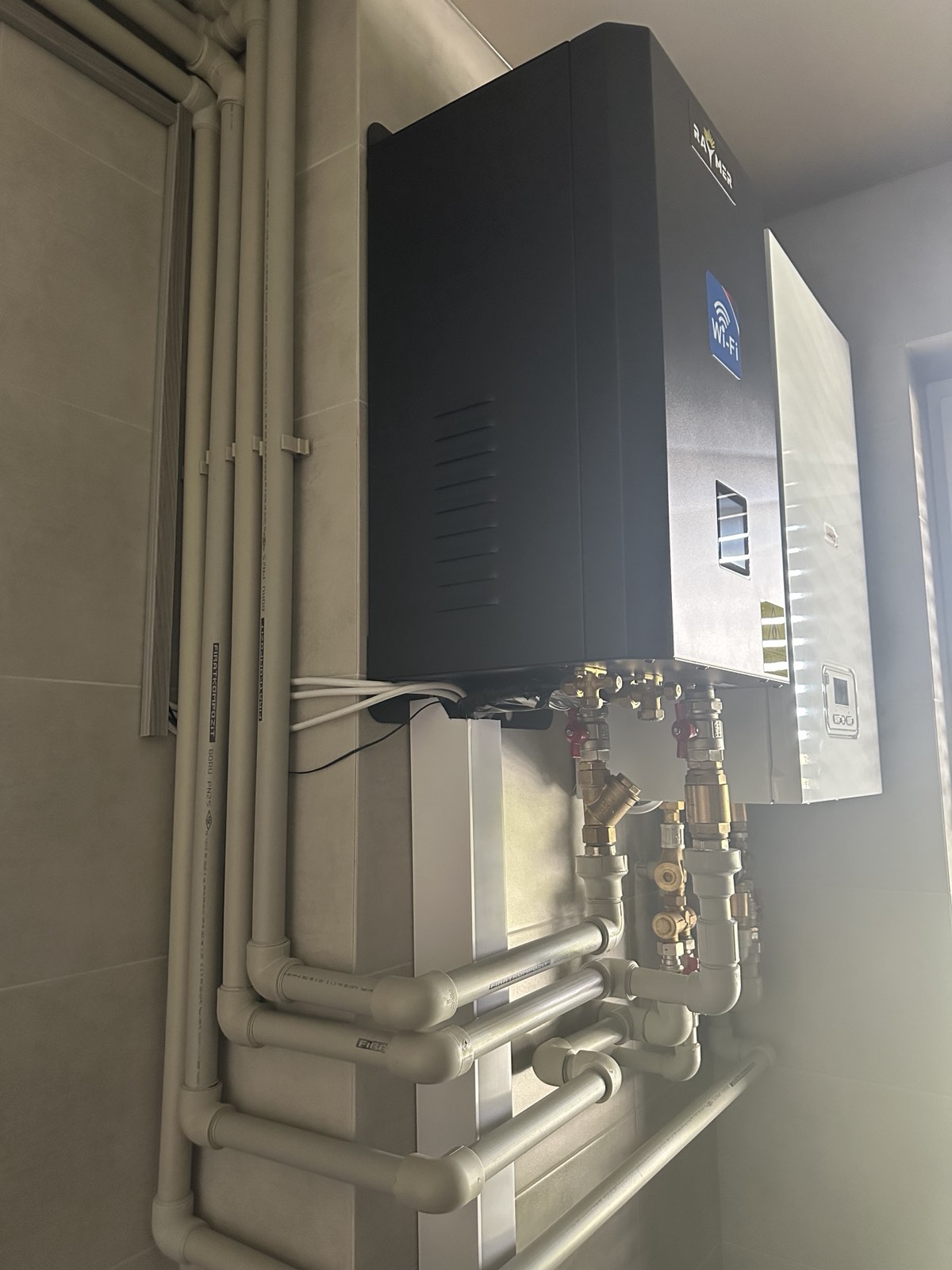

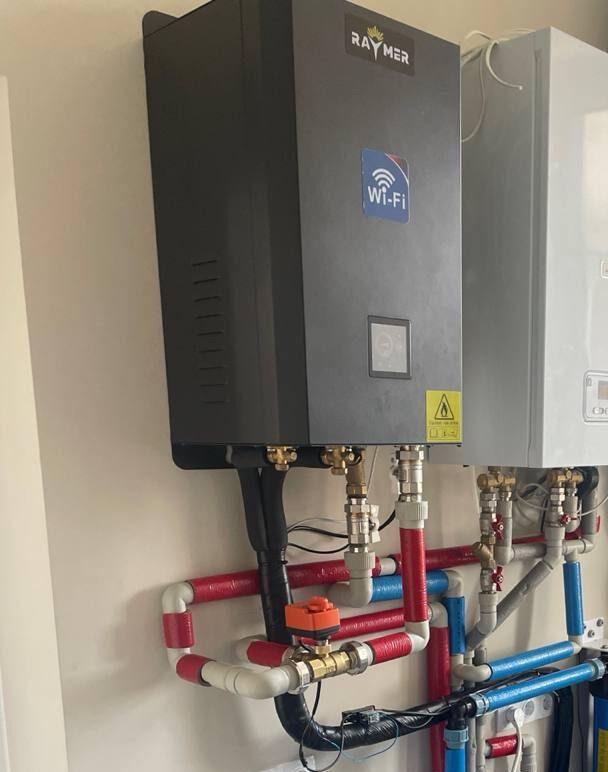

2. Монтаж гидромодуля Raymer RAY-10DS2-EVI рядом с электрокотлом
В рамках проекта модернизации существующей системы отопления была выполнена установка настенного гидромодуля теплового насоса Raymer RAY-10DS2-EVI непосредственно рядом с имеющимся электрическим котлом. Такой подход позволил аккуратно интегрировать новое оборудование в уже работающую систему, без необходимости полной реконструкции трубопроводов.
Обвязка новой системы отопления смонтирована параллельно уже существующим магистралям отопления с минимальным вмешательством в структуру котельной. При монтаже была сохранена логика старой системы, при этом добавлены дополнительные узлы, необходимые для стабильной работы теплового насоса.
Гидромодуль работает параллельно с электрокотлом — система может функционировать в одном из режимов:
тепловой насос как основной источник тепла, электрокотел — резерв;
автоматическое переключение в зависимости от внешней температуры;
комбинированный режим в пиковые нагрузки.
Такой принцип позволяет максимально эффективно использовать энергию и сохранить полную гибкость системы.

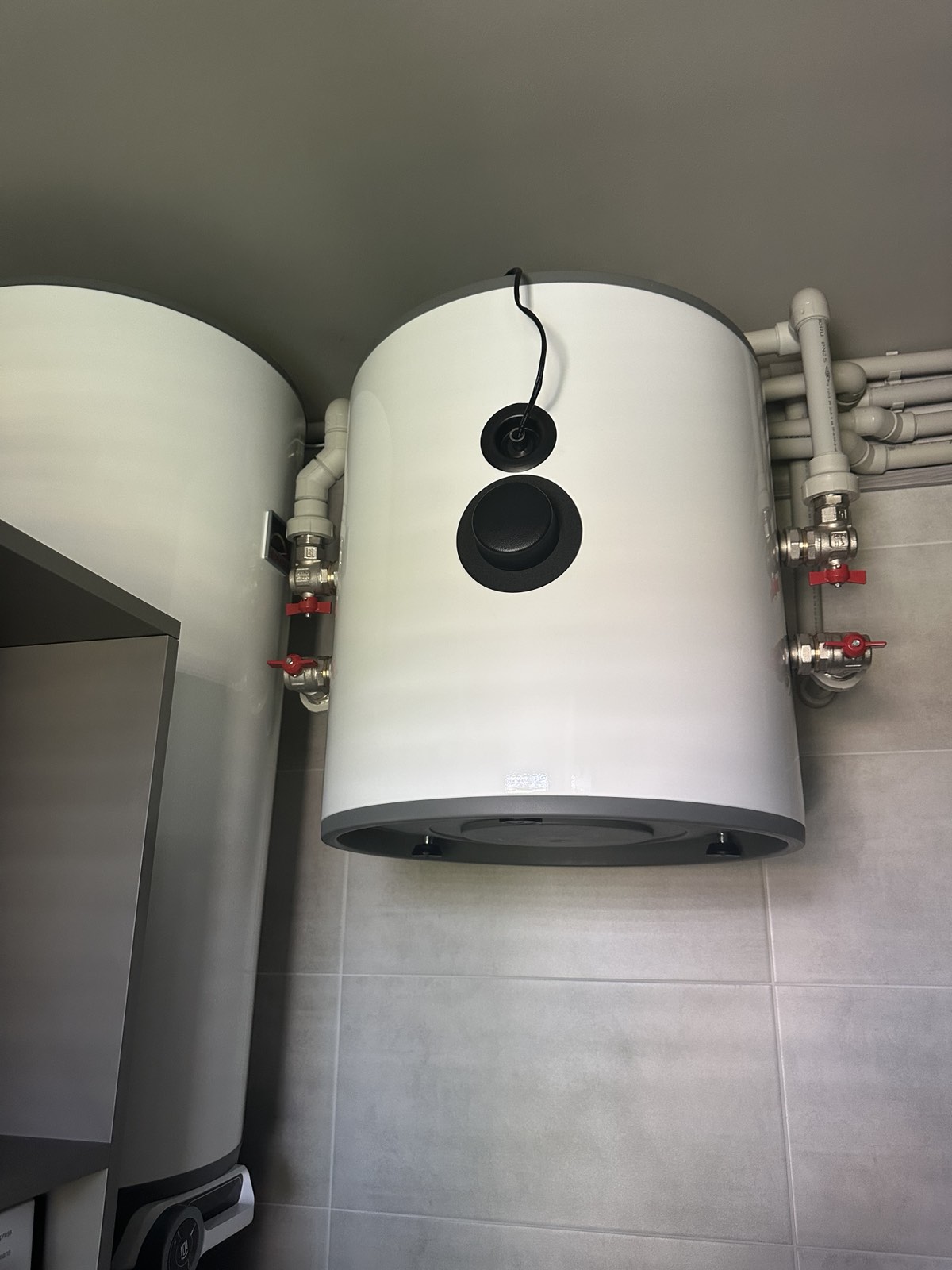

3. Подключение гидромодуля к буферной емкости
В этом проекте вместе с тепловым насосом была установлена буферная емкость, которой ранее в системе отопления не было. Гидромодуль Raymer подключили непосредственно к этому буферу, что позволило сформировать правильную гидравлическую схему и обеспечить стабильную работу теплового насоса во всех режимах. Буфер выполняет роль аккумулятора тепла, сглаживает цикличность работы насоса и обеспечивает равномерное распределение тепла по контурам.

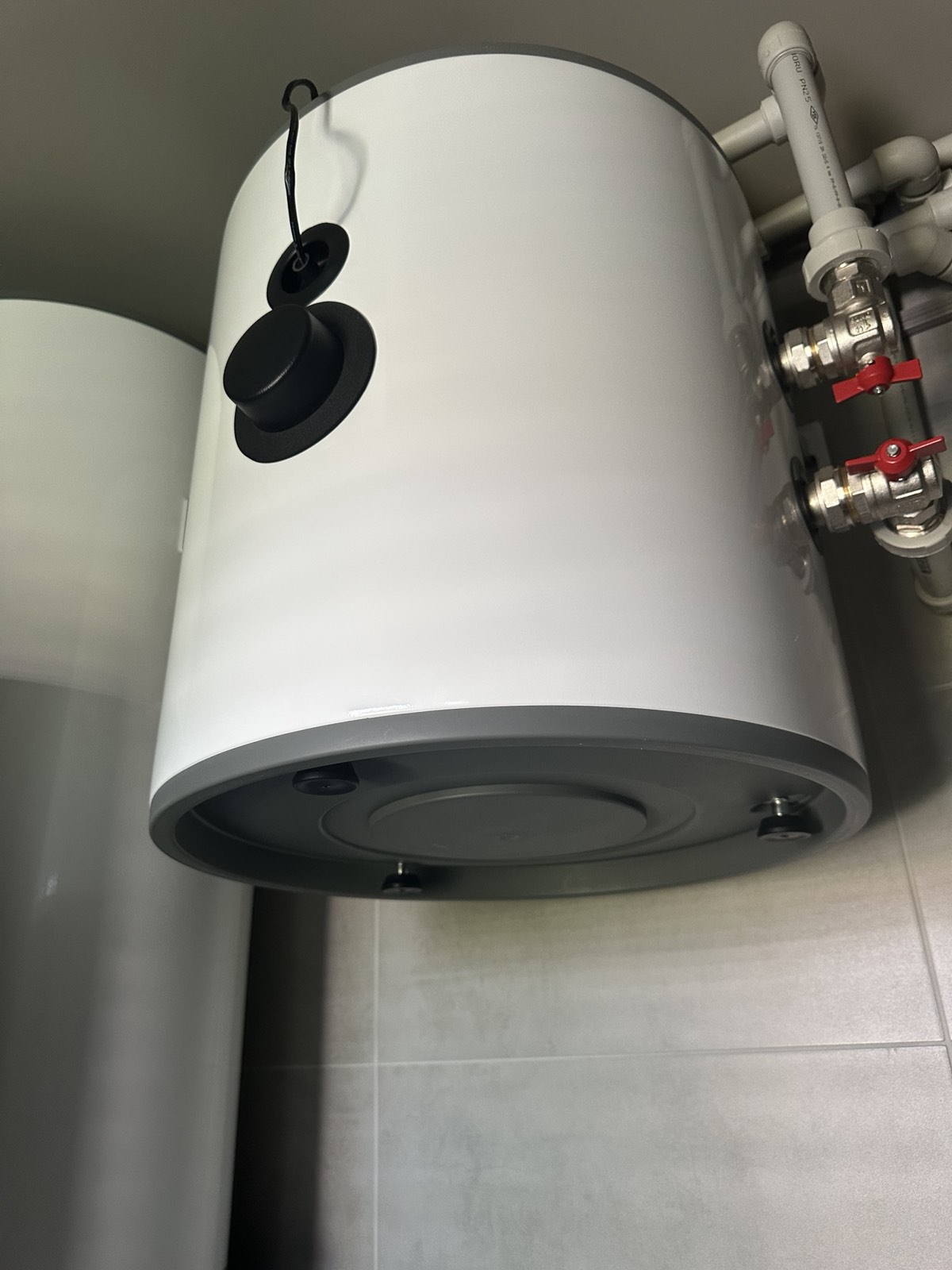

Поскольку котельная в этом доме имеет очень маленькую площадь, монтажникам пришлось оптимизировать размещение всех элементов. Буферную емкость установили в подвешенном положении — высоко на стене. Из-за этого обвязку, подключение гидромодуля и прокладку труб выполнили под самым потолком. Такой подход позволил сохранить пространство, избежать загромождения рабочей зоны и обеспечить удобство обслуживания оборудования, даже в тесном помещении.

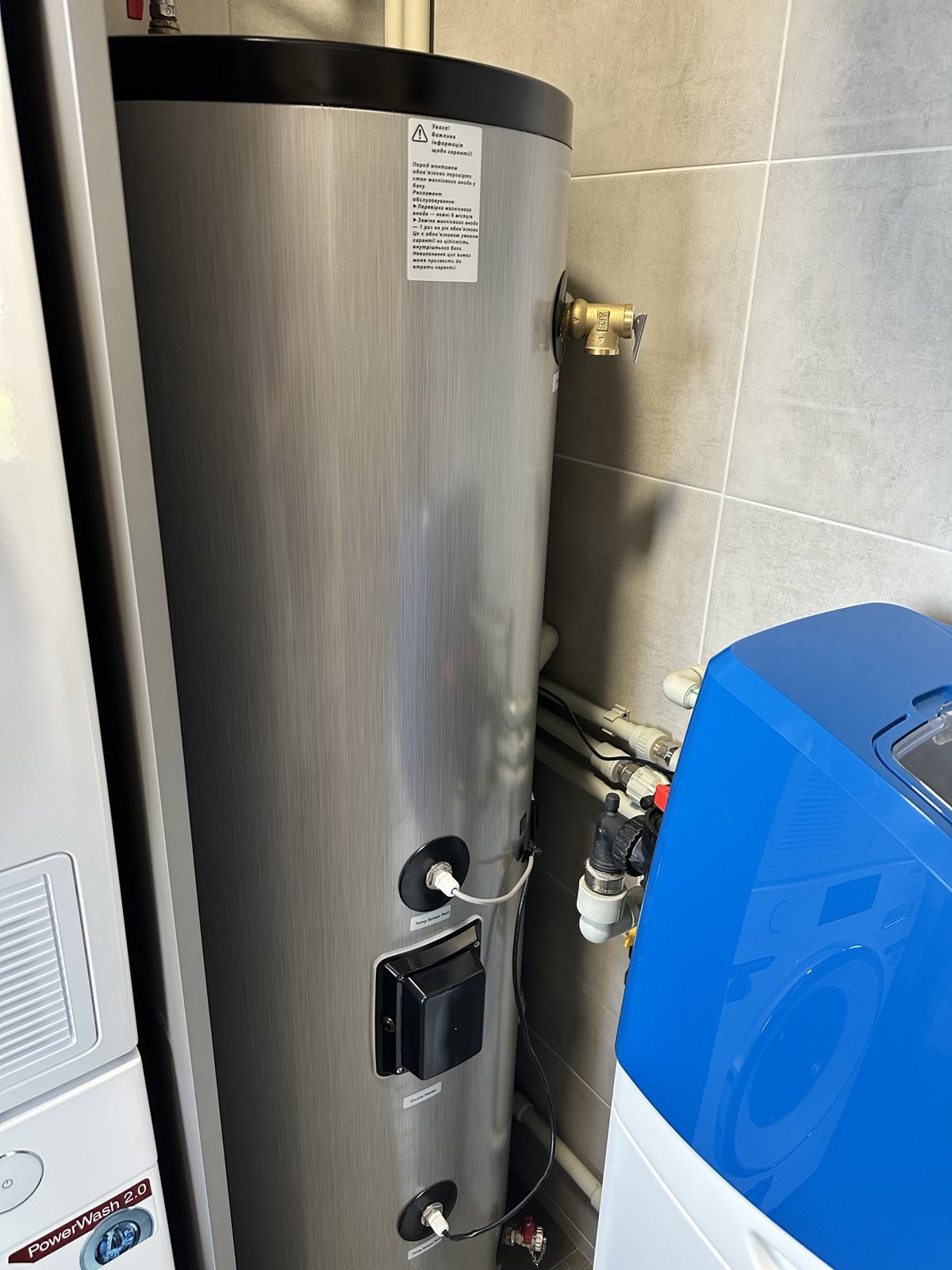

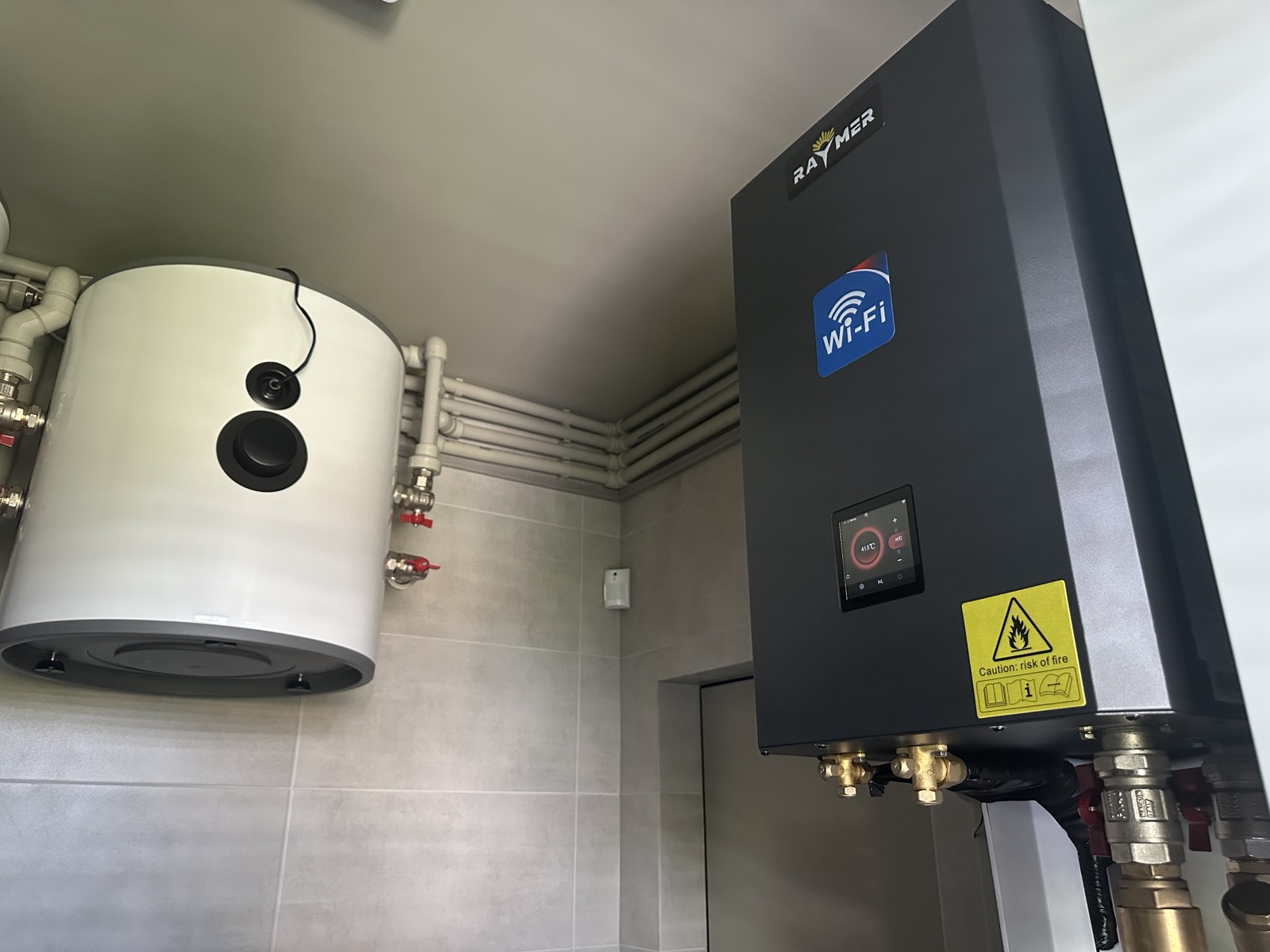

4. Установка бака ГВС Raymer DWHP 150 и его подключение к системе
В рамках этого проекта бак горячего водоснабжения Raymer DWHP 150 был размещен максимально оптимально — в узком техническом помещении, где каждый сантиметр пространства имеет значение. Монтажники подобрали место так, чтобы обеспечить удобный доступ для обслуживания и в то же время не мешать работе бытовой техники, которая уже была установлена в котельной.
Подключение бака выполнено к гидромодулю теплового насоса через трехходовой клапан. Благодаря этому ГВС имеет приоритетный режим нагрева: тепловой насос переключается с отопления на подогрев воды автоматически, без вмешательства пользователя. Такая схема позволяет эффективно использовать тепловую энергию и обеспечивает стабильную подачу горячей воды даже во время пиковых нагрузок.
Обвязка бака выполнена аккуратно и компактно: подключены контуры холодной воды, горячей воды и рециркуляции, использованы запорные краны и группа безопасности. Все элементы легко доступны для дальнейшего технического обслуживания. Благодаря такому решению система работает надежно, экономно и полностью соответствует требованиям современного энергоэффективного дома.

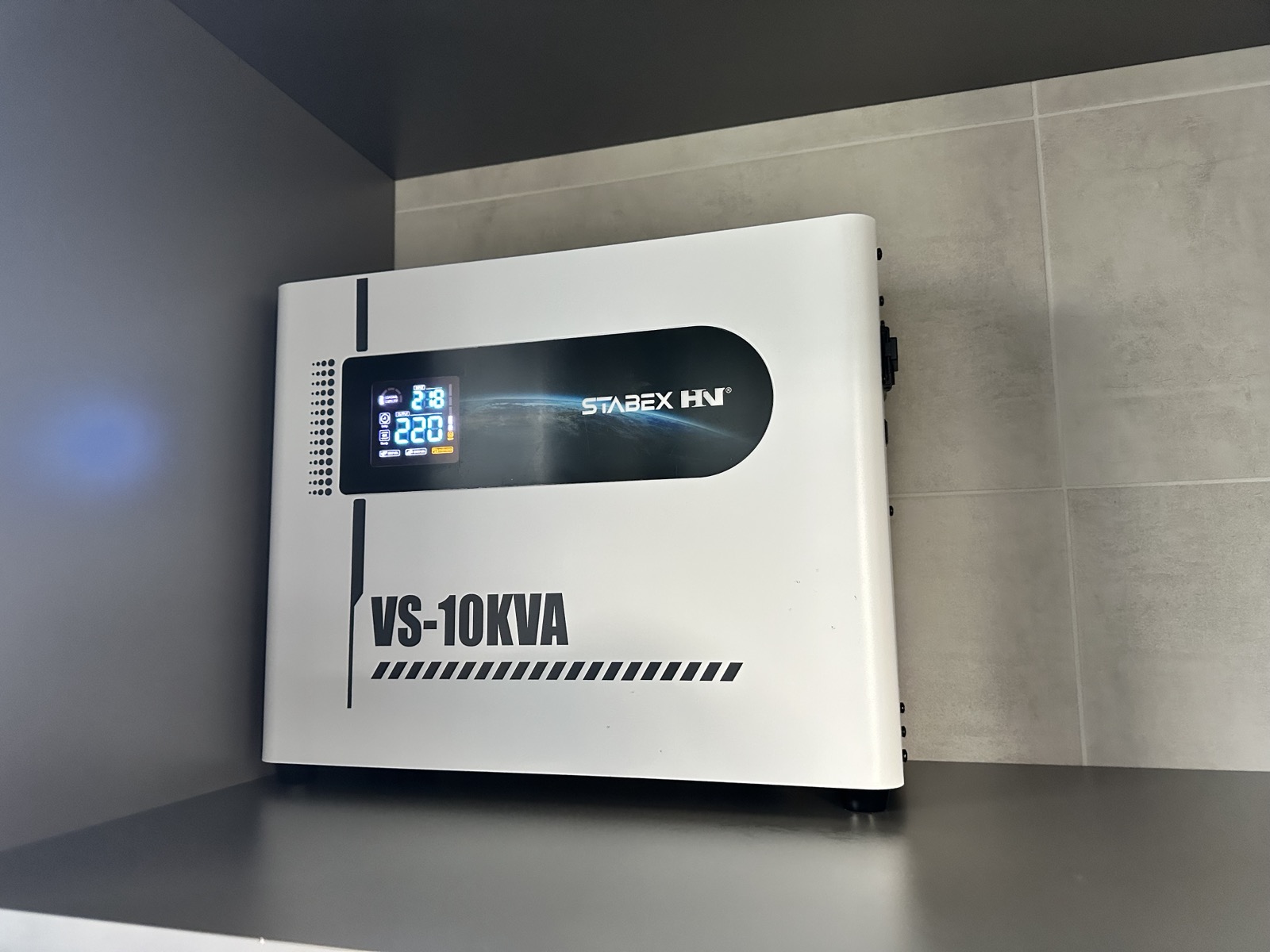

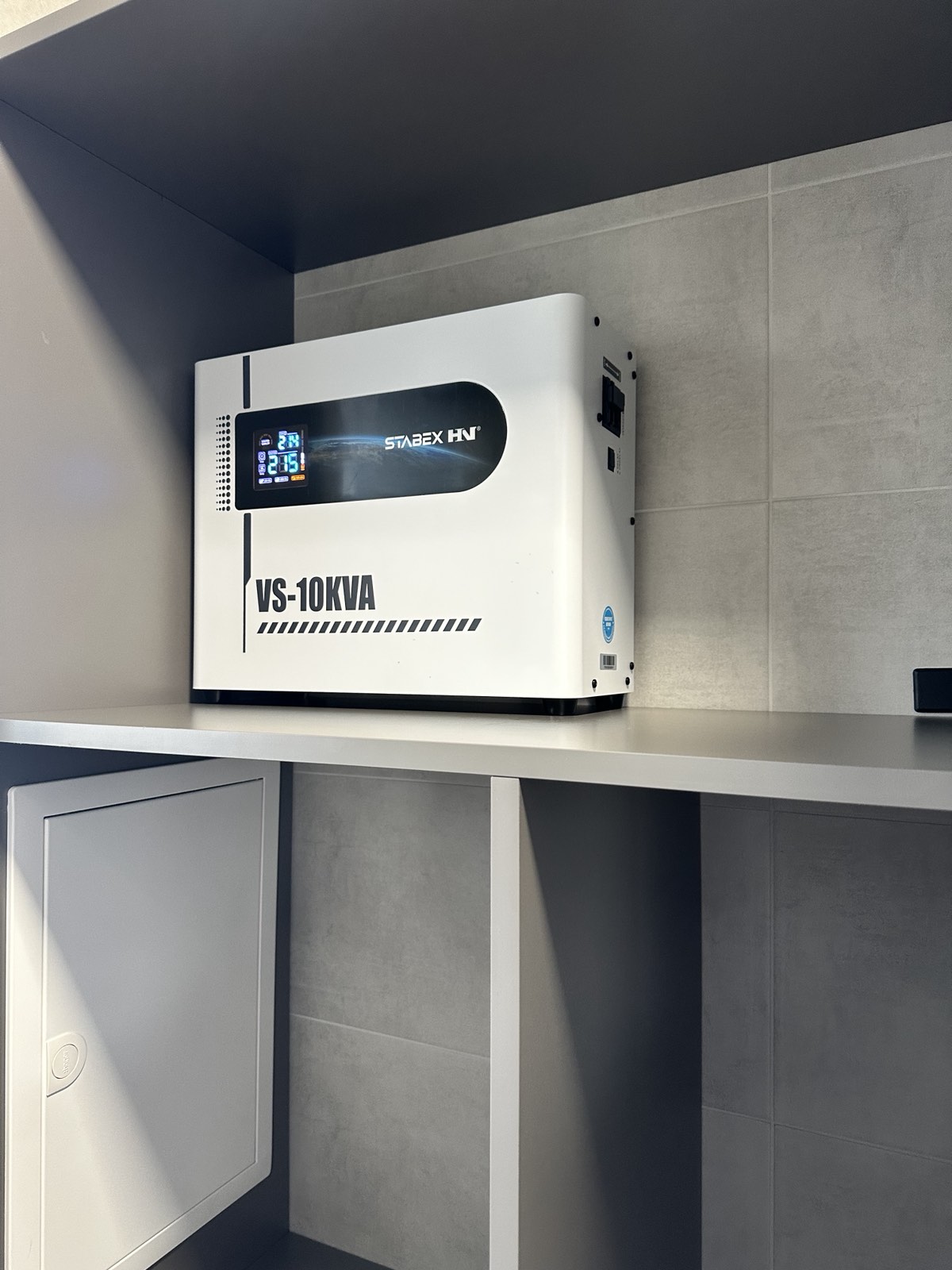

5. Установка стабилизатора Stabex VS-10KVA
Для обеспечения бесперебойной и безопасной работы всей системы отопления и горячего водоснабжения был установлен надежный стабилизатор напряжения Stabex VS-10KVA. Это решение позволяет полностью защитить гидромодуль теплового насоса, бак ГВС, циркуляционные насосы, автоматику и другое электрическое оборудование от скачков напряжения, которые часто случаются в частном секторе.
Стабилизатор выравнивает входное напряжение и подает на систему стабильные параметры питания, что значительно продлевает ресурс оборудования и предотвращает аварийные остановки. Благодаря высокой мощности он без проблем покрывает все потребности отопительного комплекса, обеспечивая стабильную работу даже во время пиковых нагрузок или нестабильной работы сети.
Установка Stabex VS-10KVA — это важная часть комплексного подхода к монтажу теплового насоса, ведь именно надежная защита электропитания гарантирует бесперебойную работу всей системы и полный комфорт для владельца дома.
Преимущества теплового насоса Raymer RAY-10DS2-EVI для пользователя
Тепловой насос Raymer RAY-10DS2-EVI — это современное, экономичное и надежное решение для отопления частного дома, которое сочетает в себе высокую эффективность и удобство эксплуатации. Для владельца такая система открывает ряд ключевых преимуществ, делая её максимально комфортной в ежедневном использовании.
Экономия энергии и снижение затрат на отопление
Модель RAY-10DS2-EVI работает на технологии EVI (Enhanced Vapor Injection), что обеспечивает высокую производительность даже при очень низких температурах. Благодаря этому тепловой насос потребляет в несколько раз меньше электроэнергии, чем традиционные электрокотлы, и позволяет существенно сократить расходы на отопление — экономия может достигать 80% по сравнению со старыми системами.
Комфорт в любую погоду
Raymer RAY-10DS2-EVI стабильно работает при морозах до -30°C, обеспечивая постоянное и равномерное отопление дома. Не нужно переживать о дополнительных источниках тепла или аварийных ситуациях — система автоматически адаптируется к температуре наружного воздуха и поддерживает комфорт в доме независимо от погодных условий.
Горячая вода с приоритетом нагрева
В сочетании с трехходовым клапаном и баком ГВС насос обеспечивает быстрый и экономичный нагрев воды. Система сама переключается на ГВС при необходимости, что позволяет владельцу всегда иметь запас горячей воды без дополнительных настроек.
Тихая работа и полный комфорт
Raymer уделил внимание шумовым характеристикам — насос работает тихо, что делает его идеальным решением для установки в небольших котельных или встроенных технических помещениях. Пользователь получает тепло и комфорт без лишнего шума.
Совместимость с солнечными инверторами и автономными системами
Одно из важных преимуществ — возможность интеграции в независимую энергосистему. Тепловой насос легко работает вместе с солнечными инверторами, аккумуляторами и домашними системами резервного питания. Это снижает зависимость от центральной сети и позволяет значительно уменьшить расходы на электричество.
Умное управление и мобильный контроль

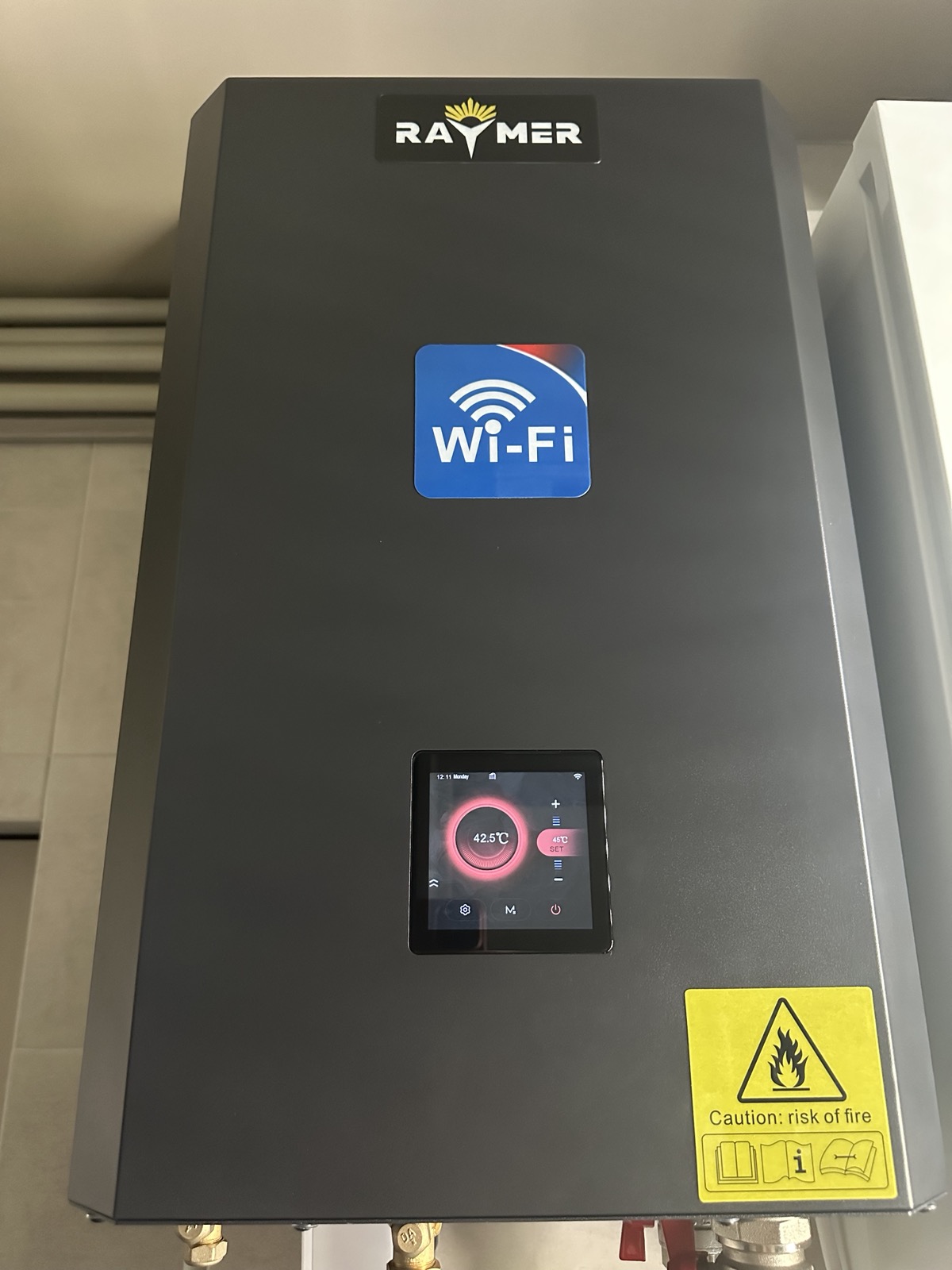

Гидромодуль оснащён Wi-Fi управлением, что позволяет контролировать систему со смартфона. Пользователь может менять температуру, настраивать режимы, анализировать потребление и получать уведомления — всё через удобное мобильное приложение.
Надёжность и долговечность
Raymer использует современные компоненты, которые обеспечивают длительную работу без сбоев. В сочетании со стабилизатором напряжения система получает полную защиту от перепадов электричества, что ещё больше увеличивает её ресурс и надежность.
В итоге, Raymer RAY-10DS2-EVI — это инвестиция в комфорт, экономию и автономность. Для владельца дома он становится не просто источником тепла, а полноценной интеллектуальной системой, работающей эффективно, тихо и практически без вмешательства пользователя.
