В селе Мирча проведена модернизация системы отопления в частном доме площадью 175 м². Ранее помещение обогревалось с помощью теплового насоса Haier мощностью 8 кВт, работавшего через промежуточный теплообменник. Для компенсации недостаточной тепловой мощности дополнительно был установлен электрокотел, однако даже такая комбинация не обеспечивала необходимого уровня тепла во время пиковых морозов.
С учетом особенностей дома, теплоизоляции и потребностей пользователей было принято решение заменить систему на более производительный и технологичный тепловой насос Raymer. Новое оборудование не только полностью покрывает тепловую нагрузку дома, но и обеспечивает стабильную работу даже при низких температурах.
Современный тепловой насос Raymer RAY-18DS2-EVI имеет высокий коэффициент эффективности (COP = 4,47), что позволяет снизить затраты на отопление до 80% по сравнению с электрокотлом или газовой системой. Устройство обеспечивает отопление, охлаждение и приготовление горячей воды (ГВС), что делает его универсальным решением для всесезонного использования.
В рамках проекта система была переоборудована без демонтажа электрокотла, остающегося резервным источником отопления. Демонтирован старый самодельный теплообменник. Была оптимизирована гидравлическая схема, подключена буферная емкость, а также проведен электромонтаж и интеграция управления для максимальной энергоэффективности.
Этапы установки теплового насоса
1. Демонтаж старого теплообменника
Первым этапом реализации проекта стала полная замена устаревшей системы отопления, которая потеряла эффективность и не отвечала потребностям дома.
Был проведен демонтаж самодельного промежуточного теплообменника, ранее соединявшего тепловой насос Haier с контуром отопления. Вместе с ним демонтированы все коммуникации, исходившие от старой буферной емкости и гребенки теплого пола.
В ходе работ выполнена тщательная проверка состояния существующих контуров отопления, в частности трубопроводов теплого пола и распределительных коллекторов, чтобы подготовить их к подключению нового высокоэффективного оборудования. Старые элементы, не соответствующие современным стандартам или имеющие признаки износа, были замещены новыми энергоэффективными комплектующими.
2. Демонтаж наружного блока теплового насоса

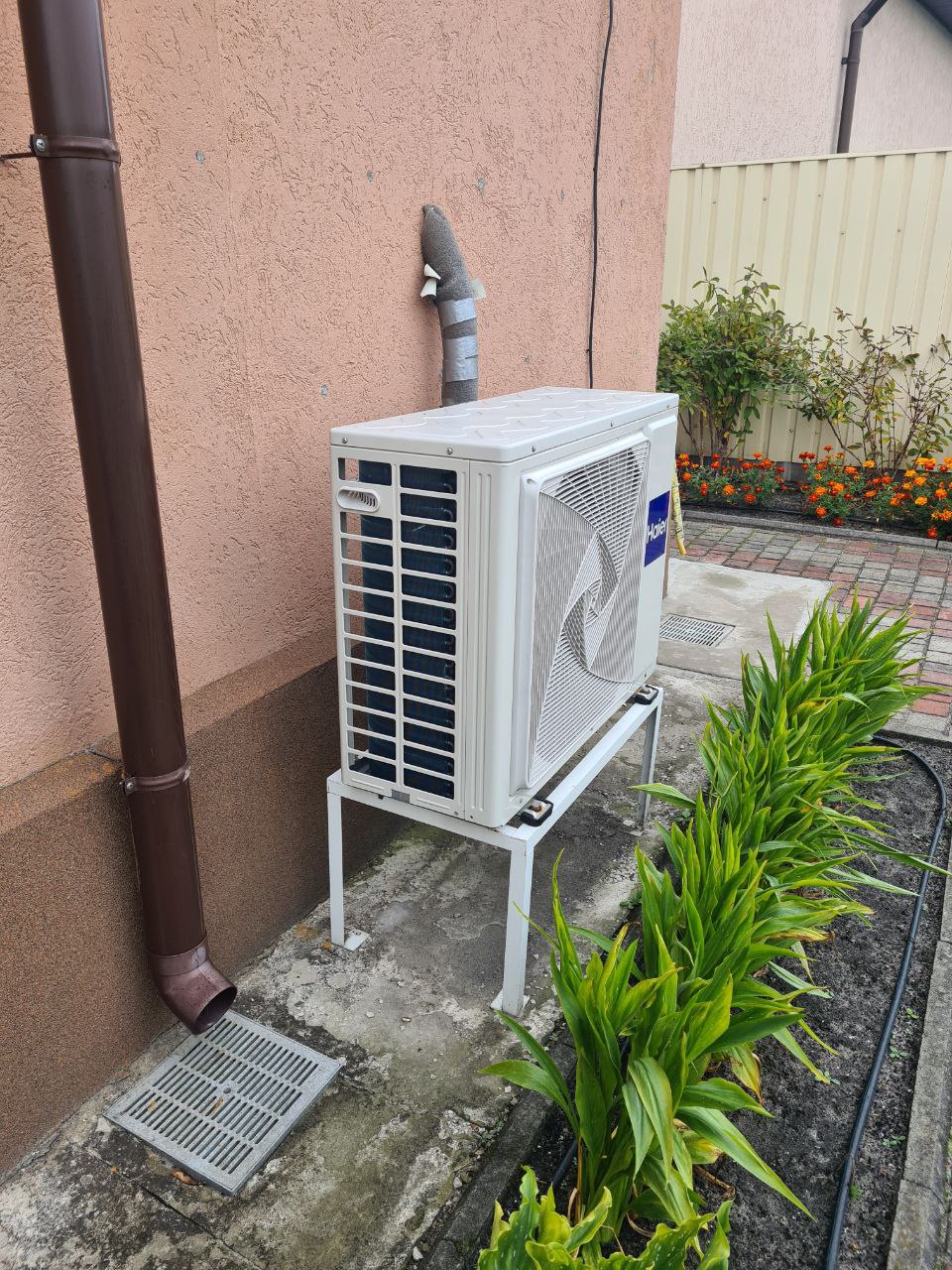

На следующем этапе был выполнен демонтаж наружного блока теплового насоса Haier, ранее обеспечивавшего отопление дома.
Внешний блок демонтирован осторожно, с соблюдением всех требований безопасности — отключены электропитание, фреоновые магистрали и дренажная система. Для предотвращения утечки хладагента проведена контрольная откачка фреона из системы, после чего соединение герметично закрыто.
Во время демонтажа также была демонтирована монтажная рама старого блока, проведена очистка и подготовка площадки для установки нового оборудования. Особое внимание уделено проверке состояния фреоновых трасс и мест прохода трубопроводов через стену – старые магистрали не использовались повторно, поскольку новый тепловой насос Raymer RAY-18DS2-EVI нуждается в оптимизированном диаметре и материалах труб для эффективной работы системы EVI.
3. Монтаж наружного блока Raymer RAY-18DS2-EVI
Монтаж наружного блока теплового насоса Raymer RAY-18DS2-EVI выполнен с учетом всех технических требований для сплит-систем, что гарантирует эффективную и стабильную работу оборудования на протяжении всего года.
Наружный блок установлен на существующую металлическую подставку, предварительно прошедшую проверку на прочность и ровность. После этого конструкцию дополнительно выровняли и закрепили анкерными болтами во избежание каких-либо колебаний или смещений во время работы компрессора.
Место монтажа подобрано так, чтобы обеспечить свободную циркуляцию воздуха вокруг блока: достаточное пространство для забора и выброса воздуха гарантирует стабильную работу даже в самых низких температурах.
Важной особенностью модели Raymer RAY-18DS2-EVI является встроенный подогрев поддона, поэтому дополнительному электроподогреву не требовалось. Это решение предотвращает обмерзание дренажа во время работы в зимний период и обеспечивает бесперебойную работу системы размораживания Smart Defrost.
Фреоновая магистраль была проложена через новое отверстие в стене, что позволило получить оптимальную длину трассы, рекомендованную производителем для стабильной работы компрессора. Трасса дополнительно изолирована термостойким каучуковым материалом, защищенным от ультрафиолета, что снижает тепловые потери и продлевает срок службы системы.
Все электрические соединения выполнены в гофрированных защитных рукавах, что повышает безопасность и надежность эксплуатации даже в сложных погодных условиях.
В результате наружный блок теплового насоса Raymer RAY-18DS2-EVI установлен технически грамотно, аккуратно и с учетом всех нюансов работы сплит-систем. Это обеспечивает высокую энергоэффективность, бесшумную работу и надежность в любое время года.
4. Монтаж внутреннего блока теплового насоса Raymer RAY-18DS2-EVI
Внутренний блок теплового насоса Raymer RAY-18DS2-EVI был смонтирован в техническом помещении дома – котельной, где также расположено вспомогательное оборудование: система очистки воды, расширительный бак, автоматика и фильтрационные узлы.
Блок установлен на капитальной стене с соблюдением технологических расстояний для свободного обслуживания и вентиляции. Монтаж выполнен с учетом требований производителя: обеспечена надежная фиксация, антивибрационные элементы и аккуратное подключение коммуникаций.
К гидромодулю подведена фреоновая магистраль, которая проходит через стену и имеет качественную термоизоляцию для предотвращения теплопотерь и образования конденсата.
Гидравлическая схема построена через буферную емкость Raymer IMP 60 л, которая выполняет стабилизацию гидравлического давления, выравнивает работу компрессора и повышает эффективность системы. Буферная емкость служит своеобразным «тепловым аккумулятором», обеспечивающим плавную работу теплового насоса без частых циклов включения-выключения.
От буферной емкости тепло распределяется на два контура:
- теплый пол на первом этаже, поддерживающий комфортную температуру с минимальными затратами энергии;
- радиаторное отопление второго этажа, обеспечивающее быстрый прогрев помещений в холодный период.
Система оснащена циркуляционным насосом, автоматически регулирующим скорость вращения в соответствии с потребностями системы, дополнительно снижающей энергопотребление.
Для компенсации колебаний давления предусмотрен расширительный бак на 12 л, а группа безопасности с манометром и автоматическим воздушным клапаном гарантирует стабильность и защиту системы.
Электрическое подключение выполнено через отдельный защитный щит с автоматами и стабилизатором напряжения, что защищает электронику насоса от перепадов в сети.
5. Подключение буферной емкости Raymer IMP 60
В системе отопления дома буферная емкость Raymer IMP 60 л играет ключевую роль в гидравлическом разделении контуров и обеспечении стабильной работы всей системы.
Буферная емкость подключена к контурам отопления, проходящим через электрокотел, используемый в качестве резервного источника тепла и циркуляционного насоса. Такая схема позволяет оптимизировать работу системы и повысить ее энергоэффективность.
Основные принципы работы:
- Тепловой насос Raymer RAY-18DS2-EVI нагревает теплоноситель, подаваемый в буферную емкость. Емкость аккумулирует запас тепла, поддерживая стабильную температуру и минимизируя количество циклов включения компрессора.
- Из буферной емкости тепло подается в два контура отопления – теплый пол первого этажа и радиаторы второго этажа.

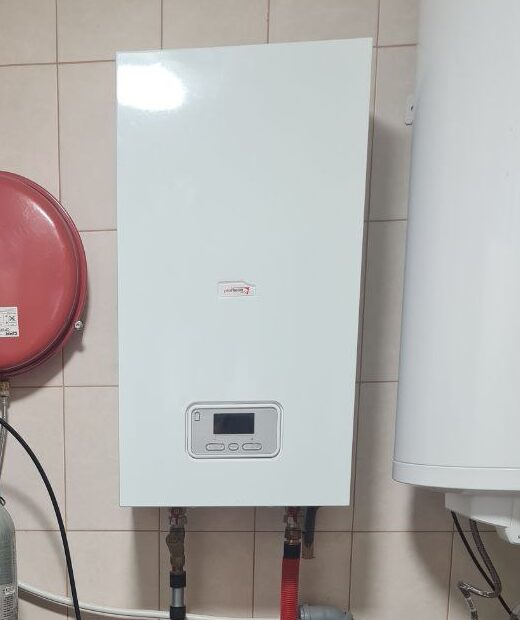

Электрокотел встроен в обратный контур системы, где он выполняет две функции:
- Поддерживает циркуляцию теплоносителя, обеспечивая стабильный сгусток в системе даже в моменты, когда компрессор теплового насоса не работает.
- Автоматически включается при понижении температуры ниже заданного минимума, выполняя функцию резервного источника тепла.
Управление электрокотлом сконфигурировано таким образом, что он активируется только при необходимости, не конкурируя с тепловым насосом, а дополняя его. Это позволяет избежать тепловых провалов в сильные морозы и обеспечивает надежность системы даже при критически низких температурах.
Подключение выполнено через полипропиленовые трубы с термоизоляцией, что минимизирует теплопотери. На входе и выходе установлена запорная арматура для удобства обслуживания, а также манометр и датчик давления для контроля параметров системы.
Такое решение обеспечивает эффективное взаимодействие между тепловым насосом и электрокотлом, обеспечивает стабильную температуру во всех помещениях и полную автономность работы отопления в любых погодных условиях.
Преимущества комплексной системы Raymer с резервным электрокотлом и буферной емкостью
Установка теплового насоса Raymer RAY-18DS2-EVI в сочетании с буферной емкостью Raymer IMP 60 и резервным электрокотлом обеспечивает владельцу дома целый ряд существенных преимуществ по сравнению с традиционными системами отопления.
Энергоэффективность и экономия до 80%
Тепловой насос использует энергию из окружающей среды, преобразуя её в тепло с коэффициентом эффективности COP = 4,47. Это позволяет значительно снизить расходы на отопление по сравнению с газовыми, твердотопливными или электрическими котлами.
Стабильная работа даже в мороз
Благодаря технологии EVI (Enhanced Vapor Injection) система эффективно функционирует при температурах до –25 °C, а при дальнейшем понижении температуры управление автоматически включает электрокотёл как резерв. Такой подход гарантирует тепло в доме даже в самые суровые зимы.
Комфорт без вмешательства пользователя
Все компоненты системы работают в полностью автоматическом режиме. Тепловой насос обеспечивает основное отопление, а электрокотёл активируется только при необходимости. Пользователю не нужно вручную регулировать температуру или контролировать процесс — система делает всё сама.
Поддержка нескольких контуров отопления
Буферная емкость обеспечивает оптимальное распределение тепла между радиаторным контуром и системой тёплого пола, предотвращая гидравлические дисбалансы и резкие перепады температуры. Это повышает комфорт в каждой зоне дома.
Долговечность и надёжность оборудования
Буферная ёмкость снижает количество пусков компрессора, что значительно продлевает срок службы теплового насоса. Кроме того, отсутствие необходимости постоянно работать на максимальной мощности уменьшает нагрузку на все узлы системы.
Умное управление через Wi-Fi
Благодаря встроенному Wi-Fi-модулю пользователь может контролировать работу системы со смартфона: задавать температуру, следить за энергопотреблением и менять режимы — даже находясь вдали от дома.
Полная автономность и безопасность
В системе предусмотрено несколько уровней защиты — от замерзания, превышения давления, а также контроль температуры и циркуляции. Это делает систему полностью автономной и безопасной для ежедневного использования.
Итог: домовладелец получает современную, энергоэффективную и полностью автоматизированную систему отопления, которая сочетает в себе преимущества инверторного теплового насоса Raymer и надёжность резервного электрокотла. Такой подход гарантирует тепло, комфорт и минимальные затраты на содержание дома круглый год.
