В современных домах с большой площадью вопрос стоимости отопления становится одним из ключевых. Именно по этой причине владелец дома площадью 300 м² в коттеджном городке возле Тернополя решил перейти на более энергоэффективное решение – установку теплового насоса Raymer RAY-24DS2-EVI вместо использования дорогостоящего газового отопления.
Почему было принято решение о переходе на тепловой насос?
В здании поначалу работала традиционная газовая система отопления. Однако:
- большая площадь (300 м2) требует значительного количества тепловой энергии;
- газовые тарифы постоянно растут;
- обслуживание газового оборудования на таком объекте – дорогое и регулярное;
- зимой расходы на газ составили слишком высокую сумму.
Владелец рассмотрел альтернативы и выбрал тепловой насос, поскольку Raymer RAY-24DS2-EVI позволяет экономить до 75% расходов на отопление — примерно в 4 раза дешевле газа.
Этапы монтажа

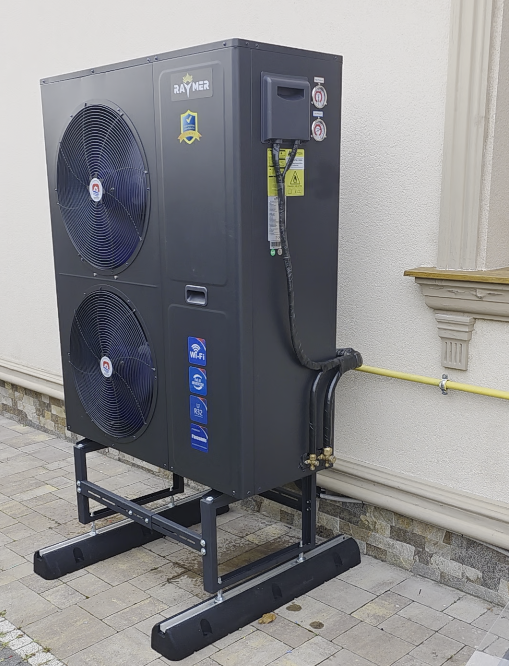

1. Монтаж наружного блока теплового насоса Raymer RAY-24DS2-EVI
Внешний блок теплового насоса Raymer RAY-24DS2-EVI установлен на крепкой металлической опорной раме, которая обеспечивает устойчивость оборудования и снижает вибрации во время работы. Такое решение также поднимает блок над уровнем земли, защищающим его от снега, влаги и облегчающим техническое обслуживание.
Блок расположен вблизи фасада дома с соблюдением требуемого отступа от стены. Это позволяет вентиляторам свободно захватывать и выбрасывать воздух, что важно для стабильной работы теплового насоса в холодное время года.
Подводимые трубопроводы аккуратно упакованы в теплоизоляцию, которая предотвращает потери тепла и защищает трассы от воздействия низких температур. Трубы заведены в здание через стену с герметизацией прохода и дополнительной защитой.
Электрическое подключение выполнено в изолированном кабель-канале с соблюдением требований безопасности: установлена выделенная линия, защитный автомат и заземление. Все кабели надежно закреплены и защищены от погодных условий. Также организован отвод конденсата, чтобы предотвратить его накопление и замерзание в зимний период.
Такой вариант монтажа обеспечивает надежную, тихую и эффективную работу теплового насоса, гарантирует долговечность оборудования и аккуратный вид на территории дома.

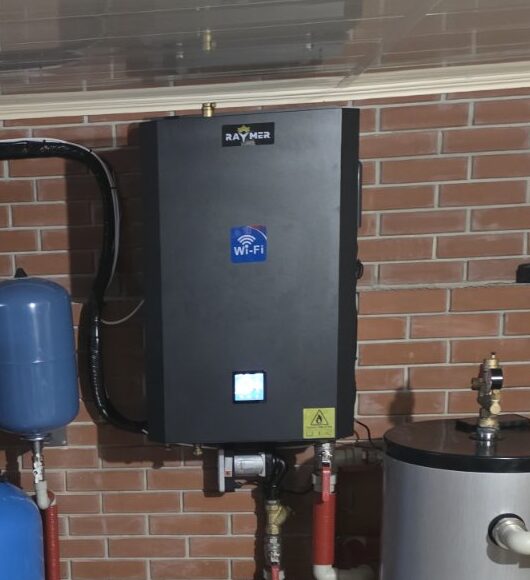

2. Монтаж внутреннего блока теплового насоса Raymer RAY-24DS2-EVI
Гидромодуль закреплен на стене в центральной части помещения – это позволяет организовать правильное распределение трубопроводов и оставить достаточно места для сервисного доступа. Подключение к буферной емкости, бойлеру и распределительному коллектору выполнено полипропиленовыми трубами с теплоизоляцией красного цвета, что минимизирует теплопотери и обеспечивает аккуратный вид системы.
Под гидромодулем находятся ключевые элементы системы:
- циркуляционные насосы, обеспечивающие стабильную подачу теплоносителя в разные контуры;
- расширительные баки (монтаж выполнены сразу с двумя баками), которые компенсируют изменение объема теплоносителя во время нагрева и гарантируют безопасное давление в системе;
Запорная арматура, установленная на каждом подключении для удобного обслуживания и возможности локального отключения узлов.
Проводка и управляющие кабели аккуратно выведены в защитных каналах, а все соединения промаркированы, что облегчает эксплуатацию и сервисное обслуживание.

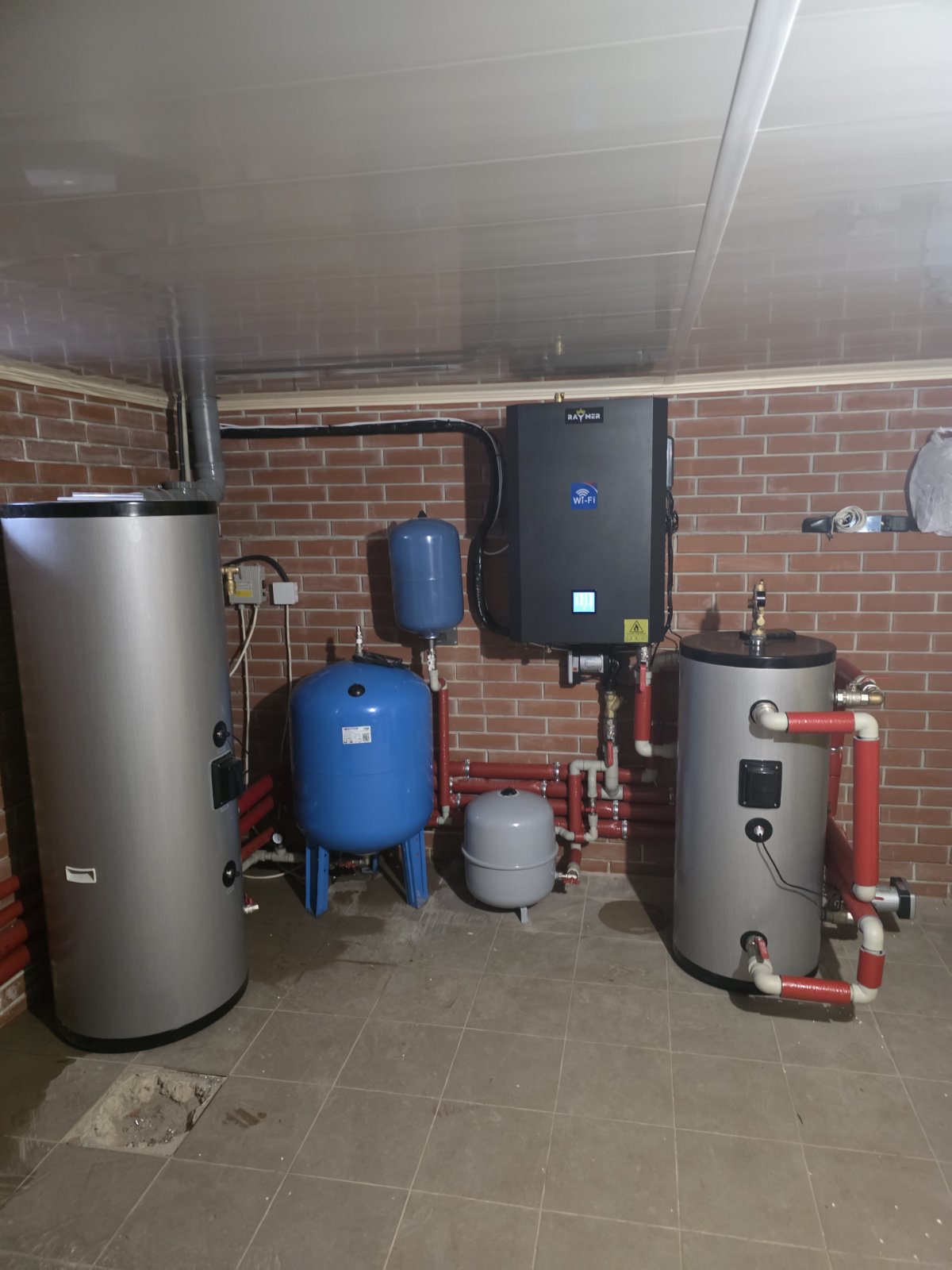

Рядом с гидромодулем расположены два важных элемента – бойлер косвенного нагрева для ГВС и буферная емкость, стабилизирующая работу теплового насоса. Взаимное расположение оборудования обеспечивает короткие трассы подключения и минимальные теплопотери.

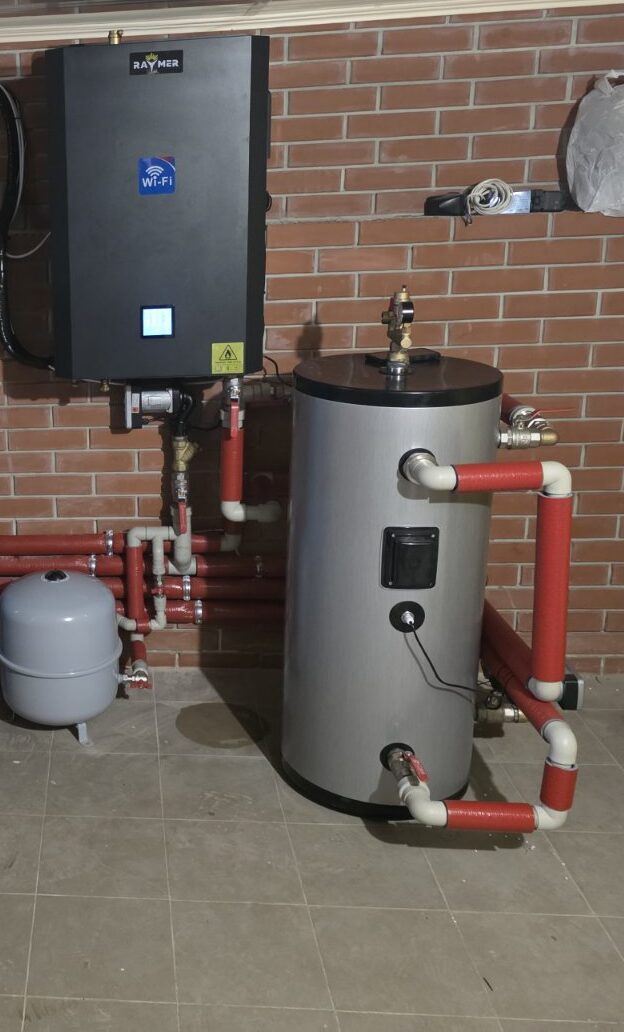

3. Установка и подключение буферной емкости Raymer IMP 100 к гидромодулю
Одним из ключевых элементов системы стала буферная емкость Raymer IMP 100, обеспечивающая стабильность гидравлики, правильную работу теплонасосного цикла и повышающую общую энергоэффективность системы.
Буферная емкость Raymer IMP 100 была установлена в котельном помещении рядом с гидромодулем. Для монтажа было выполнено:
- Размещение емкости на ровной бетонной основе с соблюдением доступа ко всем сервисным зонам.
- Выравнивание емкости по вертикали для корректной работы внутренних теплообменных контуров.
- Подвод подающих и обратных магистралей от теплового насоса с использованием теплоизолированных труб, что уменьшает тепловые потери.
- Полное термоизолирование трубопроводов, включая участки подачи и обратки.
Буфер подключен к классической схеме гидравлической развязки между тепловым насосом и системой отопления дома. Выполнены следующие работы:
- Подача теплового насоса заведена в верхний патрубок буфера.
- Обратный контур теплового насоса подключен к нижнему патрубку.
- Выход на систему отопления взят из боковых патрубков буферной емкости – подача сверху, обратка снизу.
- Для корректной работы системы установлены запорная арматура, сервисные краны и сливные точки.
- Гидромодуль Raymer физически и функционально соединен с буферной емкостью, обеспечивая стабильный поток теплоносителя вне зависимости от количества включенных контуров в доме.
- Дополнительно подключена группа безопасности, расширительные баки и циркуляционные насосы в соответствии с проектной схемой.
4. Установка бака ГВС Raymer DWHP 250 L

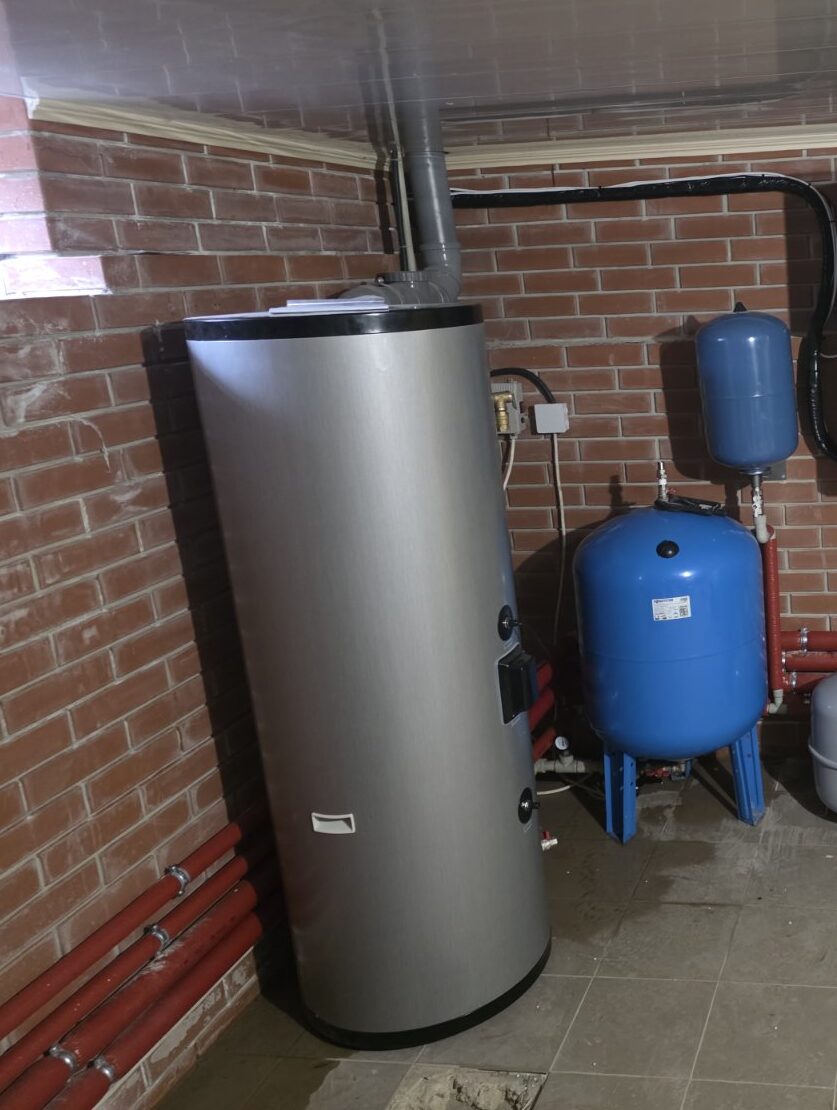

В котельном помещении выполнен монтаж бака ГВС Raymer DWHP 250 L, который работает как основной накопительный резервуар для горячей воды, нагретой тепловым насосом. Он расположен слева, рядом с расширительным баком и гидравлической обвязкой.
Бак установлен на ровное основание с достаточным доступом к передней части и сервисным зонам. Ориентация бака обеспечивает удобный подвод теплоносителя от теплового насоса и возможность подключения электрического тена (как резервного источника). Предусмотрены проходы для технического обслуживания, включая ревизии анода и подключение датчиков.
Подача теплоносителя от теплового насоса входит в верхний теплообменник бака ГВС. Обратный контур подключен к нижнему патрубку теплообменника – это обеспечивает максимально эффективный тепловой отбор.
Установлены все необходимые элементы безопасности: предохранительный клапан, обратный клапан, смесительный узел (для ограничения температуры подачи к потребителям).
Подключена холодная вода к нижнему входу бака с монтажом группы безопасности для ГВС.
Выход горячей воды заводится в магистраль ГВС дома через тройник, оснащенный сервисным краном.
Интеграция с тепловым насосом
Бак Raymer DWHP 250 L подключен как основной контур ГВС к тепловому насосу Raymer RAY-24DS2-EVI через гидромодуль. Работа бака управляется контроллером теплового насоса: датчик температуры установлен в соответствующем гнезде бака. Система обеспечивает приоритет нагрева ГВС – при необходимости тепловой насос переключается в режим подогрева бака.
Функциональные преимущества установленного решения
- Запас горячей воды 250 л полностью покрывает потребности дома площадью 300 м².
- Внутренний теплообменник обеспечивает максимально эффективную передачу тепла тепловому насосу.
- Вертикальная конструкция бака обеспечивает правильную стратификацию воды – горячая вода накапливается сверху и доступна сразу при открытии крана.
- Установленные элементы безопасности и термоизоляция обеспечивают безопасность и минимальные тепловые потери.
Экономичность теплового насоса для большого дома
В домах площадью более 250-300 м² расходы на отопление всегда являются одним из ключевых факторов комфорта и бюджета. Тепловой насос позволяет значительно снизить счета за энергию благодаря высокому коэффициенту преобразования: с каждого 1 кВт электроэнергии владелец получает 3–4 кВт тепла. По сравнению с электрическим котлом экономия составляет до 75%, а по сравнению с газовым – 30–50%. Для большого дома это означает возможность сократить сезонные расходы на отопление на десятки тысяч гривен, не жертвуя комфортом и не изменяя образ жизни.
Стабильность и равномерность отопления больших площадей
Тепловой насос эффективно работает даже в больших коттеджах с несколькими этажами и сложной гидравликой. Он обеспечивает стабильный и равномерный прогрев систем теплых полов, фанкойлов или радиаторов. Современные модели легко поддерживают необходимую температуру в большом количестве контуров, что позволяет системе работать плавно и без резких перепадов. Это гарантирует комфорт во всем доме вне зависимости от погоды, теплоизоляции или архитектуры здания.
Минимальные затраты на обслуживание
Одним из ключевых преимуществ теплового насоса является отсутствие необходимости регулярного сервисного вмешательства. В отличие от газовых или твердотопливных котлов он не требует чистки, контроля горения или ухода за дымоходами. Надежность оборудования и продолжительный ресурс компрессора позволяют использовать систему десятилетиями с минимальными эксплуатационными затратами. Для больших домов это означает не только экономию средств, но и значительную экономию времени владельца.
Тепловой насос как часть независимой энергосистемы
Современные тепловые насосы легко интегрируются в полностью или частично автономные энергетические системы. Они могут работать вместе с солнечными панелями, гибридными инверторами и аккумуляторными батареями, формируя независимую от сети энергосистему дома. В такой конфигурации тепловой насос использует дневную энергию солнца для нагрева дома или горячей воды, а при наличии аккумуляторов может продолжать работу даже при отключении электроснабжения. Это позволяет владельцу минимизировать использование электричества из сети, снизить счета и защититься от перебоев в подаче электроэнергии.
Комфорт и полная автоматизация системы
Тепловой насос работает полностью автоматически, адаптируясь к погодным условиям и поддерживая оптимальную температуру без участия пользователя. Он не нуждается в ежедневном вмешательстве, не создает шума, запахов или продуктов горения, а вся система работает тихо и незаметно. Для большого дома это особенно важно – владелец получает стабильный комфорт в каждом помещении, независимо от сезона, с минимальными усилиями и максимальной эффективностью.
