Грунтовый (геотермальный) тепловой насос Raymer RAY-17WW (380В) в частном доме г. Дубно

Задачи и решения

Задача:

Владелец частного дома в г. Дубно, Ровенская область, обратился с желанием уменьшить расходы на отопление и горячее водоснабжение. Учитывая повышение цен на традиционные энергоносители, клиент искал решение, которое позволило бы оптимизировать расходы и обеспечить стабильное теплоснабжение в доме.

Основная цель заключалась в установке системы отопления, которая бы работала независимо от внешних температурных условий и обеспечивала максимальную эффективность. Для достижения этого было принято решение установить грунтовой (геотермальный) тепловой насос Raymer RAY-17WW.

Решение:

Установка геотермального теплового насоса Raymer RAY-17WW (380В) позволила обеспечить эффективное использование энергии земли для обогрева дома. Этот вид тепловых насосов позволяет значительно снизить затраты на отопление за счет использования стабильной температуры земли, которая не меняется в течение года.

По сравнению с традиционными газовыми или электрическими котлами, грунтовой тепловой насос имеет существенно более высокий коэффициент полезного действия (КПД) и экономит энергию на уровне 60-70%.

Проект предусматривал бурение скважины глубиной 28 м и погружение теплообменника на рекомендованную глубину 8 м, что обеспечивает оптимальную эффективность работы насоса. Кроме того, была интегрирована система ГВС с баком косвенного нагрева Raymer DHWP 200L, что позволяет обеспечить дом горячей водой. Для автоматизации и повышения эффективности работы системы дополнительно установлен трехходовой клапан Raymer 325 TW, который регулирует потоки теплоносителя, а также расширительный бак, обеспечивающий безопасность всей системы.

Выполненный объем работ

Во время выполнения работ было реализовано несколько ключевых этапов, каждый из которых требовал высокой точности и профессионализма. Все работы проводились с учетом требований безопасности и с использованием современного оборудования.

1. Анализ существующей системы отопления:
   Перед началом работ был проведен детальный анализ существующей системы отопления и строительной инфраструктуры. Важно было учесть все нюансы здания, включая его теплоизоляцию, наличие радиаторов и трубопроводов, а также доступ к месту бурения скважины. Это позволило разработать оптимальную схему интеграции геотермального теплового насоса в существующую систему.
2. Бурение скважины:
   Основной сложностью этого этапа было обеспечение достаточной глубины скважины для эффективной работы теплового насоса. Выбор глубины 28 м был обусловлен необходимостью доступа к стабильному слою земли с постоянной температурой. Работы проводились с помощью специального бурового оборудования, которое обеспечило точное и безопасное бурение.
3. Установка теплообменника:
   Теплообменник был погружен на глубину 8 м, что соответствует рекомендациям производителя для максимальной эффективности. Для его установки использовались материалы с высокой теплопроводностью, которые обеспечивают эффективную передачу тепла от земли к теплоносителю.
4. Монтаж теплового насоса и вспомогательного оборудования:

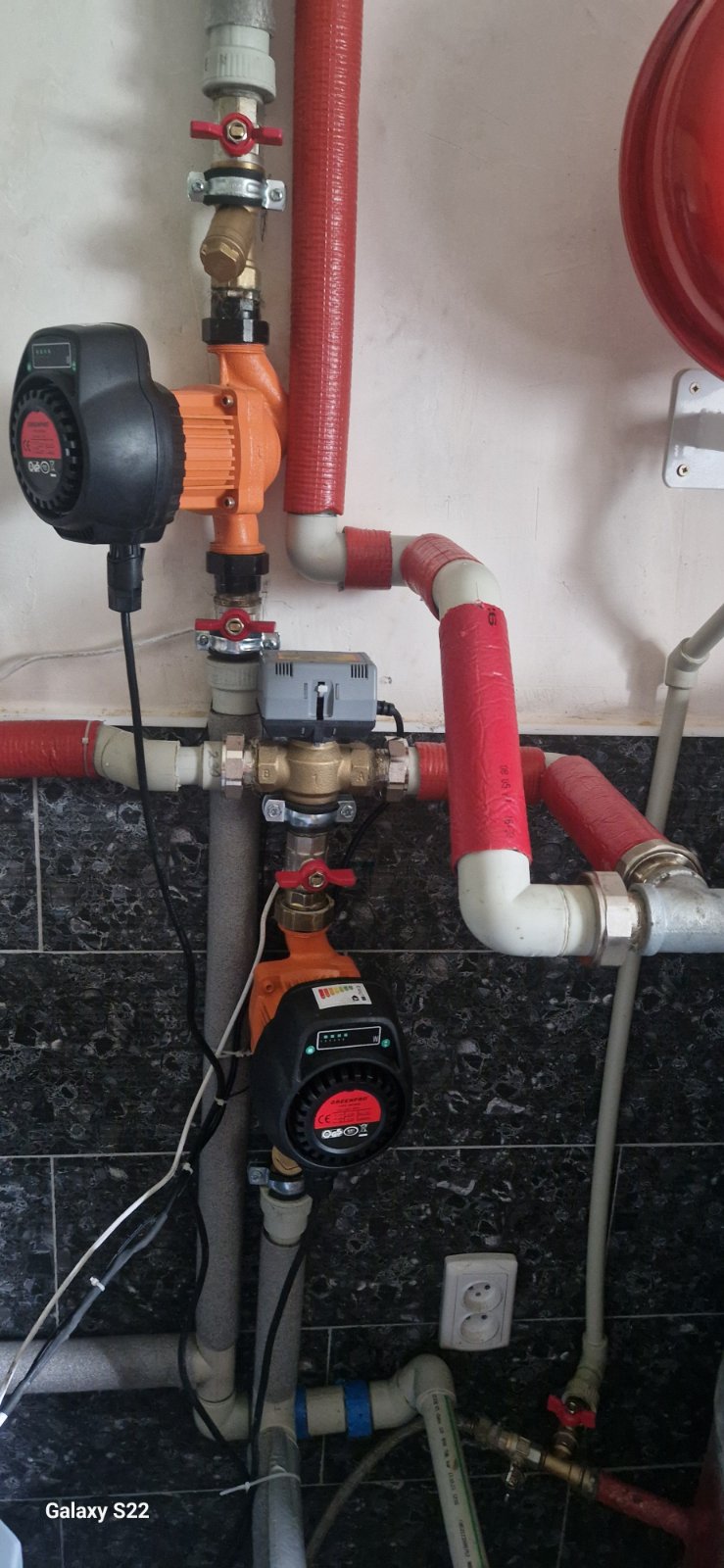

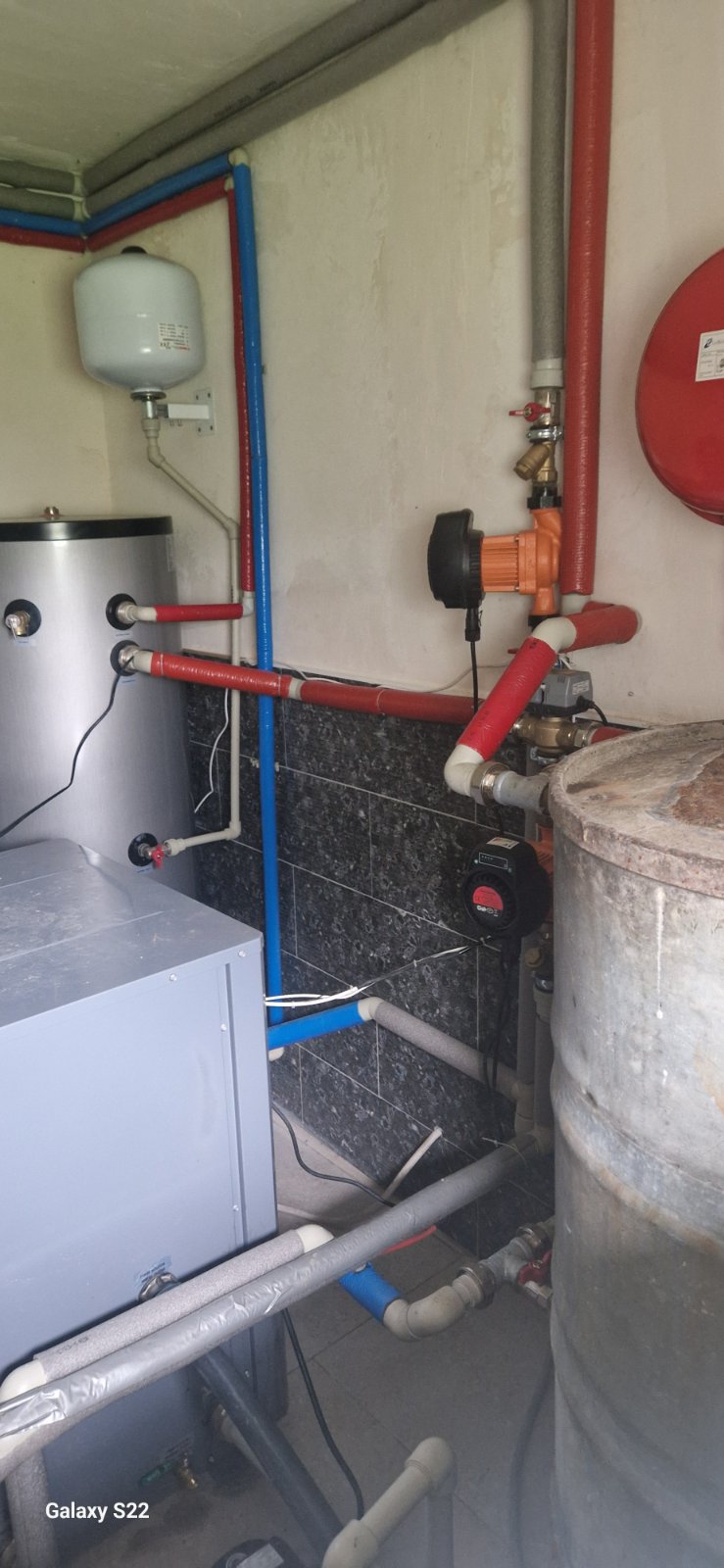

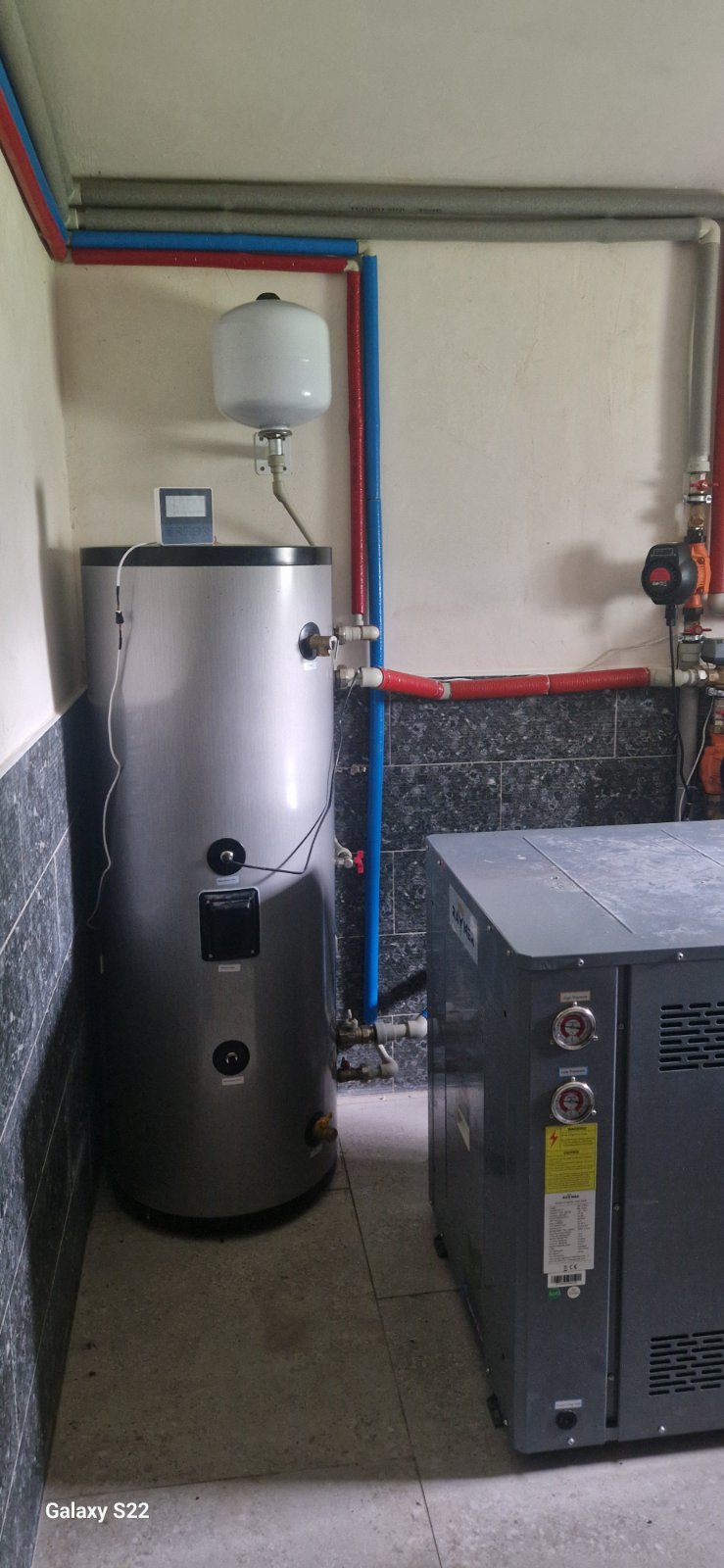

   Следующим этапом была установка геотермального теплового насоса Raymer RAY-17WW. Это предусматривало подключение насоса к существующей системе отопления дома, установка бака косвенного нагрева для ГВС и интеграцию трехходового клапана. Дополнительно был установлен расширительный бак для обеспечения стабильности давления в системе.
5. Подключение и настройка:
   После завершения монтажных работ система была подключена к электросети и настроена на оптимальный режим работы. Это включало настройку температурных параметров, работу с трехходовым клапаном и баками, а также проверку эффективности системы на различных режимах работы.



Особенности и характеристики грунтового (геотермального) теплового насоса Raymer RAY-17WW (380В)

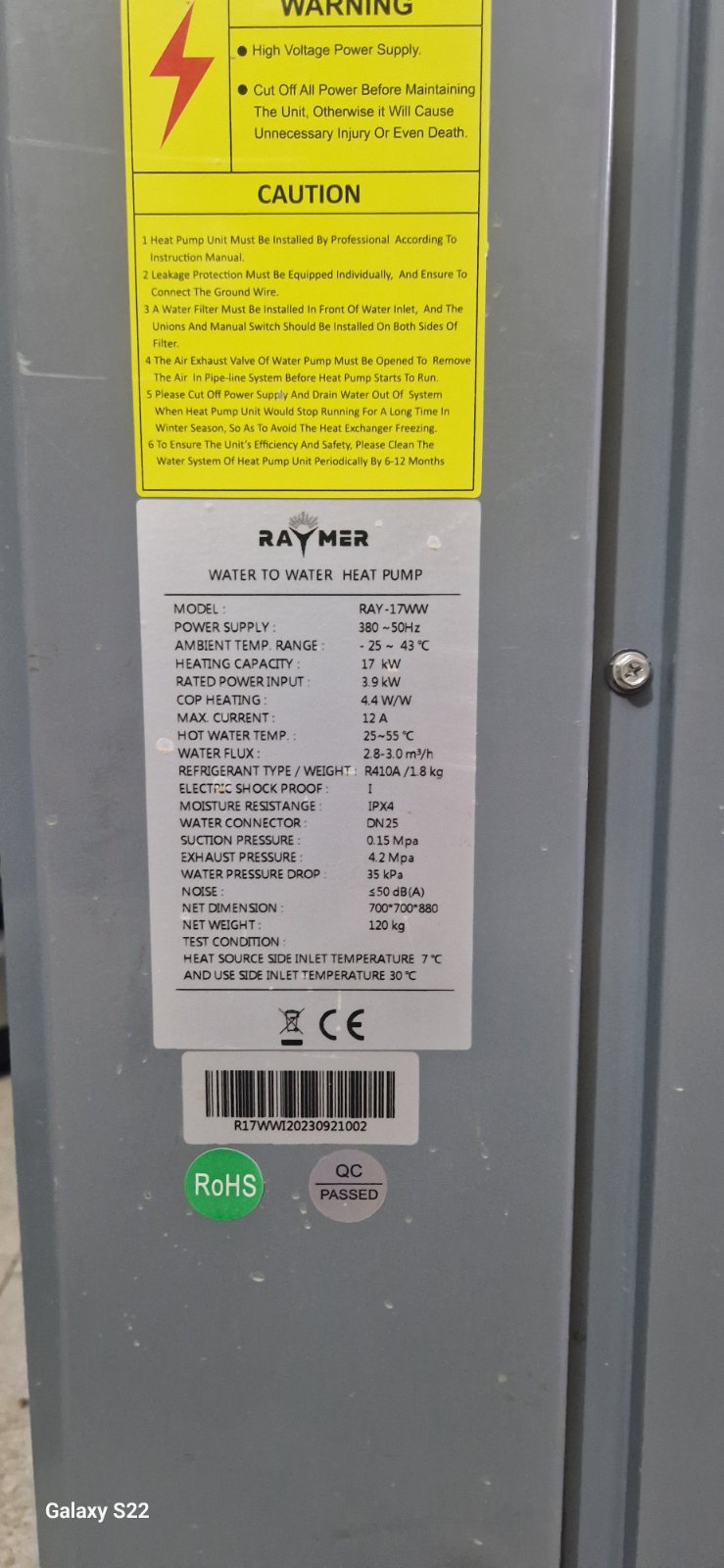

Грунтовый тепловой насос Raymer RAY-17WW является современным решением для отопления частных домов. Основные технические характеристики этого насоса позволяют ему работать с высокой эффективностью при низких эксплуатационных расходах.

1. Мощность и эффективность:
   Тепловая мощность Raymer RAY-17WW составляет 17 кВт, что обеспечивает эффективное отопление домов площадью до 200 кв.м. Благодаря инверторной технологии насос автоматически регулирует свою мощность в зависимости от потребностей в тепле, что позволяет значительно снизить энергопотребление. Коэффициент эффективности (COP) этого насоса может достигать 4, что означает, что на каждый киловатт потребленной электроэнергии вырабатывается до 4 киловатт тепла.
2. Экологичность:
   Raymer RAY-17WW использует энергию земли, что является возобновляемым источником. Это значительно снижает выбросы CO2 по сравнению с традиционными газовыми или электрическими котлами, делая его экологически чистым решением для отопления.
3. Надежность и долговечность:
   Тепловой насос Raymer RAY-17WW изготовлен из высококачественных материалов, обеспечивающих длительную эксплуатацию. Корпус насоса устойчив к коррозии и механическим повреждениям, а инверторная технология снижает износ компонентов, что увеличивает срок службы системы.
4. Возможность работы с ГВС:

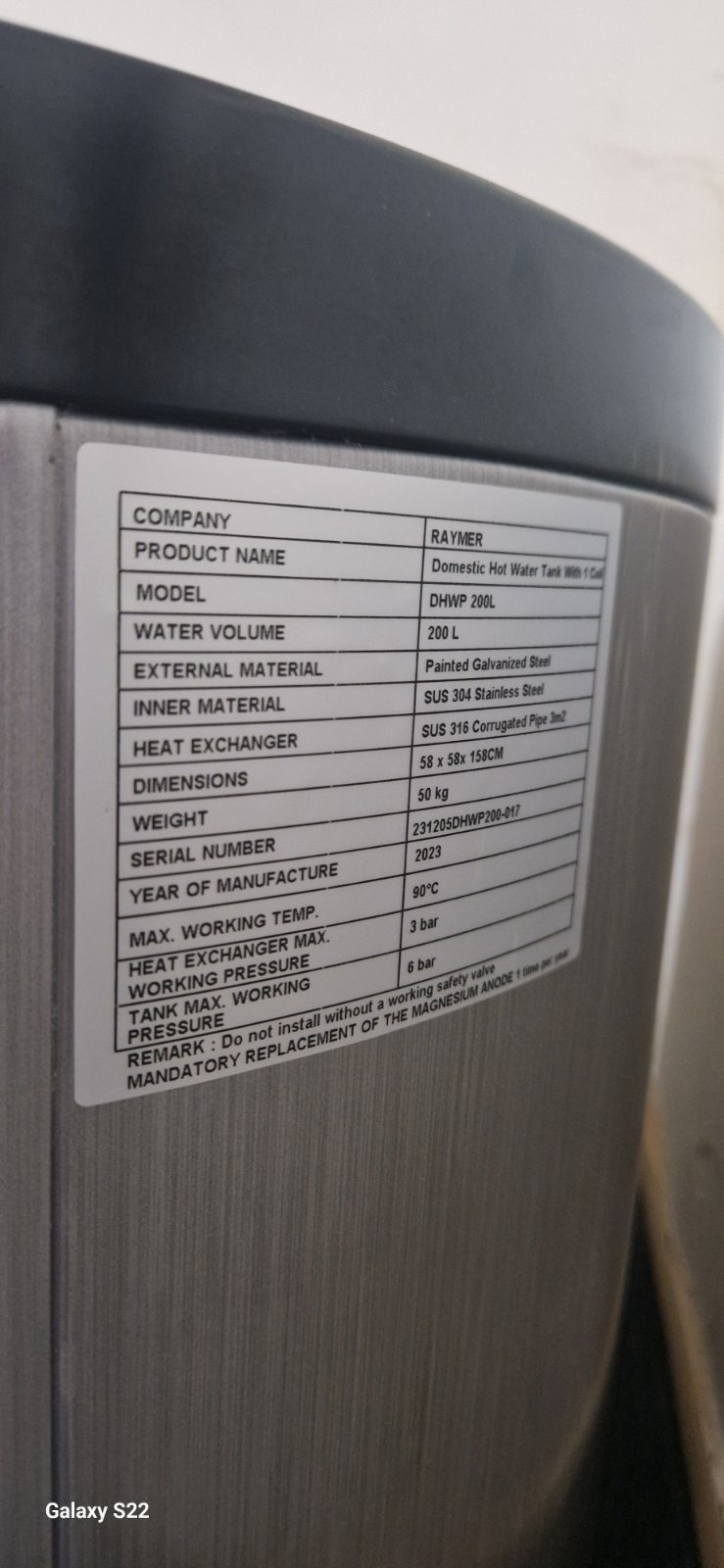

   Raymer RAY-17WW может использоваться не только для отопления, но и для горячего водоснабжения. Интеграция с баком косвенного нагрева Raymer DHWP 200L позволяет обеспечить дом горячей водой в достаточном количестве, даже при высоких требованиях к ее потреблению.
5. Автоматизация работы:
   Тепловой насос оснащен современной системой управления, позволяющей автоматизировать процесс отопления и горячего водоснабжения. Система управления позволяет настраивать температуру в разных зонах дома, обеспечивая максимальный комфорт для жильцов.
6. Безопасность и надежность:
   Расширительный бак, подключенный к системе, обеспечивает стабильность давления, что является важным аспектом для безопасности и долговечности всей системы отопления.

Польза для клиента

Установка геотермального теплового насоса Raymer RAY-17WW в частном доме в г. Дубно принесло клиенту значительные преимущества, которые выражаются не только в финансовой экономии, но и в повышении комфорта и экологичности жилья.

1. Экономия на отоплении:
   Геотермальные тепловые насосы известны своей высокой эффективностью и низкими эксплуатационными расходами. По расчетам, клиент сможет снизить свои расходы на отопление до 60-70% по сравнению с использованием традиционных газовых котлов. Это особенно важно в условиях постоянного роста цен на энергоносители.
2. Повышение комфорта:
   Инверторная технология, используемая в Raymer RAY-17WW, позволяет автоматически регулировать мощность насоса в зависимости от температурных условий, что обеспечивает постоянный комфорт в доме. Кроме того, возможность управления насосом через систему автоматизации позволяет создавать индивидуальные температурные зоны в доме.
3. Экологическая ответственность:
   Выбор геотермального теплового насоса свидетельствует об ответственном отношении клиента к экологии. Использование возобновляемых источников энергии значительно снижает выбросы парниковых газов, что положительно влияет на окружающую среду.
4. Долговечность и надежность:
   Благодаря использованию высококачественных материалов и современных технологий, установленный тепловой насос обеспечит стабильную работу системы отопления в течение многих лет без необходимости частых ремонтов.
5. Обеспечение горячей воды:
   Интеграция бака косвенного нагрева позволяет эффективно обеспечивать дом горячей водой, что добавляет комфорта в повседневной жизни.
6. Безопасность системы:
   Установка расширительного бака позволяет избежать проблем с перепадами давления, что обеспечивает безопасную и надежную работу всей системы отопления.
7. Инвестиция в будущее:
   Установка геотермального теплового насоса является выгодной инвестицией, которая не только снижает текущие расходы на энергоресурсы, но и повышает стоимость недвижимости. Домовладельцы, которые используют современные системы отопления, могут рассчитывать на более высокую оценку своего дома в случае продажи.



Установка геотермального теплового насоса Raymer RAY-17WW в частном доме в г. Дубно позволила клиенту достичь значительной экономии на отоплении, повысить комфорт проживания и сделать свой дом экологически ответственным.

Благодаря высокой эффективности, надежности и долговечности этого оборудования, клиент может рассчитывать на стабильную работу системы отопления в течение многих лет, что делает этот проект выгодной инвестицией в будущее.
