Монтаж теплового насоса Raymer RAY-13DS2-EVI в доме площадью 142 м²

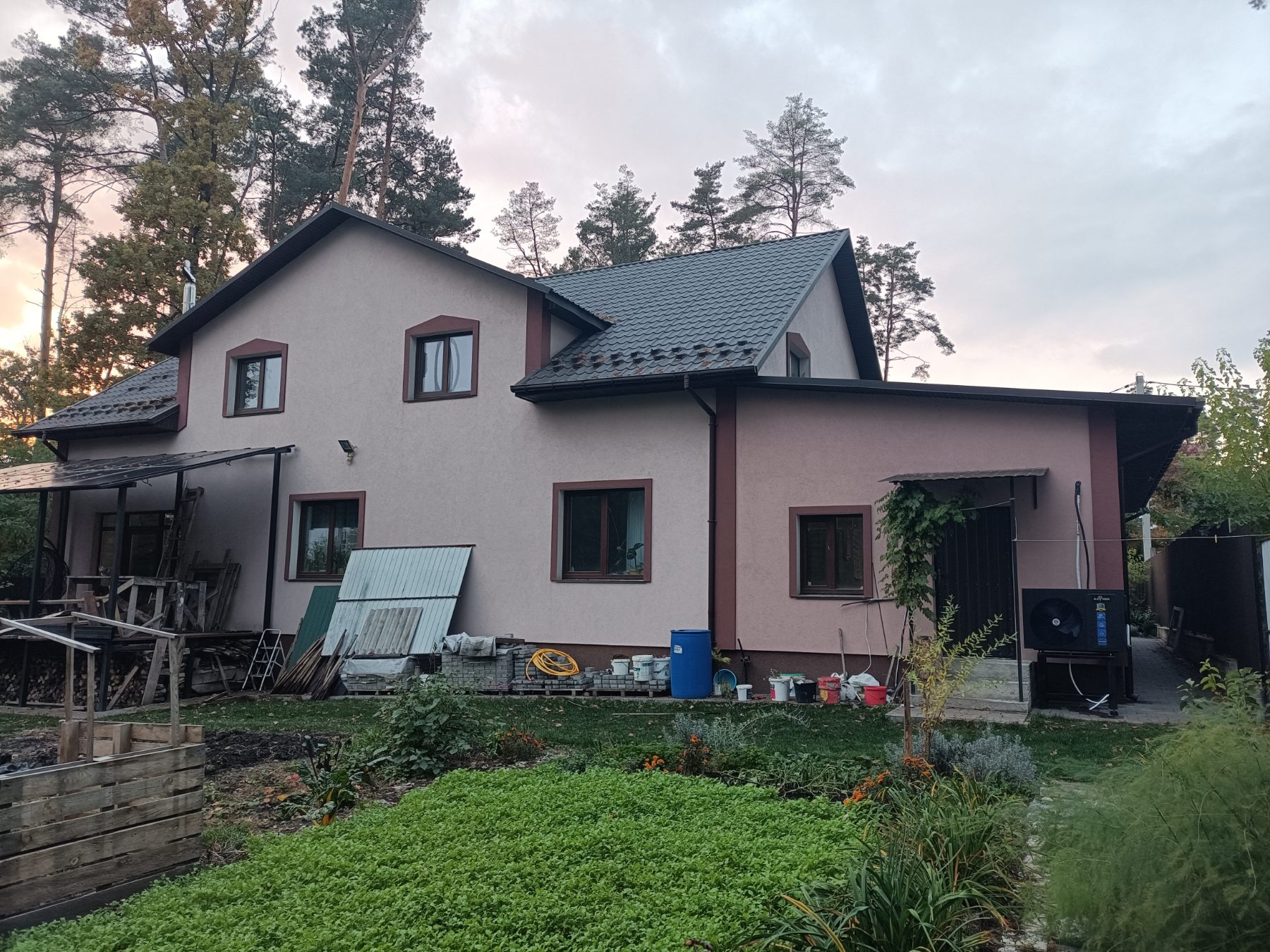

Владелец частного дома площадью 142 м² принял решение перейти на современное энергоэффективное отопление, установив тепловой насос Raymer RAY-13DS2-EVI. Монтаж системы был выполнен самостоятельно заказчиком под техническим руководством наших инженеров, что позволило совместить профессиональный контроль качества и рациональный подход к реализации проекта.
Дом оборудован системой теплого пола площадью 80 м² на первом этаже, а второй этаж отапливается радиаторами, что обеспечивает равномерный комфорт по всему зданию.
Основной целью монтажа стало создание надежной, экономичной и экологичной системы отопления, которая бы работала стабильно даже при низких температурах, гарантируя минимальные затраты на электроэнергию.

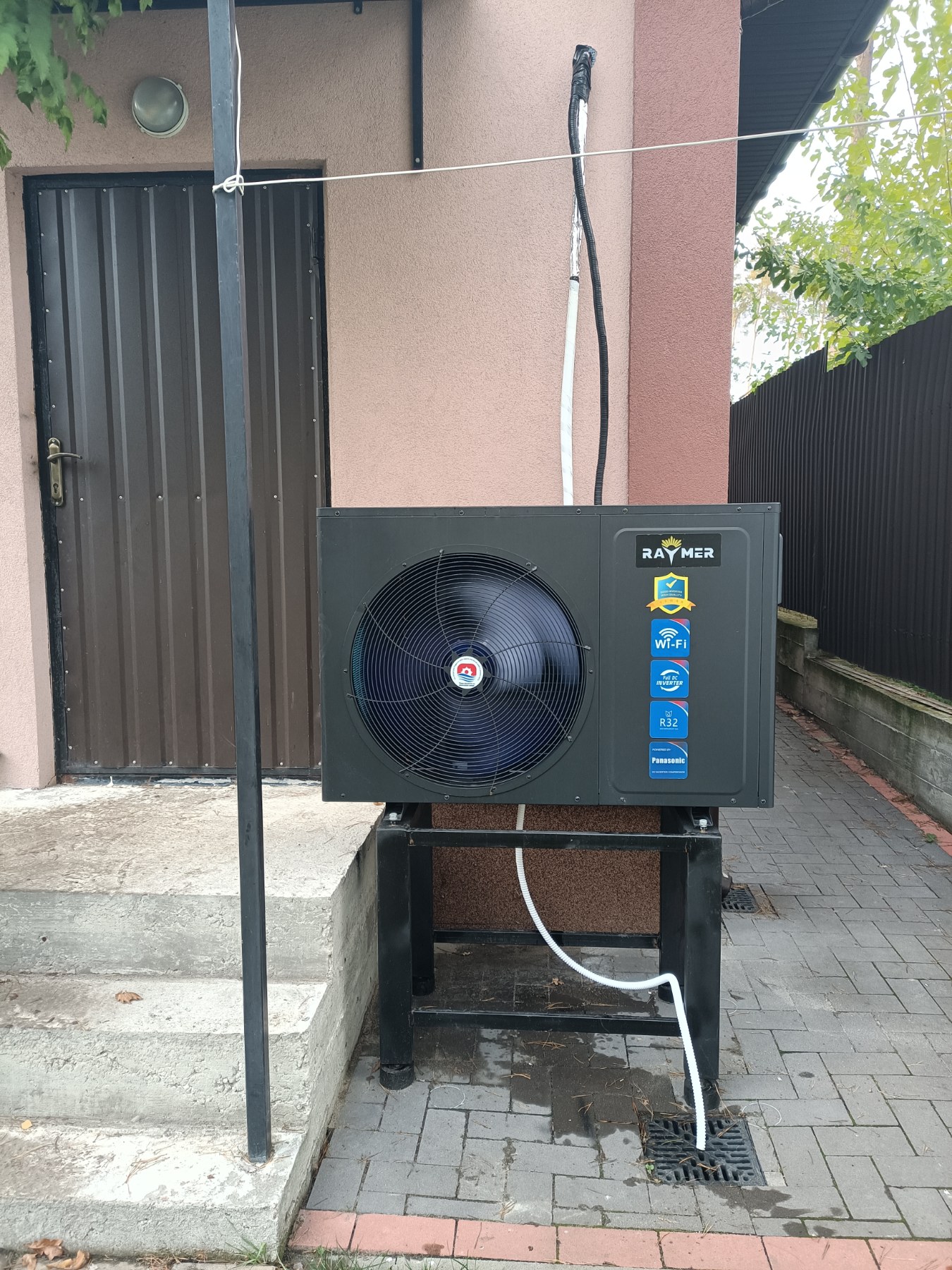

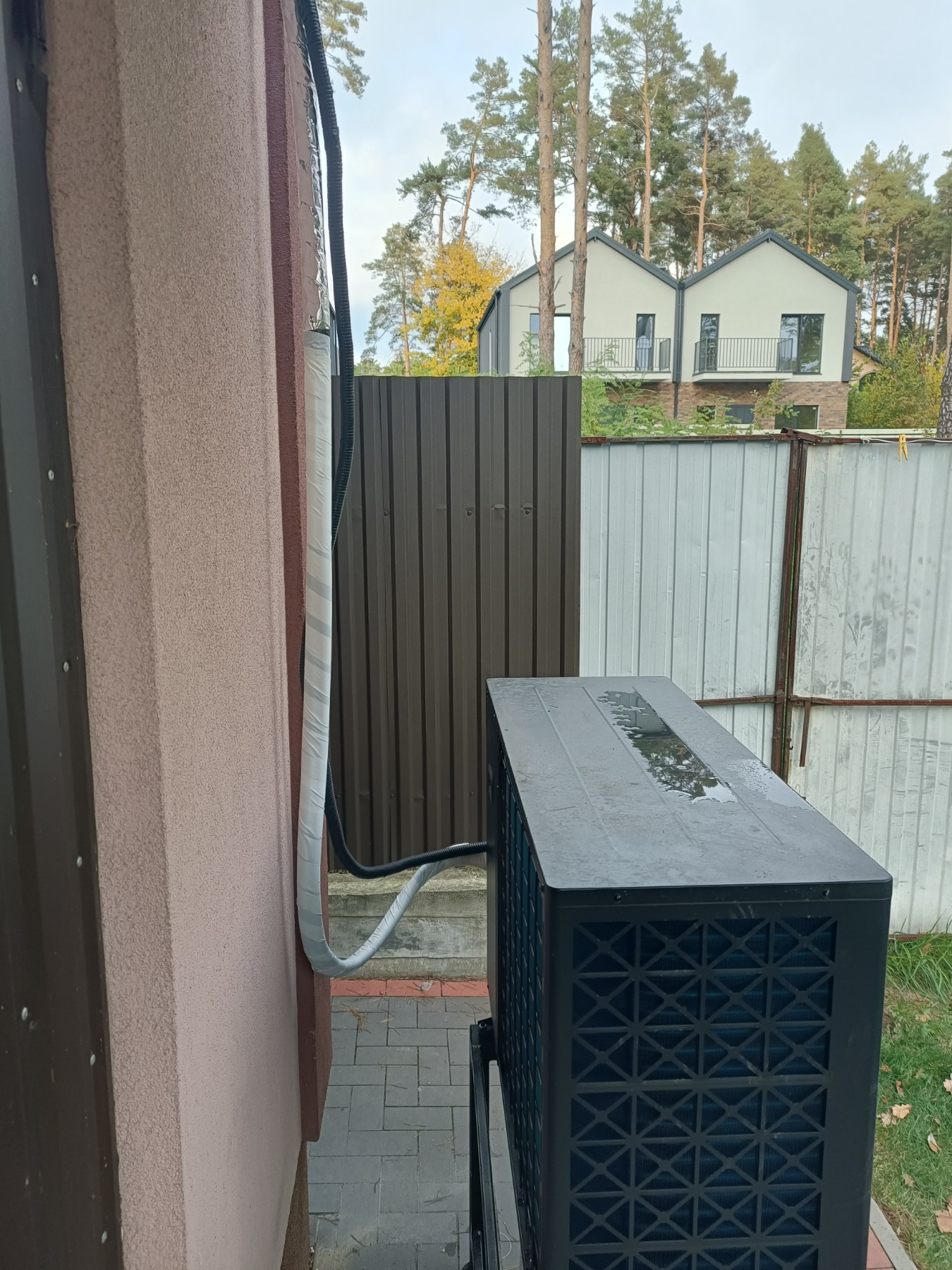

Наружный блок теплового насоса Raymer RAY-13DS2-EVI был установлен на заднем дворе дома, параллельно стене, где расположена котельная. Такое размещение позволяет обеспечить оптимальную циркуляцию воздуха, свободный доступ для технического обслуживания и минимизировать уровень шума в жилых помещениях.

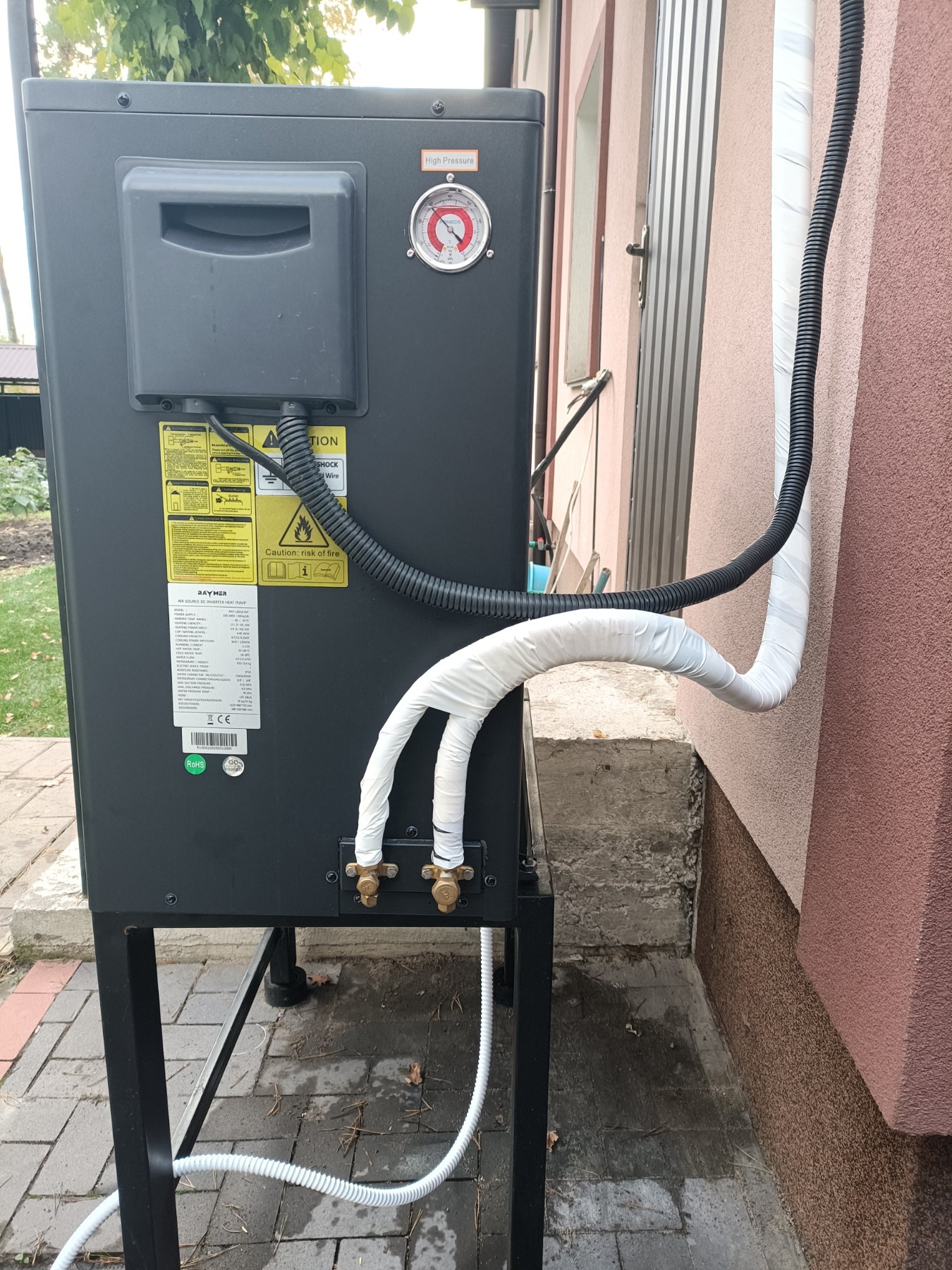

Для монтажа была использована прочная антивибрационная основа, которая предотвращает передачу колебаний на стены дома и продлевает срок службы компрессора. Подключение выполнено через фреоновую магистраль оптимальной длины, которая соединяет внешний блок с гидромодулем в котельной.
Установка проведена с соблюдением всех требований по отводу конденсата и защите от промерзания, благодаря чему система работает стабильно даже в зимний период.
2. Монтаж внутреннего блока теплового насоса Raymer RAY-13DS2-EVI

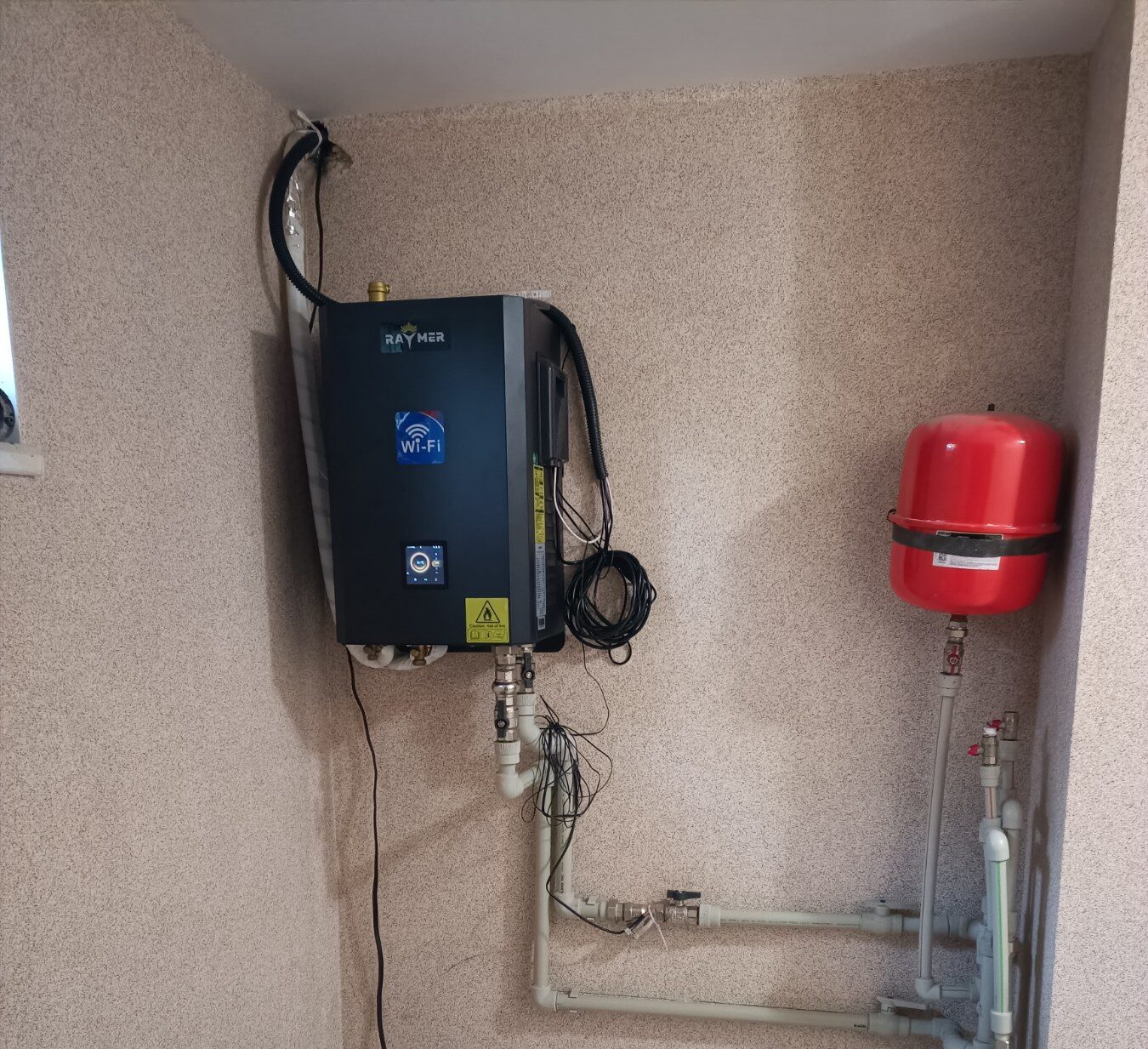

Внутренний блок теплового насоса Raymer RAY-13DS2-EVI был установлен в котельной дома, что обеспечивает удобный доступ к оборудованию для сервисного обслуживания и защищает его от воздействия внешних факторов.
Гидромодуль размещен на стене, что позволило максимально рационально использовать пространство. Рядом установлен расширительный бак, который компенсирует изменение объема теплоносителя при нагревании, обеспечивая стабильность давления в системе.
Фреоновая магистраль проходит через изолированное отверстие в стене и соединяет внутренний блок с внешним. Для повышения эффективности теплообмена все трубопроводы надежно утеплены, а система подключена к отопительным контурам теплого пола и радиаторов через буферную емкость.
Монтаж выполнен аккуратно и технически грамотно: соблюдены требования к длине и диаметру фреоновых трасс, установлена запорная арматура и дренажные соединения, обеспечивающие стабильную и безопасную работу всей системы.
3. Стабилизатор напряжения для защиты техники и теплового насоса.

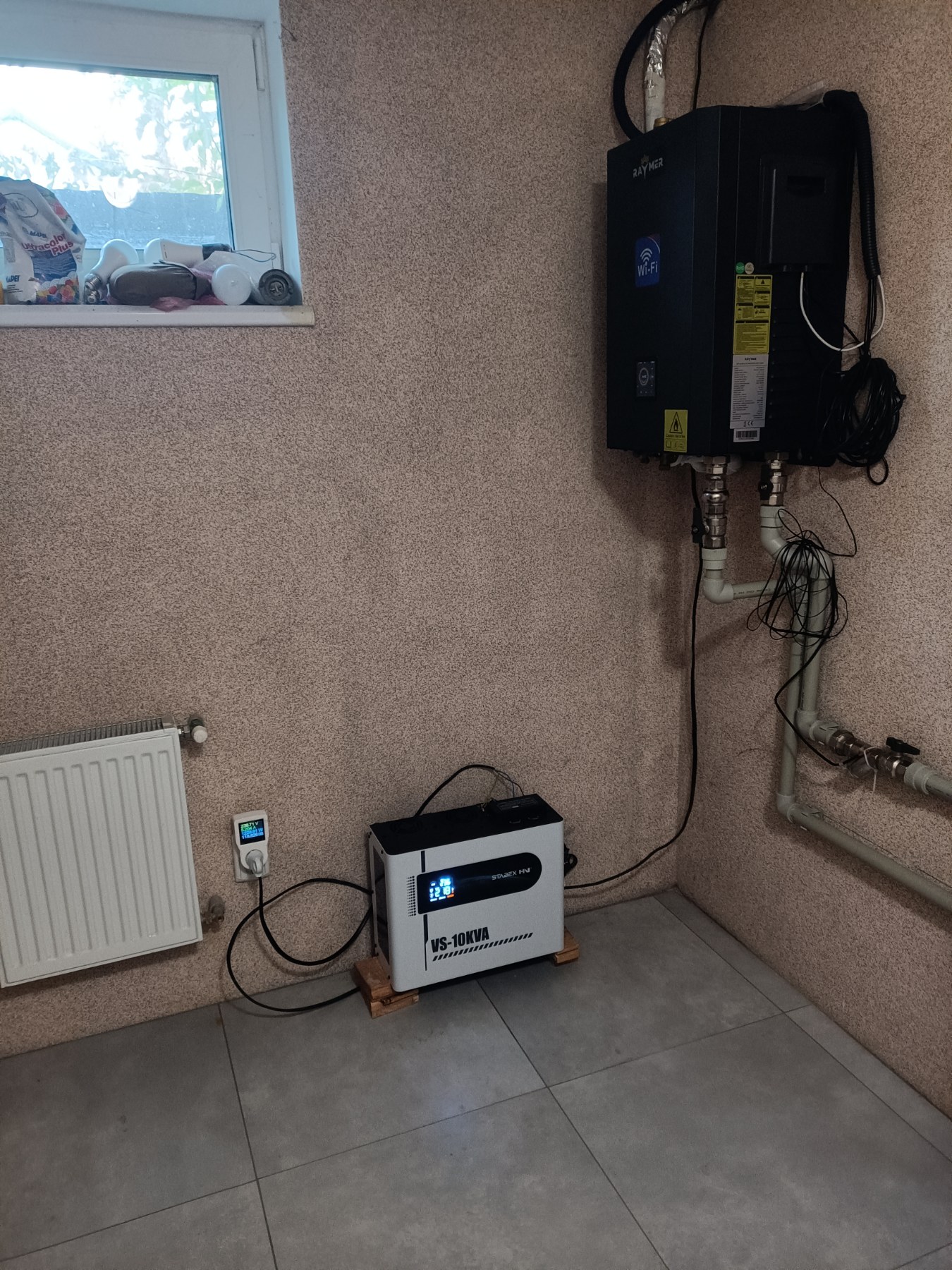

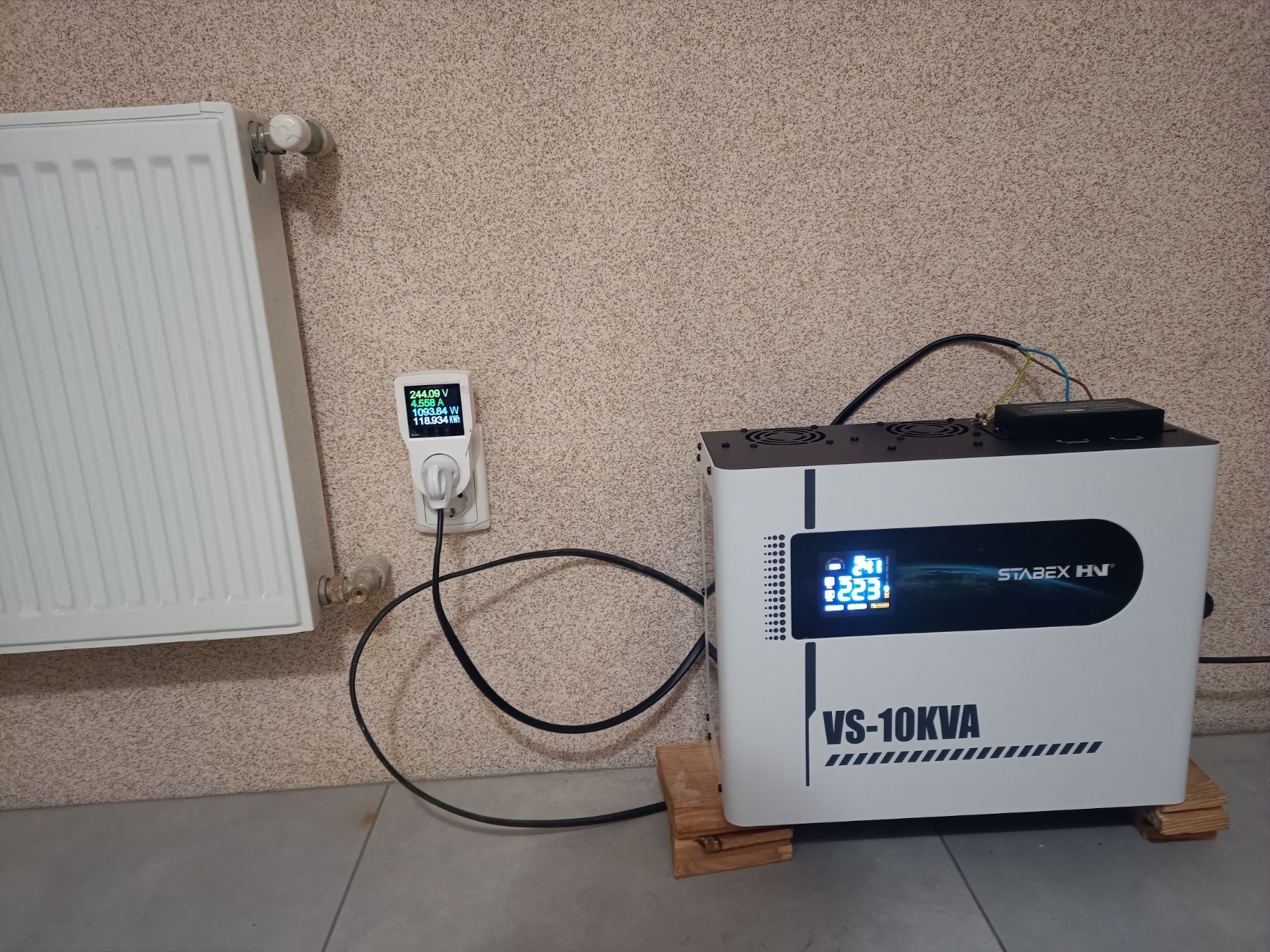

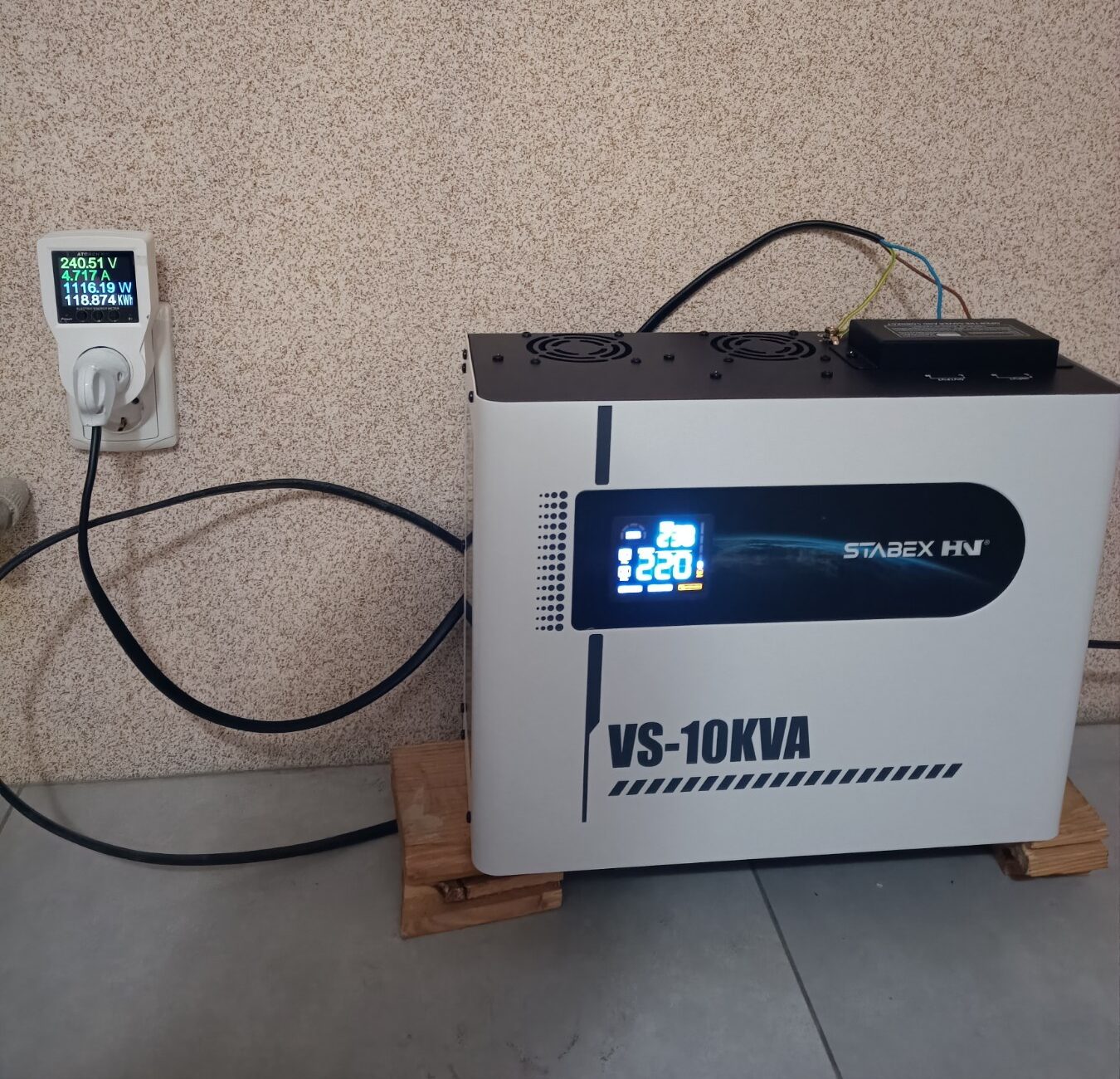

Для защиты всей системы от перепадов напряжения установлен стабилизатор Stabex VS-10KVA.
Это устройство обеспечивает стабильное питание теплового насоса и гидромодуля, что особенно важно при работе инверторного компрессора.
Стабилизатор автоматически выравнивает напряжение в диапазоне 120–290 В, поддерживая его с погрешностью не более 4%. Благодаря симисторному типу регулирования, он работает бесшумно, без реле, что уменьшает риск износа контактов и повышает долговечность.
Использование стабилизатора такого типа — это надежная защита электроники теплового насоса, контроллера Wi-Fi, циркуляционных насосов и другого оборудования котельной от перенапряжения или просадки питания, что особенно актуально для загородных домов.
Вывод: польза данной системы отопления для клиента
Использование теплового насоса Raymer RAY-13DS2-EVI в сочетании со стабилизатором напряжения Stabex VS-10KVA — это современное, эффективное и экономичное решение, которое имеет ряд значительных преимуществ по сравнению с традиционными источниками отопления:
✅ Экономия до 70–80% энергии Тепловой насос не сжигает топливо, а переносит тепло из окружающего воздуха в систему отопления. Коэффициент эффективности (COP ≈ 4,5) означает, что из 1 кВт электроэнергии устройство вырабатывает до 4,5 кВт тепловой энергии — это в несколько раз выгоднее, чем газовые или электрические котлы.
✅ Полная независимость от газа Владелец не зависит от газовых сетей, тарифов и поставщиков. Система может работать даже от солнечных панелей или резервного питания, обеспечивая энергетическую автономность дома.
✅ Отопление, охлаждение и ГВС в одном устройстве В отличие от твердотопливных или газовых котлов, тепловой насос способен не только обогревать, но и охлаждать помещения летом, а также обеспечивать горячее водоснабжение — полноценная климатическая система «3 в 1».
✅ Безопасность и экологичность Система не производит продуктов сгорания, не требует дымохода и не выделяет угарного газа. Используется экологичный хладагент R290, безопасный для окружающей среды.
✅ Комфорт и автоматизация Интеллектуальное управление через Wi-Fi позволяет удалённо регулировать температуру, режимы работы и контролировать энергопотребление. Всё работает автоматически, без постоянного вмешательства пользователя.
✅ Тихая работа и долговечность Современная конструкция Raymer обеспечивает минимальный уровень шума и вибраций, поэтому насос можно устанавливать даже рядом с жилыми помещениями.
В итоге владелец получает эффективную, надёжную и экологичную систему, которая обеспечивает комфорт в любое время года, снижает расходы на энергию и повышает автономность дома.
