Перед специалистами стояла задача организовать современную и экономически выгодную систему отопления для частного дома площадью 100 кв. м. Заказчику требовалось решение, способное полностью заменить традиционные источники тепла, обеспечивая комфортную температуру в помещениях и подогрев горячей воды в течение всего года.
Основные требования заказчика:
Высокая энергоэффективность: минимизация затрат на электроэнергию при максимальной теплоотдаче.
Автономность: способность системы стабильно работать даже при существенно низких температурах наружного воздуха.
Эстетика и компактность: аккуратный монтаж наружного блока, гармонирующий с экстерьером дома и ландшафтом.
Дистанционное управление: возможность настройки параметров отопления через смартфон.
Решение
Для решения поставленной задачи был выбран воздушный тепловой насос Raymer RAY-10DS2-EVI, работающий на экологичном фреоне R32 и оснащенный компрессором Panasonic. Эта модель оптимально подходит для площади 100 кв. м, обеспечивая необходимую мощность без избыточных затрат ресурсов.
В процессе реализации было выполнено:
Монтаж наружного моноблока на специально подготовленное виброизоляционное основание.
Интеграция интеллектуальной системы управления с модулем Wi-Fi.
Профессиональная гидравлическая обвязка с использованием качественной теплоизоляции для минимизации теплопотерь.
Установка буферной емкости и циркуляционного насоса для стабилизации работы системы.
Этап 1: Монтаж наружного блока
Установка наружного блока теплового насоса Raymer выполнялась с учетом технических особенностей участка и требований к максимальной эффективности оборудования:
Стратегическое размещение: Блок установлен на специально подготовленной площадке непосредственно возле фасадного водостока. Такое решение позволяет максимально просто и эффективно организовать отвод конденсата в общую систему водоотведения, предотвращая обледенение площадки под насосом в зимний период.
Виброизоляция и стабильность: Для нивелирования шумов и вибраций блок закреплен на массивных резиновых виброопорах. Это гарантирует отсутствие резонанса на стены дома и обеспечивает тихую работу компрессора Panasonic.
Защита коммуникаций: Магистрали теплоносителя и электрическая часть защищены усиленной каучуковой теплоизоляцией и бандажной лентой. Это защищает систему от энергопотерь, воздействия ультрафиолета и осадков.
Контроль параметров: На корпусе блока предусмотрен манометр для визуального контроля давления в системе, а информационные наклейки и сертификационные плашки подтверждают соответствие оборудования европейским стандартам качества.
Благодаря продуманному монтажу рядом с водоотводящей системой, обслуживание насоса становится еще проще, а риск образования льда под блоком — минимальным.
Этап 2: Монтаж внутреннего блока и интеграция в систему
Внутренний узел системы — гидромодуль Raymer — был установлен в техническом помещении с максимальным вниманием к компактности и удобству обслуживания.
Ключевые особенности установки:
Соседство с электрокотлом: Гидромодуль размещен непосредственно возле уже существующего электрокотла. Это позволило создать надежную комбинированную систему, где тепловой насос выступает основным источником тепла, а электрокотел может выполнять роль резервного или пикового догревателя.
Настенный монтаж и эргономика: Блок закреплен на стене на оптимальной высоте. Компактный корпус гидромодуля в черном цвете с логотипом Raymer выглядит современно и лаконично, идеально вписываясь в пространство котельной.
Интеллектуальное управление и Wi-Fi: На фронтальной панели блока расположен сенсорный дисплей, отображающий текущие параметры системы (температуру теплоносителя, режимы работы и т.д.). Наличие модуля Wi-Fi позволяет владельцу отслеживать работу системы и изменять настройки дистанционно.
Профессиональная обвязка: Все подводы выполнены с помощью полипропиленовых труб, проложенных с четким соблюдением геометрии. Использована качественная запорная арматура (латунные краны, фильтры грубой очистки) для безопасности и легкости сервисного обслуживания. Трубы надежно закреплены к стенам с помощью специальных хомутов, что минимизирует любые вибрационные шумы.
Гидравлическая группа: Под блоком четко видны узлы подключения магистралей, соединяющих внутренний блок с наружным агрегатом и системой отопления дома.
Результат: Благодаря размещению гидромодуля рядом с электрокотлом, мы получили гибкую систему отопления. Техническое помещение выглядит упорядоченным, а все органы управления и контроля находятся в свободном доступе.
Этап 3: Монтаж и эргономичное подключение буферной емкости
Для стабилизации работы теплового насоса и обеспечения гидравлической развязки системы была установлена компактная буферная емкость KHT объемом 30 литров.
Ключевые аспекты монтажа:
Навесное положение и экономия пространства: Благодаря небольшому объему и специальным креплениям, бак смонтирован в навесном положении на стене технического помещения. Это позволило рационально использовать верхнюю часть стены, освободив полезную площадь на полу для другого оборудования.
Эргономичное подключение над входом: Бак размещен непосредственно над дверным проемом (входной группой), что является образцом высокоэффективной эргономики. Такое расположение использует обычно «мертвую» зону помещения, делая котельную максимально функциональной даже при ограниченных габаритах.
Гидравлическая обвязка: Подключение выполнено с помощью полипропиленовых труб, проложенных вдоль углов стен для сохранения аккуратного вида помещения. Использована надежная запорная арматура — латунные шаровые краны с красными ручками установлены на каждом входе и выходе из бака. Это позволяет при необходимости легко отсечь буферную емкость от общей системы без слива всей воды. Трубы надежно зафиксированы клипсами к стене, что исключает любые вибрации при движении теплоносителя.
Назначение в системе: Несмотря на компактный размер (30 л), эта емкость выполняет критически важную функцию — предотвращает частое включение/выключение (тактование) компрессора теплового насоса Raymer и обеспечивает достаточный объем воды для цикла оттайки наружного блока зимой.
Результат: Использование навесного бака KHT и его размещение над входом позволило создать современную, технологичную котельную, где каждый сантиметр пространства работает на комфорт владельца. Система выглядит монолитно и профессионально, обеспечивая легкий доступ ко всем узлам контроля.
Этап 4: Модернизация ГВС и энергозащита системы
Важным шагом в создании полноценного автономного узла стала полная замена устаревшего оборудования современными компонентами, рассчитанными на работу с тепловым насосом.
Обновление системы ГВС:
Замена бойлера: Старый бытовой бойлер был демонтирован. Вместо него установлен профессиональный бак косвенного нагрева Raymer DWHP объемом 150 литров. Такой объем обеспечивает стабильный запас горячей воды для всей семьи, а увеличенная площадь теплообменника внутри бака позволяет тепловому насосу Raymer нагревать воду максимально быстро и эффективно.
Качество исполнения: Новый бак обладает высоким классом теплоизоляции, что минимизирует пассивные потери тепла. Все соединения выполнены с использованием надежной запорной арматуры и датчиков температуры, интегрированных в общую систему управления.
Етап 5: Защита электропитания и стабильность системы
Для обеспечения долговечности и бесперебойной работы теплового насоса в частном доме площадью 100 кв. м, особое внимание было уделено защите электроники. Поскольку современные инверторные системы чувствительны к качеству напряжения, мы реализовали надежный барьер против сетевых помех.
Ключевые аспекты энергозащиты:

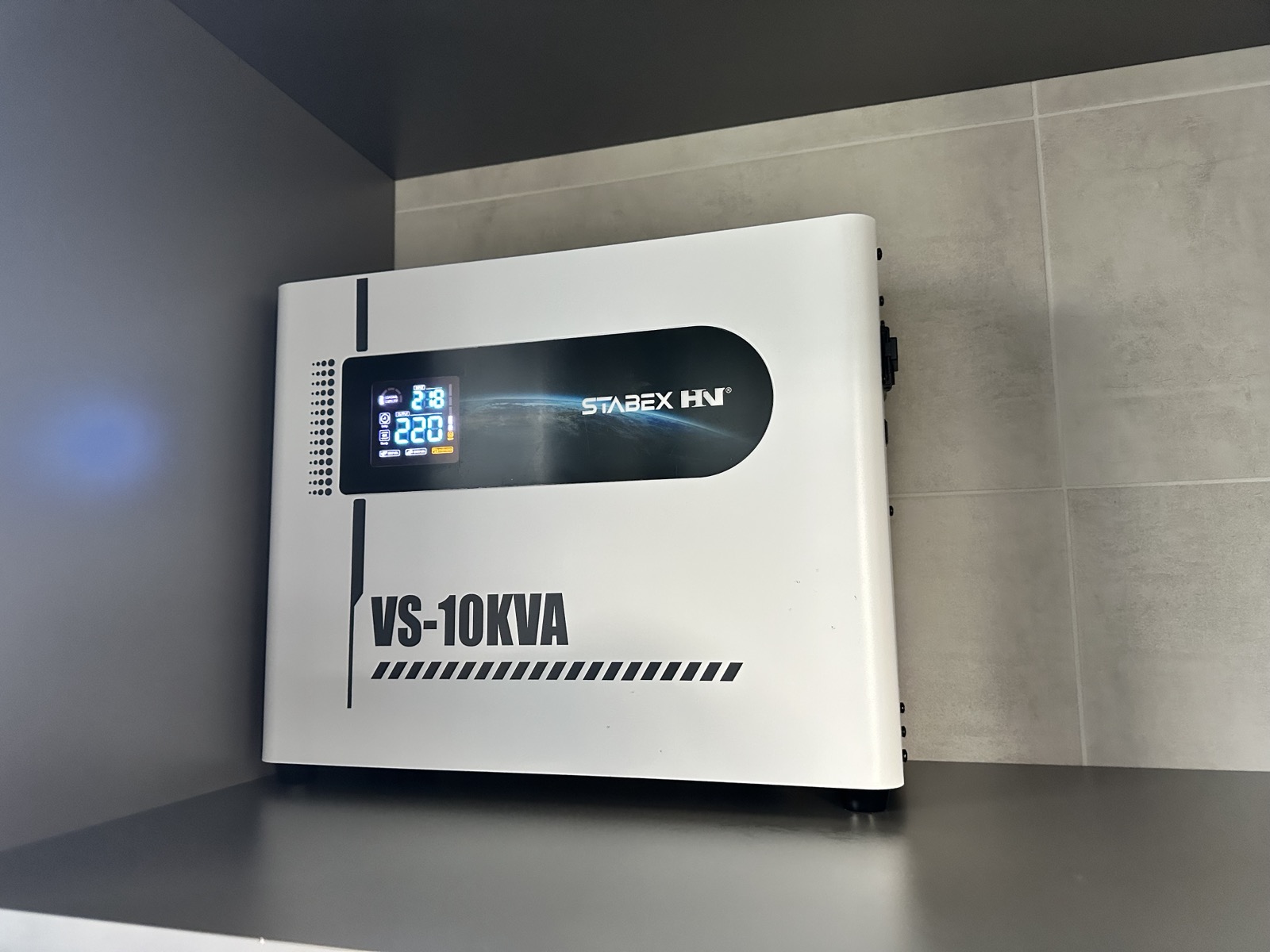

Стабилизатор Stabex VS-10KVA: В систему интегрирован мощный настенный стабилизатор напряжения на 10 кВт. Модель Stabex VS-10KVA защищает все установленное оборудование от нестабильных скачков напряжения, перекосов и сетевых шумов. Это гарантирует, что тепловой насос и насосные группы всегда получают «чистые» 220 В, что критически важно для стабильной работы компрессора Panasonic.
Использование стабилизатора Stabex VS-10KVA позволило отказаться от сложных систем резервирования (инверторов), обеспечив при этом максимальный уровень защиты от самой распространенной проблемы — некачественного напряжения в электросети. Это рациональное и надежное решение, которое гарантирует спокойствие владельцу и многолетнюю эксплуатацию теплового насоса.
Преимущества комплексной системы и экономическая целесообразность
Установка теплового насоса Raymer RAY-10DS2-EVI в сочетании с буферной емкостью и профессиональной защитой питания — это не просто монтаж оборудования, а создание интеллектуального энергетического узла для дома площадью 100 кв. м.
1. Максимальная экономия средств
Коэффициент эффективности (COP): Благодаря технологии EVI и использованию фреона R32, система способна выдавать до 4.5 кВт тепла на каждый 1 кВт потребленной электроэнергии. Это в 3–4 раза дешевле, чем отопление обычным электрокотлом.
Частотное регулирование: Циркуляционный насос Raymer автоматически снижает обороты, когда система не нуждается в интенсивном протоке, что дополнительно уменьшает счета за электричество.
Снижение теплопотерь: Использование бака косвенного нагрева на 150 л позволяет эффективно готовить горячую воду в периоды наименьшей нагрузки на систему.
2. Технологическая надежность и защита инвестиций
Безопасность с Stabex VS-10KVA: Стабилизатор мощностью 10 кВт полностью изолирует дорогостоящую электронику теплового насоса от скачков напряжения. Это значительно продлевает срок службы компрессора Panasonic и предотвращает дорогостоящие ремонты.
Стабильность работы: Буферная емкость KHT 30 л защищает компрессор от частого включения/выключения (тактования) и обеспечивает энергию для разморозки наружного блока, что сохраняет тепло в доме без перебоев.
3. Комфорт и автономность
Дистанционный контроль: Благодаря встроенному Wi-Fi, владелец может управлять климатом со смартфона, снижая температуру во время отсутствия и прогревая дом к своему возвращению.
Тишина и эстетика: Профессиональный монтаж на виброопорах возле водостока и эргономичное размещение внутренних узлов над входом обеспечивают акустический комфорт и сохраняют полезную площадь помещения.
Вывод: Данная комплексная система представляет собой идеальный баланс между первоначальными инвестициями и долгосрочной экономией. Она превращает дом в энергоэффективную крепость, где расходы на отопление минимизированы, а техника защищена от любых внешних факторов.
