Задание
Харьковский регион известен своими суровыми зимами с резкими перепадами температур и значительными морозами. Перед специалистами стояла задача разработать и внедрить систему отопления для частного дома, которая отвечала бы следующим критериям:
-
Отказ от газа: Полный переход на электрическое отопление с целью оптимизации затрат и повышения безопасности эксплуатации.
-
Максимальная мощность: Обеспечение стабильного тепла для большой площади дома без необходимости в дополнительных источниках энергии.
-
Надежность при экстремальных морозах: Система должна бесперебойно работать во время пиковых зимних нагрузок, характерных для северо-востока Украины.
-
Горячее водоснабжение: Организация эффективного нагрева воды для бытовых нужд большой семьи.
Решение
Учитывая высокие требования к мощности и климатические особенности Харькова, была выбрана топовая модель в линейке — воздушный тепловой насос Raymer RAY-24DS2-EVI (моноблок). Это решение стало оптимальным благодаря сочетанию передовых технологий:
-
Технология EVI (Enhanced Vapor Injection): В отличие от обычных насосов, модель с впрыском пара позволяет системе эффективно работать при температуре наружного воздуха до -30°C. Это гарантирует, что даже в самые лютые морозы дом будет оставаться теплым, а компрессор не потеряет свою производительность.
-
Экологичный фреон R32: Использование современного хладагента повышает энергоэффективность системы на 10% и соответствует строгим европейским экологическим стандартам.
-
Инверторный компрессор Panasonic: Сердце системы — надежный японский компрессор с плавной регулировкой мощности. Он не только обеспечивает тихую работу, но и существенно продлевает срок службы оборудования, избегая резких пусковых нагрузок.
-
Высокий показатель COP: Благодаря интеллектуальному управлению, насос демонстрирует высокий коэффициент преобразования энергии, превращая каждый киловатт потребленного электричества в 3-4 киловатта тепловой энергии.
Этот выбор позволил превратить сложную инженерную задачу в надежную и экономически выгодную реальность, обеспечив заказчику уверенность в комфорте при любой погоде.
Этап 1: Установка наружного блока теплового насоса
Монтаж наружного агрегата Raymer RAY-24DS2-EVI был выполнен с соблюдением всех технических норм для обеспечения максимальной производительности:
-
Размещение: Блок установлен на открытом воздухе на специально подготовленной деревянной площадке.
-

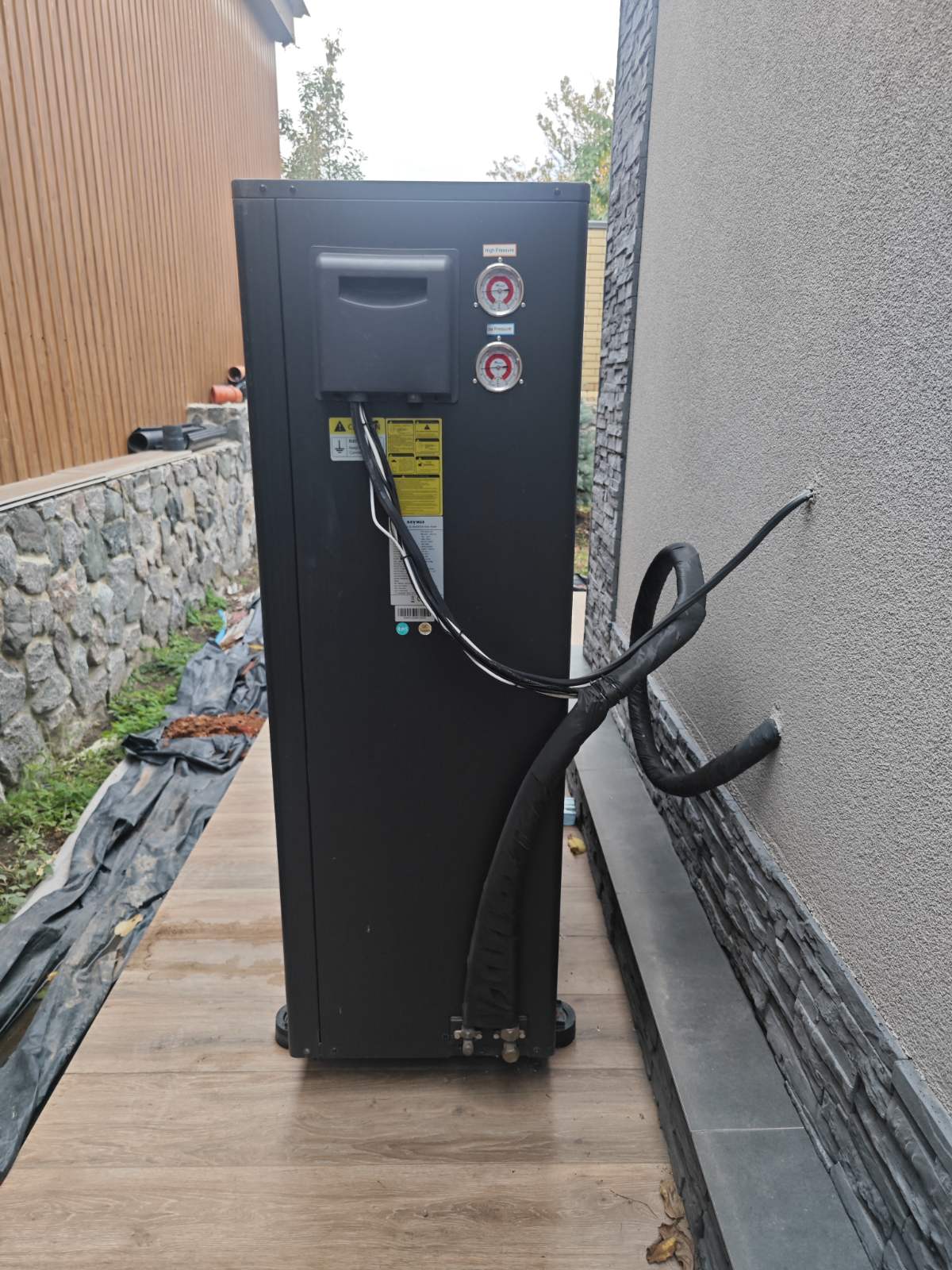

Контроль параметров: На задней панели устройства установлены два манометра, которые позволяют в реальном времени контролировать рабочее давление в системе. Также на корпусе присутствуют предупреждающие наклейки и детальная табличка с техническими характеристиками устройства.
-

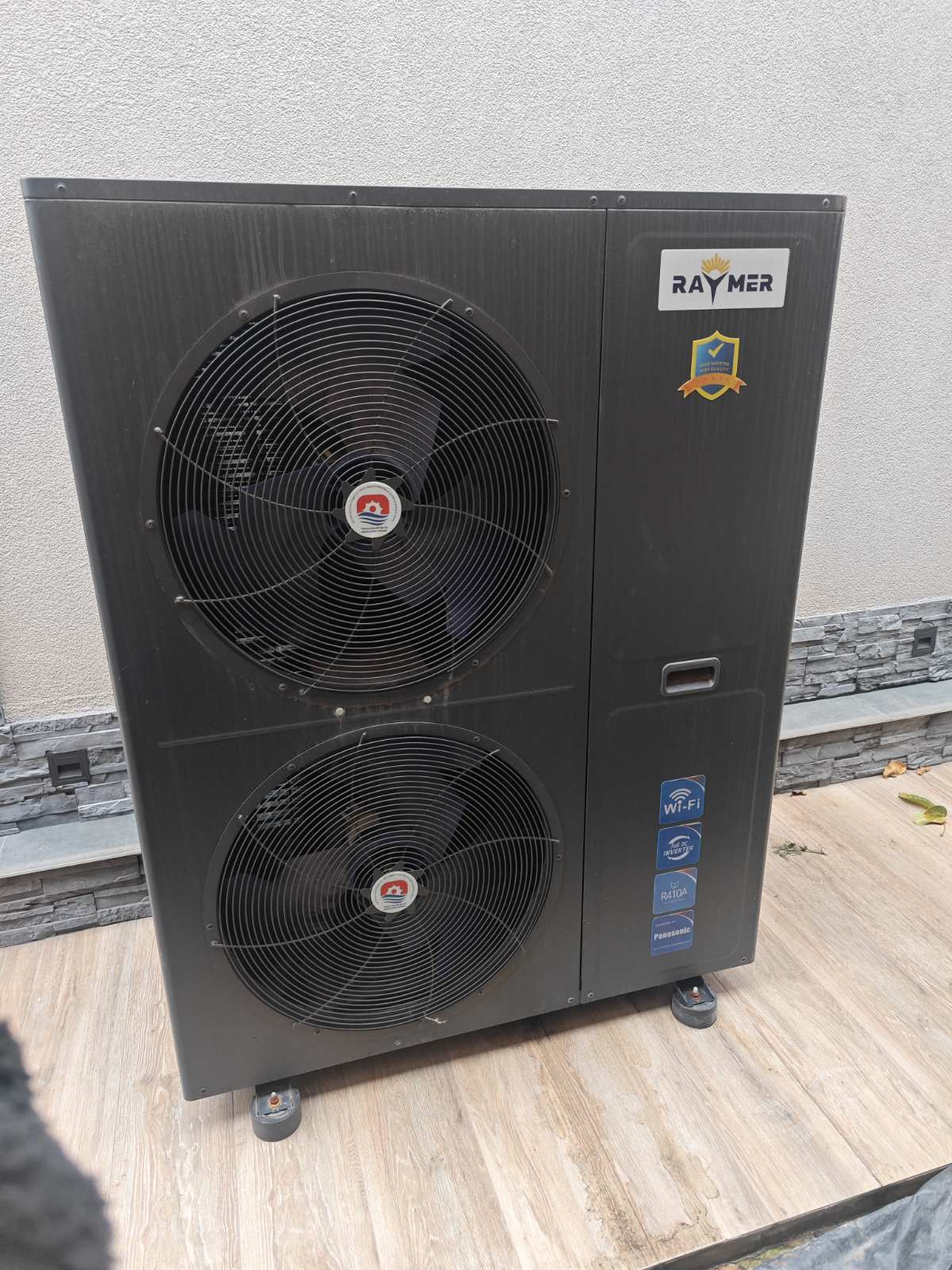

Конструкция: Фронтальная часть блока оснащена двумя мощными вентиляторами с защитными решетками, обеспечивающими эффективный теплообмен даже при низких температурах.
-
Подключение коммуникаций: Кабели питания и управления выведены из дома через стену и подключены к соответствующим клеммам в корпусе блока. Гидравлические трубы для теплоносителя подсоединены к нижней части устройства с помощью резьбовых соединений. Для минимизации теплопотерь все трубы защищены надежной термоизоляцией.
Важно отметить, что текущее размещение блока является временным. В перспективе наружный блок теплового насоса будет поднят и установлен на специальную металлическую подставку. Это обеспечит:
-
Защиту оборудования от возможного подтопления или засыпания снегом в зимний период.
-
Лучшую циркуляцию воздуха вокруг устройства.
-
Уменьшение вибрационной нагрузки на основание и стены здания.
-
Более удобный доступ для проведения сервисного и технического обслуживания.
Этап 2: Монтаж внутреннего блока в техническом помещении

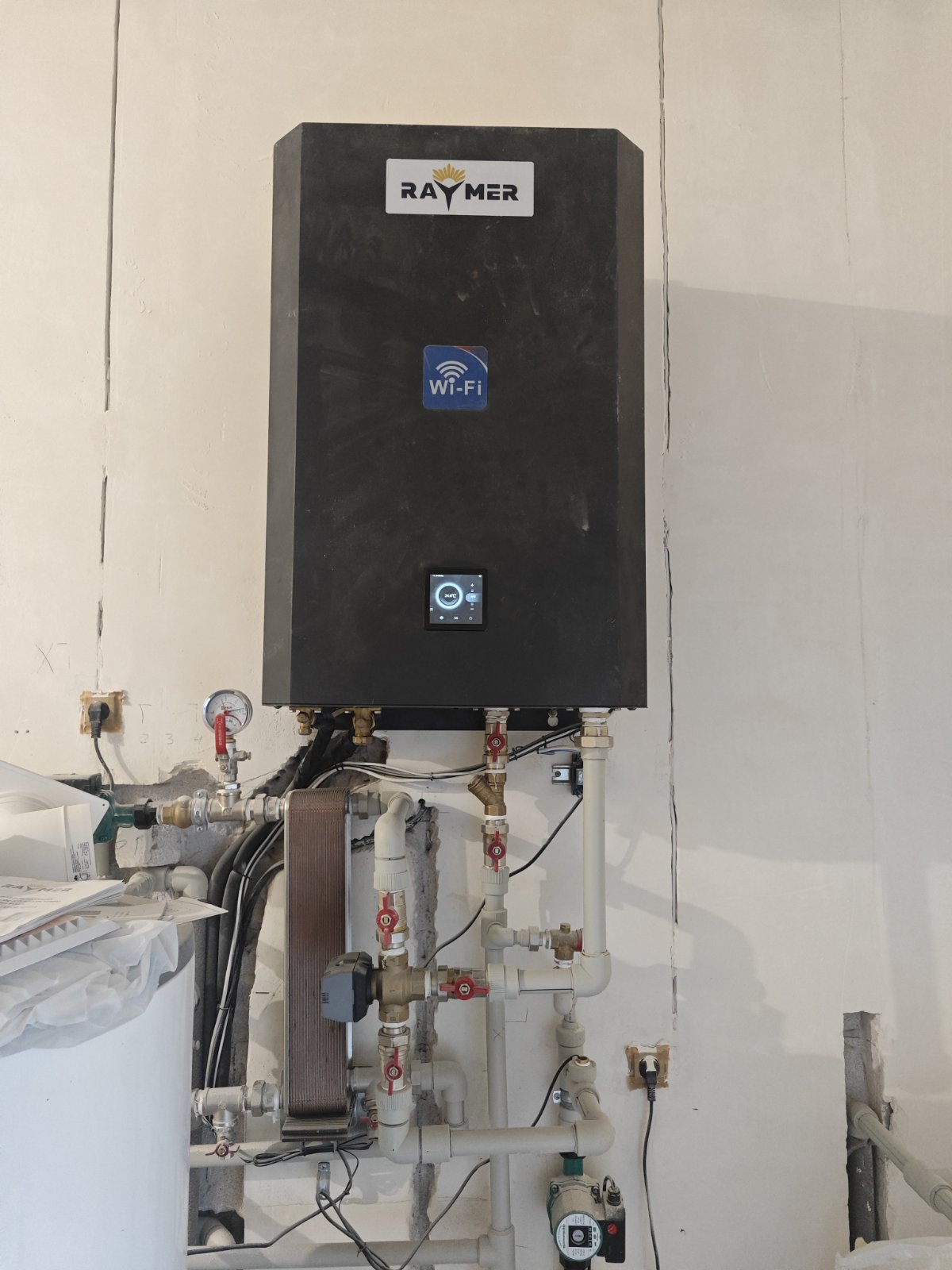

Внутренний узел системы — гидромодуль Raymer — был установлен в специально подготовленном техническом помещении. Монтаж выполнен с соблюдением принципов компактности и свободного доступа ко всем сервисным узлам.
Ключевые особенности установки:
-
Настенный монтаж: Гидромодуль надежно закреплен на стене технического помещения. Компактный черный корпус устройства оснащен интеллектуальной панелью управления с сенсорным дисплеем, отображающим текущую температуру (например, 34.6°C или 41.5°C) и рабочие режимы.
-
Интеллектуальные возможности: Блок имеет встроенный модуль Wi-Fi, что позволяет жителям Харькова дистанционно управлять климатом в доме и контролировать энергопотребление через смартфон.
-
Профессиональная гидравлическая обвязка: Все подводы к блоку выполнены с использованием долговечных полипропиленовых труб. Система оснащена качественной запорной арматурой — латунными кранами с красными ручками, позволяющими локально перекрывать отдельные контуры для обслуживания. Для обеспечения эффективного теплообмена установлен внешний пластинчатый теплообменник, соединенный с циркуляционным насосом.
-
Контроль давления: В систему интегрирован манометр для визуального мониторинга стабильности давления в контуре отопления.
Этап 3: Гидравлическая интеграция — работа через паяный теплообменник

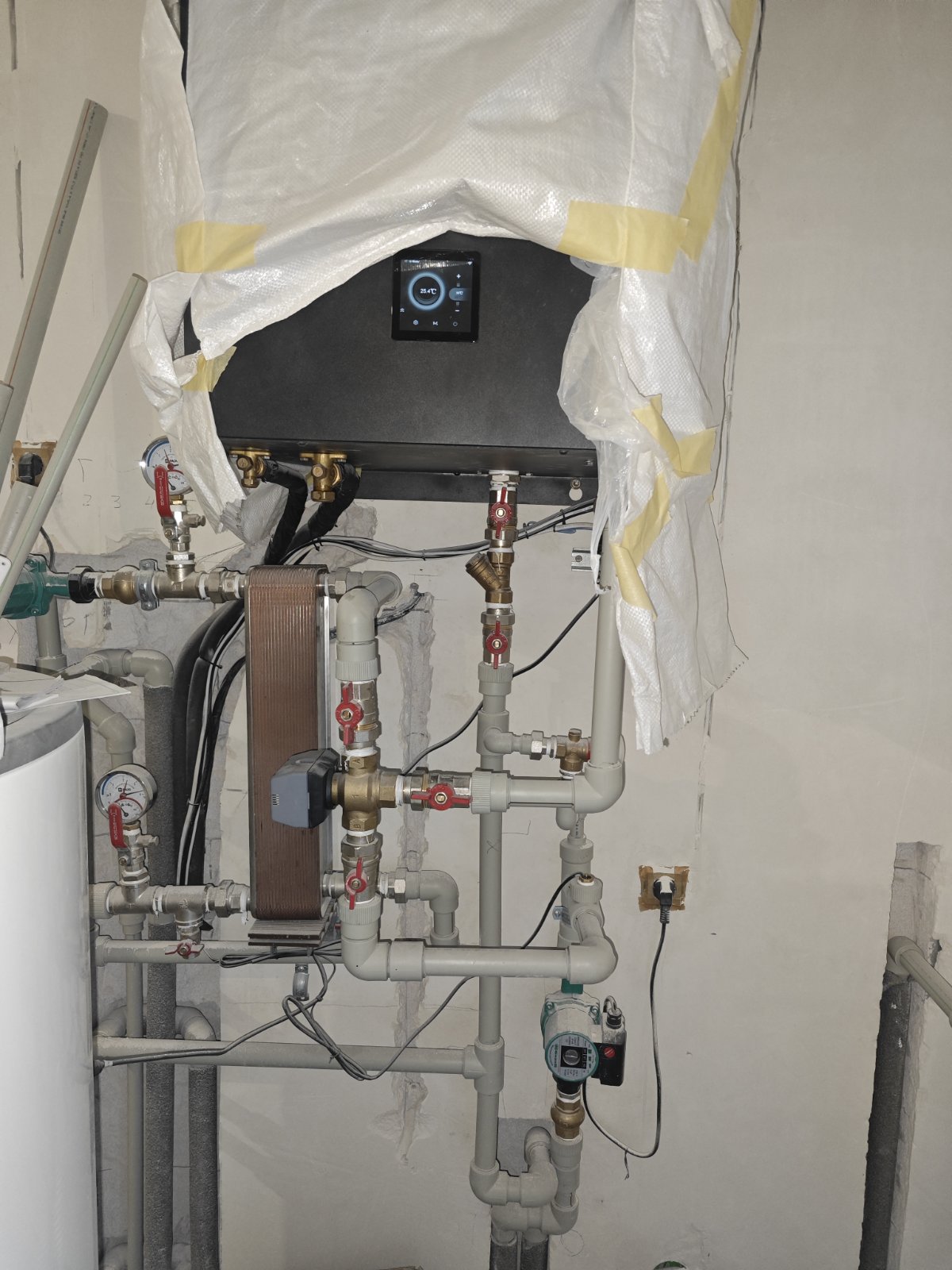

Одним из ключевых технических решений на харьковском объекте стало подключение гидромодуля Raymer к системе ГВС (горячего водоснабжения) через дополнительный паяный пластинчатый теплообменник.
Техническая реализация:
-

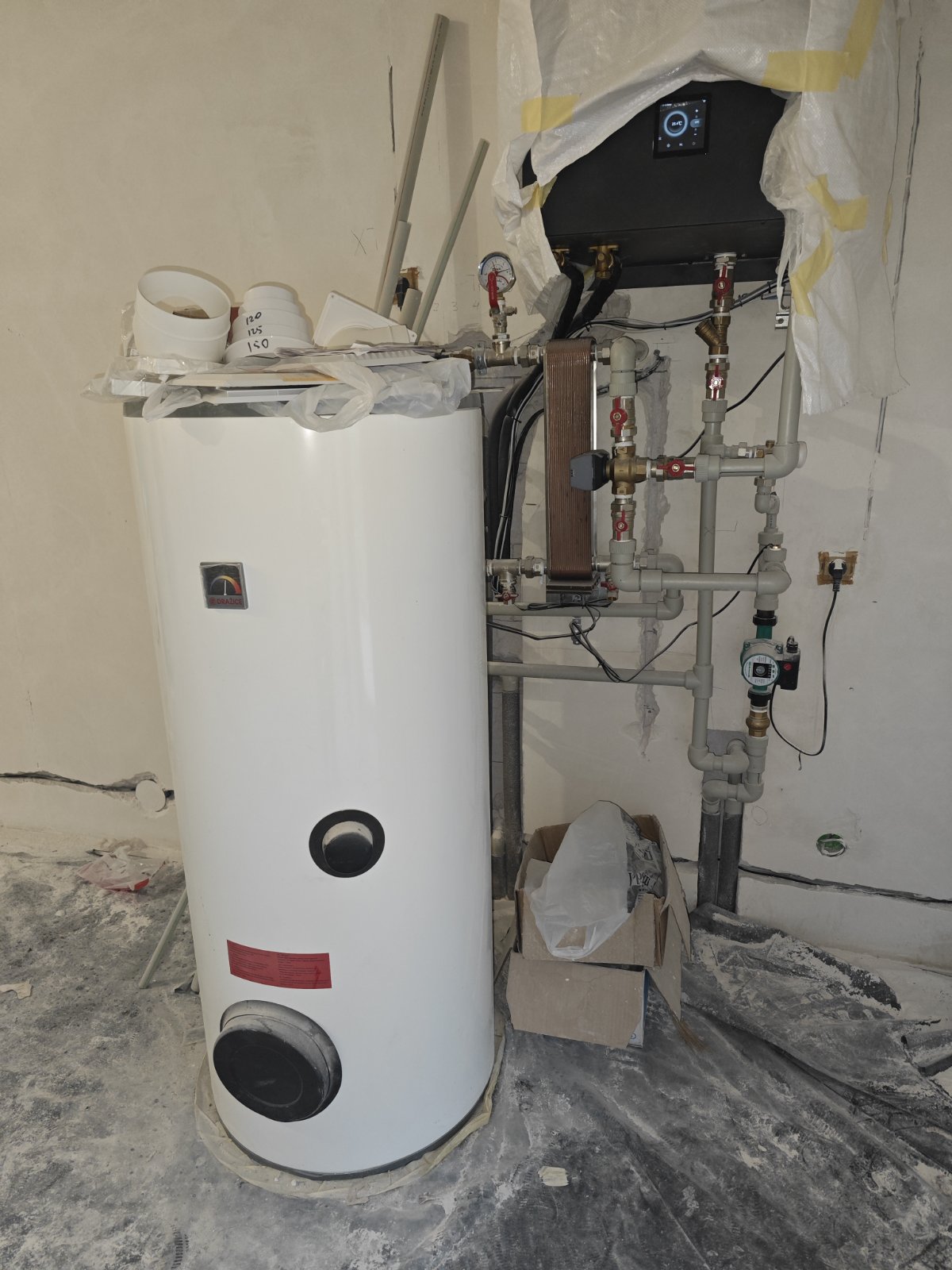

Узел обмена: Между внутренним блоком теплового насоса и бойлером установлен высокоэффективный пластинчатый теплообменник.
-
Гидравлическая обвязка: Теплоноситель от теплового насоса проходит через первичный контур пластинчатого теплообменника, в то время как вода из бойлера циркулирует через вторичный контур с помощью отдельного циркуляционного насоса (его видно на фото в нижней части системы).
-
Запорная арматура: Каждый узел подключения оснащен латунными шаровыми кранами, что позволяет обслуживать теплообменник без полного слива системы.
Зачем это нужно: решение проблемы «маленького теплообменника».
Большинство стандартных бойлеров косвенного нагрева, рассчитанных на работу с газовыми или электрическими котлами, имеют встроенный внутренний змеевик (спираль) с небольшой площадью теплообмена. Для теплового насоса это является критической проблемой по следующим причинам:
Эффективность передачи энергии: Тепловой насос работает с низкотемпературным теплоносителем (обычно до 50–55°C). Маленький внутренний змеевик бойлера просто не способен вовремя отдать эту энергию воде. Это приводит к тому, что теплоноситель возвращается к насосу слишком горячим, и система выдает ошибку по высокому давлению или уходит в «тактование».
Использование паяного теплообменника как решение: Паяный пластинчатый теплообменник имеет в десятки раз большую площадь теплообмена при компактных размерах. Он позволяет тепловому насосу Raymer RAY-24DS2-EVI работать на полную мощность, мгновенно передавая тепло воде в бойлере.
Скорость нагрева: Благодаря такому решению нагрев 150 литров воды происходит значительно быстрее, даже если сам бойлер изначально не был предназначен для работы с тепловым насосом.
Сохранение ресурса компрессора: Система работает стабильно, без резких скачков давления и частых остановок компрессора Panasonic, что существенно продлевает срок его эксплуатации.
Использование внешнего паяного теплообменника — это профессиональный инженерный «апгрейд», который превращает обычный бойлер в эффективный элемент системы теплового насоса, гарантируя заказчику стабильную горячую воду с минимальными затратами электроэнергии.
Вывод по внедрению системы Raymer RAY-24DS2-EVI
Установка теплового насоса Raymer RAY-24DS2-EVI в Харькове является примером высокотехнологичного и рационального подхода к модернизации отопления. Благодаря интеграции мощного наружного блока, интеллектуального гидромодуля и нестандартных инженерных решений, объект получил полную независимость от газоснабжения и гарантированный комфорт в самые суровые морозы. Эта комплексная система представляет собой идеальный баланс между первоначальными инвестициями и долгосрочной экономией, превращая дом в энергоэффективную крепость.
Преимущества использования данной системы
1. Исключительная энергоэффективность и экономия:
Технология EVI и фреон R32: Система способна выдавать до 4.5 кВт тепла на каждый 1 кВт потребленной электроэнергии. Это в 3–4 раза дешевле, чем отопление обычным электрокотлом.
Эффективное ГВС: Использование паяного пластинчатого теплообменника позволяет нивелировать проблему маленького внутреннего змеевика бойлера, обеспечивая мгновенную передачу тепла воде и быструю подготовку 150 литров горячей воды.
Частотное регулирование: Циркуляционные насосы автоматически адаптируются к потребностям системы, что дополнительно снижает расходы на электричество.
2. Надежность и защита оборудования:
Стабильность в морозы: Модель RAY-24DS2-EVI сохраняет высокую производительность даже при температуре воздуха -30°C, что критически важно для северо-востока Украины.
Грамотный монтаж: Установка блока с учетом отвода конденсата в водосток и будущий подъем на подставку защищает систему от обмерзания и подтопления.
3. Максимальный комфорт и эргономика:
Дистанционное управление: Благодаря встроенному Wi-Fi, владелец может контролировать все параметры системы со смартфона.
Эргономика котельной: Навесное размещение буферной емкости и компактный монтаж гидромодуля позволяют эффективно использовать каждый сантиметр технического помещения.
Акустический комфорт: Использование массивных резиновых виброопор минимизирует шумы от работы мощного наружного агрегата.
