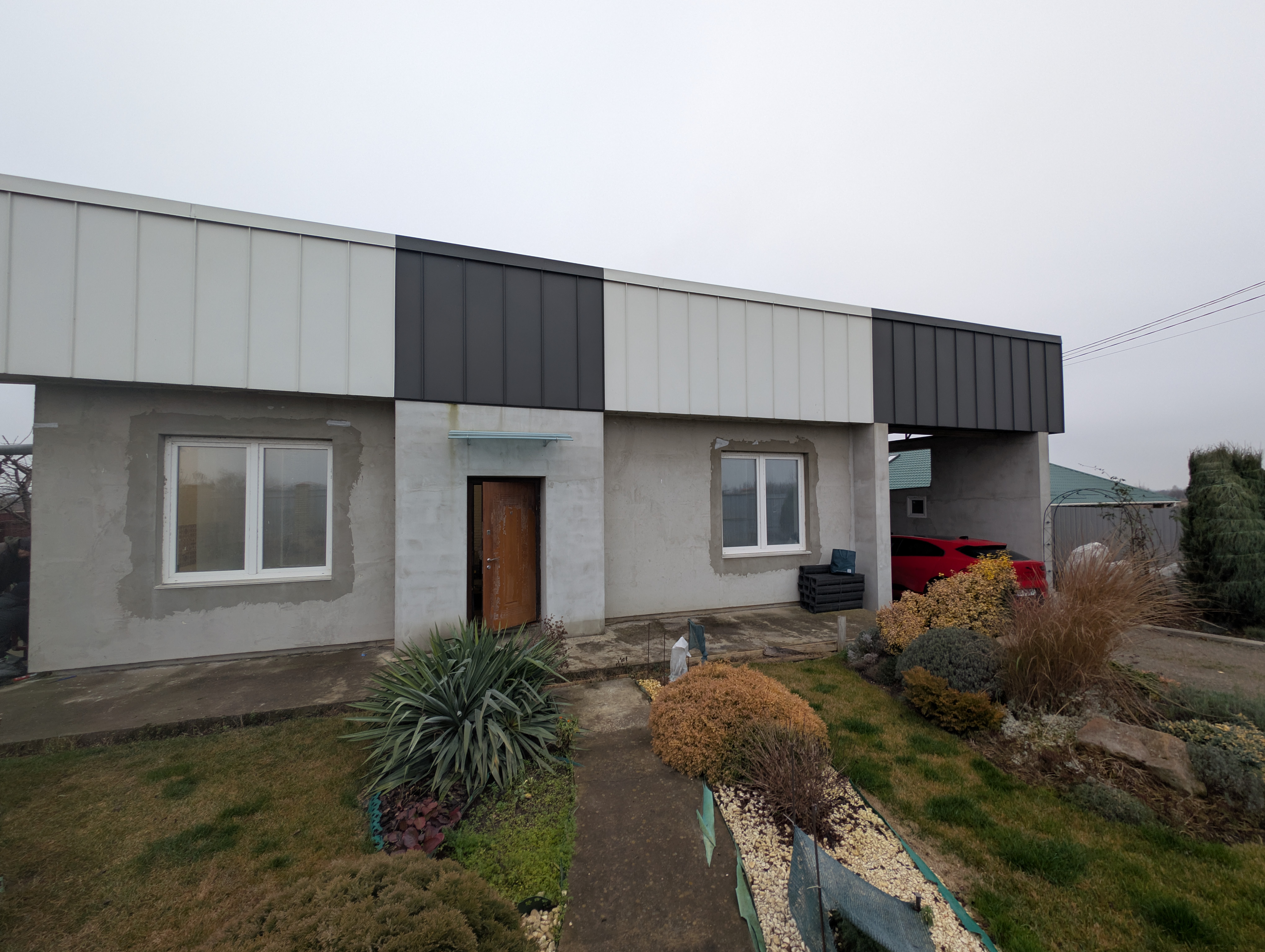

Поскольку дом в с. Тужилов площадью 140 кв. м является новым, у нас была возможность реализовать максимально эффективную инженерную схему. Главной особенностью объекта является то, что отопление всего дома реализовано исключительно на основе водяного теплого пола.
Перед нами стояли следующие задачи:
Экономичное отопление низкотемпературным источником: Теплый пол требует теплоноситель температурой всего 30–35°C, что позволяет тепловому насосу работать в своем наиболее эффективном режиме.
Полный отказ от газа: Создание системы, которая будет единственным и самодостаточным источником тепла.
Равномерный прогрев: Обеспечение стабильной температуры по всей площади пола без «зебр» и перепадов.
Автоматизация: Система должна самостоятельно подстраиваться под уличную температуру, чтобы владелец не вмешивался в работу оборудования.
Решение
Для работы с теплым полом был выбран инверторный моноблок Raymer RAY-15D2MN-EVI на 15 кВт. Это решение является технически безупречным для данного объекта в силу следующих факторов:
Максимальный КПД: Поскольку теплому полу не нужен «кипяток», тепловой насос Raymer работает с чрезвычайно высоким коэффициентом полезного действия. В таком режиме расходы электроэнергии становятся минимальными, а эффективность — максимальной.
Работа в экстремальных условиях: Даже если температура в Киевской области упадет до -25°C…-30°C, технология впрыска пара (EVI) позволит насосу выдавать необходимую мощность для подогрева пола без потери комфорта в помещениях.
Экономия пространства: В новом доме каждый метр площади на счету, поэтому формат моноблока позволил вынести все основные узлы на улицу. В доме размещается только компактный узел управления и бак для ГВС.
Точность и стабильность: Плавное регулирование мощности позволяет насосу точно поддерживать температуру теплого пола, избегая перегрева или лишних затрат энергии.
Современные стандарты: Использование фреона R32 и интеллектуальной автоматики делает этот дом соответствующим современным европейским стандартам энергоэффективности.
Благодаря сочетанию Raymer RAY-15D2MN-EVI и теплого пола, заказчик получил самый комфортный вид отопления, где тепло распределяется равномерно от самой поверхности пола, а затраты на него в несколько раз ниже любых других вариантов.

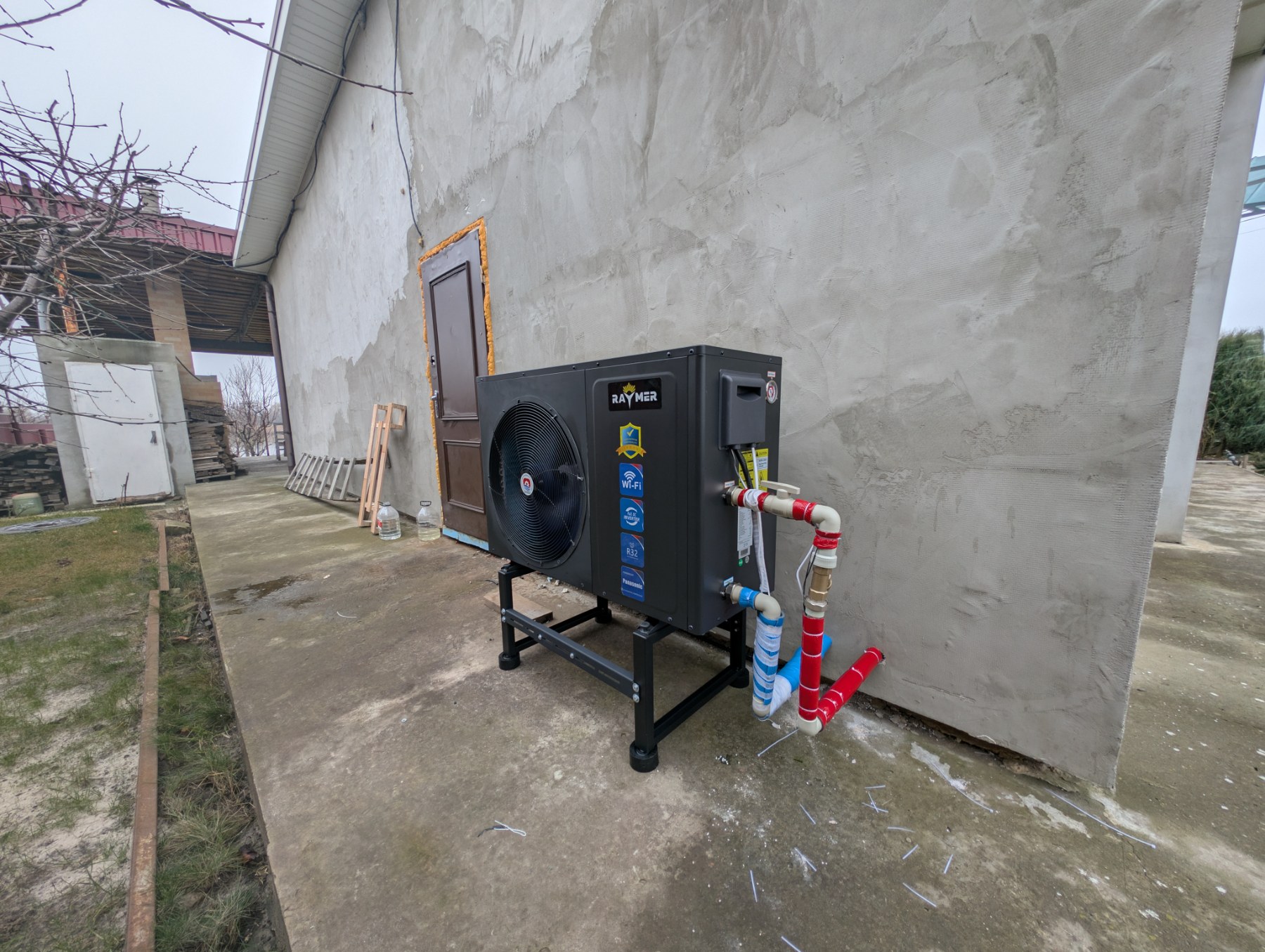

Этап 1: Установка наружного моноблока Raymer RAY-15D2MN-EVI
Монтаж наружного блока выполнен с учетом логистики дома и удобства дальнейшей эксплуатации:

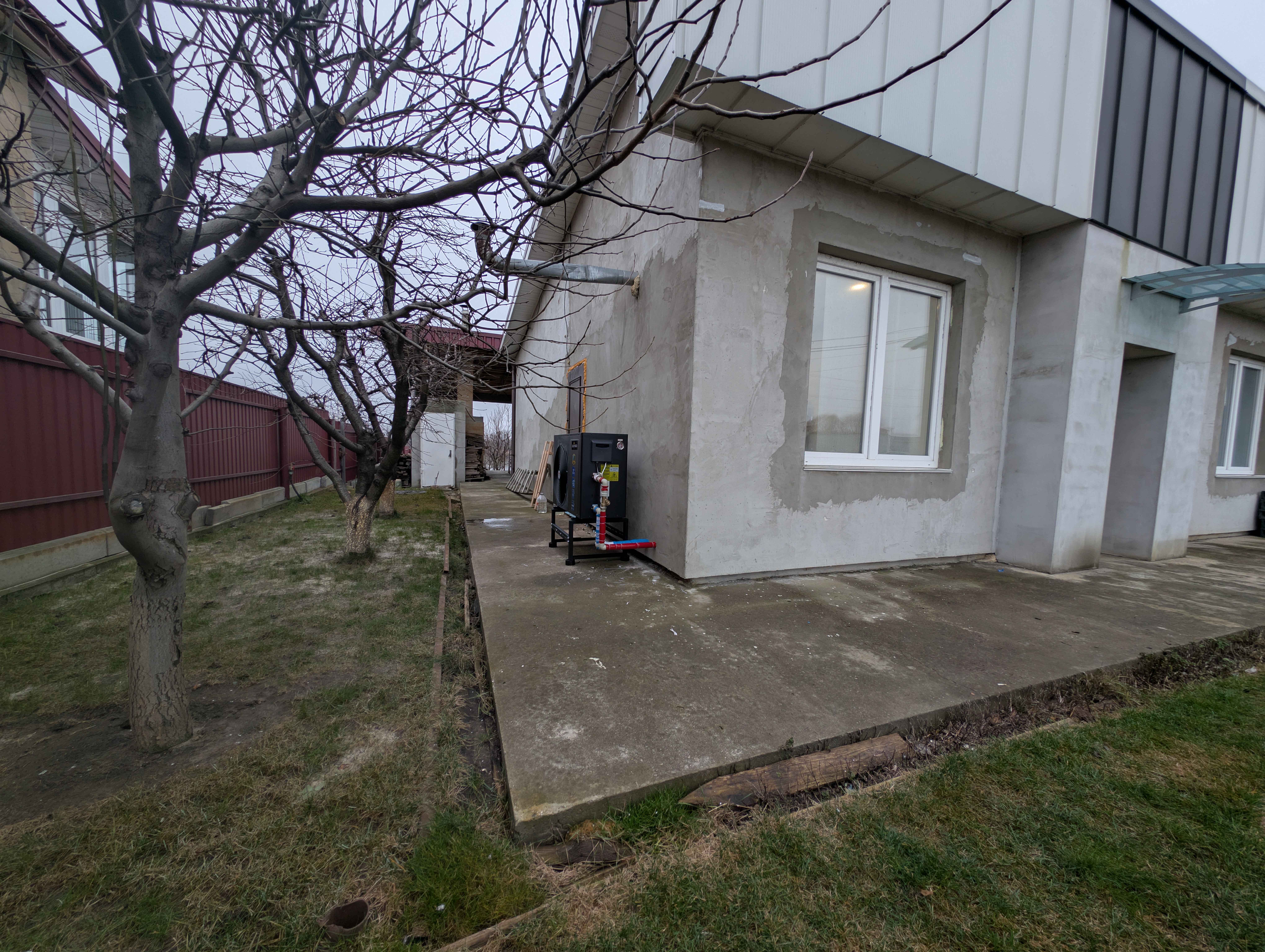

Стратегическое расположение: Моноблок установлен у бокового выхода из дома. Это решение обусловлено близостью к внутренней зоне кухни, где сосредоточено основное инженерное ядро системы отопления. Такое размещение позволило минимизировать длину тепловых магистралей, что снижает теплопотери при транспортировке энергии от насоса в дом.
Профессиональная опора: В отличие от временных решений, здесь блок сразу установлен на специальную металлическую виброопору. Это обеспечивает надежную фиксацию, защиту от снежных заносов и свободный сток конденсата в зимний период.
Гидравлическое подключение и термоизоляция:
Подключение к системе отопления выполнено с помощью полипропиленовых труб.
Магистрали на улице надежно защищены многослойной термоизоляцией (красная и синяя маркировочная оболочка), что предотвращает охлаждение теплоносителя и защищает трубы от воздействия ультрафиолета.
Установлен манометр для визуального контроля давления непосредственно возле наружного агрегата.
Этап 3: Установка и роль буферной емкости Raymer IMP 60

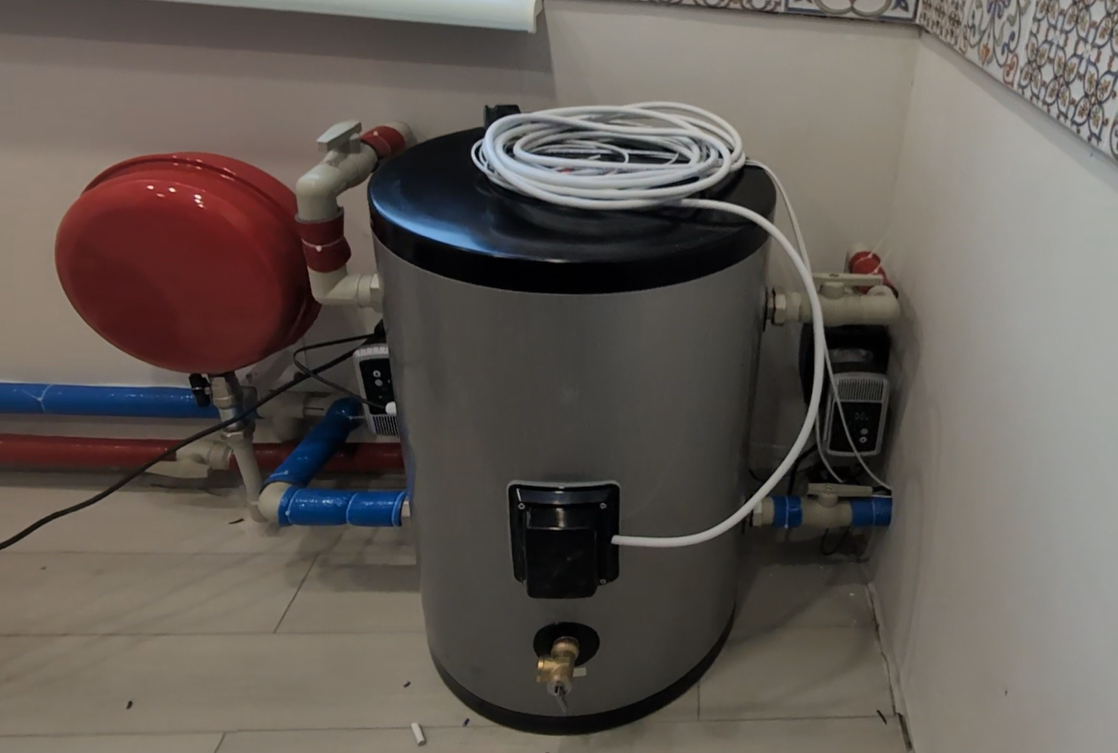

Для обеспечения стабильной и долговечной работы системы отопления на базе теплого пола была установлена буферная емкость Raymer IMP 60. Ее монтаж выполнен с учетом минимизации магистралей и гидравлической балансировки.
Ключевые аспекты установки:
Локация и эргономика: Буферная емкость установлена внутри помещения у смежной стены, за которой непосредственно расположен наружный моноблок. Такое размещение позволило сократить длину труб, что уменьшает гидравлическое сопротивление и тепловые потери при транспортировке энергии.
Гидравлическая обвязка:
Подключение к емкости выполнено с помощью полипропиленовых труб с надежной термоизоляцией синего и красного цветов для четкой идентификации контуров подачи и обратки.
Узел оборудован качественной запорной арматурой (шаровыми кранами), что позволяет проводить сервисное обслуживание без слива всей системы.
Система защиты и стабилизации: Рядом с буфером смонтирован расширительный бак красного цвета, который компенсирует температурное расширение теплоносителя в системе. Также установлен дополнительный циркуляционный насос, обеспечивающий постоянный проток через контуры теплого пола.
Этап 4: Система циркуляции и интеграция в интерьер кухни
Для обеспечения эффективного распределения тепла по всей площади нового дома (140 кв. м) гидравлическая схема была усилена дополнительным оборудованием.

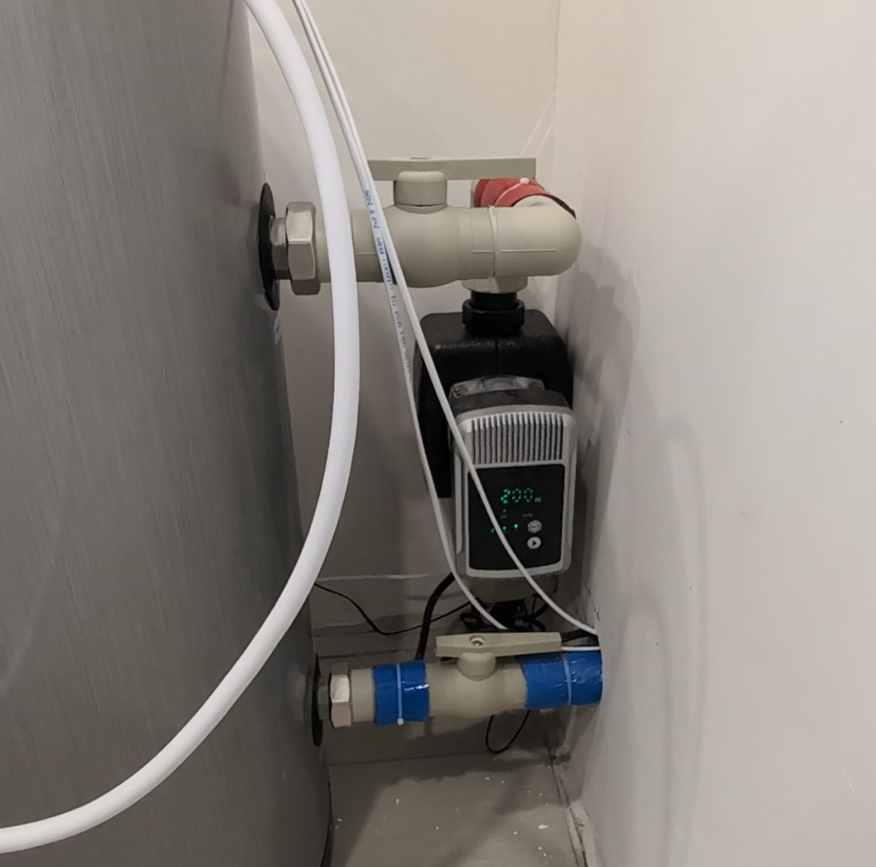

Инверторные циркуляционные насосы: Непосредственно возле буферной емкости Raymer IMP 60 установлены два современных инверторных циркуляционных насоса, каждый из которых выполняет свою критическую функцию:
Насос усиления теплового насоса: Первый агрегат работает в паре с моноблоком Raymer RAY-15D2MN-EVI. Он обеспечивает стабильный и мощный проток теплоносителя через теплообменник, что позволяет тепловому насосу работать в оптимальном режиме с максимальным показателем COP.
Функциональное назначение: Второй насос (расположенный с другой стороны буфера) отвечает за циркуляцию теплоносителя от буферной емкости к гребенке теплого пола, так как магистраль протянута по всему периметру кухни.
Насос циркуляции контура отопления: Второй насос отвечает за транспортировку подогретого теплоносителя от буферной емкости непосредственно к потребителям тепла. Использование инверторной технологии позволяет насосам автоматически подстраивать мощность под потребности системы, что дополнительно экономит электроэнергию и снижает уровень шума.
Особенности прокладки магистрали: Из-за архитектурных особенностей дома и расположения технического узла в зоне кухни, было реализовано следующее решение:
Периметральная магистраль: Основная магистраль отопления протянута по всему периметру кухни. Это позволило компактно обойти помещение, направляясь от буферной емкости к выходу, где расположена гребенка теплого пола.
Термоизоляция и надежность: Все трубы магистрали, проходящие по кухне, надежно защищены изоляцией, что предотвращает неконтролируемый перегрев пола в местах прохождения магистрали и гарантирует доставку тепла к гребенке без потерь.
Этап 5: Подключение к гребенке теплого пола и финальное распределение тепла
Завершающим этапом монтажа стала интеграция теплового насоса в систему распределения тепла. Поскольку дом площадью 140 кв. м полностью отапливается водяным полом, узел распределения (гребенка) является критически важным элементом.
Технические особенности подключения:

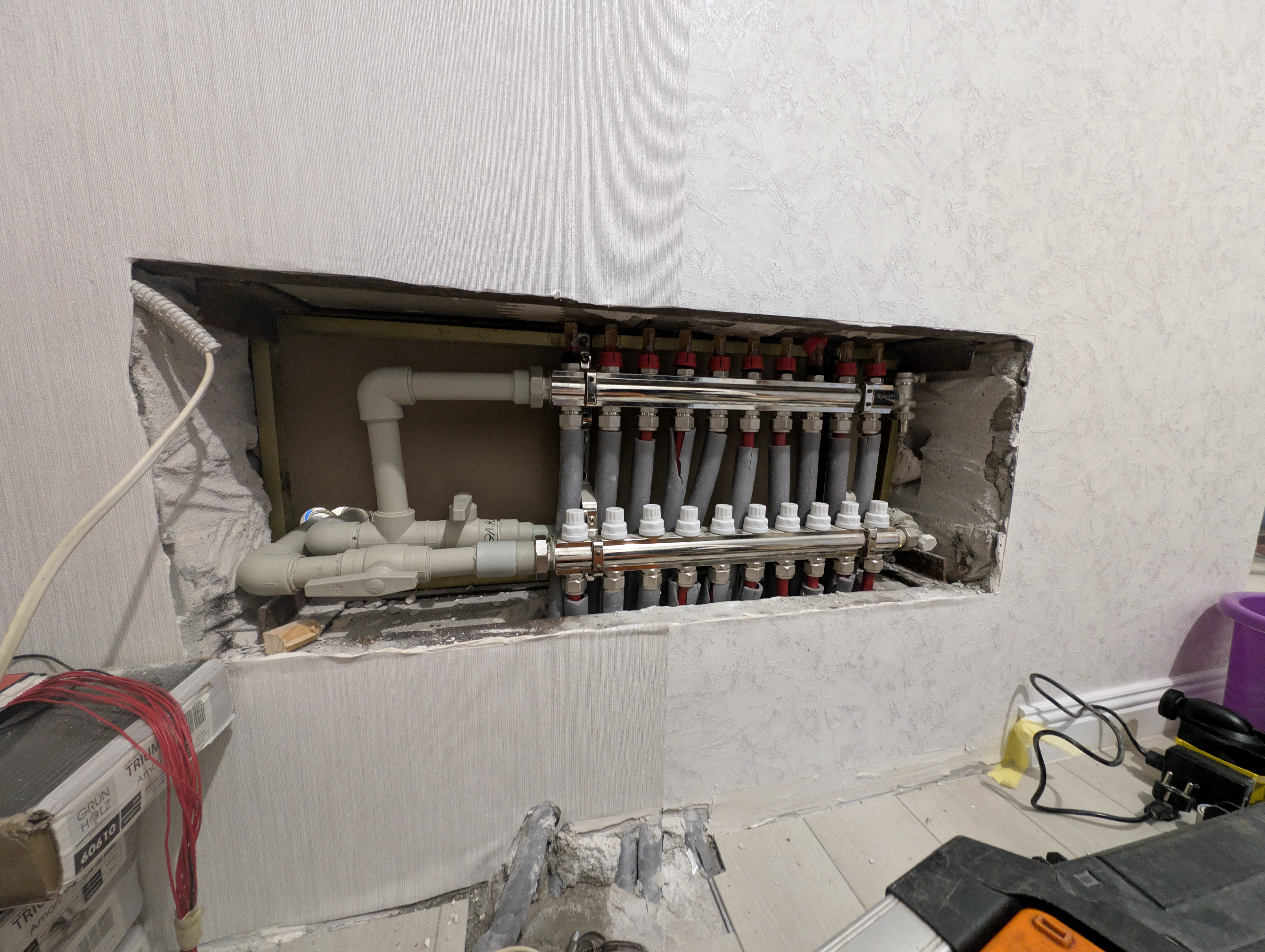

Размещение коллектора: Гребенка теплого пола смонтирована в специальной нише в стене. К ней подведена магистраль, обеспечивающая подачу подготовленного теплоносителя.

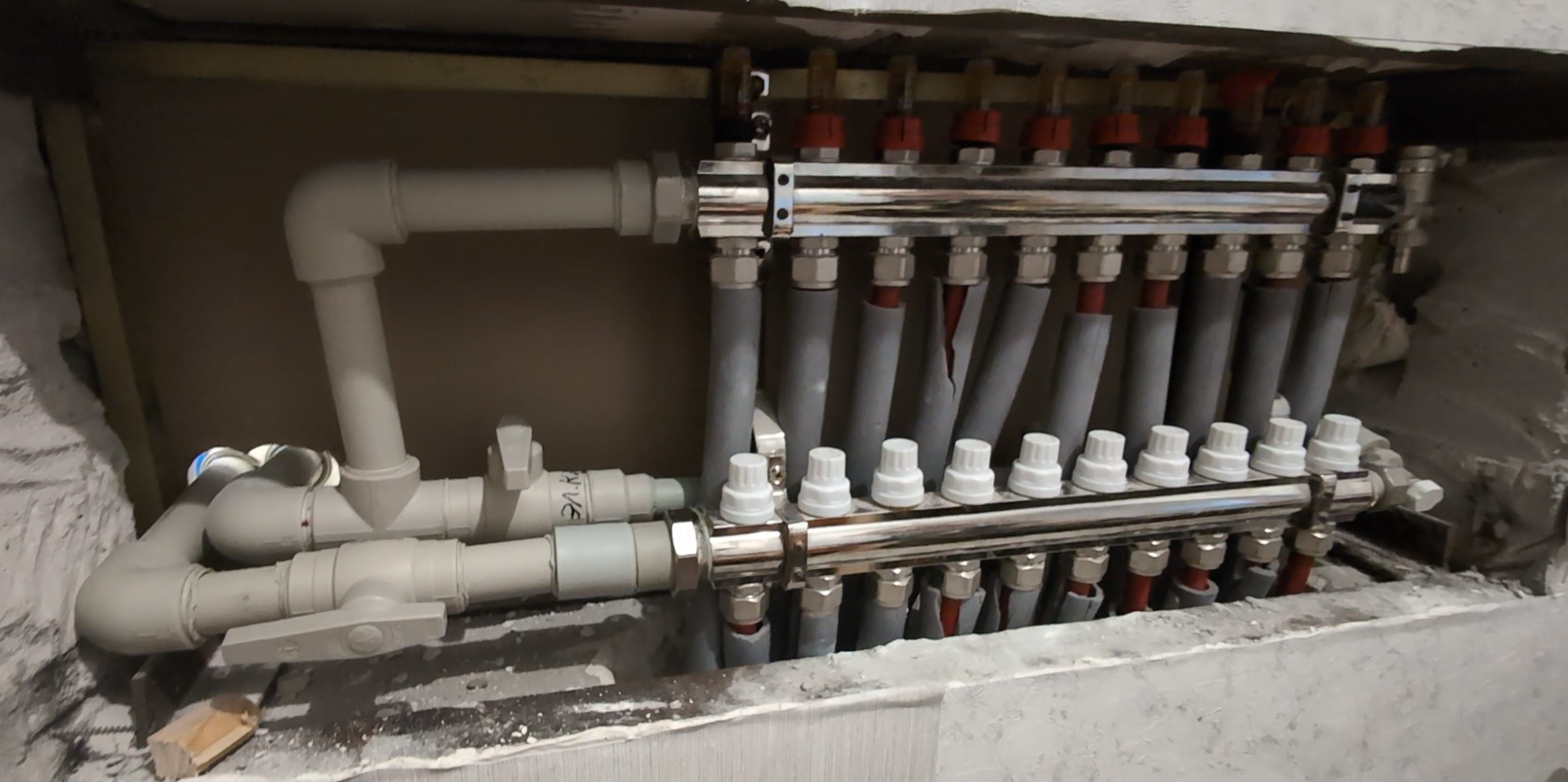

Конструкция гребенки: Установлен современный коллектор из нержавеющей стали на 10 рабочих контуров. Это позволяет равномерно распределить тепло между всеми комнатами дома.
Точная балансировка:
На верхней планке коллектора установлены ротаметры, позволяющие визуально контролировать и настраивать скорость потока в каждой отдельной петле пола.
Нижняя планка оборудована клапанами с ручной регулировкой (белые колпачки) для точной настройки системы.
Технические особенности подключения:
Расположение коллектора: Гребенка теплого пола смонтирована в специальной нише в стене. К ней подведена магистраль, проходящая через всю кухню от буферной емкости, обеспечивая подачу подготовленного теплоносителя.
Конструкция гребенки: Установлен современный коллектор из нержавеющей стали на 10 рабочих контуров. Это позволяет равномерно распределить тепло между всеми комнатами дома.
Точная балансировка:
На верхней планке коллектора установлены ротаметры (прозрачные колбы), которые позволяют визуально контролировать и настраивать скорость потока в каждой отдельной петле пола.
Нижняя планка оборудована клапанами с ручной регулировкой (белые колпачки), которые в будущем могут быть заменены на автоматические сервоприводы для покомнатного управления климатом.
Гидравлическая стабильность: Благодаря тому, что к гребенке теплоноситель подается отдельным инверторным насосом от буферной емкости, давление в системе остается стабильным даже при перекрытии отдельных контуров.
Этап 6: Вывод и настройка контроллера
Контроллер — это интерфейс взаимодействия пользователя с тепловым насосом, который позволяет превратить сложные инженерные процессы в простое управление комфортом.
Особенности монтажа и настройки:
Удобство доступа: Контроллер вынесен на внутреннюю стену кухни и смонтирован на уровне глаз. Это позволяет владельцу мгновенно проверить состояние системы, просто проходя мимо.
Сенсорный дисплей: Устройство оснащено цветным сенсорным экраном, который в реальном времени отображает:
Текущую температуру теплоносителя на выходе.
Режим работы (отопление или нагрев ГВС).
Статус работы компрессора и циркуляционных насосов.
Интеграция Wi-Fi: Одной из ключевых настроек стала активация Wi-Fi модуля. Это дает возможность:
Управлять температурой теплого пола из любой точки мира через смартфон.
Получать сервисные уведомления о состоянии системы.
Настраивать недельные графики (например, снижение температуры ночью для экономии или подогрев воды к определенному часу).
Этап 7: Комплексная защита питания
Так как сердце системы — инверторный компрессор Panasonic и электронные платы управления — очень чувствительны к качеству электроэнергии, была реализована трехфазная система стабилизации.
Особенности системы защиты:

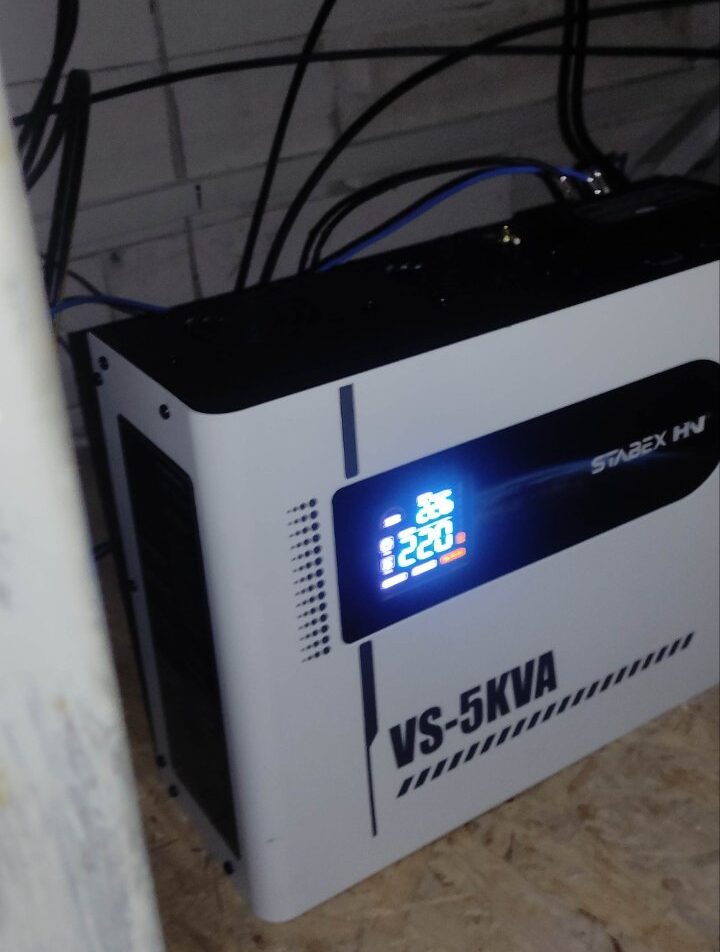

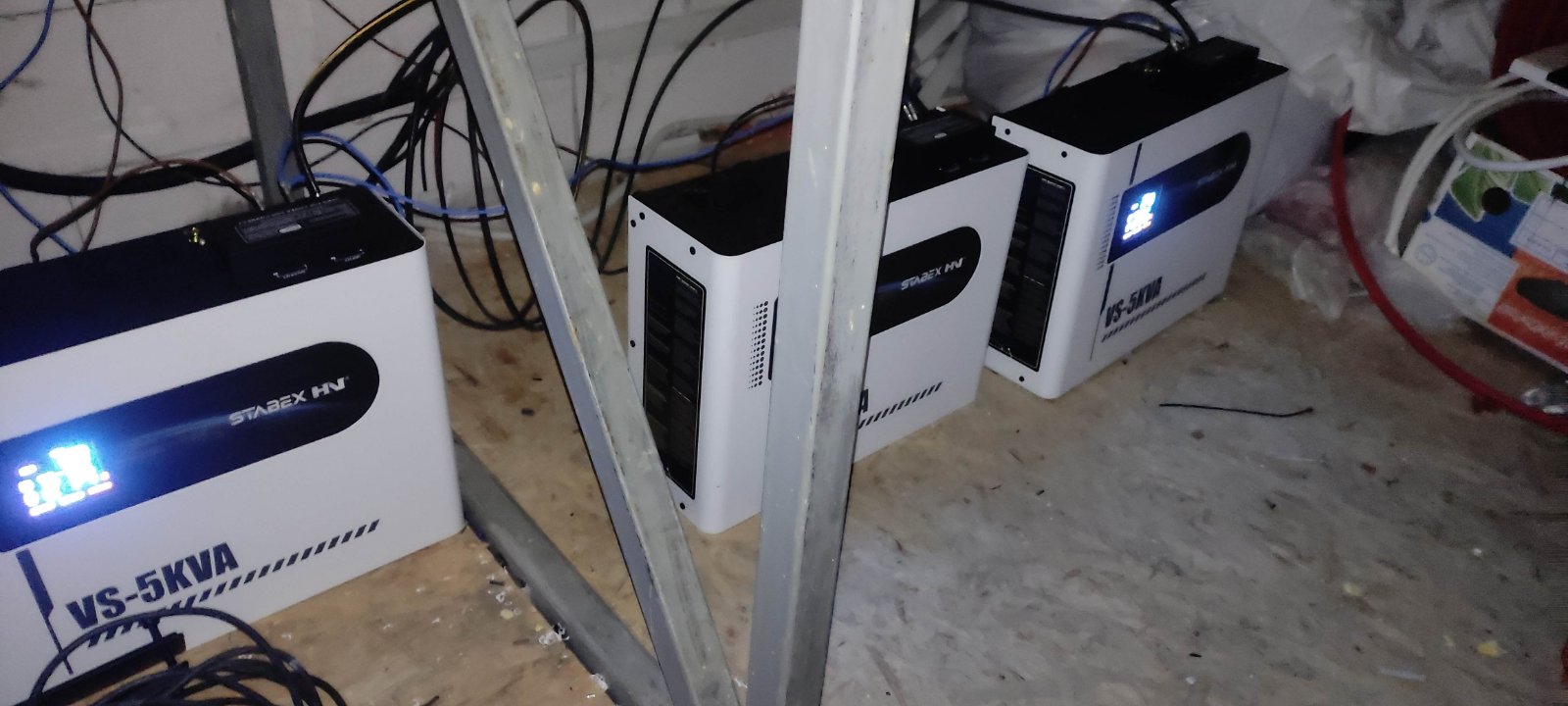

Трехфазная схема стабилизации: На каждую из трех фаз установлен отдельный сервоприводный стабилизатор напряжения Stabex VS-5KVA. Это обеспечивает суммарную защищенную мощность до 15 кВт, что полностью перекрывает потребности теплового насоса.
Защита чувствительной электроники: Платы управления и инверторные модули теплового насоса Raymer требуют стабильного напряжения без резких скачков. Стабилизаторы Stabex нивелируют любые колебания в сети, предотвращая выход дорогостоящих компонентов из строя.
Визуальный мониторинг: Каждый стабилизатор оснащен цифровым дисплеем, что позволяет владельцу в реальном времени видеть входное и выходное напряжение на каждой фазе непосредственно в технической зоне кухни.
Компактное размещение: Устройства смонтированы рядом с буферной емкостью и циркуляционными насосами, что создает единый, защищенный узел управления климатом.
Полный итог проекта в с. Тужилов
Данный объект является идеальным примером энергоэффективного дома будущего. Сочетание низкотемпературного отопления (теплый пол на 140 кв. м) и современного теплового насоса Raymer RAY-15D2MN-EVI позволило достичь минимальных затрат на коммунальные услуги.
Ключевые факторы успеха:
Продуманная гидравлика: Буферная емкость Raymer IMP 60 и два инверторных насоса обеспечивают идеальный баланс системы.
Надежное ГВС: Использование паяного теплообменника гарантирует быстрый нагрев горячей воды.
Электрическая безопасность: Стабилизаторы Stabex гарантируют долгую службу инверторного компрессора даже в условиях нестабильной сети.
Интеллектуальный контроль: Контроллер с Wi-Fi управлением делает эксплуатацию простой и понятной.
Система полностью готова к эксплуатации и обеспечивает жильцов теплом, горячей водой и уверенностью в энергонезависимости своего жилья.
