Монтаж системы отопления в новом доме Raymer RAY-15DS2-EVI (220V) в с. Малютянка, Киевской области
Задание
Перед нами стояла задача смонтировать полноценную автономную систему отопления для нового жилого дома в с. Малютянка, Киевской области, который на момент выполнения работ еще не был введен в эксплуатацию. Важным условием было то, что единственным источником тепла должен стать тепловой насос без резервного газового, электрического или твердотопливного котла.
Основные требования заказчика:
- обеспечить стабильное и энергоэффективное отопление на постоянной основе;
- адаптировать систему под будущую эксплуатацию дома (после ввода в эксплуатацию);
- минимизировать эксплуатационные расходы и зависимость от традиционных энергоносителей;
- реализовать решение, которое будет работать от стандартной однофазной сети 220 В;
- заложить запас по мощности и надежности с учетом сезонных пиковых нагрузок.
Поскольку здание новое и находится на этапе завершения строительства, дополнительным вызовом была необходимость интегрировать систему отопления без дальнейших переработок и с учетом будущих внутренних работ.
Решение
Для реализации поставленных задач был выбран тепловой насос Raymer RAY-15DS2-EVI (220V) — инверторная модель с технологией EVI, которая обеспечивает стабильную работу даже при низких температурах наружного воздуха и позволяет эффективно отапливать дом без альтернативных источников тепла.
Система отопления была спроектирована как единственный и основной источник теплоснабжения с полной ответственностью теплового насоса за комфорт в доме. Это означает, что все элементы – гидравлика, автоматика, защиты и настройки – выполнены с повышенными требованиями к надежности.
В процессе реализации:
- выполнен монтаж теплового насоса с учетом оптимального расположения для обслуживания и вентиляции;
- смонтирована гидравлическая обвязка системы отопления с акцентом на стабильный протечок и правильное распределение тепла;
- установлен гибридный бак Raymer G180/65L;
- выполнены первичные пусконаладочные работы и проверка режимов работы насоса;
Благодаря применению теплового насоса Raymer RAY-15DS2-EVI система отопления уже на старте отвечает современным требованиям к энергоэффективности, экологичности и автономности. Выбранное решение позволяет владельцам дома в будущем получить минимальные затраты на отопление и полностью отказаться от традиционных источников тепла, не жертвуя комфортом.
1. Монтаж наружного блока теплового насоса

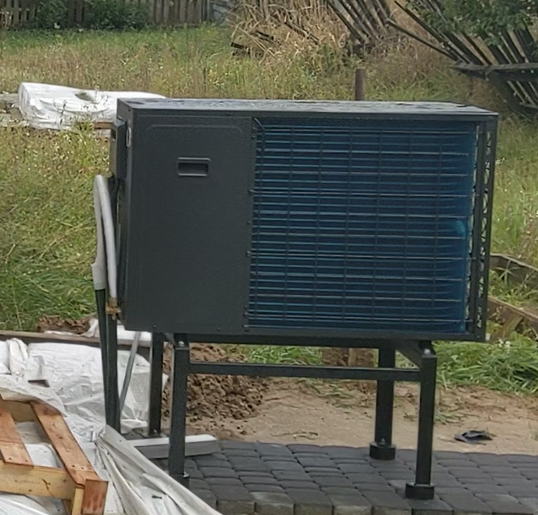

Внешний блок теплового насоса Raymer RAY-15DS2-EVI установлен на открытой местности, что является правильным и технически обоснованным решением для оборудования этого класса. Тепловые насосы Raymer спроектированы для эксплуатации под открытым небом и не требуют дополнительных навесов или укрытий, которые могут даже ухудшать теплообмен и вентиляцию.
Блок смонтирован на надежной жесткой основе, что обеспечивает:
- стабильное положение оборудования без перекосов;
- отсутствие просадки почвы со временем;
- минимизацию передачи вибраций на основание и окружающие конструкции.
Дополнительно использована металлическая подставка с антивибрационными опорами, поднимающая внешний блок над уровнем земли. Это решение защищает оборудование от:
- снега и талых вод в зимний период;
- грязи и влаги во время дождей;
- локального обледенения снизу при низких температурах.
Место установки обеспечивает свободный доступ воздуха к теплообменнику и вентилятору, без помех для забора и выброса воздуха. Соблюдены необходимые отступы от стен и посторонних объектов, что положительно влияет на эффективность работы теплового насоса и снижает шумовую нагрузку.
Фреоновые и гидравлические магистрали аккуратно подведены к блоку, качественно теплоизолированы и защищены от окружающей среды. Такое выполнение монтажа обеспечивает стабильную, безопасную и долговременную эксплуатацию теплового насоса на протяжении всего года без необходимости дополнительной защиты или доработок.
2. Монтаж внутреннего блока теплового насоса

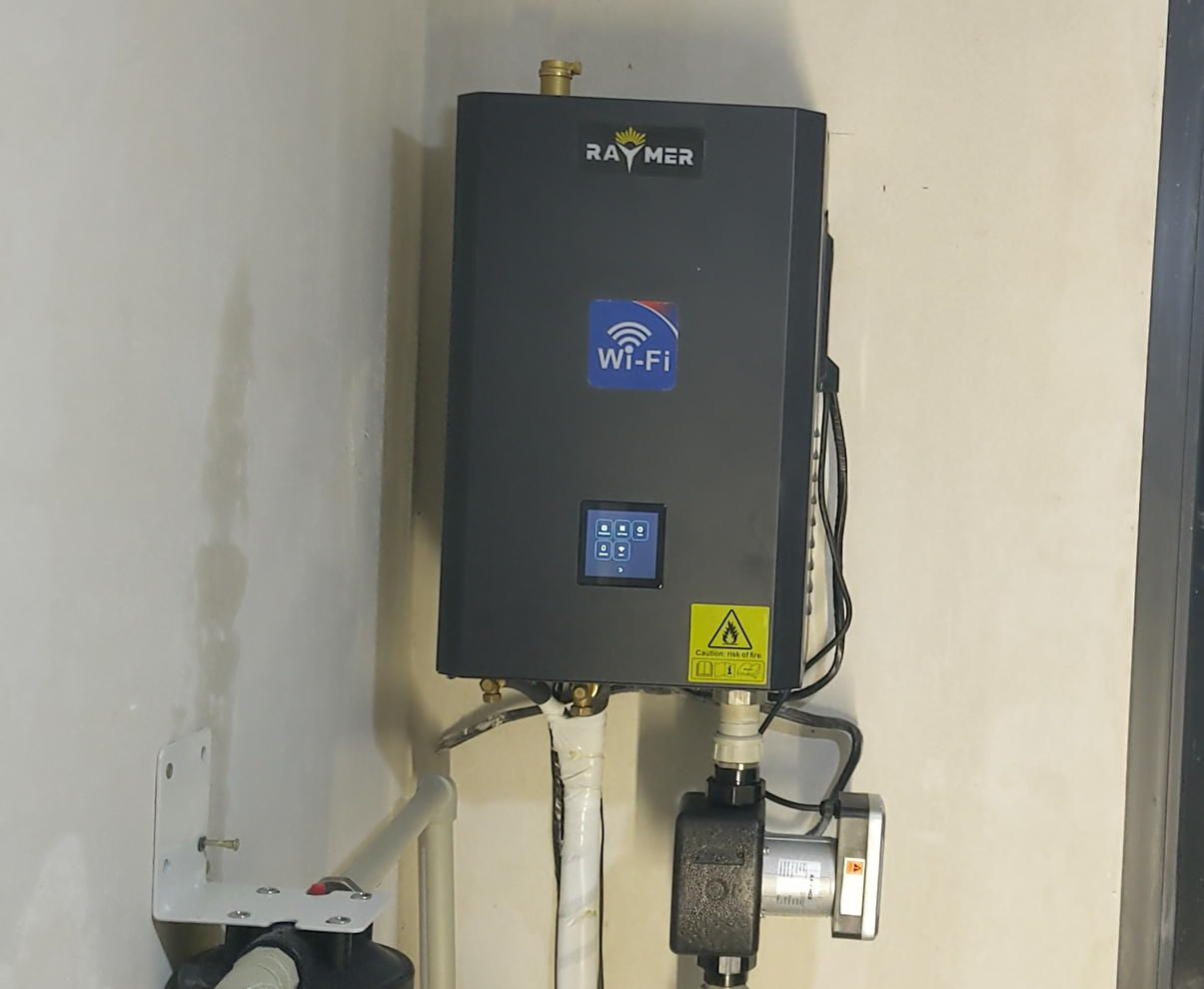

Внутренний блок теплового насоса Raymer установлен непосредственно в котельной вместе со всеми ключевыми элементами отопительной системы. Такое размещение обеспечивает удобный доступ для обслуживания, контроля параметров работы и последующего сервиса, а также компактно организовать инженерные коммуникации в одном помещении.

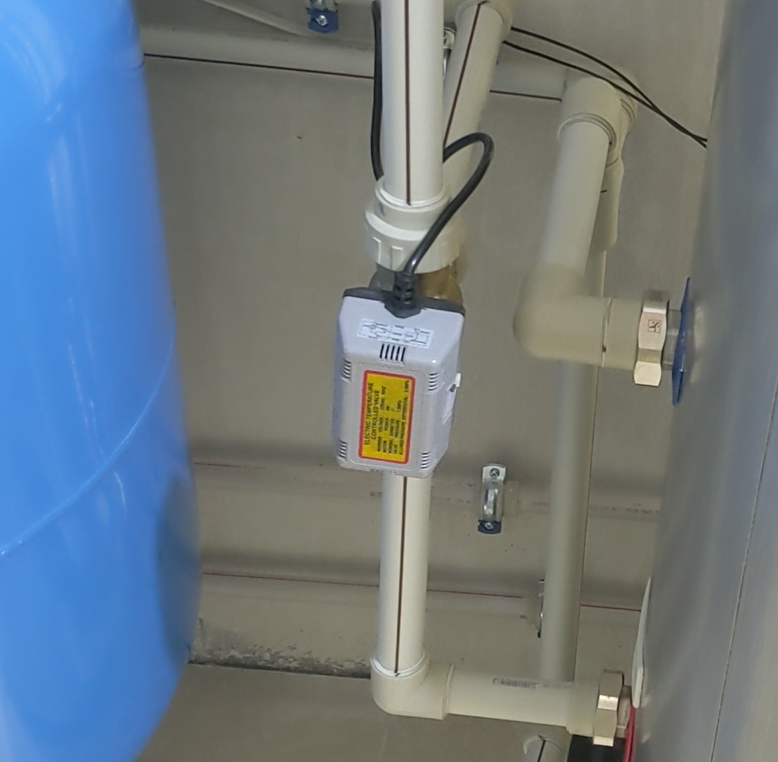

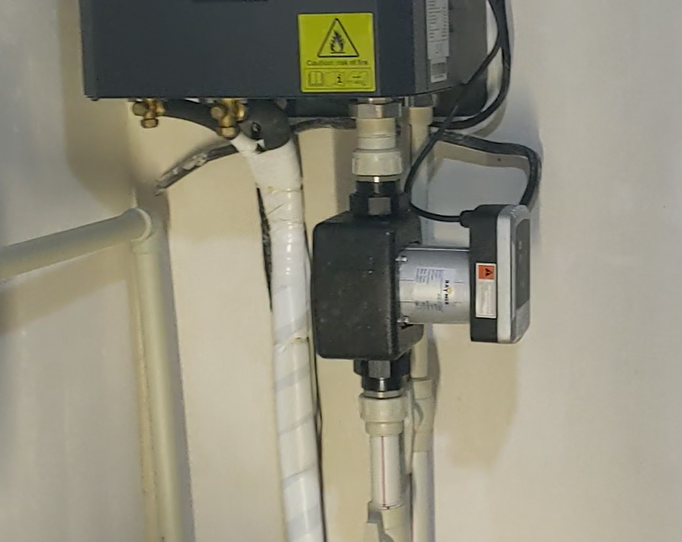

С учетом того, что расстояние от внутреннего блока до бака-гибрида достаточно значительно, в системе был предусмотрен и установлен дополнительный инверторный циркуляционный насос. Это решение технически обосновано и позволяет компенсировать гидравлические потери на длинных участках трубопровода.
Дополнительный насос обеспечивает:
- стабильный и достаточный протечок теплоносителя через теплообменник;
- равномерную передачу тепла к баку-гибриду;
- понижение нагрузки на штатный циркуляционный насос теплового насоса;
- повышение общей эффективности и надежности отопительной системы.
Все подключения выполнены аккуратно, с соблюдением направлений потока и качественной теплоизоляцией трубопроводов, минимизирующей теплопотери. Такая конфигурация внутреннего блока гарантирует стабильную работу теплового насоса по всему диапазону нагрузок, что особенно важно для дома, где тепловой насос является единственным источником отопления.
3. Подключение теплового насоса к баку-гибриду

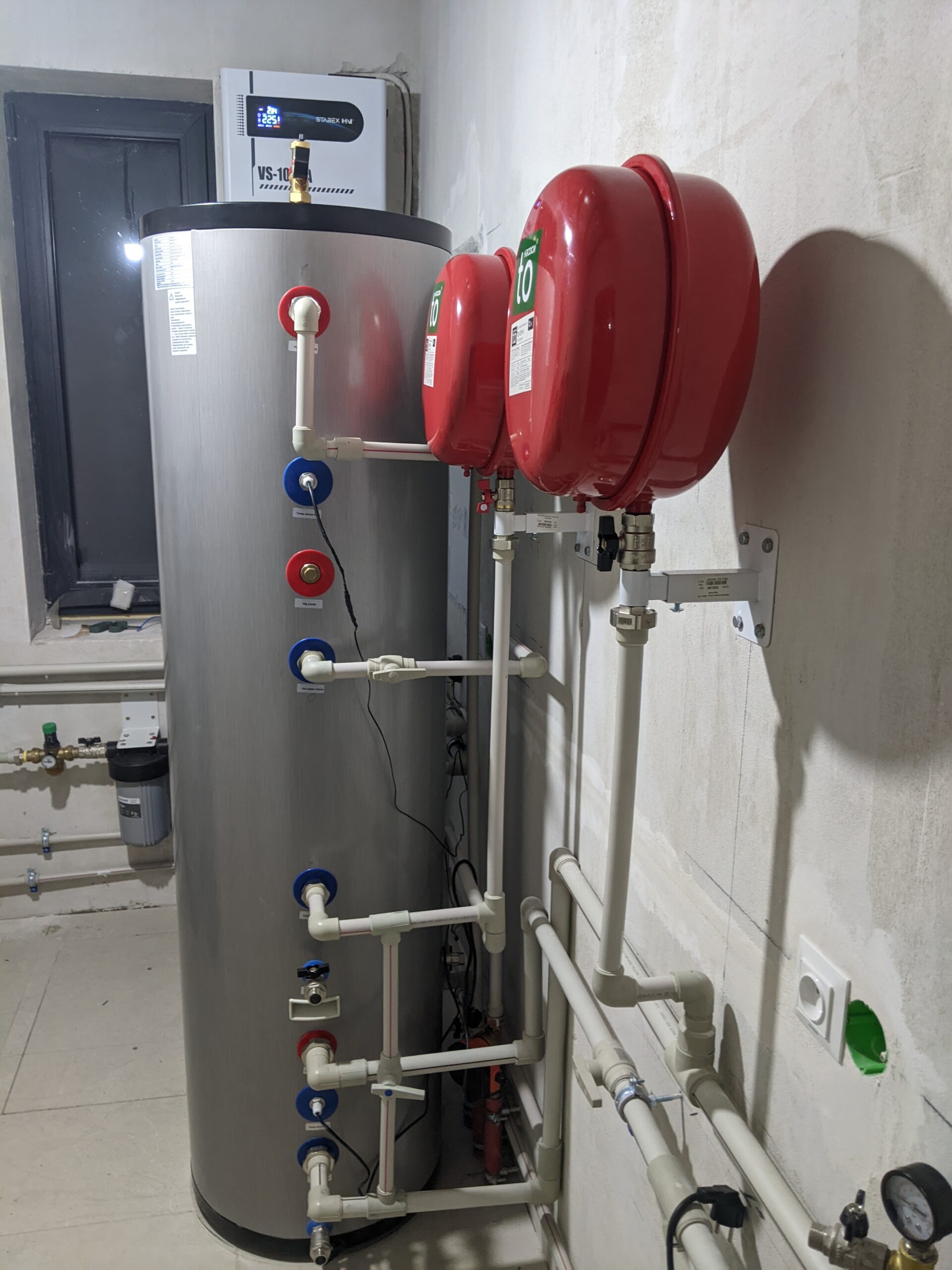

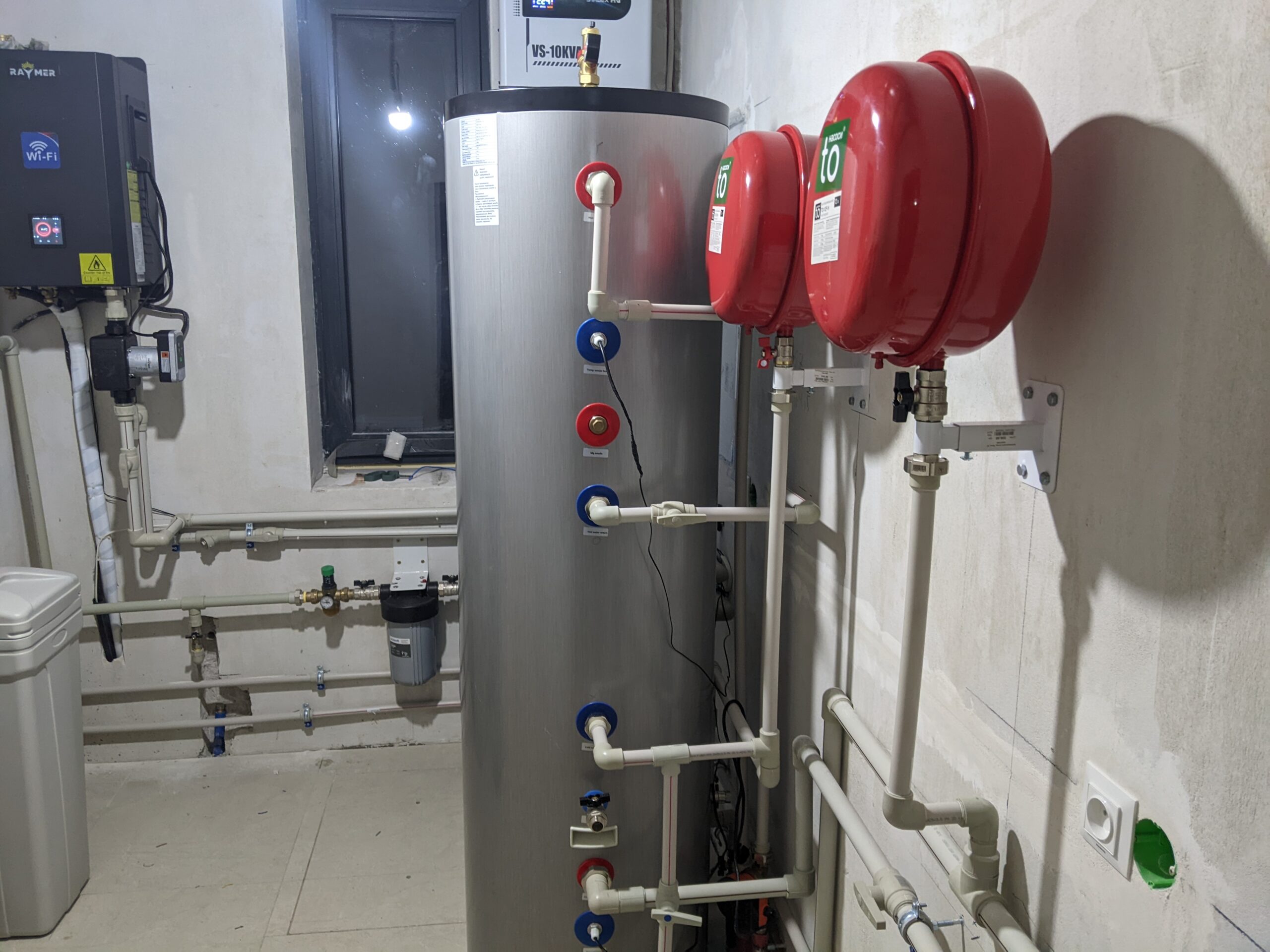

Бак-гибрид установлен в котельной и подключен к тепловому насосу с соблюдением правильной гидравлической логики и сервисного удобства. Подключение выполнено через отдельные патрубки подачи и оборота, что позволяет эффективно использовать объем бака в качестве теплового аккумулятора и гидравлического разделителя.
Особенности гидравлического подключения. Теплоноситель от теплового насоса подается отдельно к каждой части бака-гибрида:
- К верхней части, где находится бак ГВС, для обеспечения приоритетного нагрева горячей воды.
- В нижней части, где расположен бак-накопитель (буфер), для стабильной работы системы отопления.
Такая схема подключения обеспечивает быстрое накопление тепла и формирование правильной температурной стратификации. Обратная линия также подключена к обеим зонам бака, что позволяет системе гибко изымать охлажденный теплоноситель из соответствующего контура, положительно влияя на работу теплового насоса и его COP.
На трубопроводах предусмотрено:
- Запорная арматура для удобного обслуживания и возможности отключения бака без слива системы;
- Сливные и сервисные краны;
- Датчики температуры, установленные в гильзах бака, для корректной работы автоматики;
- Качественную теплоизоляцию труб, минимизирующую теплопотери.
Для компенсации гидравлического сопротивления и длины трассы между внутренним блоком и гибридным баком в систему интегрирован дополнительный инверторный циркуляционный насос. Он обеспечивает стабильный поток теплоносителя, равномерный прогрев всего объема обеих частей бака и уменьшает нагрузку на штатный тепловой насос.
Также к системе подключены мембранные расширительные баки, стабилизирующие давление, компенсирующие тепловое расширение теплоносителя и повышающие общую надежность работы котельной.
В результате такое подключение обеспечивает:
- Стабильная и эффективная работа теплового насоса в режимах отопления и ГВС;
- Полноценное функционирование бака-гибрида как теплового аккумулятора и разделителя;
- Гибкость системы и готовность к подключению дополнительных источников тепла или отопительных контуров в будущем.
4. Защита и стабильность электропитания системы
Поскольку тепловой насос – это дорогостоящее и сложное оборудование, оно очень чувствительно к качеству электроэнергии. Для обеспечения максимальной надежности в этой системе реализован профессиональный уровень электробезопасности за счет стабилизатора Stabex VS-10KVA:
Три стабилизатора напряжения по 10 кВт: Стабильную работу всей системы обеспечивают три отдельных стабилизатора мощностью 10 кВт каждый.
Защита дорогостоящего оборудования: Тепловой насос содержит чувствительную электронику и инверторный компрессор, которые могут выйти из строя из-за резких перепадов напряжения.
Гарантия безопасности компрессора: Стабилизаторы гарантируют надежную защиту от нестабильной сети, что критически важно для сохранения ресурса компрессора и продления срока службы всего устройства.
Работа при любых условиях: Такое решение позволяет системе отопления работать бесперебойно даже в районах с неудовлетворительным качеством электроснабжения, предотвращая аварийные остановки.
Вывод об установке системы на базе Raymer RAY-15DS2-EVI для владельца
Установка теплового насоса Raymer RAY-15DS2-EVI — это стратегическая инвестиция в энергонезависимость и комфорт вашего дома. Эта модель относится к серии сплит-систем воздух-вода и специально разработана для работы в суровых климатических условиях. Благодаря интеграции в современную систему «умного дома» через приложения Smart Life или Tuya Smart, управление теплом становится максимально гибким и экономичным.
Особенности модели Raymer RAY-15DS2-EVI:
Технология EVI: обеспечивает стабильную работу и высокую эффективность даже при экстремально низких температурах наружного воздуха (до -25°C или -30°C).
Инверторное управление: Позволяет насосу плавно регулировать мощность, что значительно снижает потребление электроэнергии и нагрузку на сеть.
Высокая мощность: Модель на 15 кВт способна обеспечить теплом и горячей водой дома большой площади, сохраняя высокий коэффициент COP.
Работа с ГВС и отоплением: Эффективно переключается между нагревом буферного бака и бака косвенного нагрева для горячего водоснабжения.
Качественный монтаж: залог долговечности! Профессиональный монтаж гарантирует, что все преимущества технологии EVI будут реализованы в полной мере.
Гидравлическая логика: Корректное подключение к баку-гибриду с отдельной подачей на ГВС и отопление обеспечивает правильную температурную стратификацию.
Электрическая защита: Поскольку Raymer RAY-15DS2-EVI – это сложное дорогостоящее оборудование, использование трех стабилизаторов напряжения по 10 кВт является обязательным условием для защиты инверторного компрессора и чувствительной электроники.
Сервисное удобство: Установка запорной арматуры позволяет обслуживать систему без слива теплоносителя.
Риски самостоятельного монтажа
Попытка установить такой мощный агрегат, как RAY-15DS2-EVI, без опыта несет серьезные риски:
- Повреждение компрессора: Без надлежащей стабилизации напряжения (трех стабилизаторов) существует высокая вероятность выхода из строя сердца системы — дорогостоящего компрессора.
- Потеря гарантии: Нарушение требований к электрической защите или гидравлическому подключению часто приводит к аннулированию гарантийных обязательств.
- Эксплуатационные ошибки: Неправильная настройка датчиков температуры или ошибки в подключении к Wi-Fi (частота 2.4 ГГц) сделают дистанционную автоматизацию невозможной.
- Низкая эффективность: Любые просчеты в схеме подключения сведут на нет экономию от использования теплового насоса.
