Задача

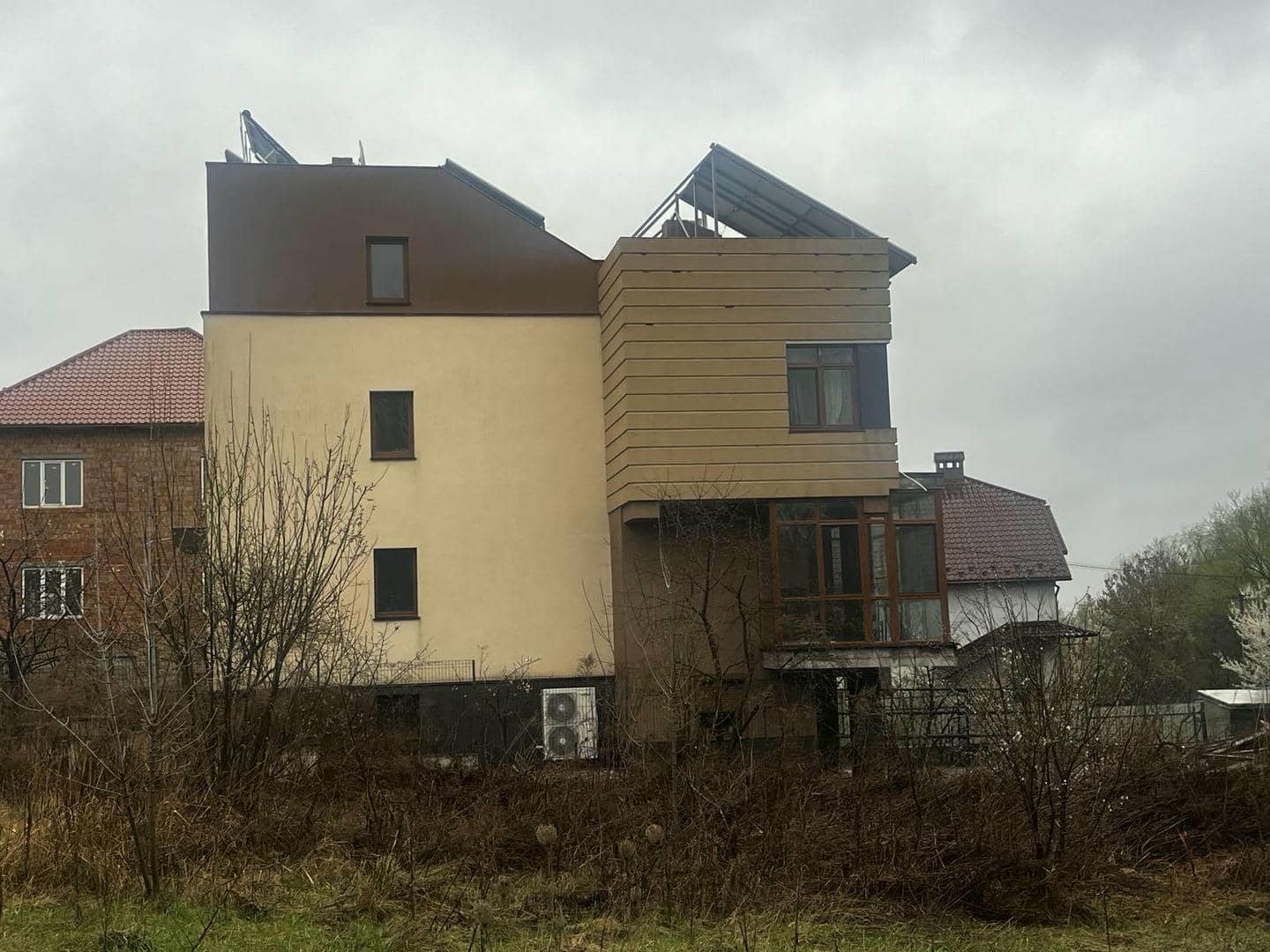

Модернизация отопительной системы в частном доме, где до этого отопление осуществлялось электрокотлом. Дом полностью обеспечивается электроэнергией от солнечных батарей, установленных на крыше. Основная цель — повышение эффективности системы отопления и снижение затрат на электроэнергию.
Решение
В рамках модернизации был установлен тепловой насос Raymer RAY-18DS1-EVI (380V), который интегрирован в существующую систему отопления. Оборудование подключено к буферной емкости и баку ГВС для обеспечения оптимального распределения тепла в системе. Это решение позволило значительно снизить энергопотребление и повысить комфорт в доме в зимний период, используя экологически чистую энергию от солнечных панелей.
1. Монтаж наружного блока теплового насоса RAY-18DS1-EVI (380V)

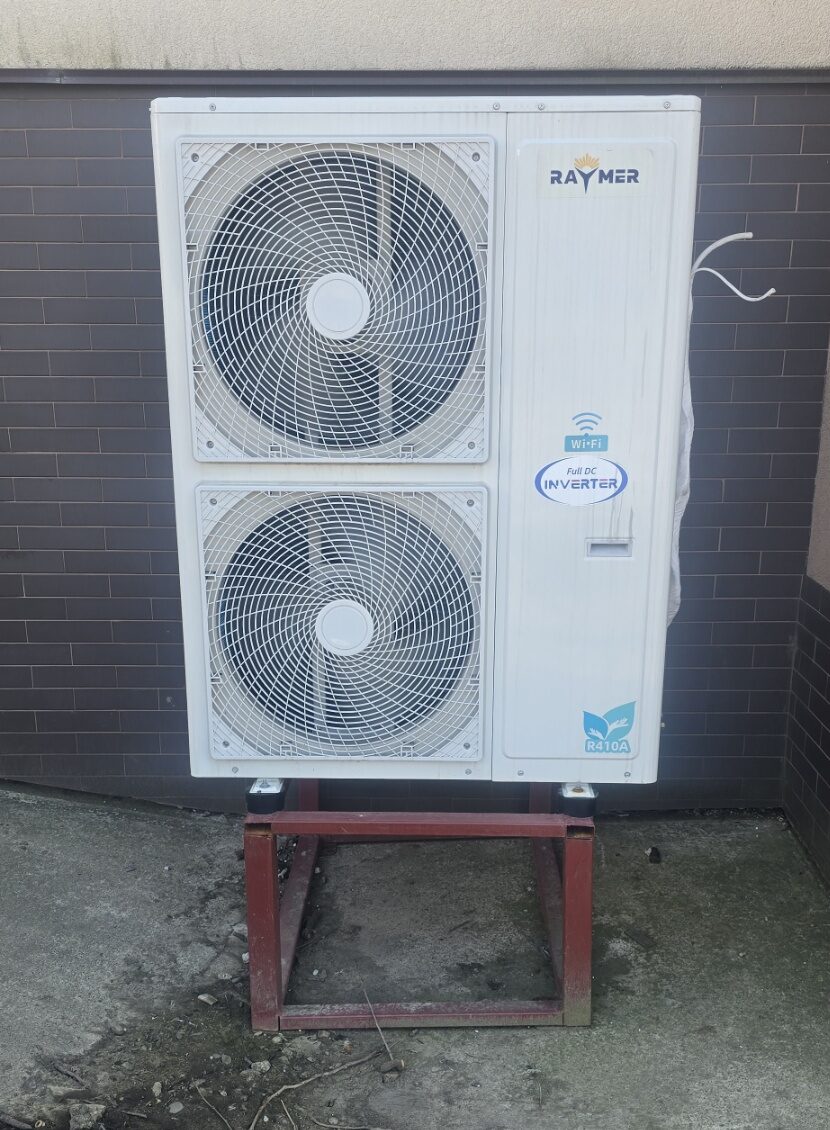

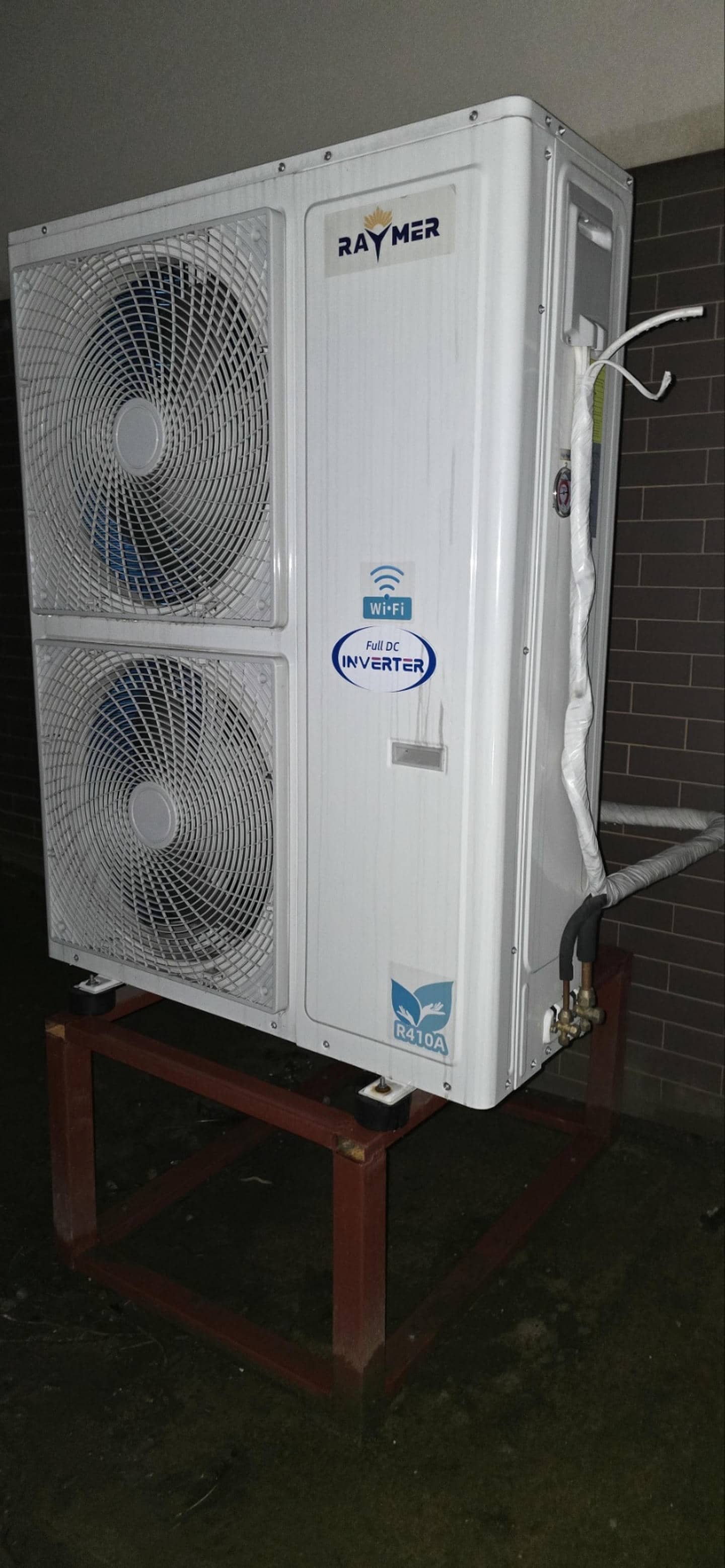

Наружный блок теплового насоса Raymer RAY-18DS1-EVI (380V) был установлен на прочной металлической подставке, которая обеспечивает надежную фиксацию и устойчивость оборудования. Металлическая конструкция имеет антикоррозийное покрытие, что гарантирует долговечность и устойчивость к внешним воздействиям. Между опорными точками были установлены виброизоляционные подушки, снижающие уровень шума и вибраций во время работы насоса.
При монтаже особое внимание было уделено изоляции трубопроводов. Все соединения на хладагентной трассе герметично заизолированы специальным материалом, который предотвращает теплопотери. Для повышения устойчивости к внешним условиям применена фольгированная изоляция, которая также защищает от ультрафиолетового излучения. Места входа труб в стену дополнительно обработаны герметиком для предотвращения попадания влаги и потерь тепла.
2. Монтаж внутреннего блока теплового насоса RAY-18DS1-EVI (380V)

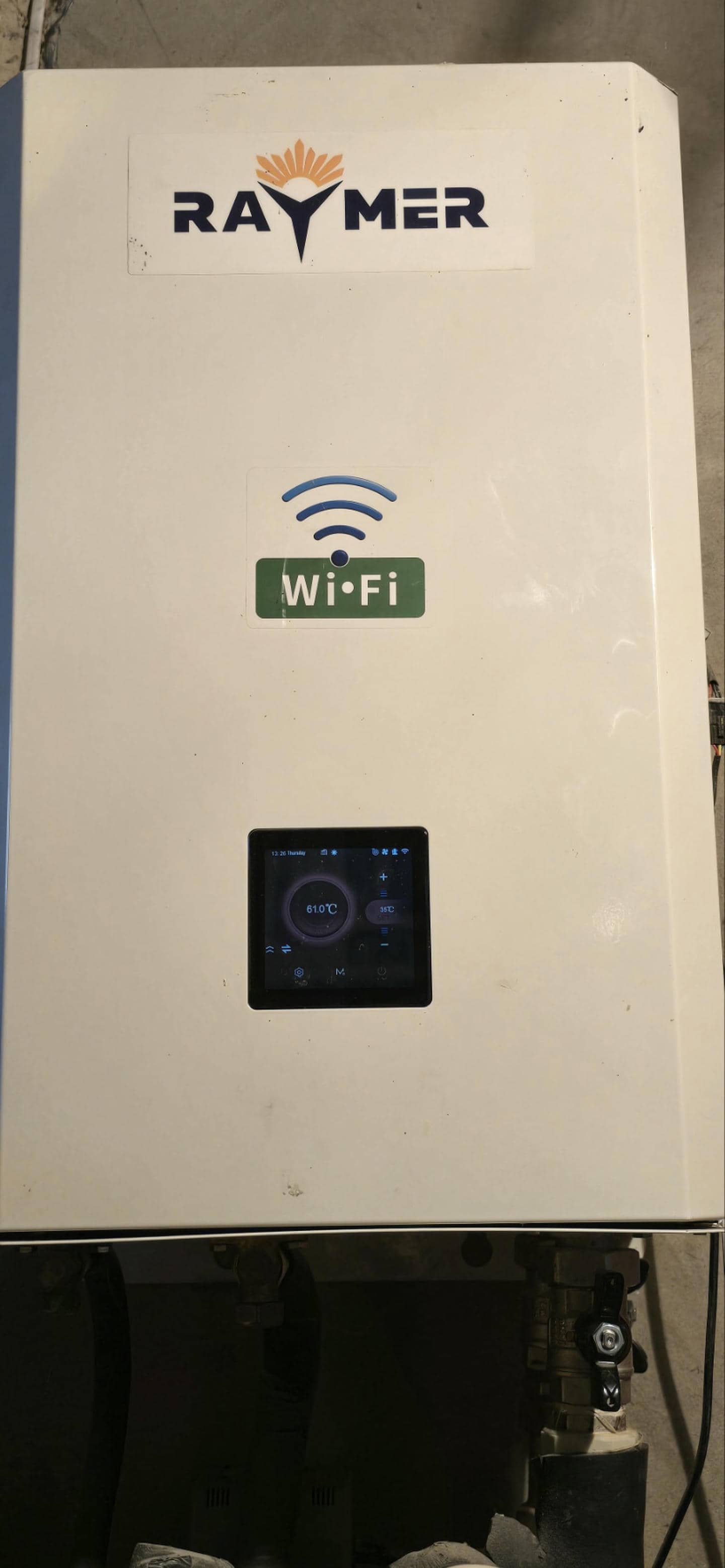

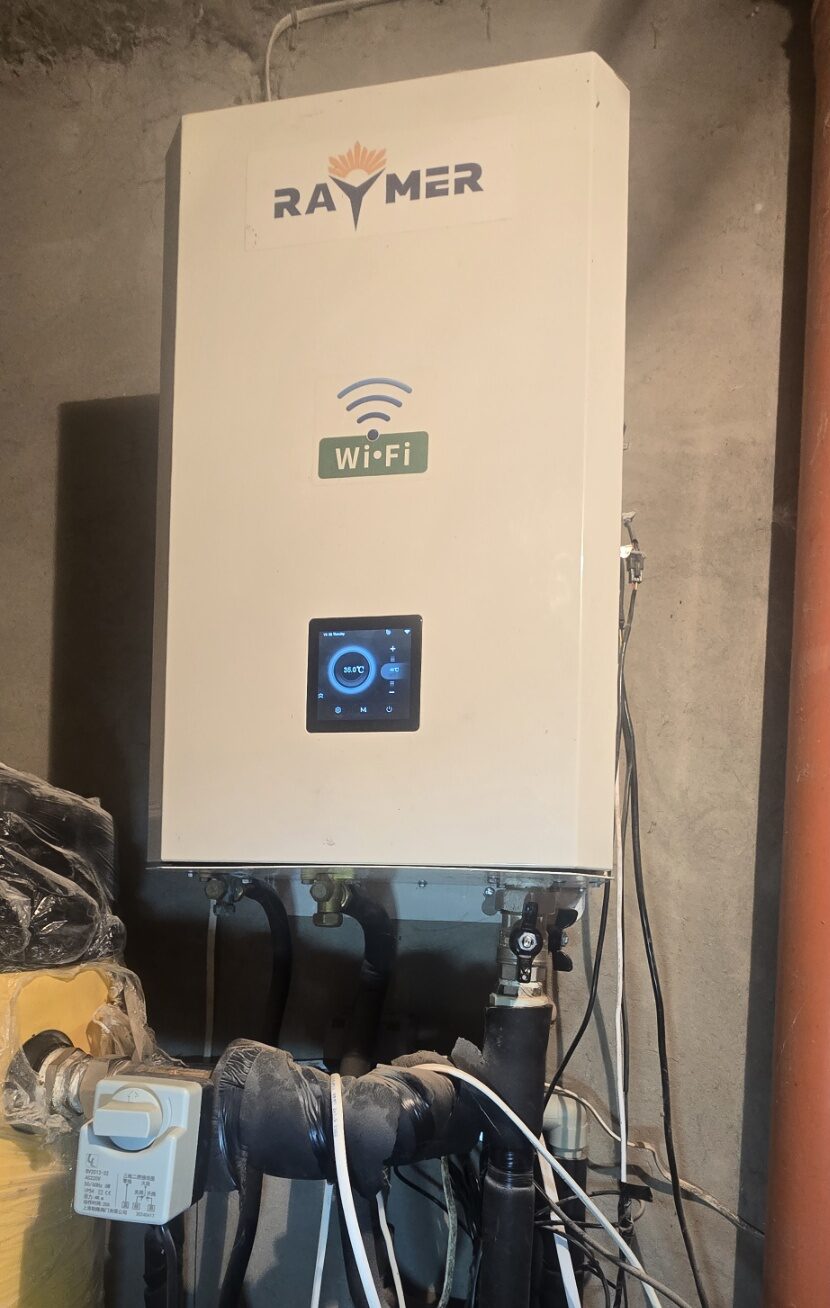

Гидромодуль теплового насоса Raymer RAY-18DS1-EVI (380V) был установлен в техническом помещении, что обеспечивает удобный доступ для обслуживания и контроля работы системы. Оборудование закреплено на стене на специальных кронштейнах, что гарантирует его надежную фиксацию и снижает вибрации во время работы.

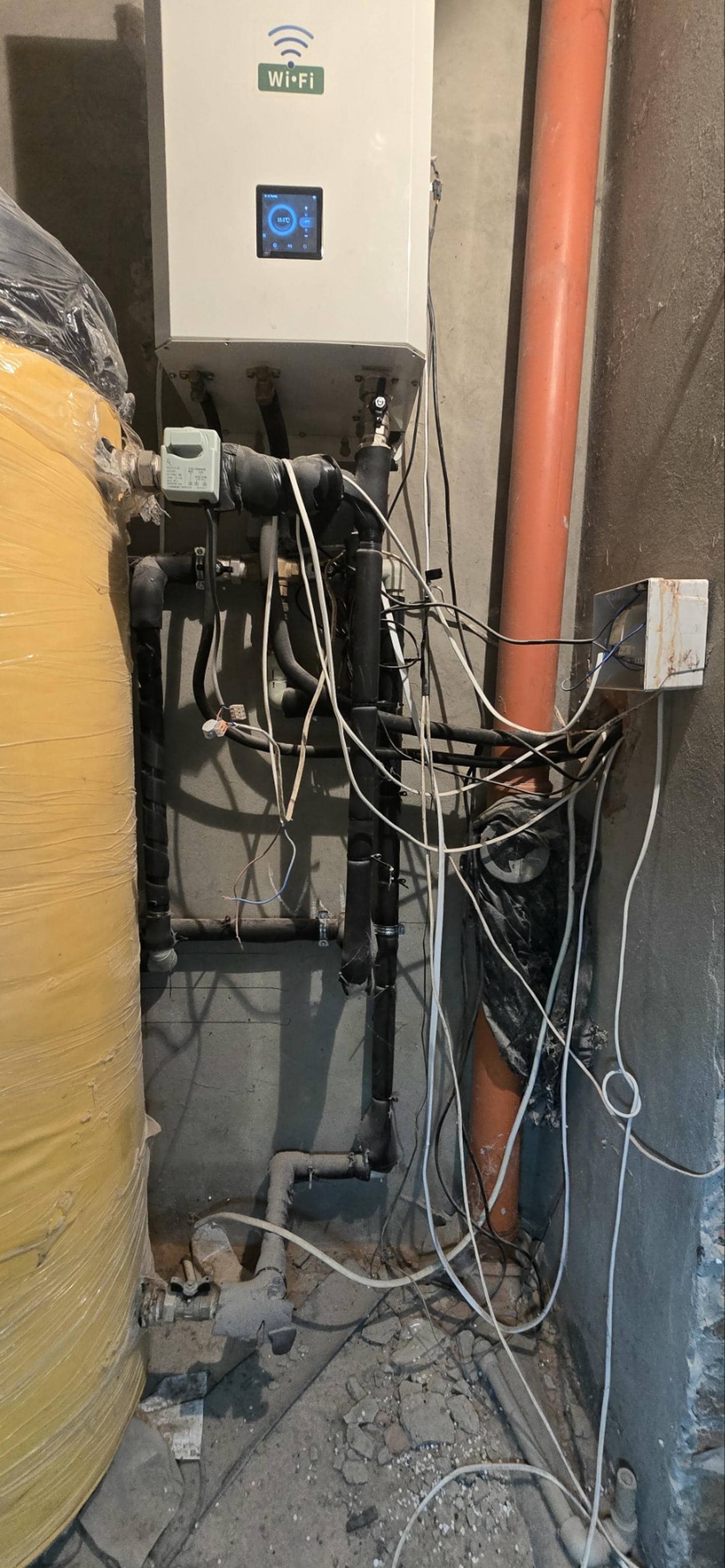

Подключение гидромодуля выполнено с использованием надежных трубопроводов с предварительной изоляцией для минимизации теплопотерь. Все соединения тщательно герметизированы, что исключает возможность протечек и способствует стабильной работе системы. Для защиты от замерзания в зимний период применено утепление контуров, которое усилено фольгированной изоляцией.
В системе также реализовано подключение к баку-накопителю, что обеспечивает постоянный запас горячей воды и повышает эффективность обогрева. Для корректного распределения потоков воды установлены циркуляционные насосы и запорная арматура, обеспечивающие оптимальное давление и равномерное распределение тепла по всей системе.
Дополнительно подключена система управления с возможностью дистанционного мониторинга и настройки параметров через Wi-Fi, что позволяет контролировать работу теплового насоса даже на расстоянии.
3. Подключение буферной емкости

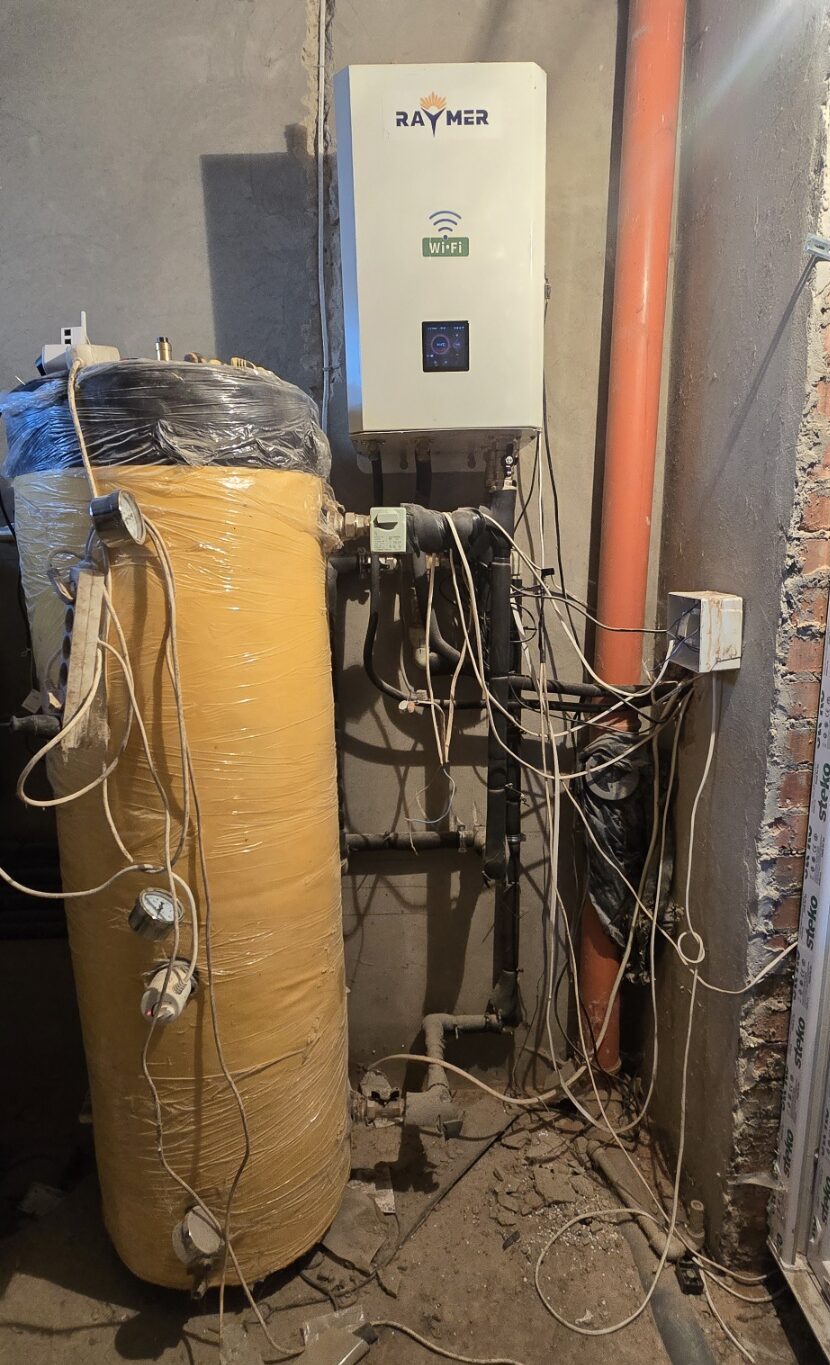

Буферная емкость, которая интегрирована в систему с тепловым насосом Raymer RAY-18DS1-EVI (380V), была установлена в техническом помещении рядом с гидромодулем. Емкость подключена к основному контуру отопления для обеспечения стабильной циркуляции теплоносителя и компенсации тепловых колебаний. Это решение позволяет поддерживать оптимальный температурный режим даже при переменных нагрузках на систему.
Подключение выполнено с помощью надежных металлопластиковых труб, которые были предварительно заизолированы для уменьшения теплопотерь. Все стыки герметизированы специальными уплотнителями и армированы хомутами для предотвращения протечек. Вход и выход буферной емкости оснащены запорными кранами, что позволяет оперативно отключать ее от общей системы при необходимости технического обслуживания или ремонта.
Дополнительно в системе предусмотрена установка термометров и манометров для контроля температуры и давления в буферной емкости, что обеспечивает надежный мониторинг работы. Это гарантирует стабильную работу системы, продлевает ее ресурс и повышает общую эффективность отопления в доме.
4. Подключение бака ГВС

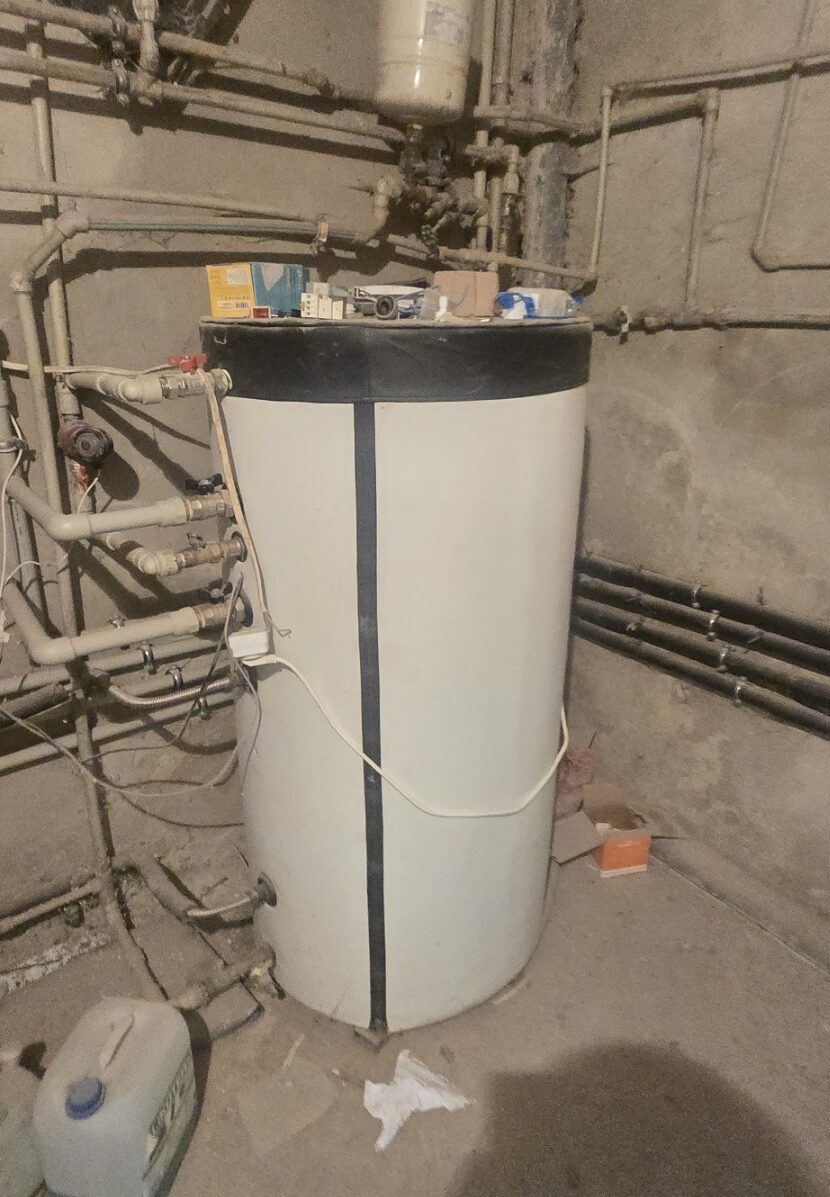

Бак горячего водоснабжения (ГВС), который видно на фото, был интегрирован в систему теплового насоса Raymer RAY-18DS1-EVI (380V) для обеспечения стабильной подачи горячей воды. Подключение выполнено с соблюдением всех необходимых требований для эффективной работы и безопасности.
Подключение:
Вход холодной воды — подключен в нижней части бака, обеспечивает поступление холодной воды в теплообменник. На трубопроводе установлен запорный кран, позволяющий перекрывать подачу воды при обслуживании.
Выход горячей воды — подключен в верхней части бака для обеспечения максимальной температуры на выходе. Для предотвращения обратного тока установлен обратный клапан.
Рециркуляция — предусмотрена возможность подключения рециркуляционного контура, что позволяет поддерживать постоянную температуру в системе и оперативную подачу горячей воды к потребителям.
Магистраль к тепловому насосу — бак подключен к контуру теплового насоса, который нагревает теплоноситель, обеспечивая подогрев воды в баке.
Группа безопасности — на трубопроводе установлены предохранительный клапан, манометр и расширительный бак, что видно на фото. Это позволяет контролировать давление и обеспечивает безопасность работы системы.
Теплоизоляция — бак имеет слой изоляции, который уменьшает теплопотери и повышает эффективность системы.
Таким образом, подключение бака ГВС позволяет обеспечить дом стабильной горячей водой и повышает общую энергоэффективность отопительной системы.
Принцип работы всей системы вместе
Наружный блок теплового насоса, установленный на открытом пространстве, забирает тепло из окружающего воздуха даже при низких температурах и передает его в систему с помощью циркуляционного контура. Теплоноситель, нагретый в наружном блоке, поступает в гидромодуль, который расположен в техническом помещении. В гидромодуле происходит управление температурой и распределение тепла между отопительными контурами и буферной емкостью.
Буферная емкость выполняет роль теплового аккумулятора, сглаживая колебания в работе насоса и обеспечивая равномерную поставку тепла в систему отопления. Из буферной емкости теплоноситель циркулирует через радиаторы или теплый пол, поддерживая комфортную температуру в помещениях.
Параллельно с отоплением, часть тепла направляется на нагрев воды в баке ГВС. Холодная вода поступает в бак, где нагревается с помощью внутреннего теплообменника, подключенного к системе теплового насоса. Горячая вода поставляется в краны и душевые, обеспечивая постоянный комфорт в пользовании.
Вся система работает синхронно, управляется автоматикой, которая регулирует температуру в зависимости от потребностей пользователя и внешних условий. Это обеспечивает максимальную энергоэффективность и стабильную работу даже в сложных климатических условиях.
Особенности теплового насоса Raymer RAY-18DS1-EVI
Экономия электроэнергии: Тепловой насос обеспечивает до 80% экономии электроэнергии благодаря использованию тепла из окружающей среды, что снижает расходы по сравнению с традиционными методами отопления.
Экологическая чистота: Использование фреона R410A делает насос экологически безопасным, снижая выбросы CO2 и способствуя борьбе с изменением климата.
Бесшумная работа: Насос работает тихо, что позволяет использовать его в жилых помещениях без дискомфорта. Встроенная функция охлаждения создает комфортный микроклимат летом.
Инверторная технология: Насос автоматически регулирует мощность в зависимости от потребностей, обеспечивая стабильный обогрев и энергоэффективность.
Технология EVI: Увеличивает эффективность насоса в условиях низких температур путем впрыска дополнительного пара во время сжатия, что улучшает производительность в зимних условиях.
Удаленный доступ через Wi-Fi: Возможность управления насосом и мониторинга его работы через смартфон или компьютер из любой точки с доступом к Интернету.
Надежность и долговечность: Высокое качество материалов и современные технологии обеспечивают длительный срок службы, что подтверждается положительными отзывами пользователей о стабильности работы и комфорте.
Польза для клиента при замене электрокотла на тепловой насос?
Заказчик, который заменяет электрокотел на тепловой насос, получает несколько существенных преимуществ:
Снижение затрат на энергию: Тепловые насосы обычно потребляют меньше электроэнергии для производства такого же количества тепла, что может привести к значительным снижениям расходов на отопление.
Экологичность: Использование теплового насоса уменьшает выбросы CO2, поскольку он черпает энергию из окружающей среды, что делает его более экологически чистым решением.
Универсальность: Тепловые насосы могут не только обогревать помещения, но и обеспечивать охлаждение летом и горячее водоснабжение, что делает их универсальным решением для комфорта в течение года.
Улучшение комфорта: Системы тепловых насосов обеспечивают более стабильные температуры и лучшее регулирование, что повышает общий комфорт в доме.
Меньше обслуживания: Тепловые насосы обычно требуют меньшего обслуживания по сравнению с электрокотлами, что уменьшает расходы на техническое обслуживание.
Долговечность: Тепловые насосы имеют более долгий срок службы по сравнению с электрокотлами, что снижает потребность в замене оборудования.
В общем, замена электрокотла на тепловой насос существенно повысила энергоэффективность, уменьшить расходы, улучшить комфорт и иметь положительное влияние на экологию.
