Задача
В частном доме, где ранее отопление осуществлялось твердотопливным котлом, владельцы столкнулись с рядом проблем:
- необходимостью постоянного контроля и загрузки топлива;
- нестабильной температурой в помещениях;
- значительными затратами времени и усилий на обслуживание системы;
- а также зависимостью от стоимости и наличия топлива.
Кроме того, в межсезонье котел работал неэффективно — было трудно поддерживать комфортную температуру без перерасхода топлива.
Основная задача заключалась в создании современной, автоматизированной и энергоэффективной системы отопления, которая не требовала бы ежедневного вмешательства и обеспечивала стабильный комфорт в доме площадью до 80 м².
Решение
После технического анализа объекта специалистами было рекомендовано установить тепловой насос Mitsubishi HeatGuard-80NX мощностью 8 кВт.
Это современная инверторная система типа воздух-вода, которая обеспечивает эффективное отопление, охлаждение и подготовку горячей воды.
В рамках проекта:
Старый твердотопливный котел был демонтирован, при этом система отопления осталась в использовании без существенных изменений.
Тепловой насос Mitsubishi HeatGuard-80NX подключен к гидравлическому контуру с буферной емкостью, что обеспечивает равномерную циркуляцию теплоносителя.
Установлено автоматическое управление, которое позволяет пользователю полностью контролировать систему дистанционно.
Система интегрирована с теплым полом, что позволяет гибко распределять тепло по зонам дома.

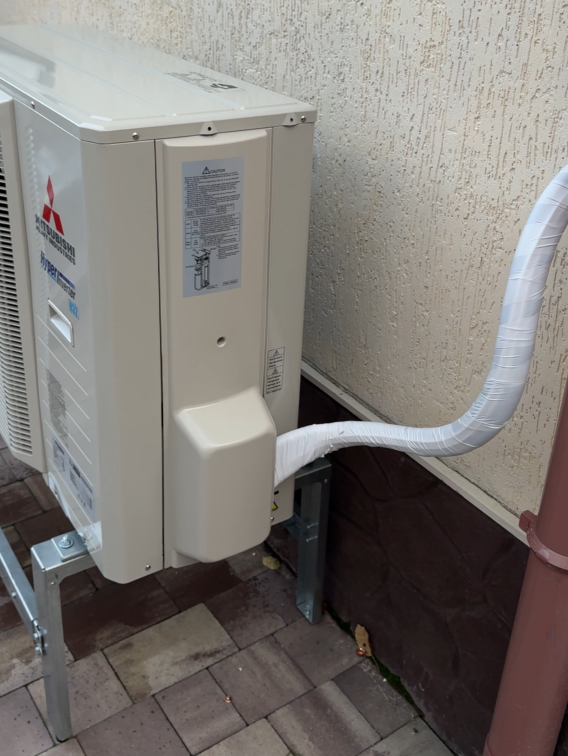

1. Монтаж внешнего блока теплового насоса
Внешний блок Mitsubishi HeatGuard-80NX был установлен на заднем дворе дома, где он не мешает передвижению и гармонично вписывается в общий вид двора.
Для надежности и стабильной работы блока была изготовлена прочная металлическая основа, которая обеспечивает ровную горизонтальную поверхность и предотвращает вибрации во время работы компрессора.
Дополнительно под корпус блока установлены антивибрационные опоры, которые уменьшают уровень шума и продлевают срок службы оборудования.
Фреоновая магистраль и коммуникации проложены через стену непосредственно в котельную, где расположен внутренний контур системы.
Для предотвращения теплопотерь все трубопроводы, соединяющие внешний и внутренний блоки, тщательно утеплены теплоизоляционным материалом.
Расположение внешнего блока позволяет системе работать с оптимальным воздушным потоком, что особенно важно для эффективности теплового насоса в холодное время года.

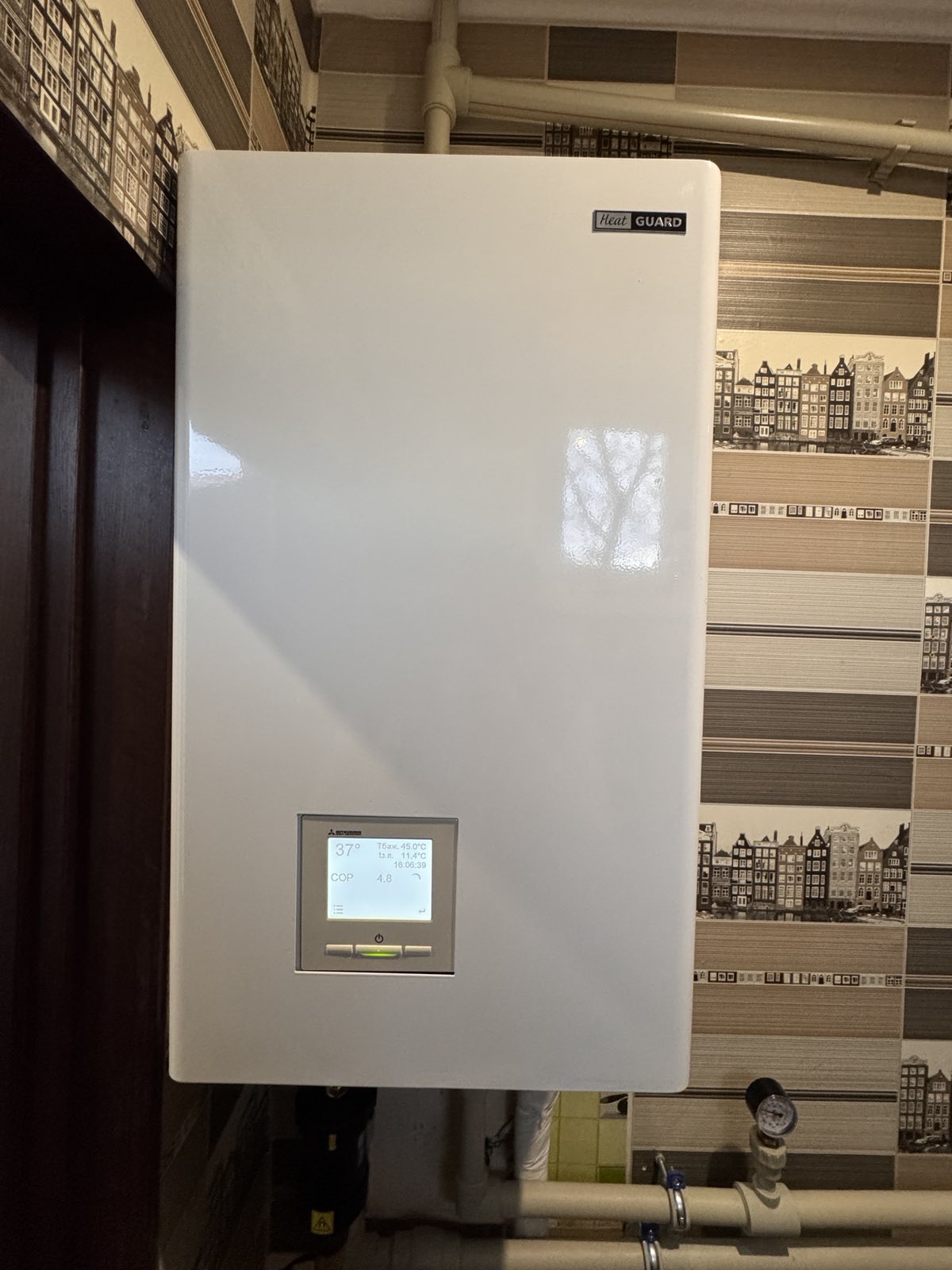

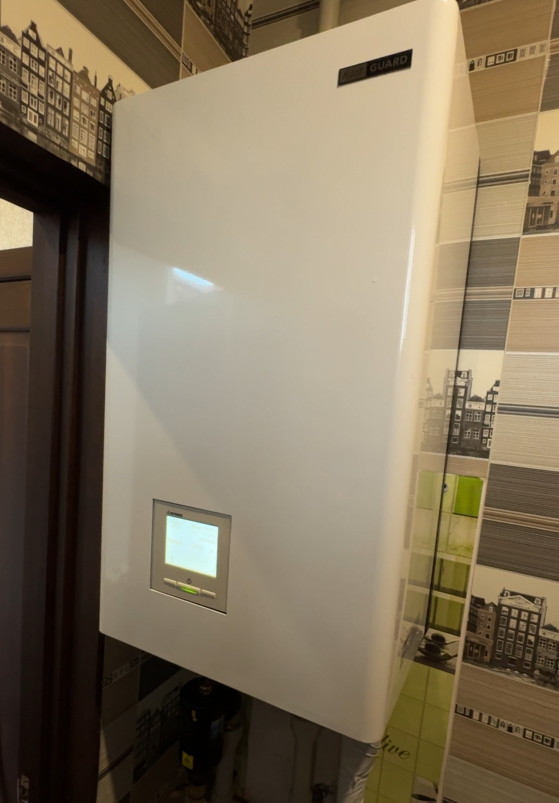

2. Монтаж внутреннего блока теплового насоса
Внутренний блок Mitsubishi HeatGuard-80NX был установлен в котельной дома, где ранее располагался твердотопливный котел. Это позволило использовать уже имеющиеся коммуникации и обеспечить удобный доступ для обслуживания системы.
Гидромодуль теплового насоса подключен к буферной емкости «Теплобак» объемом 80 л, которая выполняет роль стабилизатора температуры в системе. Буферная емкость аккумулирует тепло, благодаря чему насос работает с минимальными пусками, что повышает его эффективность и продлевает срок службы.
Все гидравлические соединения выполнены с применением запорной арматуры и термоизоляции, что обеспечивает энергосбережение и удобство при сервисном обслуживании.
Также была установлена группа безопасности и расширительный бак, которые защищают систему от перепадов давления.
Монтаж выполнен таким образом, чтобы в будущем можно было легко интегрировать дополнительные контуры отопления (радиаторы, фанкойлы или ГВС) без масштабных изменений в гидравлической схеме.

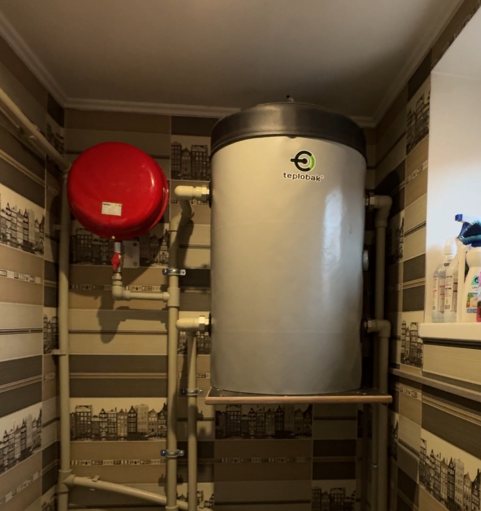

3. Монтаж бака-накопилителя Теплобак 80 л
В котельной был смонтирован бак-накопилитель «Теплобак» объемом 80 литров, который выполняет функцию буферной емкости для системы отопления. Емкость установлена в подвесном виде на прочных кронштейнах, что позволило сэкономить пространство в помещении и обеспечить удобный доступ к гидромодулю и коммуникациям.
Баки такого типа эффективно аккумулируют тепловую энергию, сглаживая температурные колебания в системе и уменьшая количество пусков компрессора теплового насоса. Это напрямую влияет на долговечность оборудования и стабильность температурного режима в доме.
Рядом с буферной емкостью установлен расширительный бак объемом 12 л, который компенсирует изменение объема теплоносителя при нагревании.
Также смонтированы запорные краны и группа безопасности, обеспечивающие удобное обслуживание системы и защиту от перепадов давления.
Вся обвязка выполнена с использованием термоизоляционных материалов, что снижает теплопотери и повышает энергоэффективность системы.

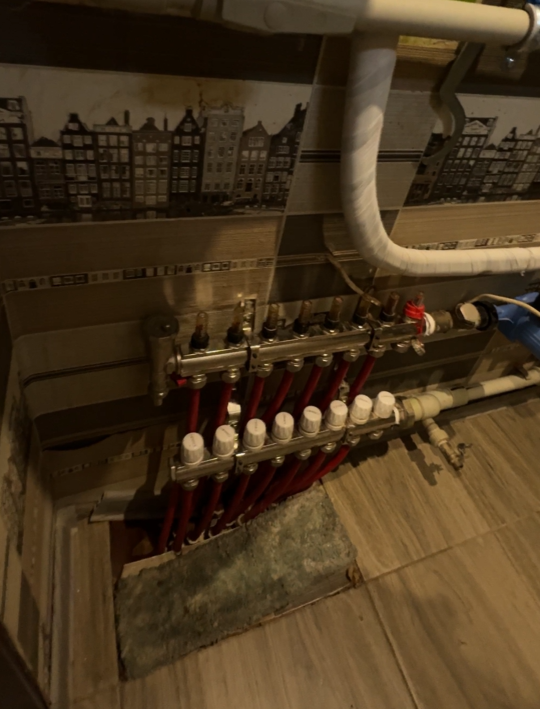

4. Подключение к гребню теплого пола от буферной емкости
От буферной емкости «Теплобак» 80 л организовано подключение к гребню системы теплого пола, которая обеспечивает основное отопление дома.
Подключение выполнено по схеме подача/обратная, что позволяет равномерно распределять теплоноситель по всем контурам пола.
Для точной регулировки температуры установлен циркуляционный насос и запорно-регулирующая арматура, что позволяет поддерживать оптимальный гидравлический баланс в системе.
Температура воды, подаваемой из буферной емкости, автоматически поддерживается тепловым насосом Mitsubishi HeatGuard-80NX, благодаря чему пол нагревается равномерно, без перегревов и температурных скачков.
Распределитель подключен через термоизолированные трубы, что минимизирует теплопотери при транспортировке теплоносителя.
Такая схема обеспечивает стабильную работу отопления даже при изменении внешней температуры, сохраняя комфорт в помещении и уменьшая нагрузку на тепловой насос.
Преимущества установки теплового насоса Mitsubishi HeatGuard-80NX по сравнению с твердотопливным котлом
Переход от твердотопливного котла к тепловому насосу Mitsubishi HeatGuard-80NX стал для владельца дома рациональным и продуманным решением.
Такая модернизация обеспечила комфорт, энергоэффективность и полную автоматизацию отопления.
1. Экономия на отоплении
Тепловой насос потребляет в 3–4 раза меньше электроэнергии, чем традиционные электрические или твердотопливные котлы затрачивают энергии для получения того же количества тепла.
Благодаря высокому коэффициенту эффективности (COP ≈ 4,2), большая часть тепла вырабатывается не из электроэнергии, а за счёт окружающего воздуха — абсолютно бесплатного ресурса.
2. Полная автоматизация
В отличие от твердотопливного котла, который требует постоянного контроля, загрузки дров или пеллет, тепловой насос работает полностью автономно.
Достаточно задать желаемую температуру — система самостоятельно поддерживает комфорт в доме без участия человека.
3. Безопасность и чистота
Твердотопливные котлы создают грязь, дым, пыль и конденсат, требуют отдельного помещения, дымохода и регулярной чистки.
Тепловой насос работает без открытого пламени, золы и копоти, не нуждается в хранении топлива и обеспечивает экологически чистое отопление.
4. Постоянный комфорт
Система поддерживает стабильную температуру в помещениях вне зависимости от погоды.
Благодаря интеллектуальному управлению компрессором и гидромодулем, изменения температуры происходят плавно — без перегревов и резких колебаний, что невозможно при работе дровяного котла.
5. Компактность и эстетика
Гидромодуль и буферная ёмкость занимают минимум места. Нет необходимости в дровяных сараях, зольниках и складах для топлива.
Оборудование работает тихо и аккуратно, не нарушая интерьер и уют дома.
6. Возможность интеграции с солнечными электростанциями
Тепловой насос легко подключается к солнечным электростанциям и системам резервного питания, что позволяет в перспективе получать практически бесплатное отопление.
Вывод:
Установка Mitsubishi HeatGuard-80NX превратила отопление дома из трудоёмкого процесса в удобную, стабильную и экологичную систему, которая экономит деньги, сохраняет комфорт и не требует постоянного контроля.
В отличие от твердотопливного котла, тепловой насос — это отопление будущего, которое уже сегодня позволяет ощутимо сократить расходы и повысить качество жизни.
