Дом в с. Крушинка Киевской области площадью 150 кв. м изначально проектировался под классическое газовое отопление. Вся система была построена на основе водяного теплого пола, что является идеальным фундаментом для энергоэффективности. Однако, с постоянным ростом тарифов на газ, владельцы столкнулись с необходимостью оптимизации расходов.
Задача была четкой: интегрировать современный источник тепла в уже существующую, сформированную систему, чтобы радикально снизить коммунальные платежи, не теряя в комфорте.
Выбор оборудования
После анализа объекта специалисты нашей компании подобрали оптимальное решение — тепловой насос Raymer RAY-15DS2-EVI. Почему именно эта модель стала идеальным выбором?
Экономическая целесообразность: При цене, значительно ниже европейских аналогов, Raymer обеспечивает технические показатели и надежность на уровне премиум-сегмента.
Трехфазное подключение (380В): Это гарантирует стабильную работу компрессора, равномерную нагрузку на сеть и высокую мощность, необходимую для отопления больших площадей.
Технология EVI (впрыск пара): позволяет насосу эффективно работать даже во время сильных морозов (до -25°C…-30°C) в Киевской области, поддерживая высокую температуру теплоносителя.
Идеальная совместимость: Поскольку в доме установлен теплый пол, насос работает в низкотемпературном режиме, что обеспечивает самый высокий показатель COP (коэффициент эффективности).

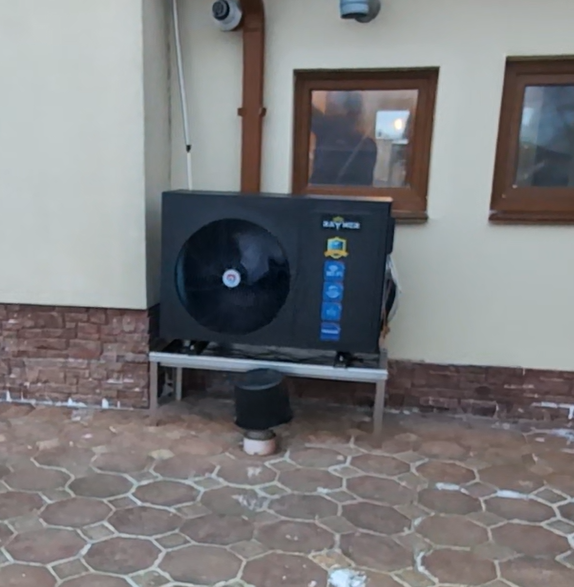

Этап 1: Установка наружного блока сплит-системы Raymer RAY-15DS2-EVI
Монтаж наружного модуля сплит-системы выполнен с акцентом на долговечность и стабильность работы в зимний период, учитывая особенности климата Киевской области.
Технические особенности монтажа:

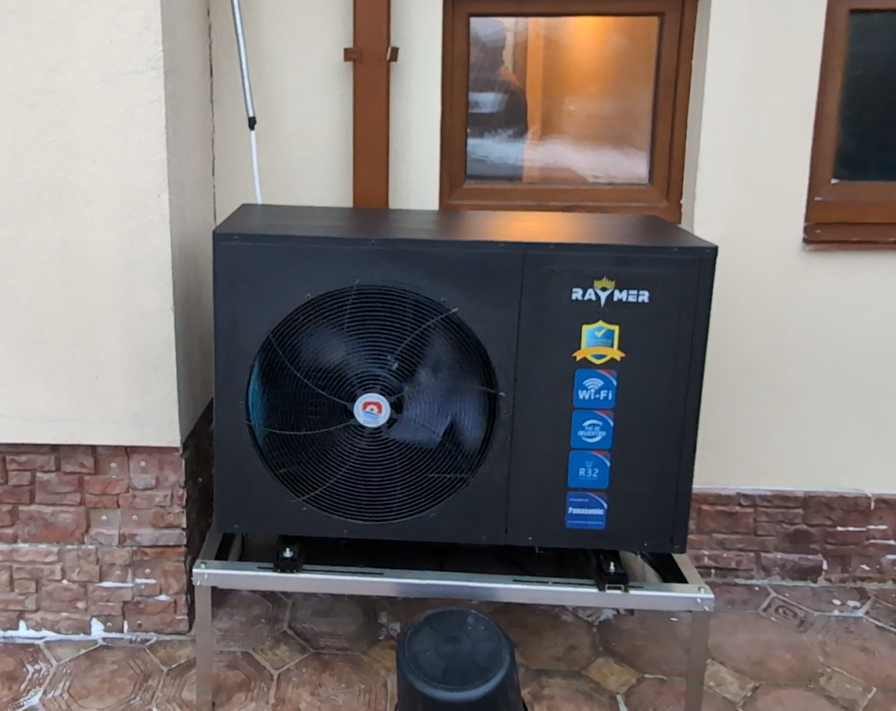

Новая усовершенствованная подставка: Внешний блок установлен на специальную металлическую конструкцию, которая обеспечивает надежную фиксацию и защиту от снежных заносов.
Интегрированный сливной поддон: Подставка оснащена специальным поддоном для сбора конденсата, образующегося во время работы насоса на обогрев.
Интеллектуальный подогрев: В поддон заложен нагревательный кабель, который подключен непосредственно к плате управления тепловым насосом. Это позволяет автоматике включать подогрев только в моменты размораживания (дефростации), что предотвращает намерзание льда и гарантирует свободный отвод влаги.
Фреоновое соединение: Поскольку это сплит-система, от внешнего блока к внутреннему гидромодулю проложены медные магистрали в качественной термоизоляции. На самом блоке установлен манометр для визуального контроля давления фреона в системе.

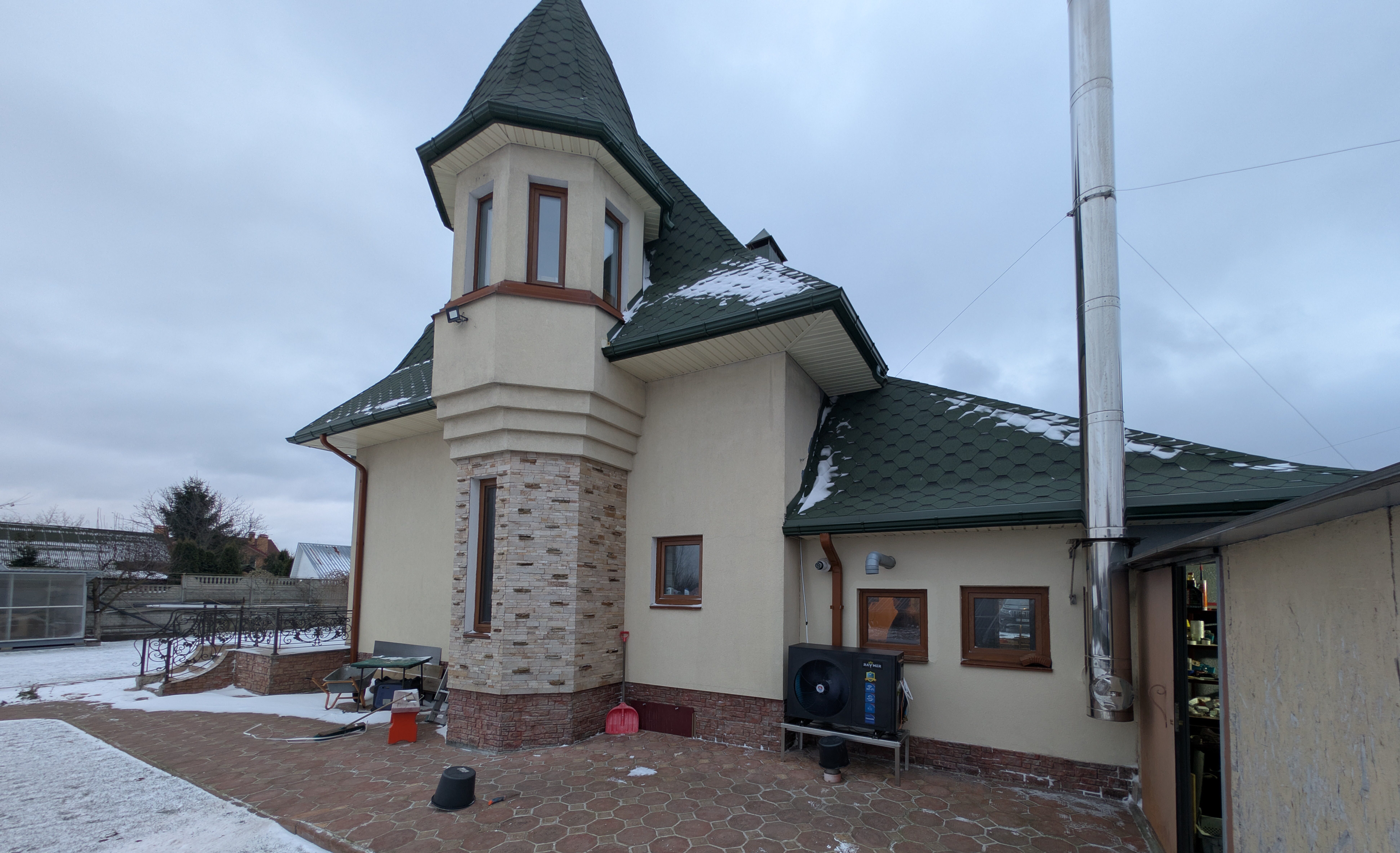

Расположение и акустический комфорт: Внешний блок смонтирован непосредственно на фасаде дома. Несмотря на высокую мощность, работа агрегата не создает дискомфорта для жильцов, поскольку модель отличается низким уровнем шума.
Антивибрационная защита: Для дополнительного снижения шума и исключения передачи вибраций на стены дома, блок установлен на специальные антивибрационные опоры, которые эффективно гасят механические колебания во время работы компрессора.
Этап 2: Монтаж внутреннего блока и интеграция в существующую систему
Внутренний блок сплит-системы Raymer RAY-15DS2-EVI — это компактный узел, который стал связующим звеном между энергией воздуха и системой отопления дома.
Особенности установки:

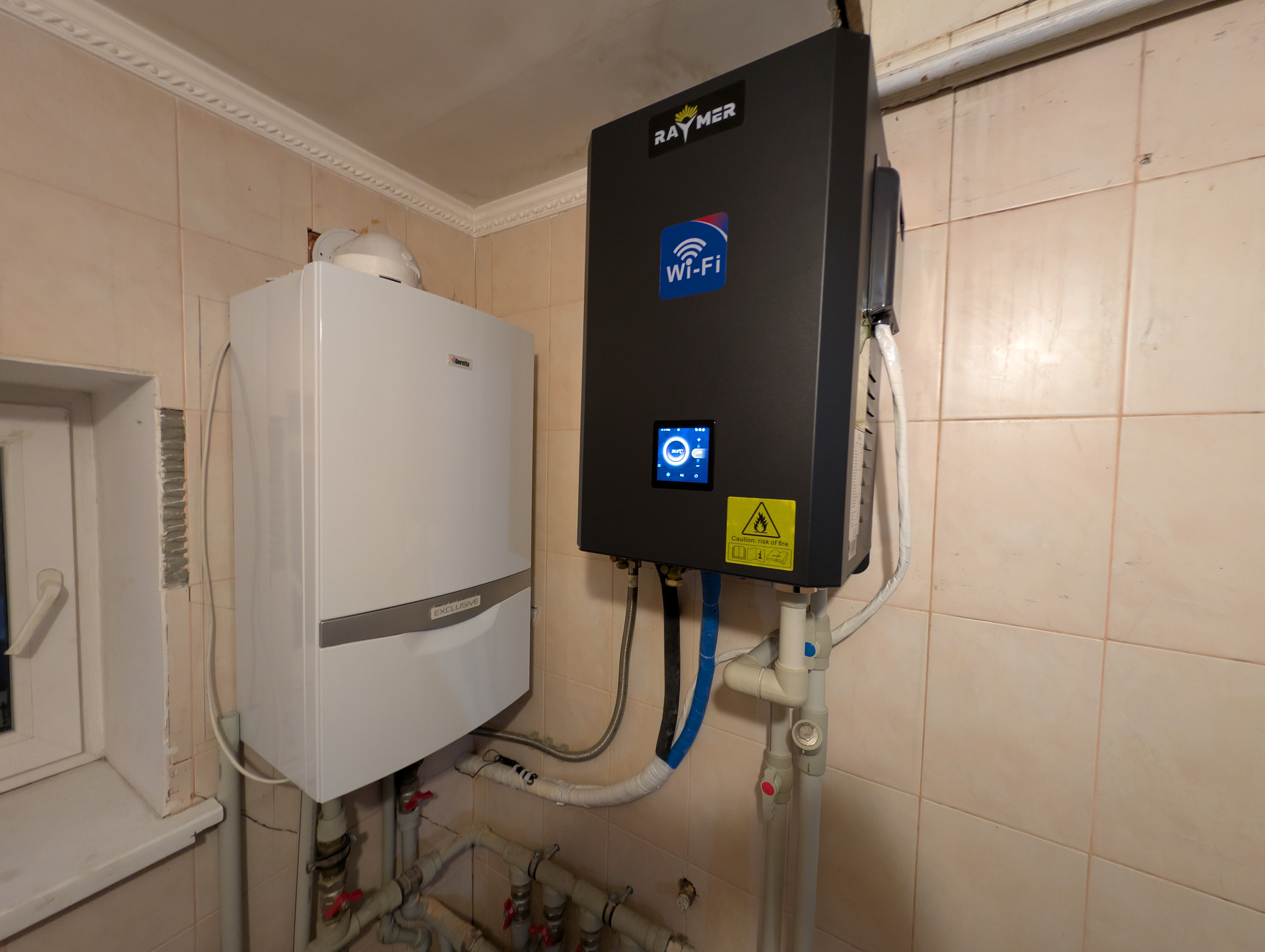

Внутренний модуль разместили непосредственно в котельной, рядом с уже существующим газовым котлом. Такое стратегическое расположение позволило интегрировать тепловой насос в систему максимально быстро и аккуратно.
Благодаря близкому расположению к основному узлу распределения, нашим специалистам удалось «врезаться» в сформированную систему отопления без кардинальных изменений в разводке труб или конструкции помещения.
Профессиональная коммуникация:
Фреоновые магистрали, идущие от внешнего блока, проложены в надежной белой термоизоляции и подведены снизу к гидромодулю.
Все соединения электроники защищены гофрированными трубками, что гарантирует безопасность эксплуатации.
Интеллектуальное управление: Внутренний блок оснащен встроенным сенсорным дисплеем для локальной настройки, а также имеет наклейку Wi-Fi, подтверждающую возможность полного дистанционного контроля обоими источниками тепла через смартфон.
Гидравлическая обвязка: Подключение к контурам отопления выполнено с помощью полипропиленовых труб с использованием качественной запорной арматуры, что позволяет при необходимости автономно обслуживать как тепловой насос, так и газовый котел.

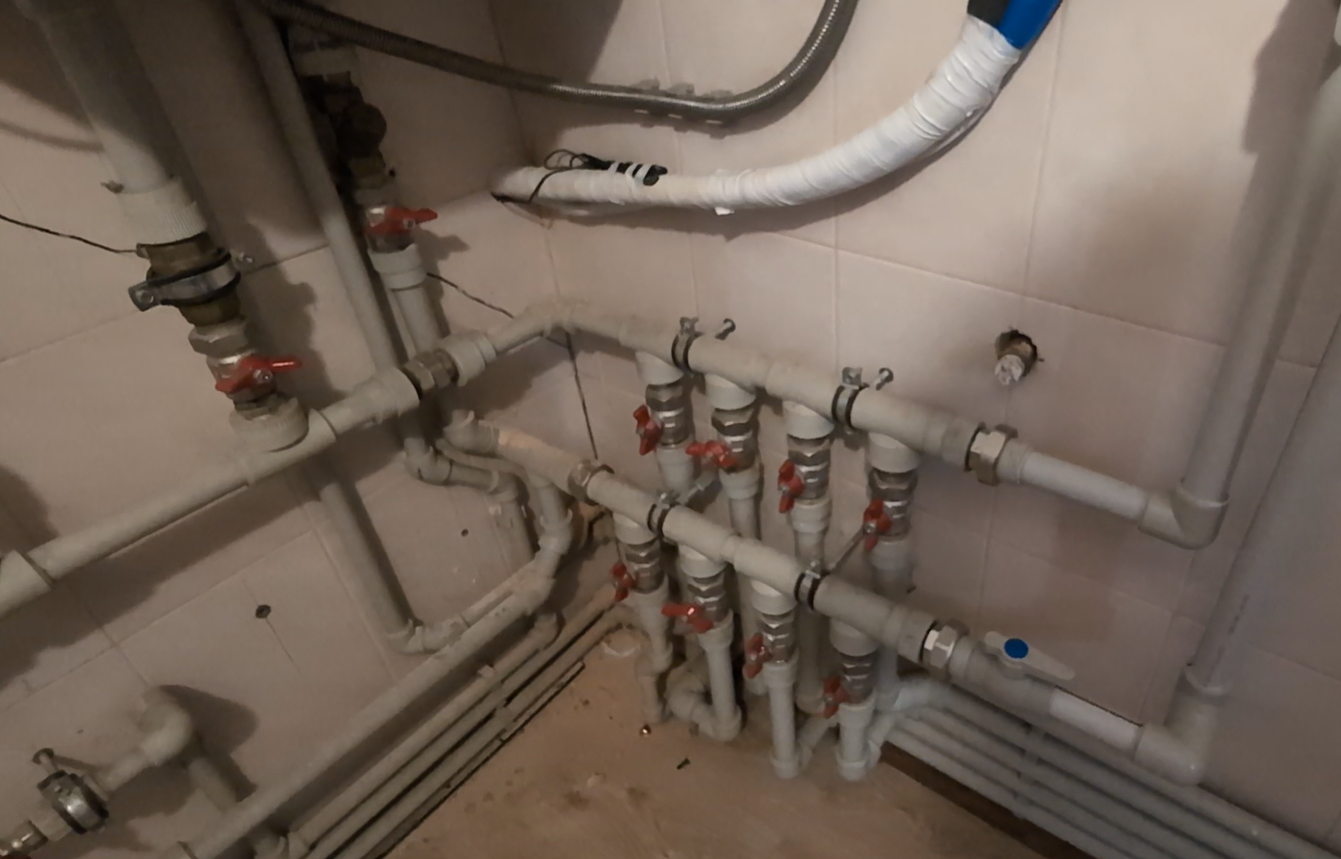

Интеграция с гребенькой теплого пола:
Прямое подключение: От внутреннего блока сплит-системы Raymer RAY-15DS2-EVI магистраль идет непосредственно к существующей гребень теплового пола.
Гидравлическое соединение: Врезка выполнена в узел подачи и обрата, где ранее основным источником был только газовый котел.
Эффективное распределение: Благодаря тому, что теплый пол уже был смонтирован и адаптирован, тепловой насос сразу начал подавать низкотемпературный теплоноситель во все контуры, обеспечивая равномерный прогрев дома без дополнительных затрат на переделку системы.
Сохранение функционала: Все настройки и балансировка контуров на гребне остались неизменными, что позволило сохранить привычный комфорт в помещениях, но уже по значительно более низкой цене за отопление.
Вывод: Новый уровень комфорта и энергонезависимости
Внедрение сплит-системы Raymer RAY-15DS2-EVI в уже существующую газовую схему отопления стало стратегически правильным решением для владельца, которое сочетает в себе экономию и надежность.
Главные преимущества для жильцов:
Радикальное снижение расходов: Благодаря высокому коэффициенту эффективности (COP) теплового насоса, расходы на отопление через теплый пол становятся в 3-4 раза ниже по сравнению с использованием газа.
Гибкость и дублирование: Владелец получил комбинированную систему, где тепловой насос берет на себя 95% нагрузки в течение сезона, а газовый котел остается как «план Б» для экстремальных холодов или пиковых потребностей.
Минимальные инвестиции в переработку: Благодаря профессиональному врезанию в существующую гребенку и монтажу внутреннего блока рядом с котлом, модернизация прошла быстро и без разрушения ремонта в котельной.
Акустический и визуальный комфорт: Внешний блок, установленный на фасадные антивибрационные опоры, работает почти бесшумно, не нарушая покой жильцов, а все коммуникации надежно изолированы и выглядят аккуратно.
Умное управление: Возможность контролировать температуру в доме через Wi-Fi позволяет владельцу экономить еще больше, настраивая графики работы насоса под свой ритм жизни.
Результат: Владелец получил современную, экологичную и автоматизированную систему, которая не только окупается с каждым отопительным месяцем, но и значительно повышает рыночную стоимость и технологичность самого дома.
