Задача проекта:
Клиентом заявлено подобрать тепловое оборудование, которое потребляло бы меньше электроэнергии, но при этом не снижало эргономичность при выдаче, так как до этого дом отапливался электрокотлом, который потреблял и выдавал одинаковое количество энергии/тепла.
Решение:
Выбор теплового насоса остановился на Cooper&Hunter CH-HP16SIRM-E серии EASY THERM R32 на 16 кВт. Заказчик решил взять оборудование несколько мощнее его потребности для дома площадью 144 м². Дополнительно будет установлен бак косвенного нагрева (бойлер) Raymer DHWP 300 л, также работающий от теплового насоса.
Выполненный объем работ
После анализа утепления дома, перепада высот, расположения всех коммуникаций (вода, электричество, канализация) был разработан тщательный план установки теплового оборудования с соответствующими требованиями для исправной работы теплового насоса и всех вспомогательных компонентов системы.
1. Монтаж наружного блока

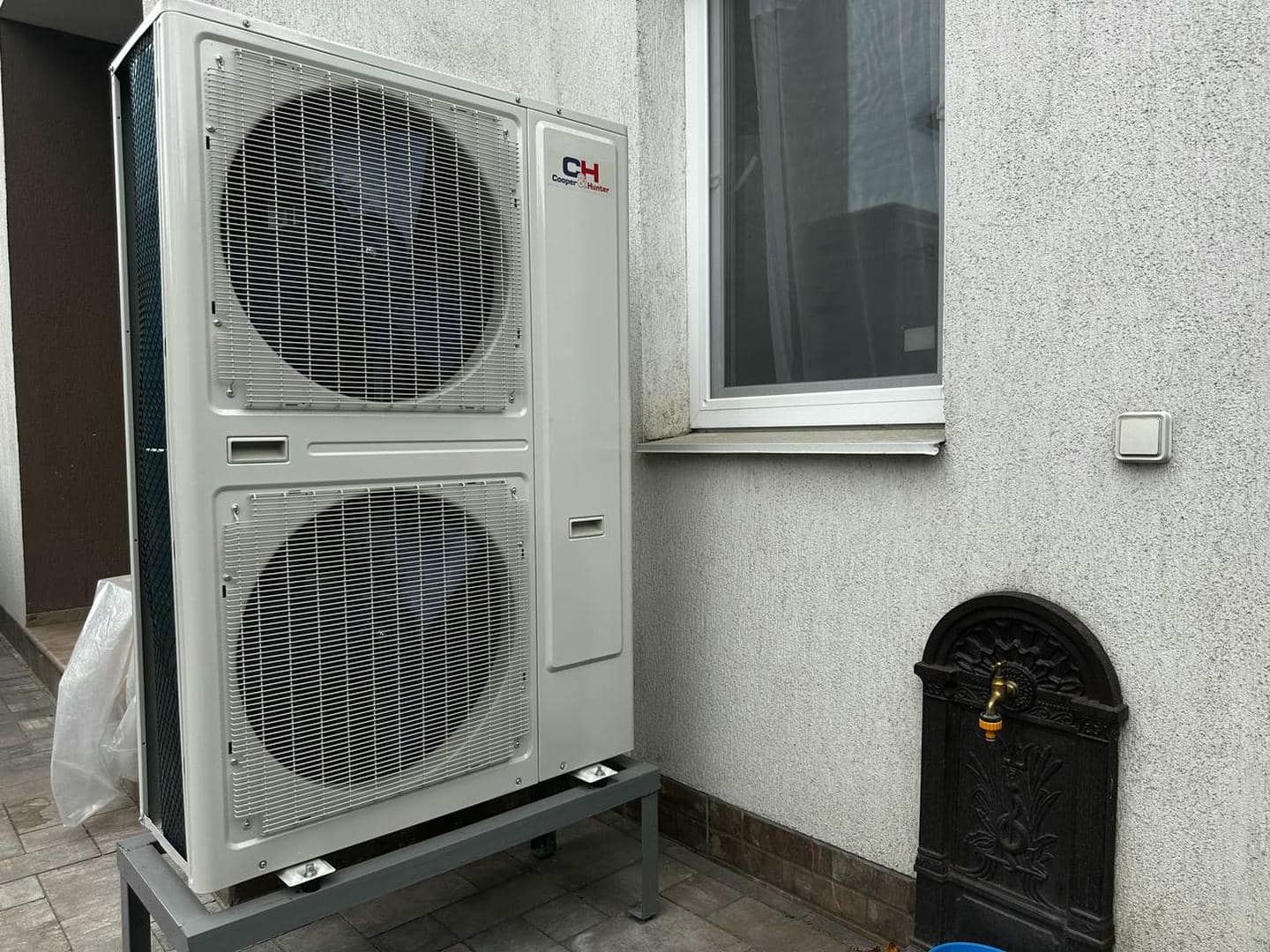

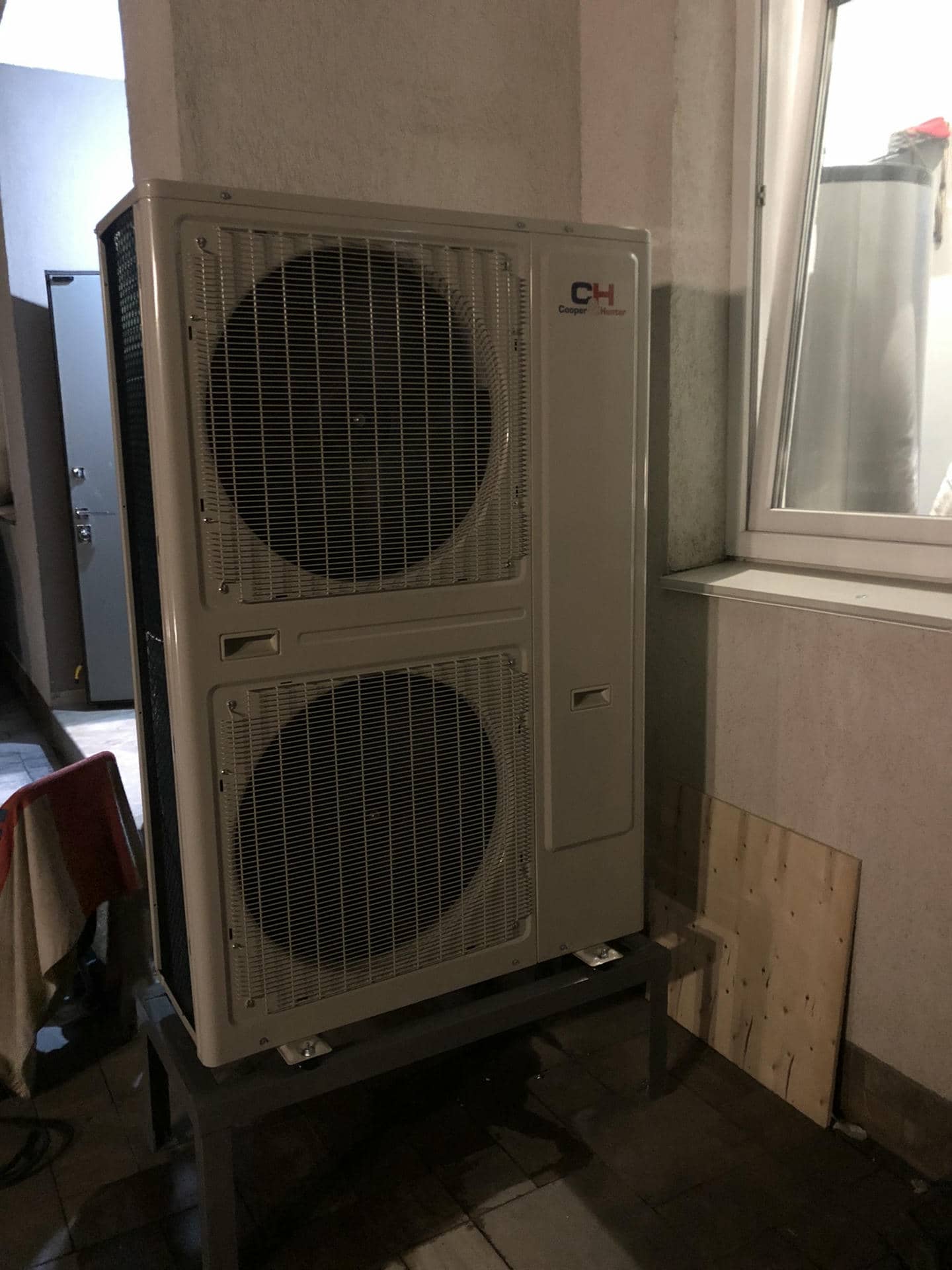

Наружный блок теплового насоса был установлен на надежной самодельной подставке, которая обеспечивает устойчивость всей конструкции. Дополнительно, блок установлен на антивибрационные опоры для уменьшения вибраций во время работы компрессора и вентилятора.
При монтаже было учтено расположение наружного блока для оптимального функционирования системы.

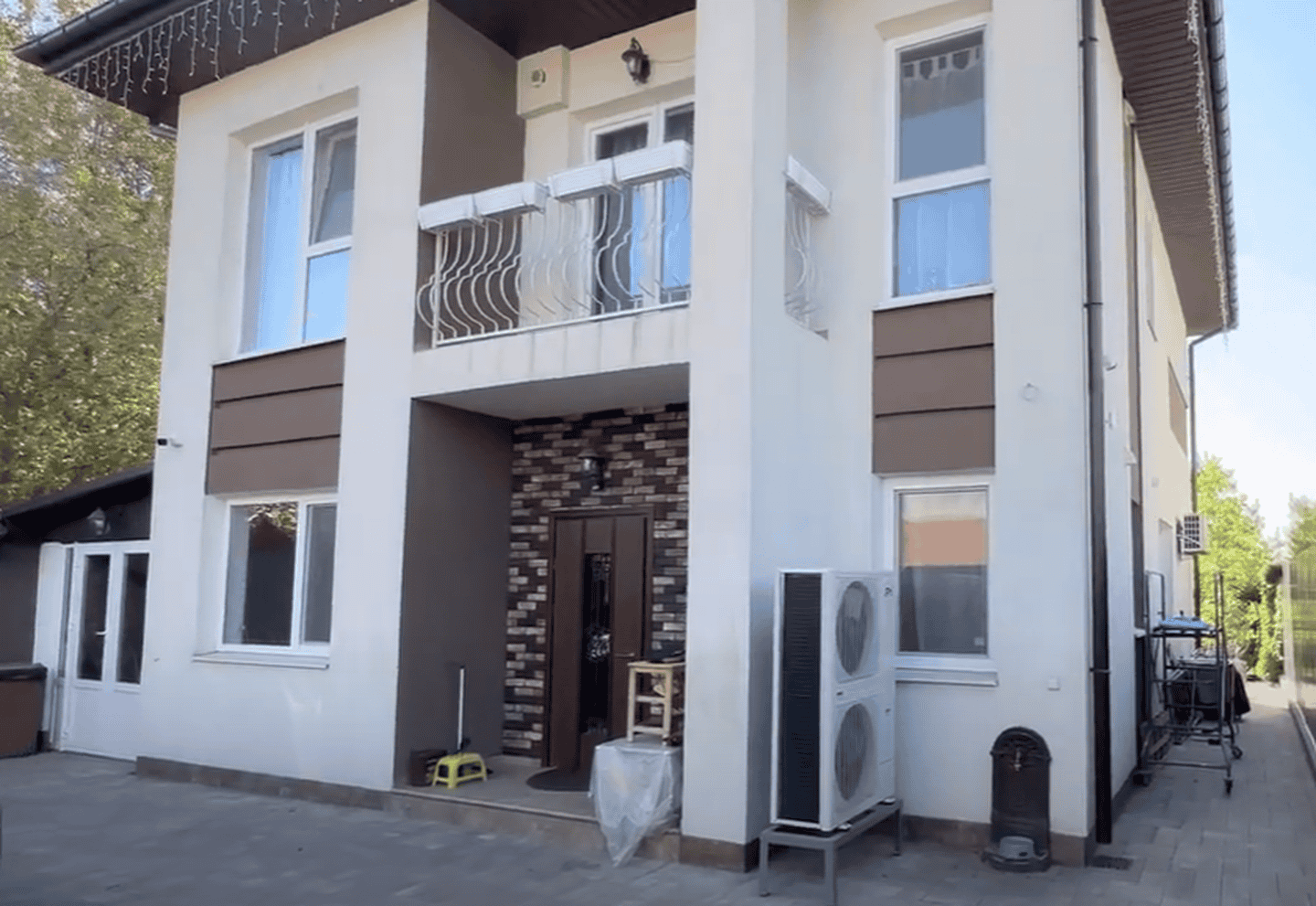

Так, как внешний блок насоса довольно тихий, его разместили возле входной двери на открытом воздухе, что обеспечит легкий доступ при обслуживании.

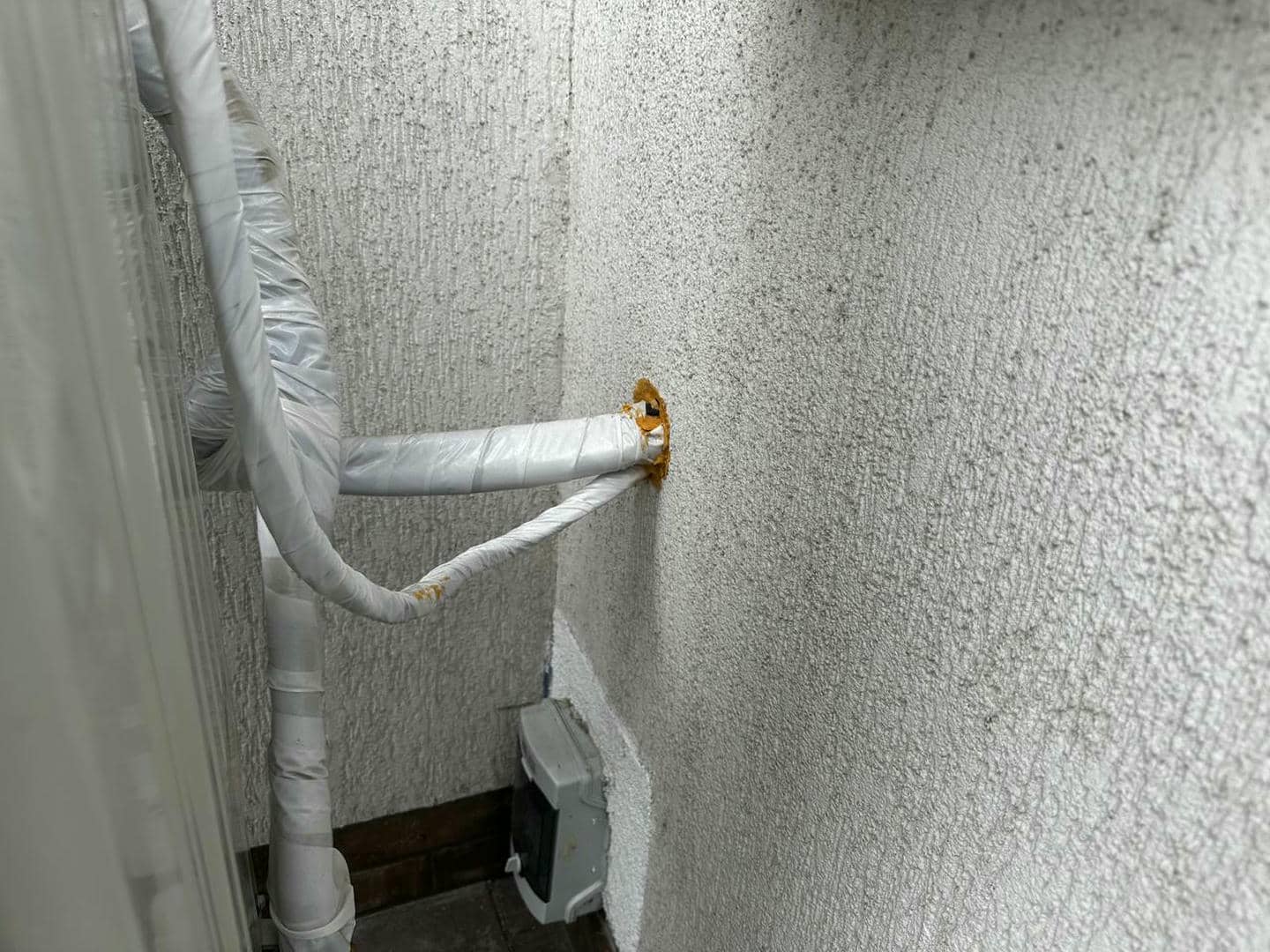

Фреонова магістраль була прокладена через суміжну до котельні стіну та заізольована каучукувою стрічкою для зменшення енерговтрат та захисту від зовнішніх факторів, таких як дощ, сніг, вітер та бруд.
2. Установка внутреннего блока

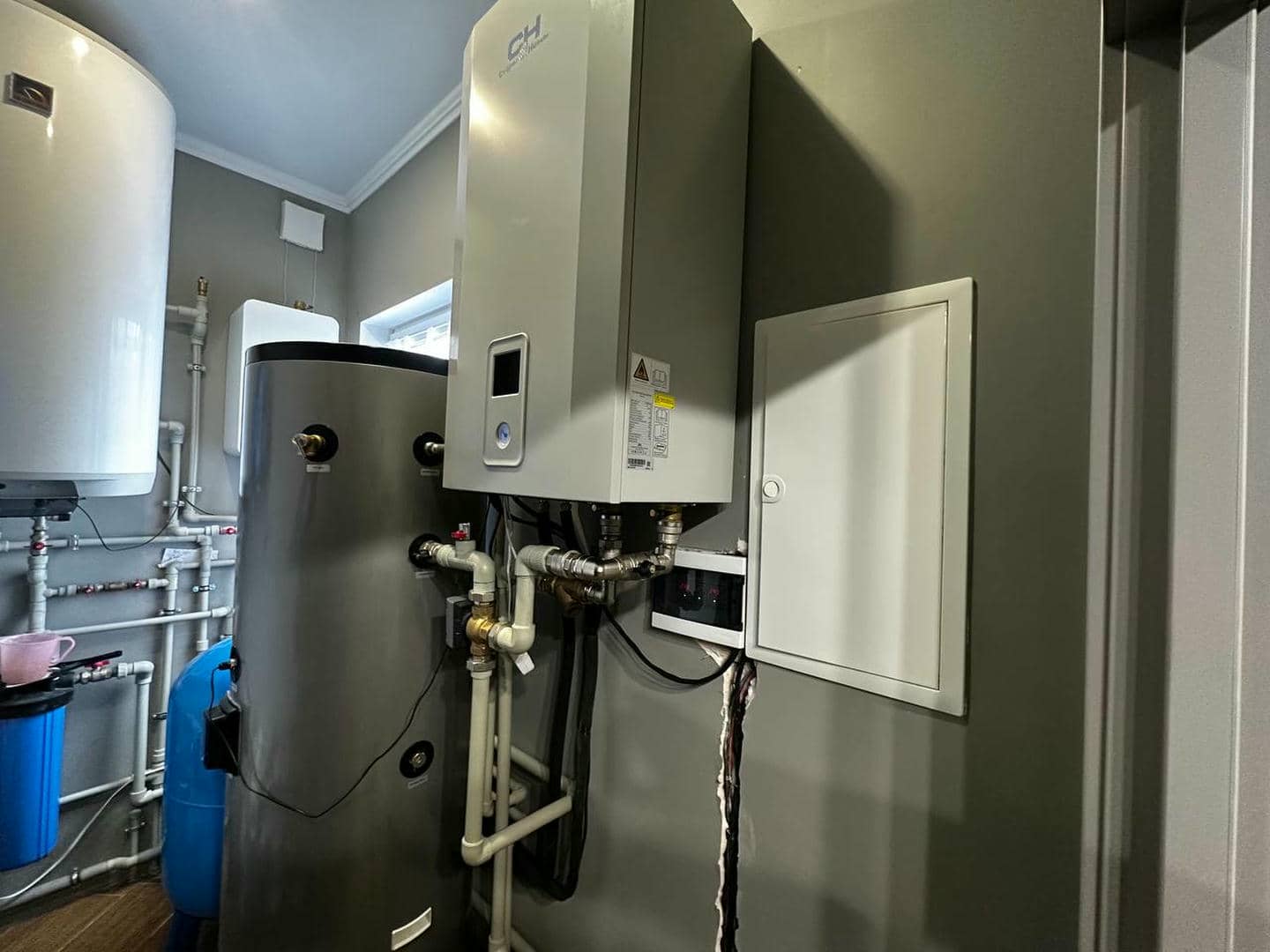

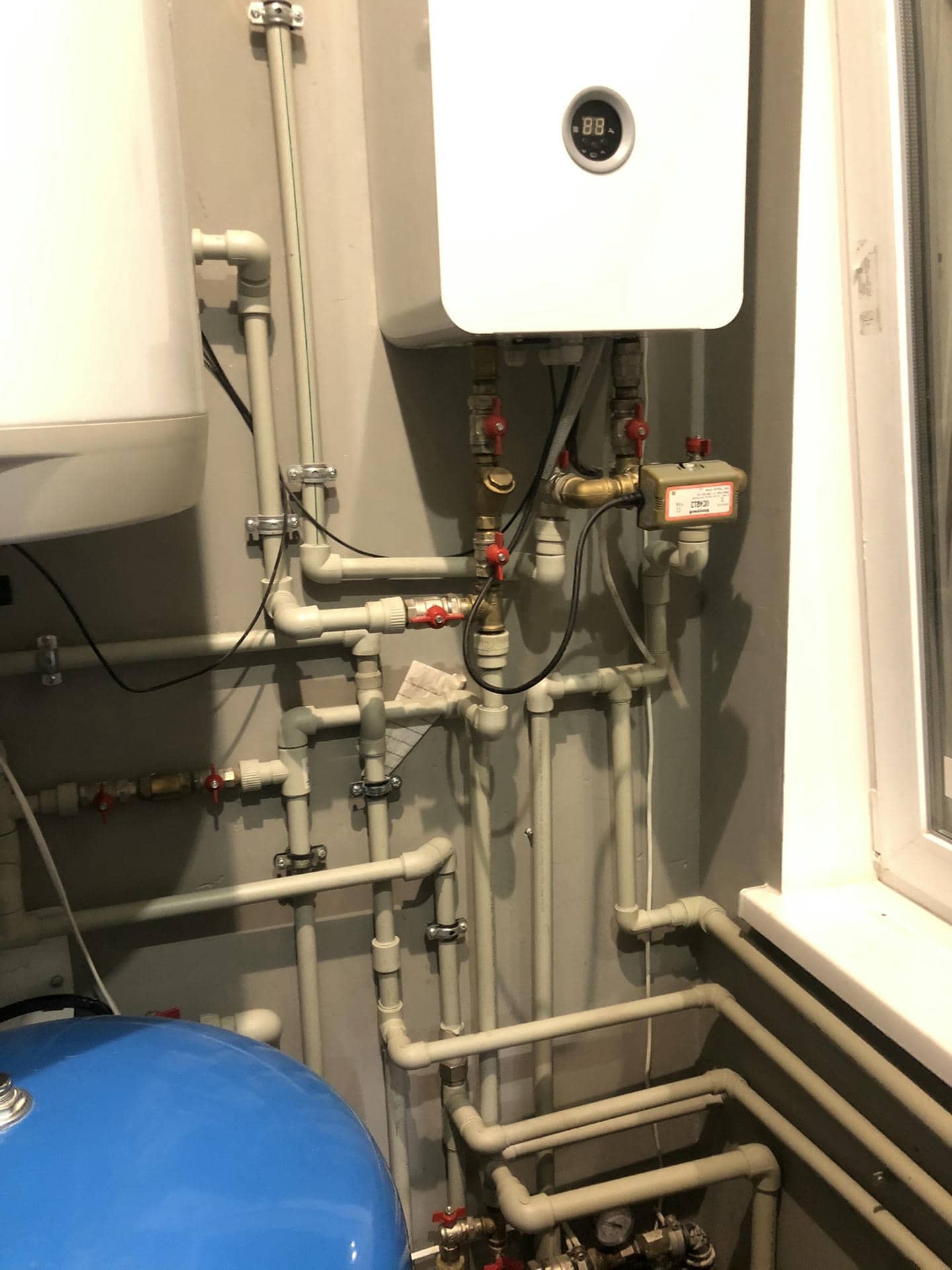

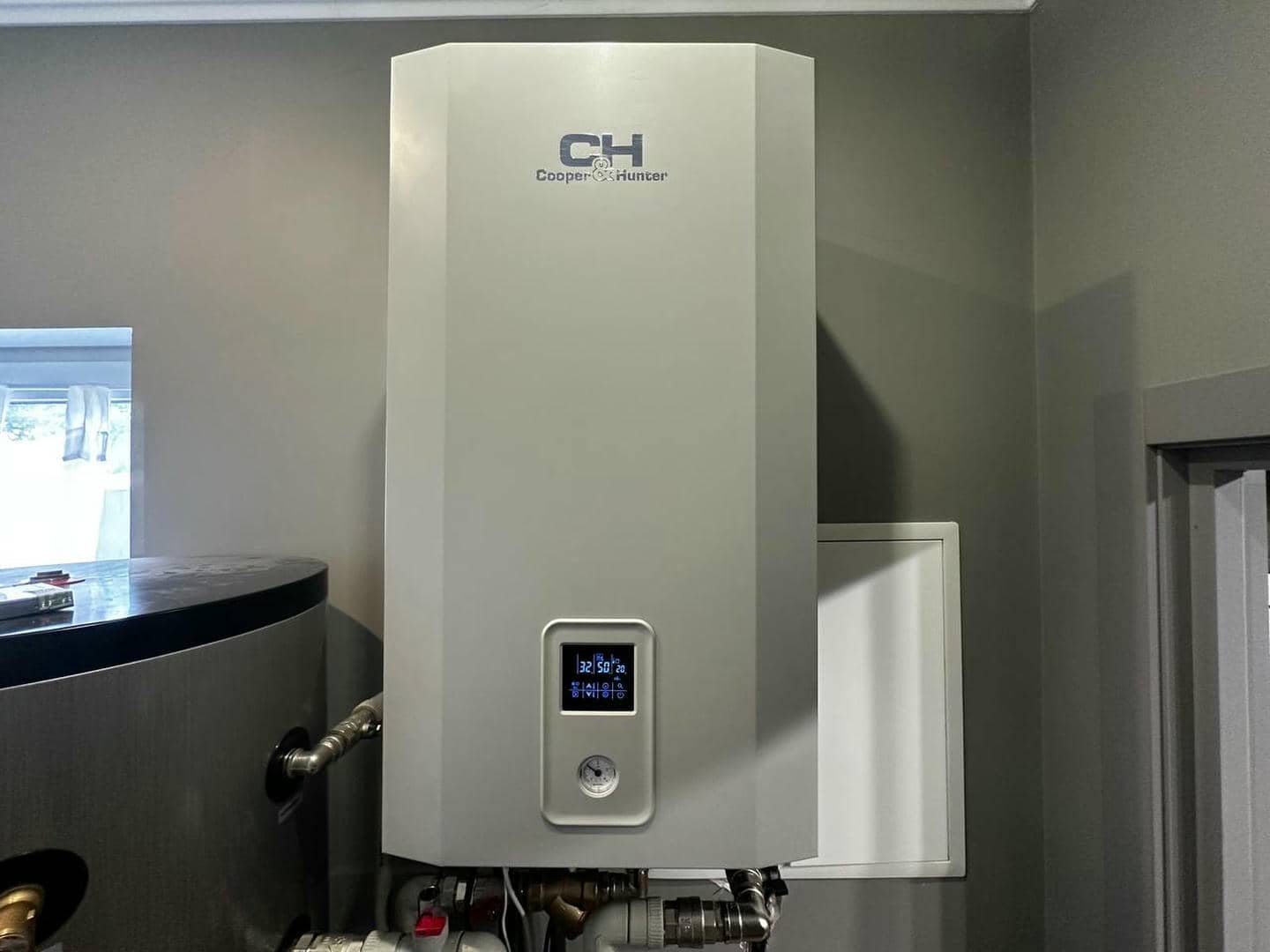

Внутренний блок теплового насоса Cooper&Hunter CH-HP16SIRM-E был установлен в котельной у входа, где уже находится электрокотел и бойлер, который когда-то обеспечивал горячее водоснабжение.
Были подключены фреоновые трубы от наружного блока с хорошей изоляцией во избежание кондесата во время работы.
Все компоненты гидравлического модуля уже предварительно собраны с завода, что упрощает и ускоряет процесс монтажа.
4. Подключение горячего водоснабжения

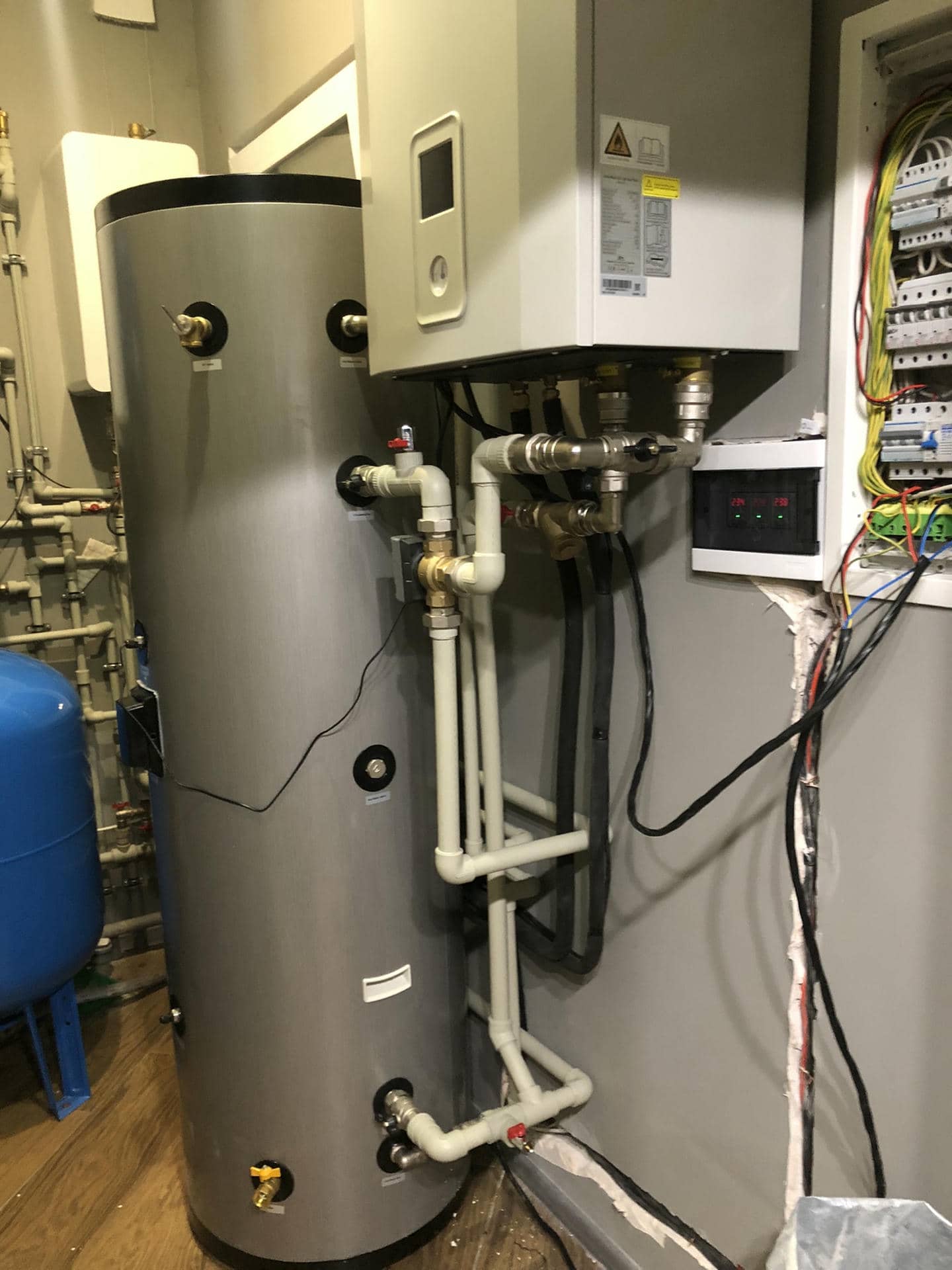

Горячее водоснабжение отныне будет обеспечиваться баком косвенного нагрева Raymer DHWP 300, который подключен к внутреннему блоку через трехходовой клапан Raymer 325 TW с электроприводом, который управляет потоками воды между отоплением и ГВС.
Бойлер косвенного нагрева горячего водоснабжения Raymer DHWP 300 изготовлен из прочной пищевой нержавеющей стали с толщиной стенки 1,2 мм, что гарантирует долговечность и высокое качество воды.
Основные преимущества бойлера:
- 30-метровый змеевик внутри бойлера обеспечивает эффективную теплопередачу, что способствует быстрому нагреву воды и стабильной поставке горячей воды.
- Площадь серпантина составляет 4,5 м², что является оптимальным для тепловых насосов «воздух-вода» небольшой мощности.
- Встроенный ТЭН на 3 кВт с регулируемым термостатом входит в комплект, позволяя дополнительно подогревать воду при необходимости.
Эта модель идеально подходит для применения в домашних условиях, обеспечивая эффективность и надежность системы горячего водоснабжения.
4. Установка циркуляционного насоса
Так, как дом двухэтажный нужно обеспечивать стабильную температуру в системе в любой точке дома. Именно поэтому установка циркуляционного насоса необходимо в любой системе отопления.
Циркуляционный насос обеспечивает циркуляцию теплоносителя в системе, как для отопления, как и охлаждения. Постоянно двигает теплоноситель через теплообменник теплового насоса и по всей системе. Это позволяет равномерно распределять тепло (или холод) по помещениям, а также обеспечивает эффективную передачу тепла к теплому полу, радиаторам или фанкойлам и баку ГВС.
5. Проверка системы и настройка контроллера
Настройка контроллера заключительный этап в монтаже системы отопления на основе теплового насоса.

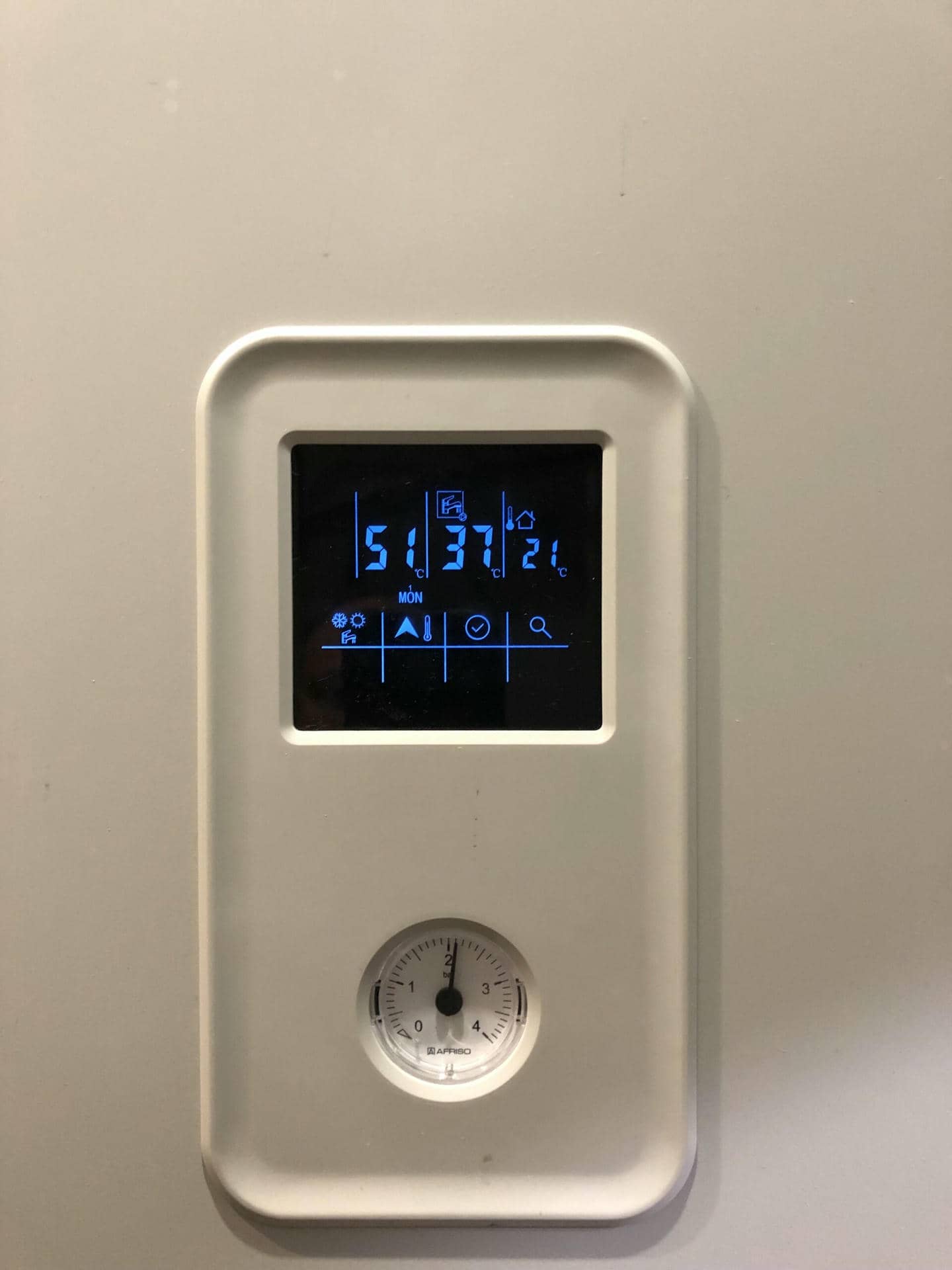

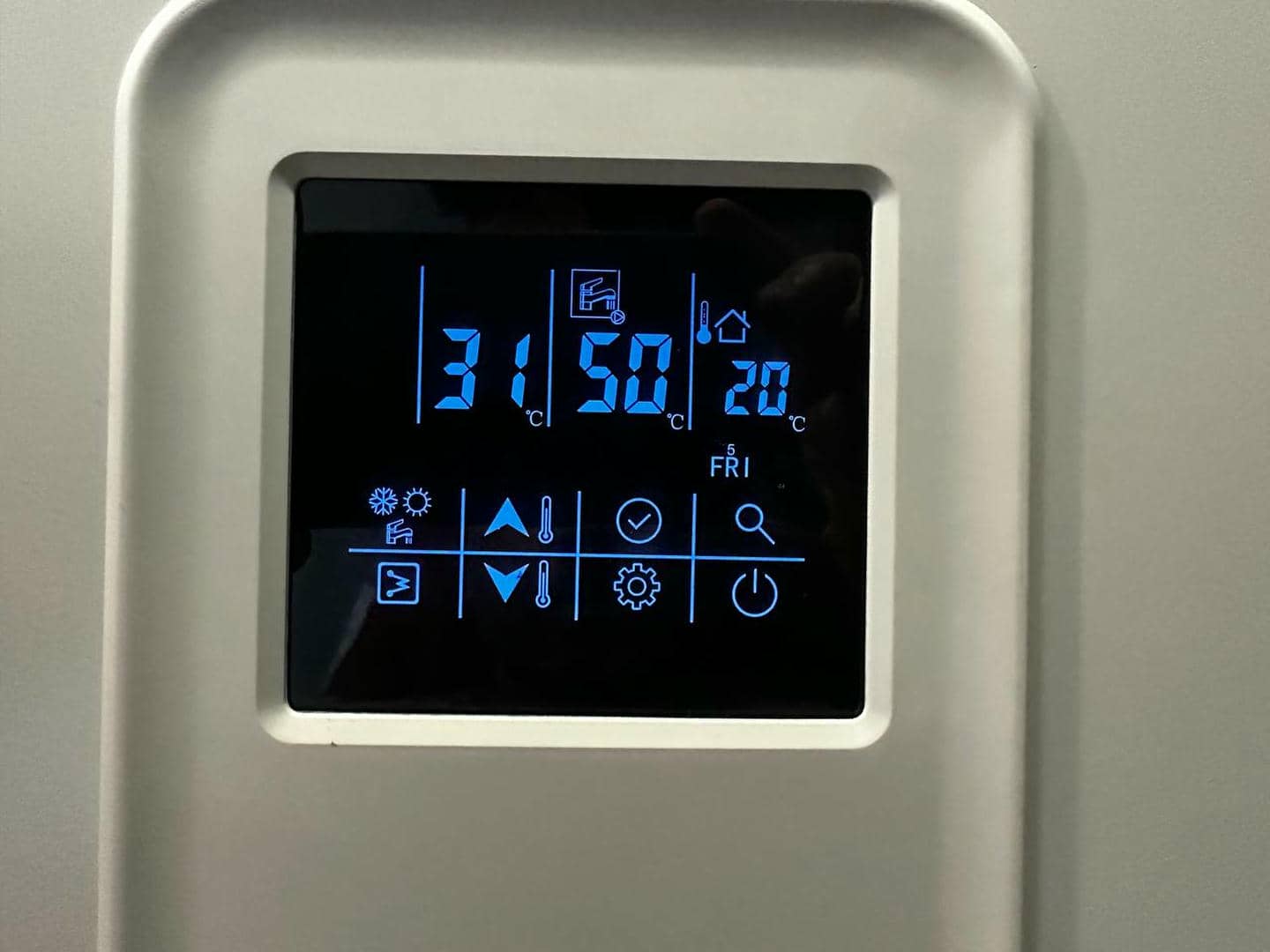

Сенсорный контроллер показывает состояние работы системы, включение вентилятора, компрессора, а также температуру в разных зонах дома, которую можно настраивать отдельно друг от друга.
Особенности теплового насоса Cooper&Hunter CH-HP16SIRM-E 380 В:
Высокоэффективный циркуляционный насос Wilo: Гарантирует эффективное распределение тепла в системе отопления.
Пластинчатый теплообменник Alfa Laval: Высокоэффективный компонент, обеспечивающий оптимальный теплообмен.
Многофункциональная эргономичная встроенная панель управления теплового насоса Cooper&Hunter CH-HP16SIRM-E обеспечивает полный контроль над системой отопления, охлаждения и горячего водоснабжения (ГВС). Эта панель позволяет пользователю легко регулировать параметры различных режимов работы устройства, что делает процесс управления максимально удобным и интуитивно понятным.
Нагрев горячей воды до +70°С: Способность нагревать воду до высоких температур делает устройство идеальным для систем горячего водоснабжения.
Класс энергоэффективности А++/А: Высокая энергоэффективность устройства снижает эксплуатационные расходы и экологический след.
Гибкое двухзонное управление: позволяет контролировать температуру каждой зоны отдельно, что способствует экономии энергии.
Резервный электрический нагреватель: Для обеспечения дополнительного подогрева при низких температурах в насосе предусмотрен резервный электрический нагреватель. Мощность нагревателя можно регулировать в зависимости от потребностей.
Дренажный поддон: В гидравлическом модуле предусмотрен дренажный поддон, благодаря чему проблемы с конденсатом полностью исключены.
Пластинчатый теплообменник: Высокоэффективный пластинчатый теплообменник обеспечивает оптимальный обмен теплом и повышает эффективность работы системы.
Дополнительные компоненты: Включает реле потока воды, инверторный водяной насос, манометр и расширительный бак, что обеспечивает полный контроль и надежность работы системы.
Польза для клиента
Установив тепловой насос Cooper&Hunter CH-HP16SIRM-E, пользователь получает следующие преимущества:
- Энергоэффективное отопление и охлаждение: этот тепловой насос способен обеспечивать как обогрев, так и охлаждение помещений, используя энергию из воздуха, что позволяет снизить затраты на электроэнергию.
- Высокая производительность: модель CH-HP16SIRM-E способна работать эффективно даже при низких наружных температурах, обеспечивая стабильную работу системы отопления.
- Экономия энергии: благодаря современной технологии инверторного управления, тепловой насос автоматически регулирует мощность для поддержания оптимальной температуры, что обеспечивает минимальное потребление электроэнергии.
- Экологичность: использование теплового насоса снижает выбросы CO2, что делает его экологически чистой альтернативой традиционным системам отопления на газе или угле.
- Подогрев горячей воды: этот насос может использоваться для нагрева воды для бытовых нужд, что позволяет заменить или дополнить бойлер.
- Тихая работа: устройство имеет низкий уровень шума благодаря специальным технологиям уменьшения вибраций и звуковых волн.
- Защита от замерзания: насос оснащен функцией автоматического размораживания, что обеспечивает его надежную работу зимой.
Это решение идеально подходит для тех, кто ищет энергоэффективную, удобную и экологичную систему отопления и кондиционирования.
