Задание
В нашу компанию обратился владелец квартиры в доме старого фонда с просьбой модернизировать существующую систему отопления. Квартира площадью 150 м² отапливалась электрокотлом и имела автономную систему, однако расход электроэнергии был слишком высоким, а эффективность — недостаточной, особенно в морозный период.
Клиент поставил задачу подобрать современное, экономное и стабильное решение, которое подходит для квартиры в старой застройке, не создает чрезмерного шума, может работать зимой до –25°C и легко интегрируется в уже существующую гидравлическую систему.
Поэтому было решено установить инверторный тепловой насос Raymer RAY-15DS2-EVI (380V), обеспечивающий необходимую мощность, стабильность и комфорт при минимальных затратах.
Решение
Решением для этого объекта явилось комплексное обновление всей системы отопления с учетом особенностей квартиры и уже существующего трубопровода.
Кроме монтажа наружного и внутреннего блока теплового насоса Raymer RAY-15DS2-EVI (380V), система дополнительно укомплектована:
✔ Буферный бак Raymer IMP 100 л – стабилизирует работу теплового насоса, уменьшает количество запусков компрессора, обеспечивает равномерное гидравлическое распределение и повышает энергоэффективность в межсезонье.
✔ Электротеном 3 кВт, совместимым с баками Raymer IMP – это дополнительный источник тепла, автоматически усиливающий систему в пиковые холодные периоды или во время быстрого догрева. Такой тандем позволяет поддерживать комфортную температуру даже при экстремально низких температурах, оптимизируя работу теплового насоса и уменьшая нагрузку на компрессор.
1. Монтаж наружного блока на повышении

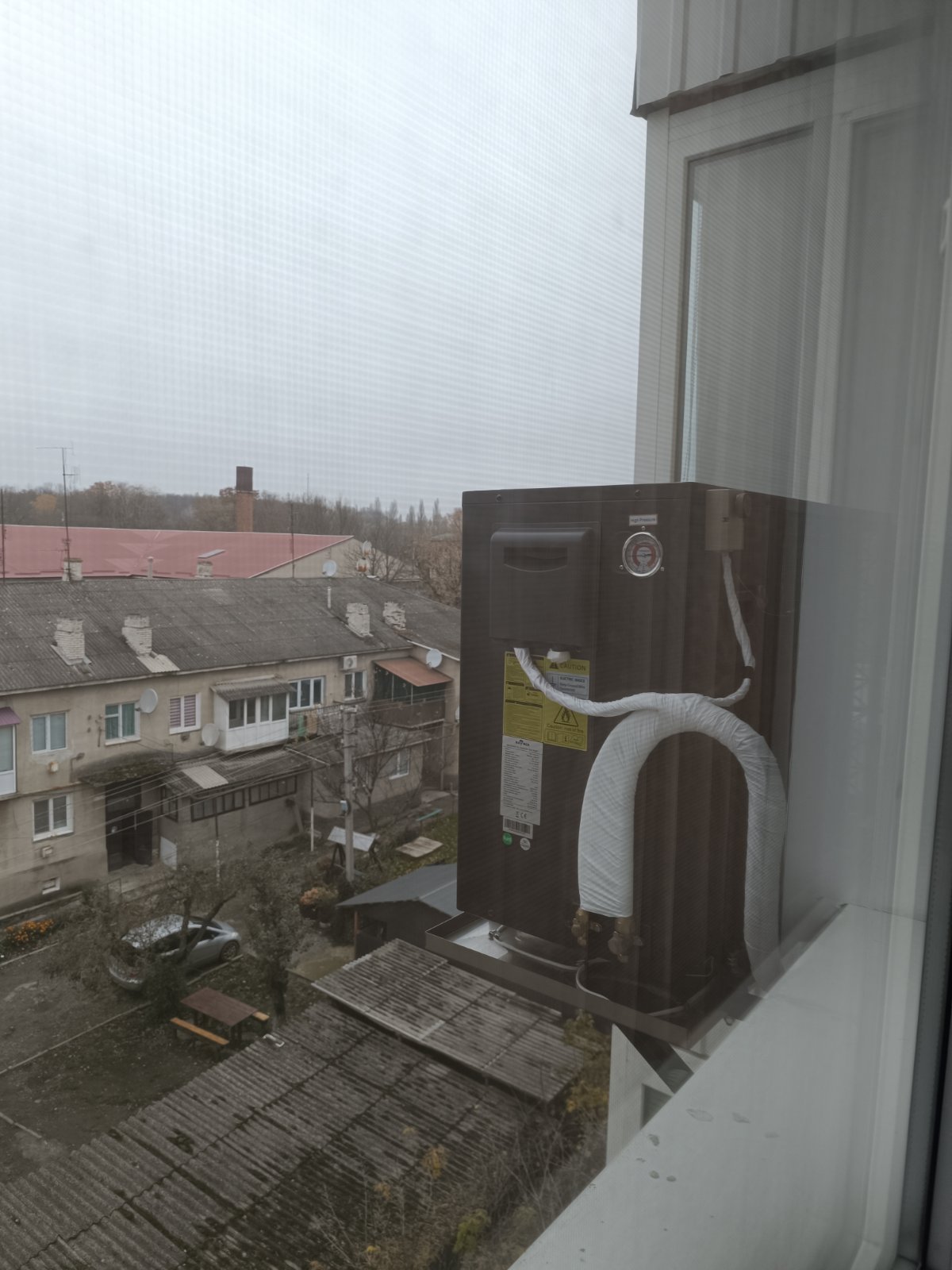

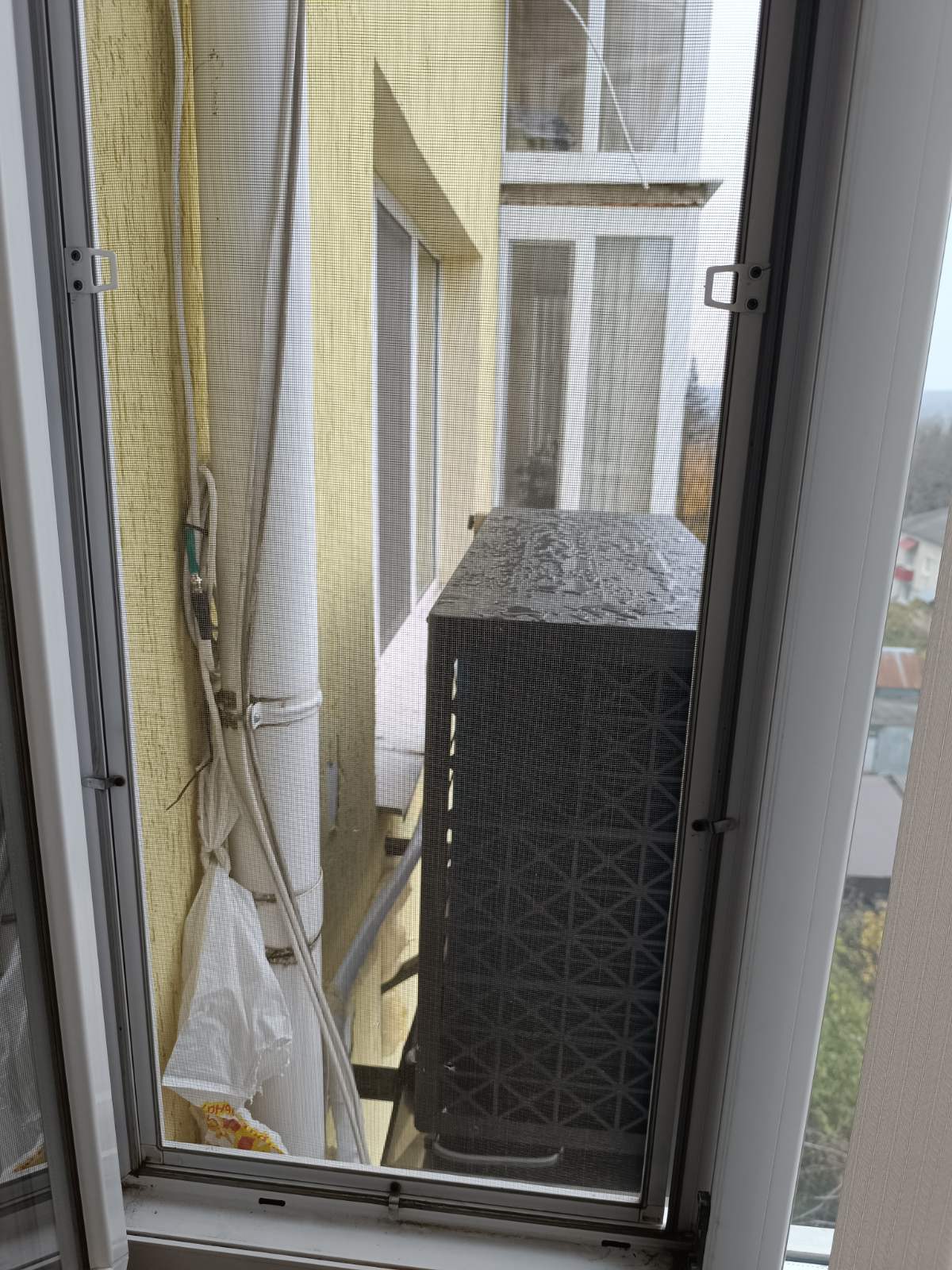

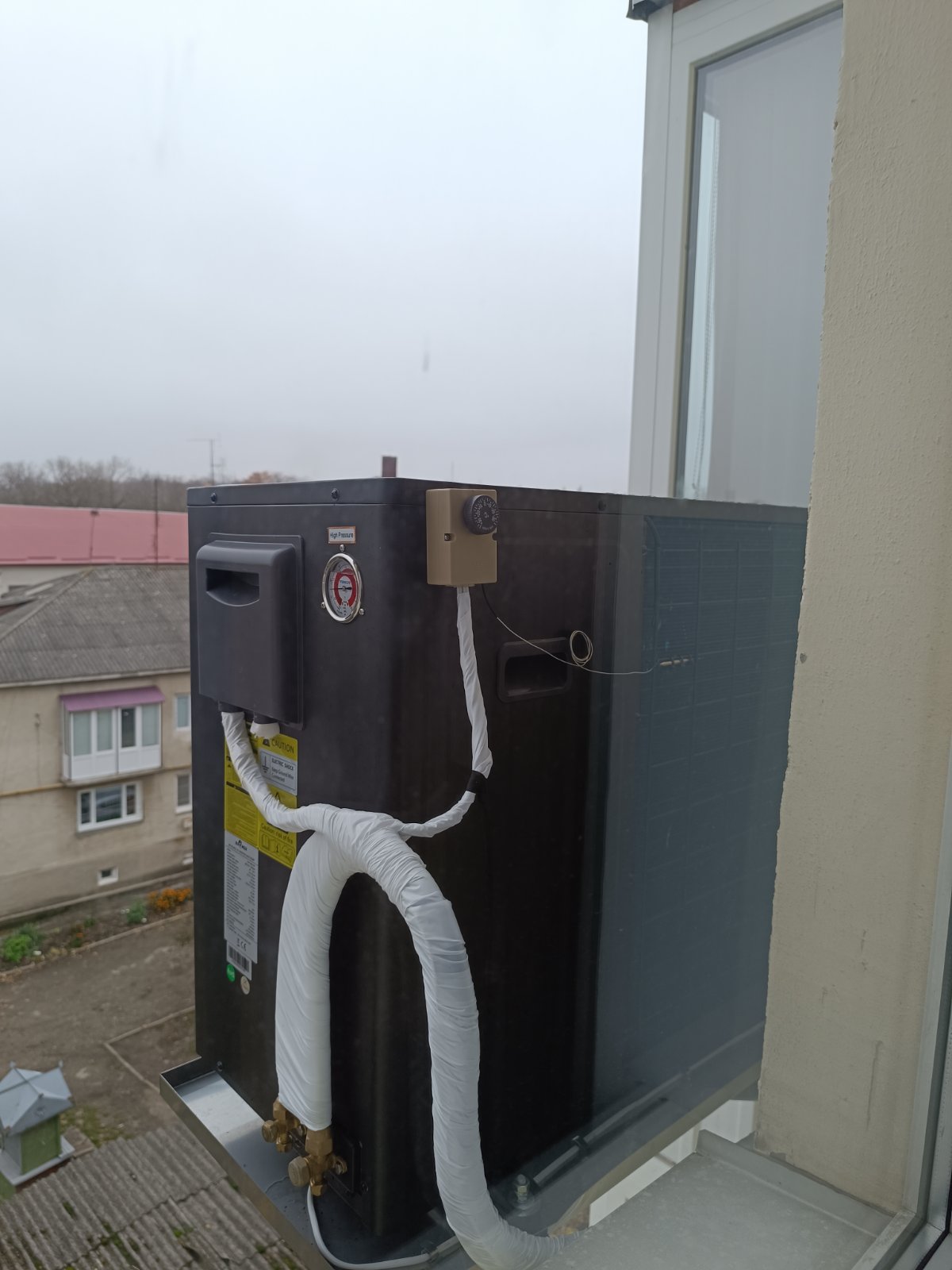

Наружный блок теплового насоса установлен на специальной металлической подставке с поддоном и организованным стоком для конденсата, что является оптимальным решением для монтажа в квартире на высоте и возле балкона.
Особенности монтажа:
- Подставка с поддоном обеспечивает ровную опору для наружного блока и полностью исключает риски, связанные с кронштейнами: вибрации, перекосы или повышенная нагрузка на фасад.
- Поддон оборудован стоком для конденсата, позволяющим безопасно отводить воду, не допуская ее стекания по фасаду или образования льда в зимний период.
Блок смонтирован на высоте рядом с балконом, обеспечивающим:
- удобный доступ для сервисного обслуживания,
защищенность от механических повреждений,
оптимальную циркуляцию воздуха.
Все магистрали — фреоновые и электрические — аккуратно утеплены и изолированы, что уменьшает теплопотери, предотвращает обмерзание и продлевает ресурс системы.
Монтаж произведен так, чтобы не нарушать конструкции балкона, а также обеспечить надежность и бесшумную работу.
2. Установка гидромодуля

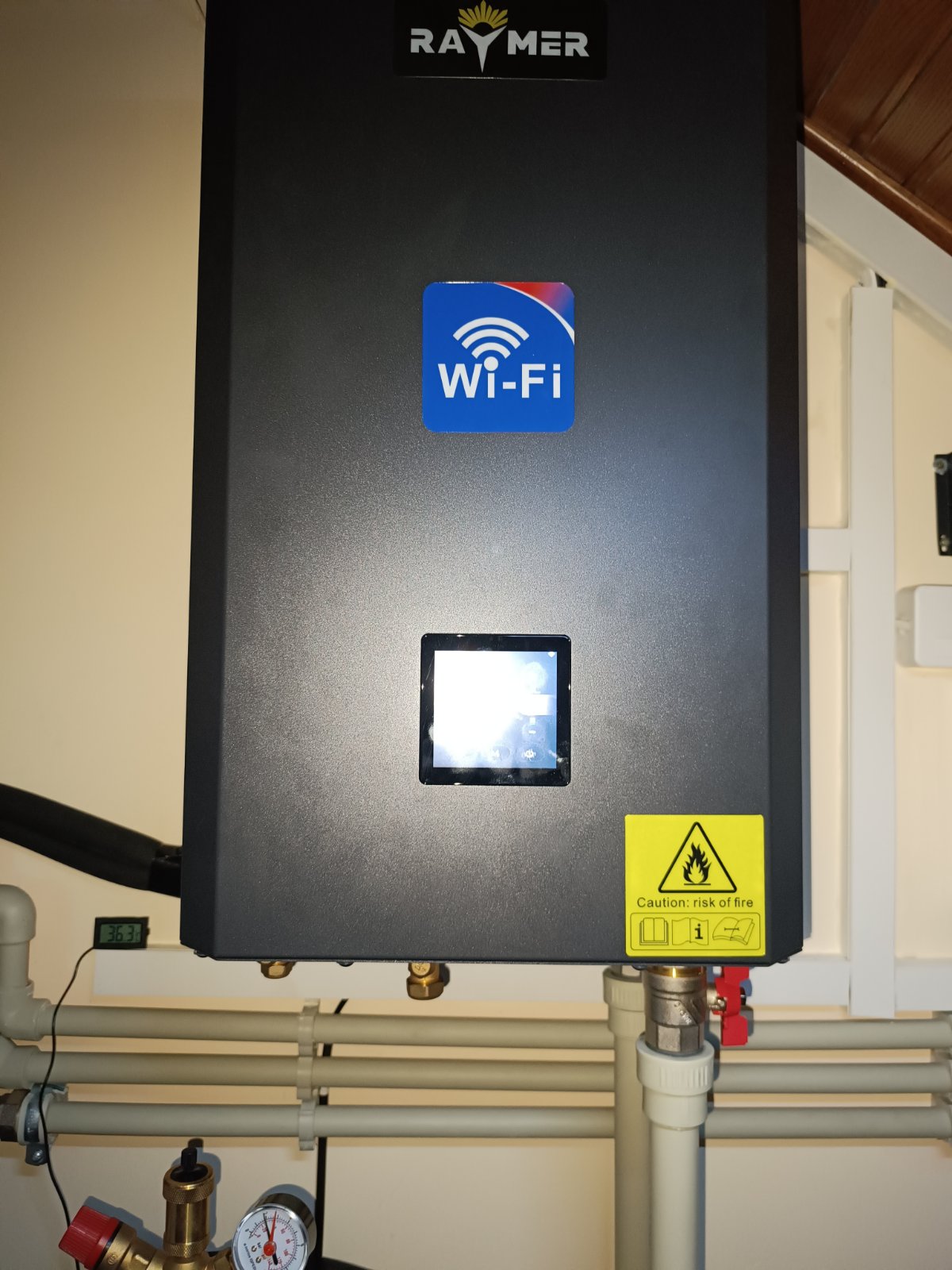

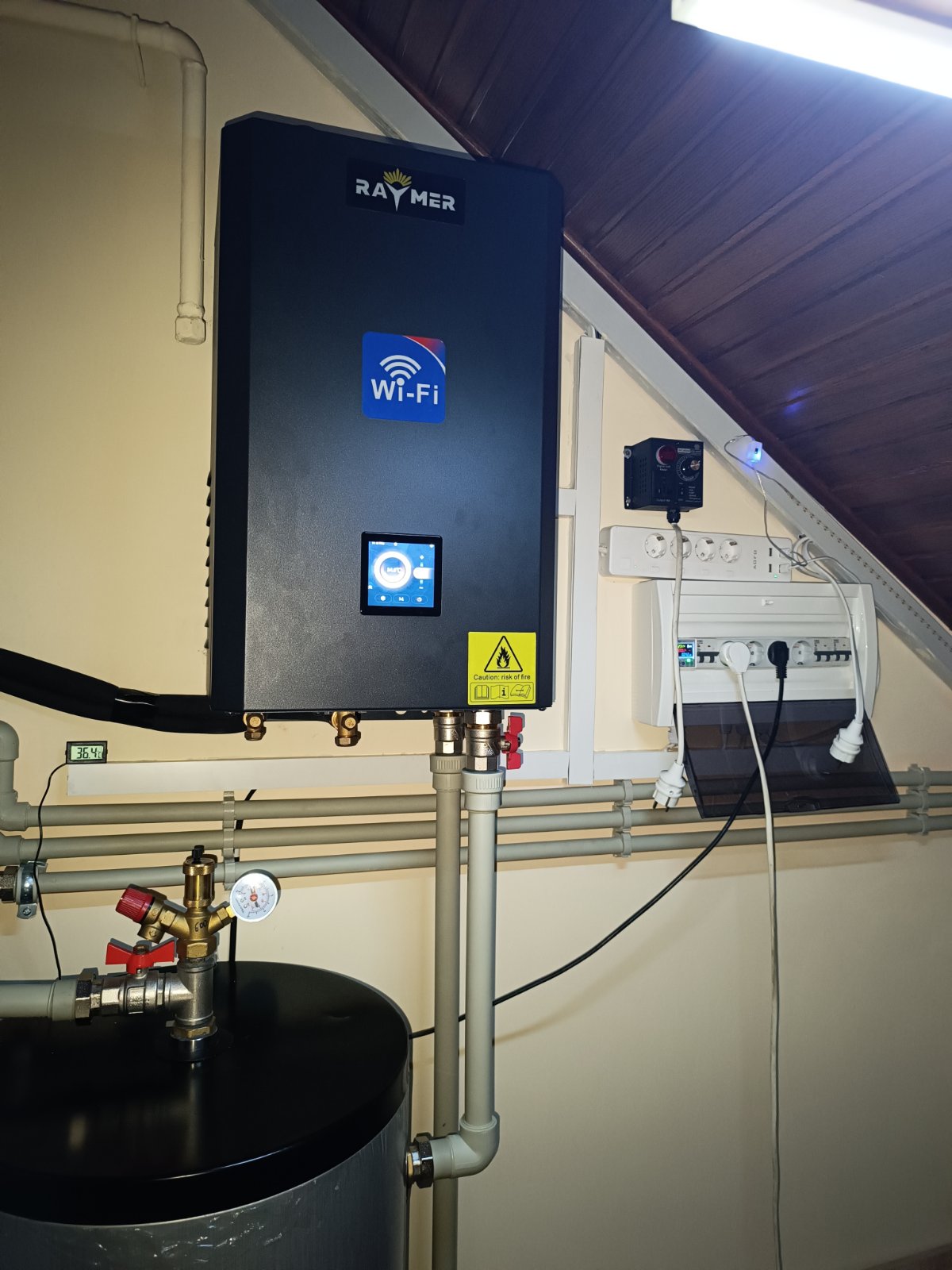

Гидромодуль установлен в техническом помещении на мансарде специально выделенном под котельную. Монтаж выполнен на капитальную стену, что гарантирует высокую жесткость и надежную фиксацию оборудования при работе теплового насоса. Крепления подобраны с учетом веса гидромодуля и вибрационной нагрузки, поэтому конструкция работает стабильно и без шумов.
Гидромодуль расположили так, чтобы все ключевые элементы системы – буферная емкость, распределительные узлы, трубопроводы и электрические подключения – были максимально близки друг к другу. Такой подход позволил:
- минимизировать теплопотери благодаря коротким гидравлическим магистралям;
- оптимизировать разводку труб и подключение контуров;
- обеспечить правильную циркуляцию теплоносителя;
- создать удобный доступ ко всем элементам сервиса, диагностики и регламентного обслуживания;
- снизить риск ошибок и дополнительных затрат в будущем.
Все подключения выполнены аккуратно, соблюдая технологические нормы: предусмотрено пространство для замены комплектующих, теплоизоляцию трубопроводов и защиту от конденсата. Благодаря продуманному размещению, гидромодуль стал логичным и центральным элементом системы отопления, обеспечивая ее эффективную и бесперебойную работу.
3. Подключение буферной емкости к гидромодулю

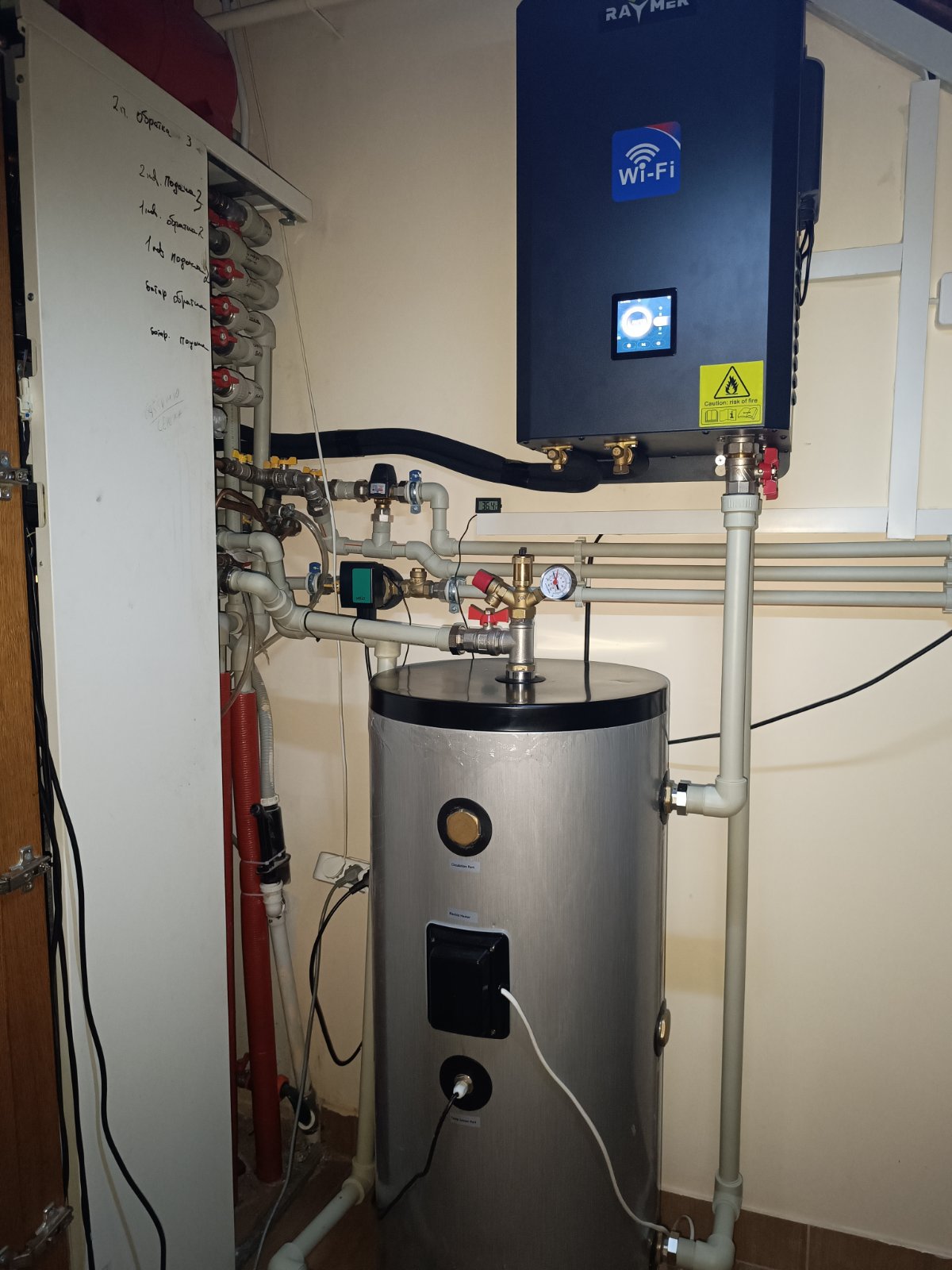

Буферная емкость смонтирована в техническом помещении рядом с гидромодулем, что обеспечивает компактность и логичность расположения всей системы. Бак установлен на ровное и прочное основание, что гарантирует его устойчивость и исключает любые вибрации или перекосы во время работы.
Подключения выполнены с соблюдением правильных гидравлических схем:
- подающие и обратные магистрали подключены через соответствующие патрубки;
- установлена запорная арматура для удобства обслуживания;
- смонтирована группа безопасности и термометр для контроля параметров системы;
- трубопроводы аккуратно разведены и зафиксированы, что обеспечивает аккуратный вид и минимизирует риски механических повреждений.
Буфер расположен достаточно близко к гидромодулю, что позволяет сократить длину труб, снизить теплопотери и повысить эффективность работы всей системы. Такое размещение также упрощает доступ к сервисным работам, настройкам и периодической диагностике.
Благодаря правильной интеграции буферная емкость выполняет свою роль – стабилизирует работу теплового насоса, обеспечивает равномерную поставку теплоносителя и повышает общую надежность и долговечность системы отопления.
3. Подключение к солнечному инвертору

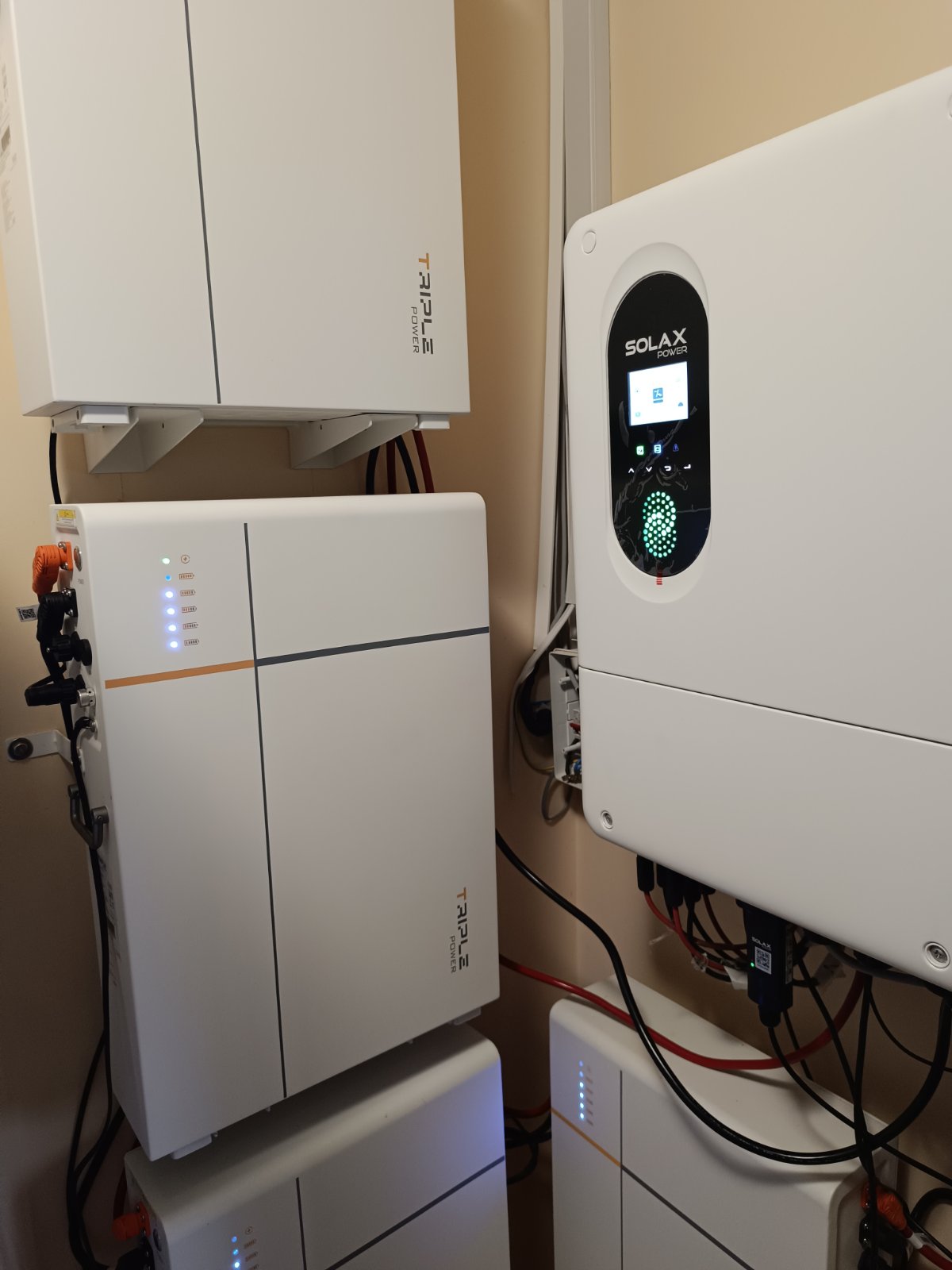

В рамках проекта предусмотрена установка солнечного инвертора мощностью 12 кВт и аккумуляторных батарей общей емкостью 21 кВт·ч. Такая конфигурация позволяет существенно повысить энергонезависимость объекта и обеспечить стабильную работу теплового насоса даже при перебоях с питанием.
Солнечный инвертор превращает энергию, производимую фотомодулями, в качественное электричество для питания теплового насоса Raymer RAY-15DS2-EVI (380V), циркуляционных насосов, системы управления и других потребителей в доме. Аккумуляторы работают как буфер и обеспечивают непрерывное питание оборудования в периоды низкой генерации или полного отсутствия электроэнергии.
Благодаря такому решению тепловой насос может работать автономно до нескольких часов, поддерживая тепло и горячую воду даже во время аварийных отключений. Кроме того, владелец получает возможность оптимизировать потребление электроэнергии, уменьшить пиковые нагрузки и более эффективно использовать дешевую или собственную «зелено» производимую энергию.
В комплексе это создает высокоэффективную, стабильную и энергонезависимую систему отопления, которая не только экономит средства, но обеспечивает максимальный уровень комфорта и безопасности для всего дома.
Монтаж теплового насоса в квартире: особенности, требования и правильная организация системы
Установка теплового насоса в квартире имеет свои специфические требования и значительно отличается от монтажа в частных домах. Главная особенность – необходимость полностью замкнутой отопительной системы, которая не зависит от центрального отопления и работает автономно.
Замкнутая система отопления – ключевое условие. В квартире тепловой насос может работать только в условиях, когда есть отдельный, независимый отопительный контур. Это означает:
- установка индивидуальной системы трубопроводов для циркуляции теплоносителя;
- отсутствие подключения к стойкам центрального отопления;
- возможность контроля температуры и гидравлики внутри системы
Замкнутость контура позволяет тепловому насосу работать стабильно, обеспечивать высокий COP и точно поддерживать необходимые параметры тепла и ГВС.
Размещение внутренних компонентов — ближе к ванной комнате. Поскольку тепловой насос способен обеспечивать не только отопление, но и горячее водоснабжение, его внутренние модули (гидромодуль, бойлер или буферная емкость) желательно размещать:
- в техническом шкафу возле ванной комнаты,
- в нише в санузле,
- или в амбаре, приближенном к водяным точкам.
Это обеспечивает минимальные теплопотери при транспортировке горячей воды, короткий путь трубопроводов к смесителям и удобство дальнейшего обслуживания.
Компактность оборудования – преимущество квартирных систем
Современные тепловые насосы для квартир обычно имеют:
- небольшой внутренний блок, часто в формате гидромодуля высотой 60-90 см;
- интегрированный бойлер на 100–200 л или возможность подключения внешнего накопителя;
- низкий уровень шума, позволяющий монтировать их даже в жилых помещениях.
Наружный блок устанавливается на фасаде дома, балконе или технической площадке, с учетом виброизоляции и шумопоглощения.
Инженерные требования к установке теплового насоса в квартире
Монтаж теплового насоса в квартире требует тщательной подготовки и соблюдения технических норм как для обеспечения безопасной работы, так и для достижения максимальной эффективности.
Электропитание
Для теплового насоса обязательно нужно организовать:
- выделенная электрическая линия от щитка — это гарантирует стабильную работу оборудования и исключает падение напряжения;
- автоматический выключатель соответствующего номинала, защищающего систему от перегрузок;
- УЗО или дифференциальный автомат – для защиты от утечки тока;
- стабилизатор напряжения (при необходимости), особенно в старых домах, где напряжение может «проседать» или прыгать.
Водопровод и разведение ГВС. Поскольку тепловой насос обеспечивает не только отопление, но и нагрев горячей воды, нужны:
- возможность подключения к магистрали холодной воды;
- устройство контура разводки горячей воды на кухню и в ванную;
- установка запорной арматуры, группы безопасности и фильтров;
- при необходимости – подключение рециркуляции ГВС для мгновенного получения горячей воды в кране.
Дренаж
Тепловой насос образует конденсат как при работе наружного, так и внутреннего блока, поэтому следует предусмотреть:
- герметичный пластиковый дренаж к канализации или отдельному отводу;
- достаточный наклон дренажной трубы для природного стекания воды;
- утепление или подогрев дренажа (для наружного блока) — во избежание замерзания зимой.
Преимущества теплового насоса в квартире для владельца
Установка теплового насоса представляет собой выгодное решение как с точки зрения экономии, так и комфорта. Вот основные преимущества:
Впечатляющая экономия — до 70% на отоплении и горячей воде: инверторный тепловой насос использует тепло из окружающей среды, а не генерирует его за счет высоких затрат электроэнергии, как электрокотел.
В результате:
- значительно уменьшается ежемесячный счет за электроэнергию,
- система работает эффективнее даже зимой,
- ГВС производится практически «бесплатно» с точки зрения энергопотребления.
Полная автономность. Тепловой насос делает квартиру независимой от:
- центрального отопления,
- горячего водоснабжения,
- сезонных запусков тепла,
- аварий в теплосетях.
