Дома из деревянного бруса обладают особой энергоэффективной архитектурой, однако большая площадь и объем помещений требуют мощного и в то же время экономного источника тепла. Объект в загородном секторе стал отличным примером того, как переход на современные технологии позволяет в разы снизить расходы на коммунальные услуги.
Задачи проекта: Отказ от дорогого электроотопления
Владельцы дома обратились с конкретной проблемой: существующий электрический котел не справлялся с экономической нагрузкой.
Главная боль: Высокие счета за электроэнергию в зимний период, которые делали содержание дома слишком дорогим.
Техническая потребность: Найти альтернативный источник тепла, который сможет обеспечить стабильную температуру во всех комнатах, не требуя при этом увеличения выделенной электрической мощности на дом.
Сохранение комфорта: Система должна была работать в автоматическом режиме, интегрируясь в уже существующую систему водяного отопления.
Для решения поставленной задачи был выбран тепловой насос воздух-вода Raymer RAY-24DS1-EVI. Эта модель идеально подходит для средних и больших загородных домов благодаря своим характеристикам:
Технология EVI (впрыск пара): Позволяет насосу эффективно работать даже при экстремально низких температурах (до -25°C или -30°C), что критично для загородной местности, где морозы ощущаются сильнее.
Высокий коэффициент COP: На каждый потребленный кВт электроэнергии система выдает до 4 кВт тепловой энергии, что сразу снижает расходы на отопление в 3-4 раза по сравнению с электрокотлом.
Инверторное управление: Компрессор плавно подстраивает свою мощность под текущие потребности дома, избегая резких пусков и перерасхода энергии.
Тихая работа: Поскольку дом деревянный и находится в тихой загородной зоне, низкий уровень шума внешнего блока был важным критерием выбора.

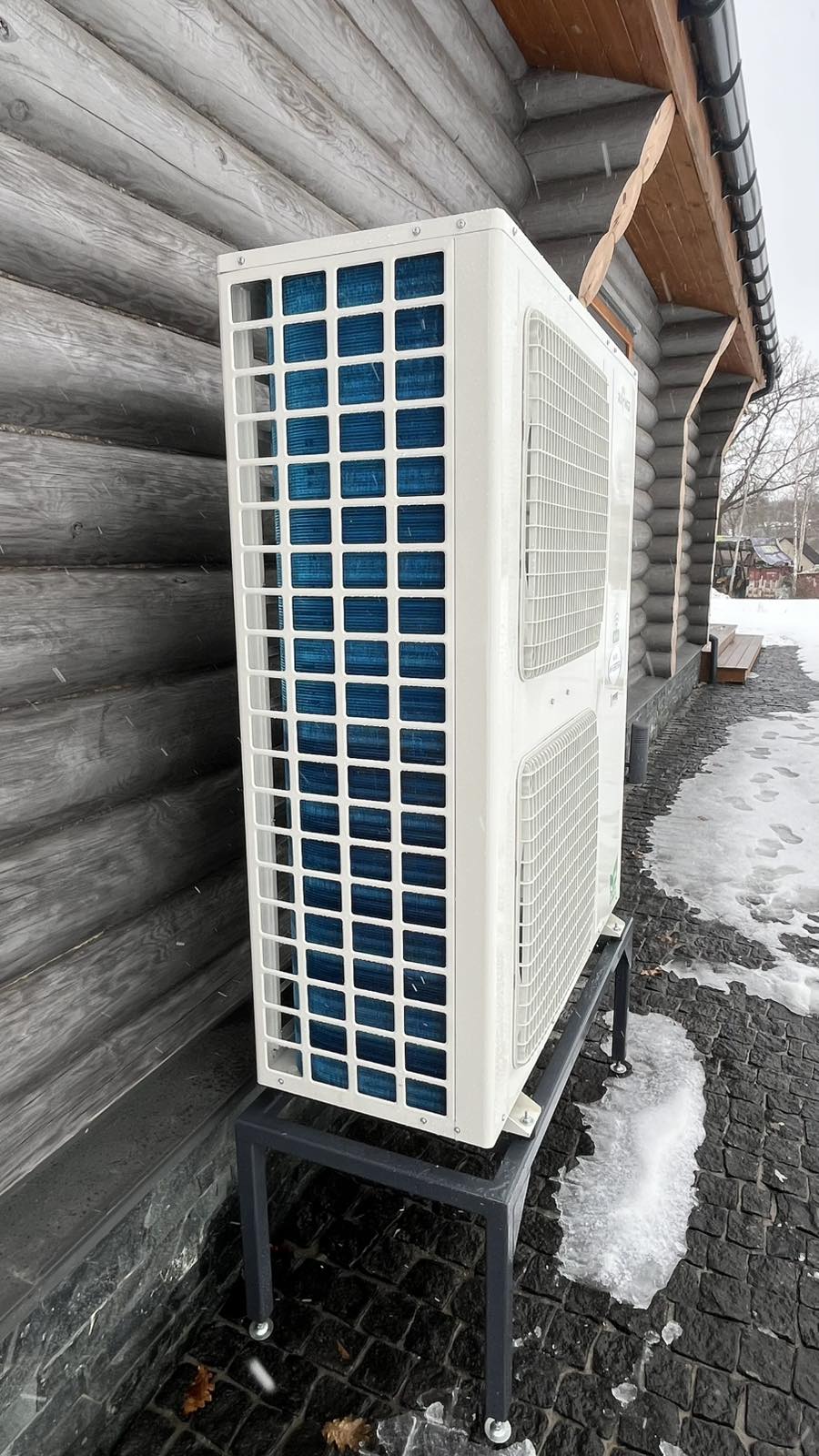

Этап 1: Монтаж наружного блока Raymer RAY-24DS1-EVI
Учитывая архитектурные особенности дома из деревянного бруса, монтаж наружного блока был выполнен с максимальным акцентом на эстетику и сохранение конструкции стен.
Особенности установки:
Локация и эргономика: Наружный модуль размещен возле крыльца дома, непосредственно параллельно стене котельной. Такое расположение позволило минимизировать длину магистралей и обеспечить легкий доступ для сервисного обслуживания.
Напольный монтаж: Блок установлен на прочную металлическую подставку. Это стратегическое решение для деревянного дома, так как оно полностью исключает передачу вибраций на брусовые стены, что крайне важно для акустического комфорта жильцов.
Антивибрационные опоры: Подставка оснащена регулируемыми резиновыми виброопорами, которые нивелируют любые колебания от работы вентиляторов и компрессора.
Трасса в подвал: Поскольку основная котельная расположена в подвальном помещении, фреоновая магистраль в надежной белой термоизоляции аккуратно спускается вниз вдоль цоколя. Коммуникации защищены от внешнего воздействия и герметично заведены внутрь здания.
Зимняя защита: Как и все мощные модели линейки Raymer, этот блок имеет встроенный подогрев поддона. Это позволяет избежать намерзания льда непосредственно под агрегатом в зоне крыльца и обеспечивает стабильный отвод воды во время циклов разморозки.
Этап 2: Обустройство котельной и интеграция в систему

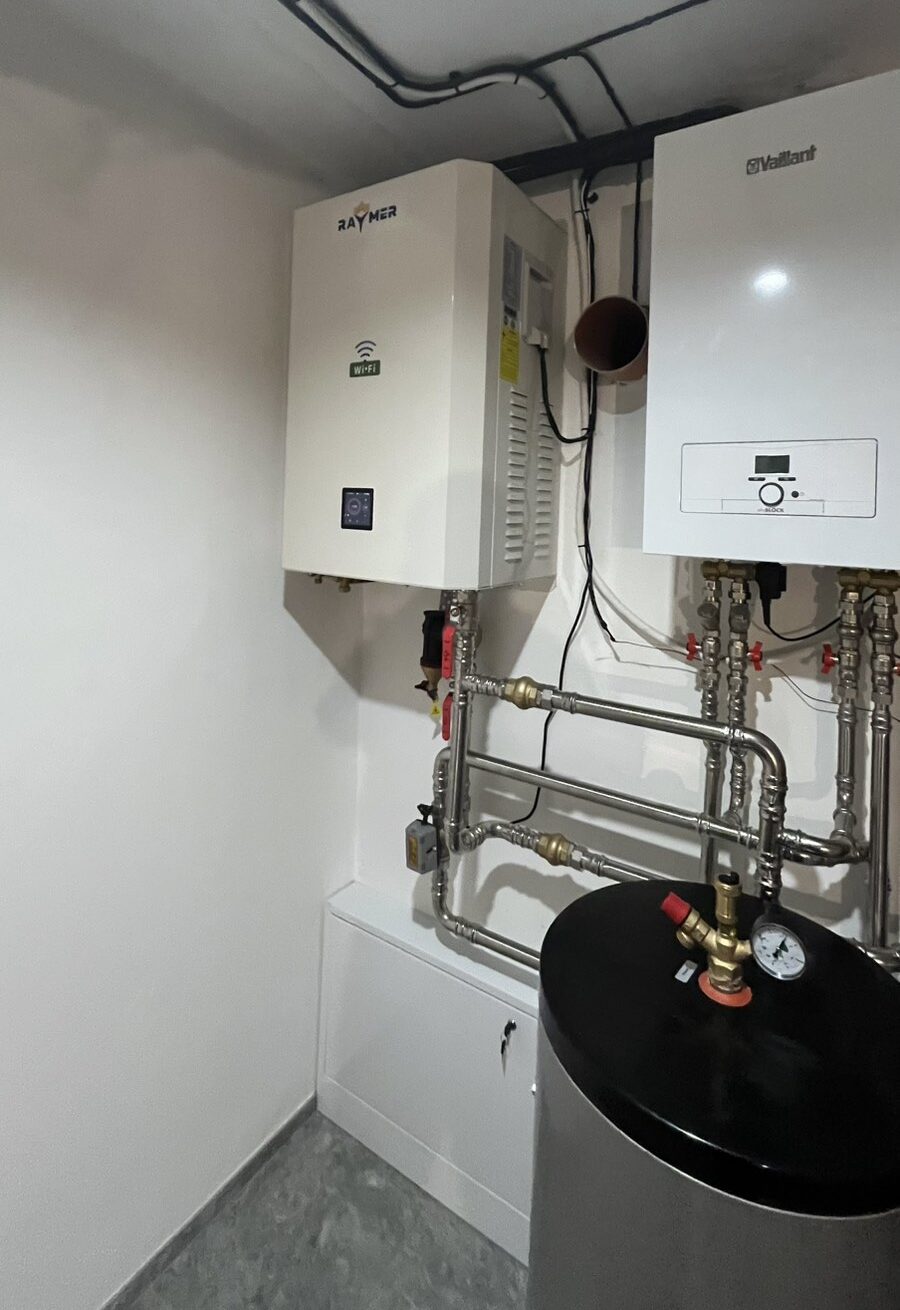

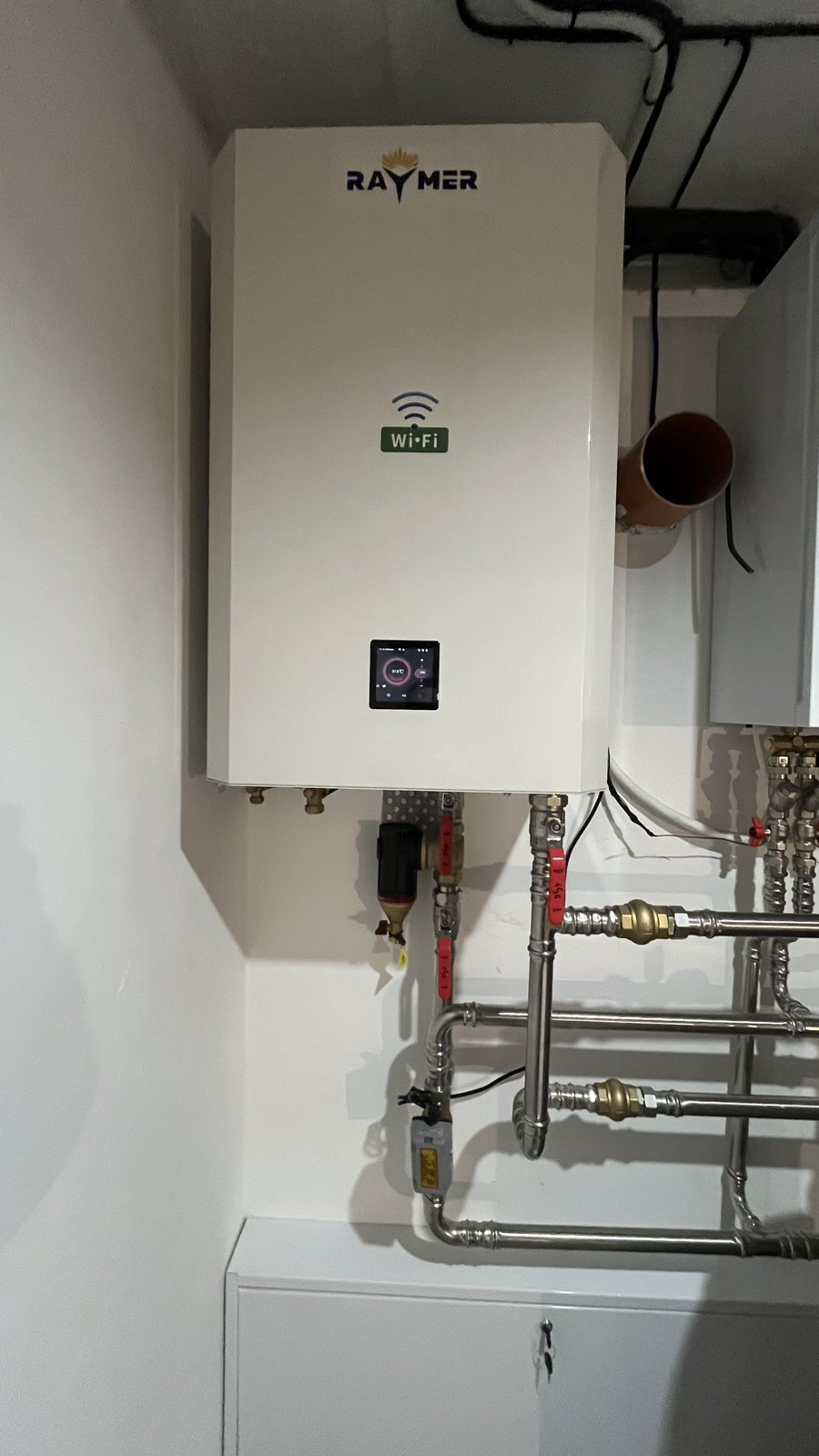

Поскольку основное техническое помещение расположено в подвале, это позволило компактно и удобно разместить внутренний блок (гидромодуль) теплового насоса Raymer RAY-24DS1-EVI рядом с уже существующим оборудованием.
Особенности внутреннего монтажа:
Тандем с электрокотлом: Гидромодуль установлен на стене непосредственно рядом с действующим электрическим котлом Vaillant. Такое решение позволило подключить новый источник тепла к отопительному контуру с минимальным вмешательством в уже существующую систему разводки труб.
Гидравлическая обвязка: Подключение выполнено с помощью надежных стальных трубопроводов. В системе предусмотрены краны, позволяющие при необходимости автономно использовать как тепловой насос, так и электрокотел в качестве резервного источника.
Буферная емкость: Гидромодуль подключен к баку-накопителю, что обеспечивает стабильную работу системы, накапливая тепловую энергию и защищая компрессор от частых запусков. На баке установлена группа безопасности с манометром для визуального контроля давления.
Этап 3: Накопление энергии и горячее водоснабжение
Для обеспечения стабильной температуры и комфорта жильцов в подвальной котельной было установлено специализированное баковое оборудование Raymer, которое позволяет максимально эффективно использовать мощность теплового насоса.
Конфигурация накопительных емкостей:
Буферная емкость Raymer IMP 100 л: Этот бак установлен непосредственно под гидромодулем. Он выполняет роль теплового аккумулятора для системы отопления, предотвращая частое тактование (включение/выключение) компрессора, что критически важно для деревянных домов с инерционными системами отопления.
Бак ГВС Raymer DWHP 200 л: Большая емкость для горячего водоснабжения обеспечивает все потребности семьи. Бак оснащен мощным внутренним теплообменником, позволяющим тепловому насосу быстро прогревать воду до комфортной температуры.
Контроль и безопасность: Оба бака оборудованы группами безопасности и манометрами для постоянного мониторинга давления в системе.
Этап 4: Распределение тепла через насосную группу

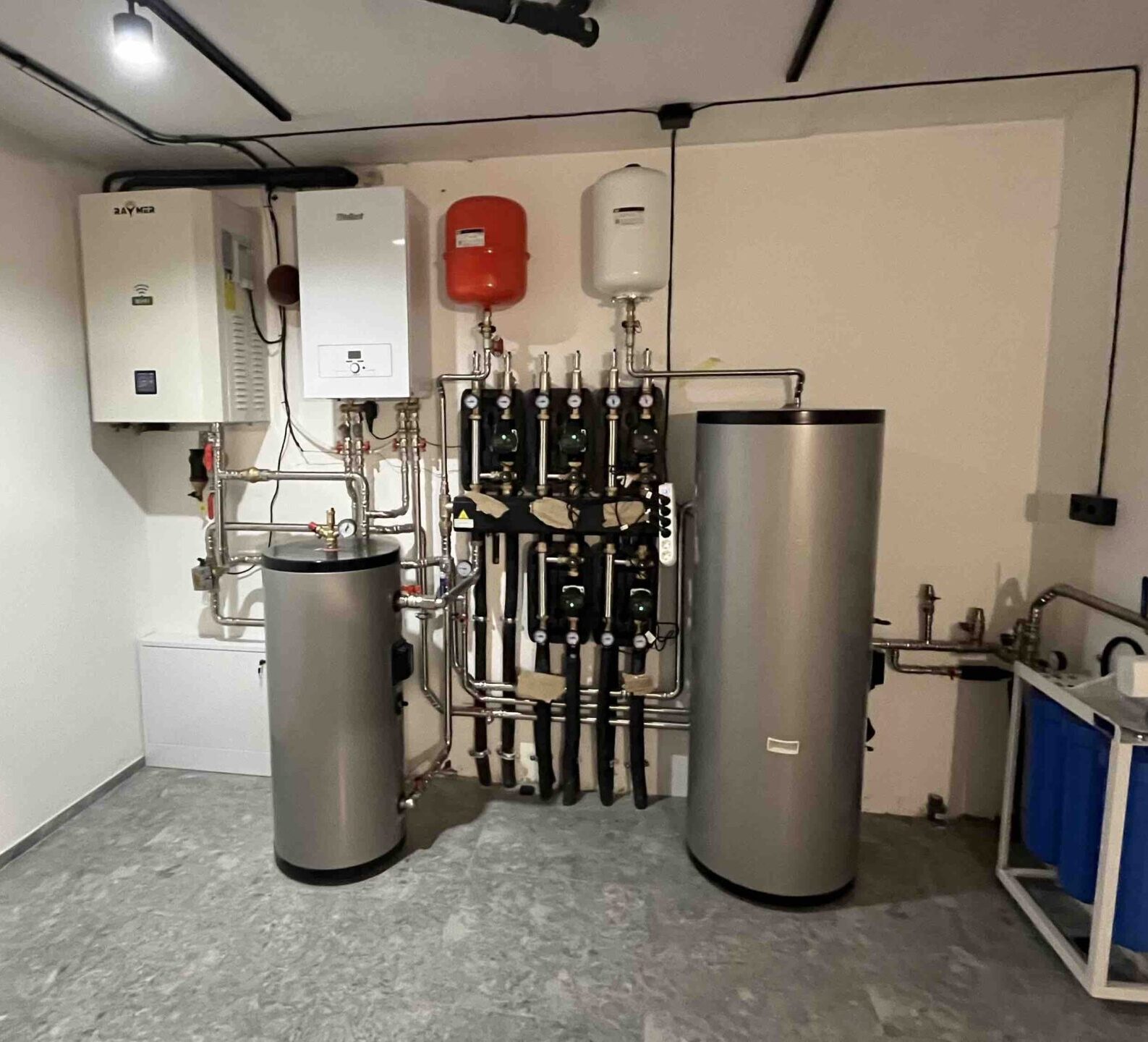

Профессиональная разводка теплоносителя по дому реализована с помощью центрального коллектора (насосной группы), что позволяет точно управлять климатом в каждой зоне.
Масштабная насосная группа: В центре котельной смонтирован коллектор на девять контуров, каждый из которых оснащен собственным циркуляционным насосом. Это обеспечивает идеальную циркуляцию теплоносителя на всех этажах и во всех помещениях большого дома.
Качество подключения: Для обвязки использованы надежные материалы, а все трубы тщательно заизолированы для предотвращения потерь тепла непосредственно в подвале.
Автоматизация: Насосная группа интегрирована с электроникой теплового насоса, что позволяет системе автоматически регулировать поток теплоносителя в зависимости от текущей температуры в комнатах и на улице.
ЗАКЛЮЧЕНИЕ
Использование комбинированной системы на базе теплового насоса Raymer RAY-24DS1-EVI в сочетании с существующим электрокотлом и разветвленной насосной группой создает максимально надежный и энергоэффективный комплекс для большого загородного дома.
Вот ключевые преимущества такой инженерной конфигурации:
1. Радикальная экономия и быстрая окупаемость
Снижение расходов: Тепловой насос потребляет в 3-4 раза меньше электроэнергии по сравнению с электрокотлом для генерации того же количества тепла.
Эффективность EVI: Технология впрыска пара позволяет насосу сохранять высокую производительность даже при значительных морозах, минимизируя время работы дорогого электрокотла.
Защита компрессора: Буферный бак предотвращает «тактование» (частое включение/выключение) теплового насоса, что значительно продлевает срок его эксплуатации.
Тепловой резерв: Емкость накапливает тепловую энергию, обеспечивая плавное размораживание наружного блока зимой без выхолаживания дома.
Приоритет на ГВС: Система автоматически переключается на нагрев воды в баке объемом 200 литров, обеспечивая постоянное наличие горячей воды для большой семьи.
Гигиеничность: Использование бака из нержавеющей стали и мощного теплообменника гарантирует быстрый нагрев и долговечность оборудования.
4. Точное управление климатом (Насосная группа на 9 контуров)
Зональный комфорт: Большое количество контуров позволяет отдельно настраивать температуру для теплого пола, радиаторов и разных этажей дома.
Гидравлический баланс: Дополнительные циркуляционные насосы гарантируют, что теплоноситель дойдет до самых удаленных комнат дома из бруса без потери давления.
5. Резервирование и безопасность
Тандемная работа: Электрокотел Vaillant остается в системе как пиковый или резервный источник тепла. Это обеспечивает 100% гарантию тепла даже при экстремально низких температурах или во время обслуживания основного агрегата.
Защита от замерзания: Встроенный подогрев поддона наружного блока предотвращает обмерзание системы в самые суровые зимы.
