До монтажу теплового насоса будинок площею 150 м² у с. Гатне опалювався виключно електрокотлом. Система працювала стабільно, але споживала дуже багато електроенергії, особливо в зимовий період, що суттєво збільшувало витрати на опалення.
Власники будинку хотіли зробити систему більш економічною, не порушуючи цілісність вже наявної системи, яка працювала на основі теплої підлоги. Тому головним завданням було інтегрувати сучасний тепловий насос Raymer RAY-15DS2-EVI у вже існуючу систему. Також необхідно було правильно організувати гідравлічну частину та забезпечити ефективну роботу системи при низьких температурах.
1. Монтаж зовнішнього блоку Raymer RAY-15DS2-EVI

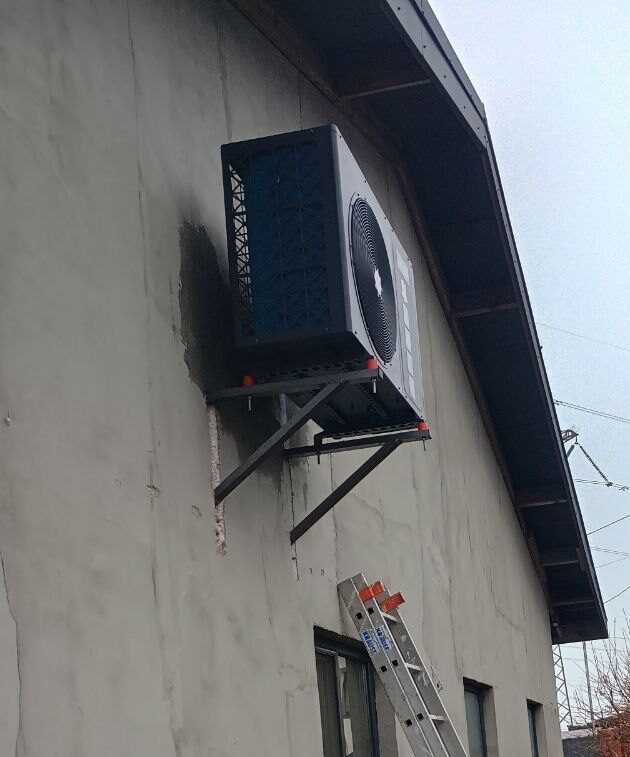

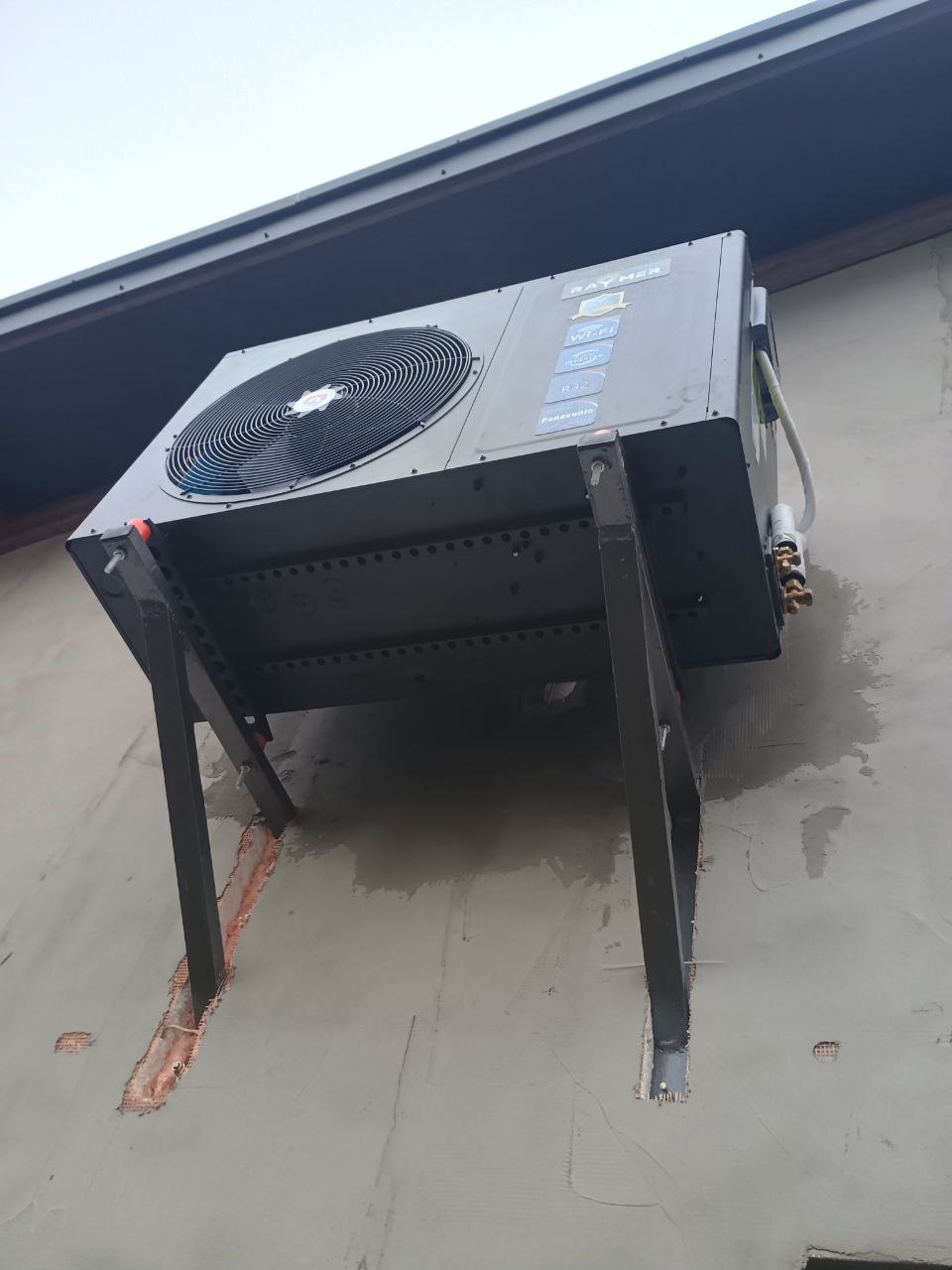

Зовнішній блок теплового насоса Raymer RAY-15DS2-EVI був встановлений на металеву настінну саморобну підставку, жорстко закріплену до несучої стіни будинку. Такий спосіб монтажу дозволяє розмістити обладнання на оптимальній висоті, забезпечити вільну циркуляцію повітря навколо теплообмінника та захистити блок від снігових заметів, вологи та можливих механічних пошкоджень.
Для зменшення вібрацій і шуму під блок були встановлені віброопори, які ефективно зменшують коливання під час роботи компресора. Підведення траси виконане акуратно, з дотриманням всіх ухилів і технічних вимог, що гарантує стабільну роботу системи навіть у холодний період. Конструкція консолі має запас міцності та передбачає можливість обслуговування обладнання без демонтажу.
Важливу увагу приділили відведенню конденсату, щоб вода не руйнувала фасад та фундамент.
2. Монтаж внутрішнього блоку Raymer RAY-15DS2-EVI

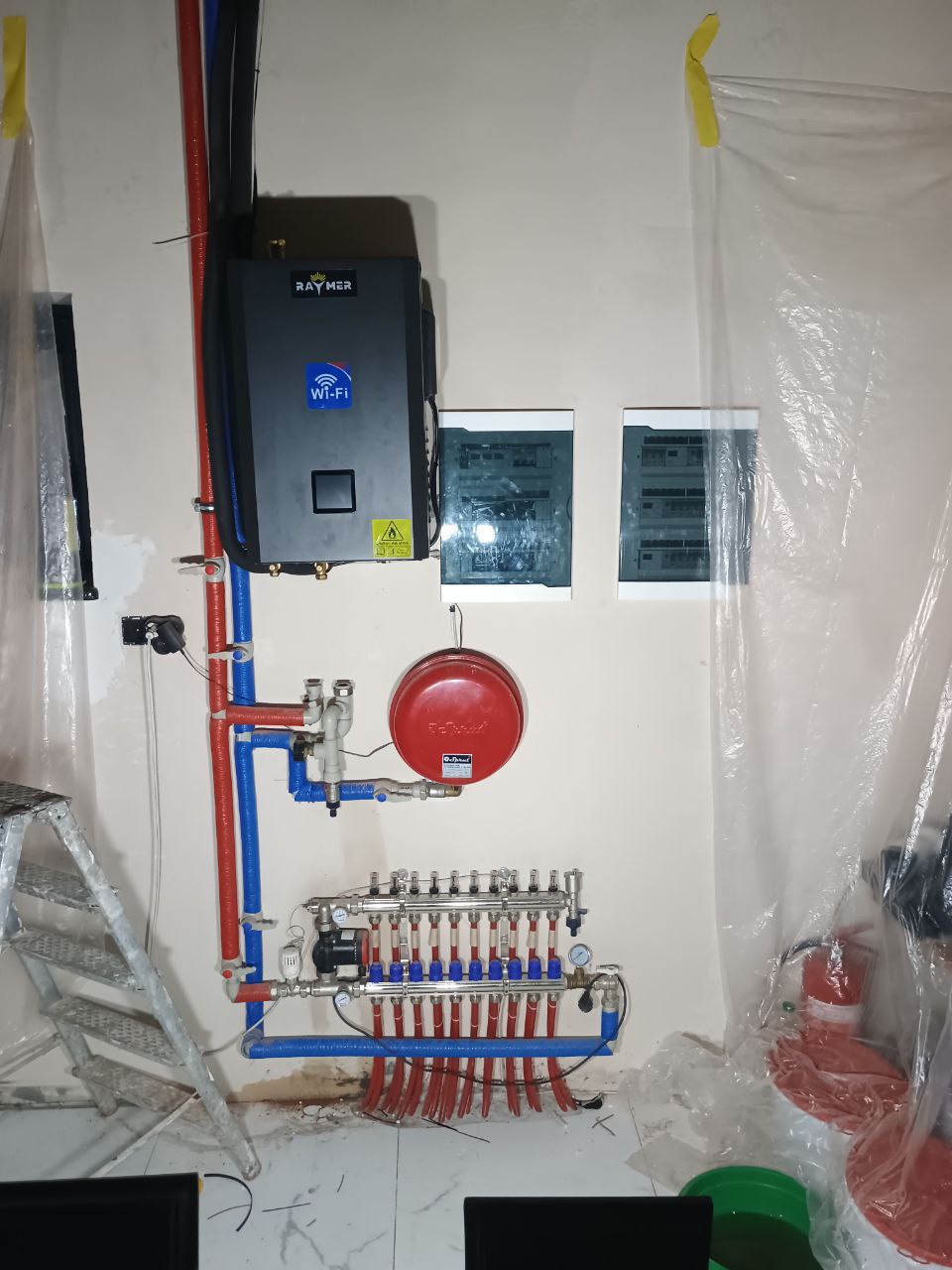

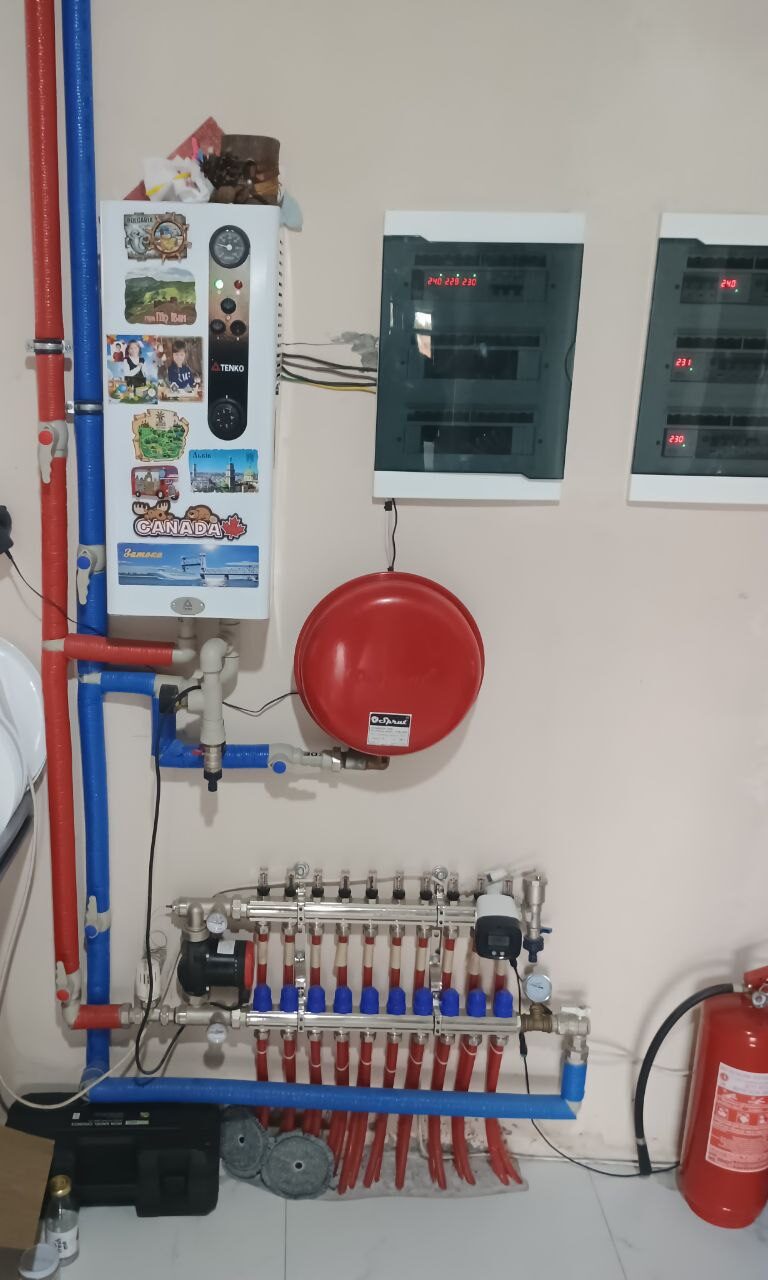

Внутрішній блок теплового насоса Raymer було встановлено на місці старого електрокотла, який вирішили повністю демонтувати й не залишати в системі. Це дало змогу оптимізувати простір та побудувати нову гідравлічну схему без зайвих елементів.
Гідромодуль під’єднано до буферної ємності об’ємом 100 літрів, яка забезпечує стабільну роботу теплового насоса, згладжує циклічність та підтримує необхідний гідравлічний баланс у системі теплої підлоги та радіаторів.
У процесі монтажу в систему було додано додатковий розширювальний бак — це підвищує надійність роботи контуру опалення, компенсує теплове розширення теплоносія та запобігає перепадам тиску.

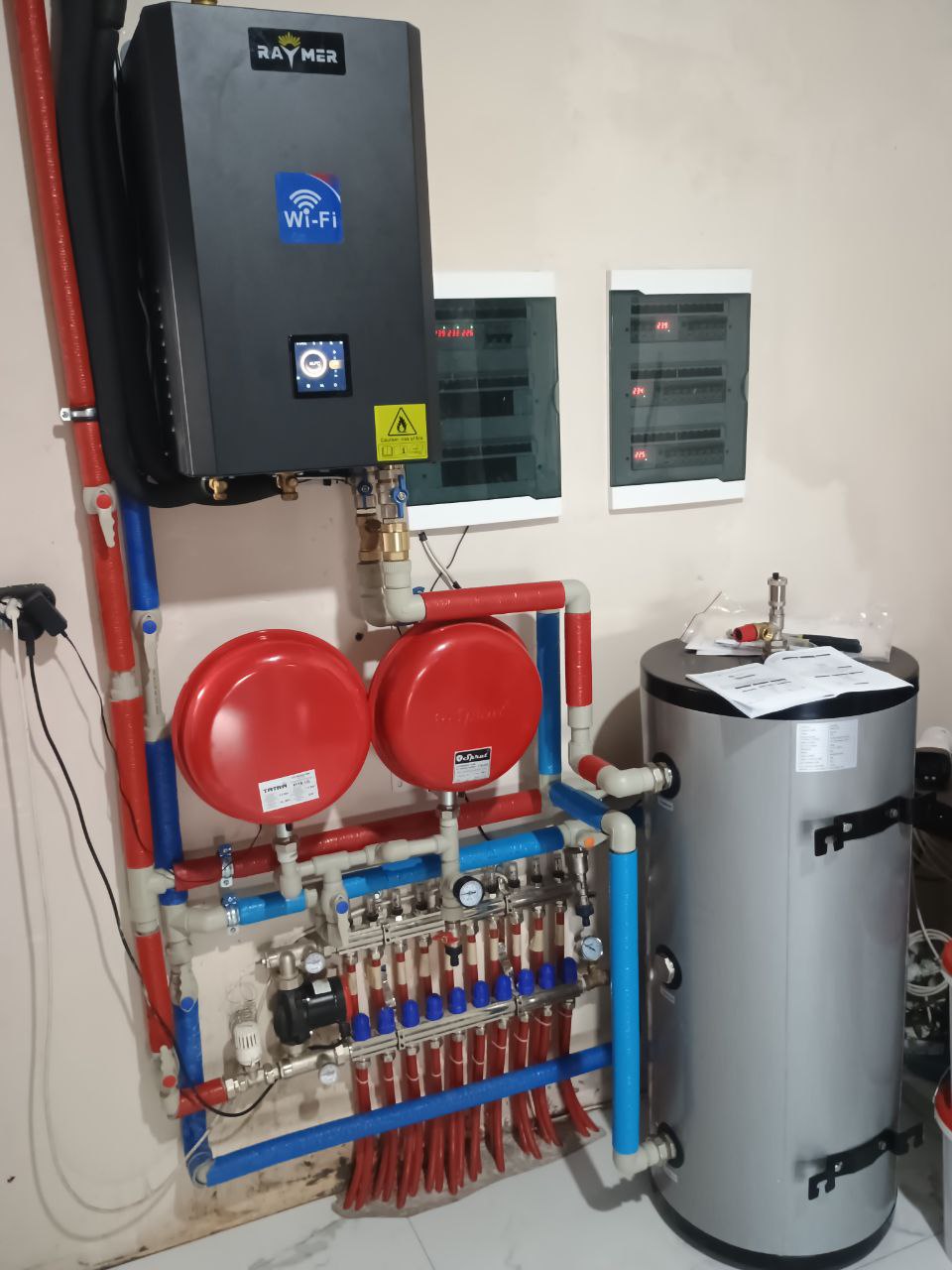

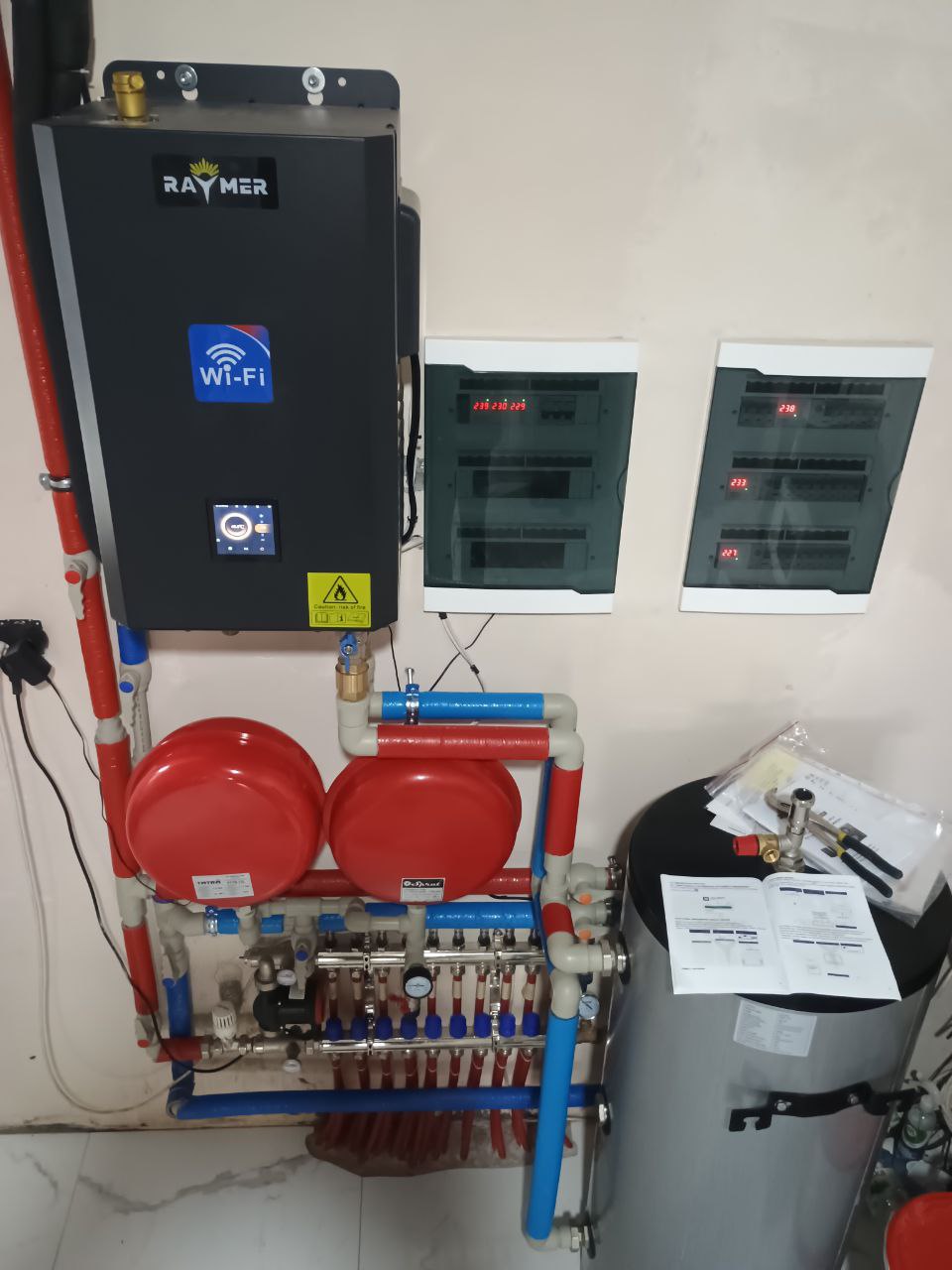

Усі підключення виконані акуратно: змонтовані циркуляційні насоси, колектори теплої підлоги, запірна арматура та група безпеки. Такий підхід забезпечує правильну взаємодію всіх елементів системи, зручність у сервісному обслуговуванні та максимальну ефективність теплового насоса в реальних умовах експлуатації.
3. Буферна ємність Raymer IMP 100 L під’єдання до контуру опалення
Буферна ємність Raymer IMP 100 L була встановлена як центральний елемент гідравлічної системи, що забезпечує стабільну та ефективну роботу теплового насоса. Монтаж виконано поруч із гідромодулем, що мінімізує довжину трубопроводів та зменшує теплові втрати.
Під’єднання до системи опалення
Буферна ємність виконую роль гідравлічного роздільника між тепловим насосом та контурами опалення. Підключення виконано таким чином:

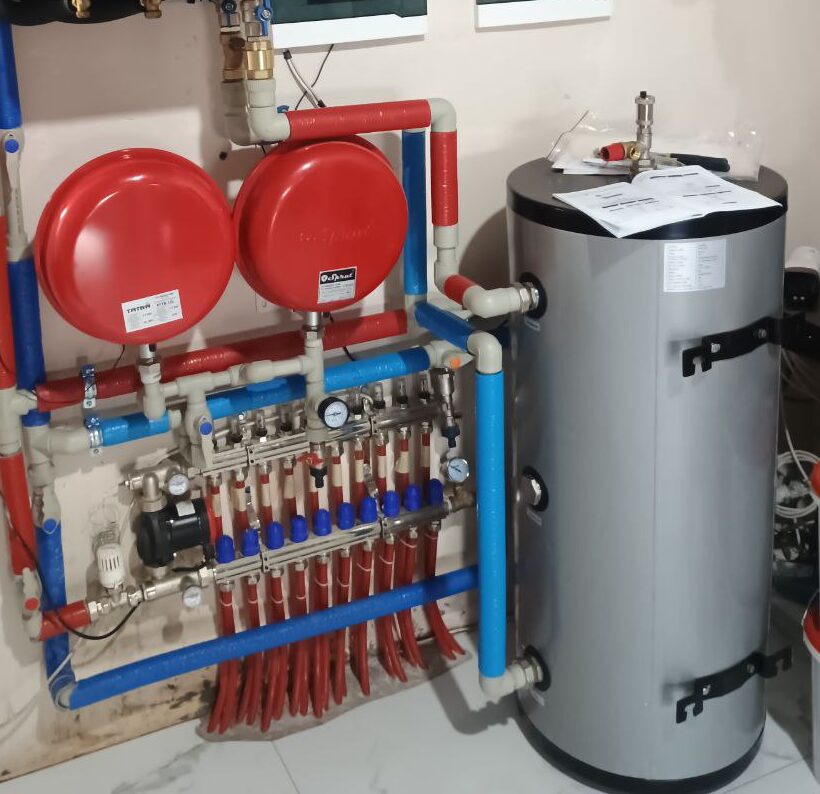

До гребінки теплої підлоги — вихід з буферної ємності під’єднаний безпосередньо до колектора теплої підлоги. Це забезпечує подачу теплоносія з оптимальною температурою та запобігає частим пускам циркуляційного насоса теплового насоса. Наявність буфера дозволяє тримати стабільну температуру в низькотемпературному контурі підлоги.
До радіаторного контуру другого поверху — інший вихід підключено до радіаторної лінії, яка потребує вищої температури теплоносія. Схема дає змогу забезпечити рівномірний прогрів другого поверху навіть при зміні температури подачі з теплового насоса. Буфер згладжує коливання та підтримує стабільний тиск у системі.
Переваги такого підключення
температура в кожному контурі залишається стабільною навіть при зміні режимів теплового насоса;
зменшуються цикли вмикання-вимикання насоса, що продовжує термін його служби;
система легко обслуговується — усі вузли доступні, труби розміщені логічно й компактно;
буферна ємність працює як запас тепла, що підвищує комфорт у холодні періоди та оптимізує споживання електроенергії.
Таке рішення робить систему більш надійною, передбачуваною та ефективною при роботі в будинку з комбінованими контурами опалення.
4. Допоміжні елементи системи
Установлена система опалення оснащена низкою допоміжних елементів, які забезпечують її безпечну, стабільну та ефективну роботу. Кожен із цих компонентів виконує свою критично важливу функцію та гарантує правильну взаємодію всіх вузлів системи.
Циркуляційні насоси
Це елементи, які відповідають за рух теплоносія в різних контурах системи — теплій підлозі, радіаторах та між тепловим насосом і буферною ємністю. Навіщо потрібні:
забезпечують рівномірний прогрів усіх приміщень;
підтримують стабільний тиск і оптимальну швидкість руху теплоносія;
дозволяють контурам працювати незалежно один від одного (тепла підлога — низькотемпературний контур, радіатори — високотемпературний).
Завдяки правильно підібраному та встановленому циркуляційному насосу система працює тихо, плавно та без гідравлічних розбалансувань.
Група безпеки
Група безпеки — це комплекс, який зазвичай включає:
запобіжний клапан;
автоматичний відвідник повітря;
манометр.
Навіщо потрібна:
захищає систему від надлишкового тиску;
автоматично видаляє повітря з трубопроводів;
дозволяє контролювати тиск у системі.
Без групи безпеки будь-яке перевищення тиску або повітряний затор може призвести до некоректної роботи або навіть аварійних ситуацій.
Розширювальні баки
У системі встановлено кілька розширювальних баків, що компенсують теплове розширення води. Їх роль:
підтримка стабільного тиску в системі, коли теплоносій нагрівається і збільшується в об’ємі;
захист труб, насосів і буферної ємності від стрибків тиску;
запобігання спрацьовуванню запобіжних клапанів при нагріванні.
Окремий додатковий розширювальний бак було встановлено поруч із буферною ємністю, що забезпечує правильну компенсацію для великого гідравлічного об’єму системи.
Разом ці допоміжні елементи формують повністю захищену, збалансовану та енергоефективну систему опалення, яка здатна стабільно працювати в різних режимах і гарантує довгий термін служби теплового насоса.
Що отримує клієнт, встановивши тепловий насос Raymer RAY-15DS2-EVI?
Економія на опаленні Встановивши тепловий насос Raymer RAY-15DS2-EVI, клієнт отримує суттєве зниження витрат на опалення. Завдяки високому коефіцієнту перетворення теплова енергія виробляється у 2–3 рази дешевше, ніж при роботі електрокотла. Система споживає мінімум електроенергії, але забезпечує максимальну теплову віддачу, що особливо вигідно для будинків площею до 150 м².
Автономність та інтелектуальне керування Тепловий насос працює практично без участі користувача. Розумна автоматика регулює температуру подачі, адаптується до погоди, плавно змінює потужність і забезпечує стабільну роботу системи. Клієнт отримує “розумне” опалення, яке саме підлаштовується під потреби будинку, забезпечуючи комфорт і економію.
Стабільний комфорт у кожному приміщенні Raymer RAY-15DS2-EVI гарантує рівномірний розподіл тепла та відсутність різких температурних перепадів. Система забезпечує м’яку, делікатну подачу тепла, сумісну як із теплою підлогою, так і з радіаторними контурами. В будинку підтримується постійний мікроклімат, а мешканці відчувають комфорт навіть у морозні дні.
Тиха та довговічна робота обладнання Інверторний компресор забезпечує низький рівень шуму та плавну роботу без ривків і частого вмикання/вимикання. Це зменшує зношення компонентів і значно продовжує термін служби системи. Для власника це означає менше ризиків поломок, стабільну роботу та економію на сервісному обслуговуванні.
Підвищення енергоефективності будинку Модернізація системи опалення тепловим насосом робить будинок більш сучасним та енергоощадним. Підвищується не лише комфорт, а й загальна вартість нерухомості. Крім того, система працює екологічно чисто — без викидів і запахів — що важливо для здоров’я та навколишнього середовища.
Інвестиція в майбутнє Встановивши Raymer RAY-15DS2-EVI, клієнт отримує надійну, економічну та сучасну систему опалення, яка зменшує витрати, працює стабільно та служить десятки років. Це рішення, яке окупається швидко і забезпечує тривалий комфорт у будь-яку пору року.
