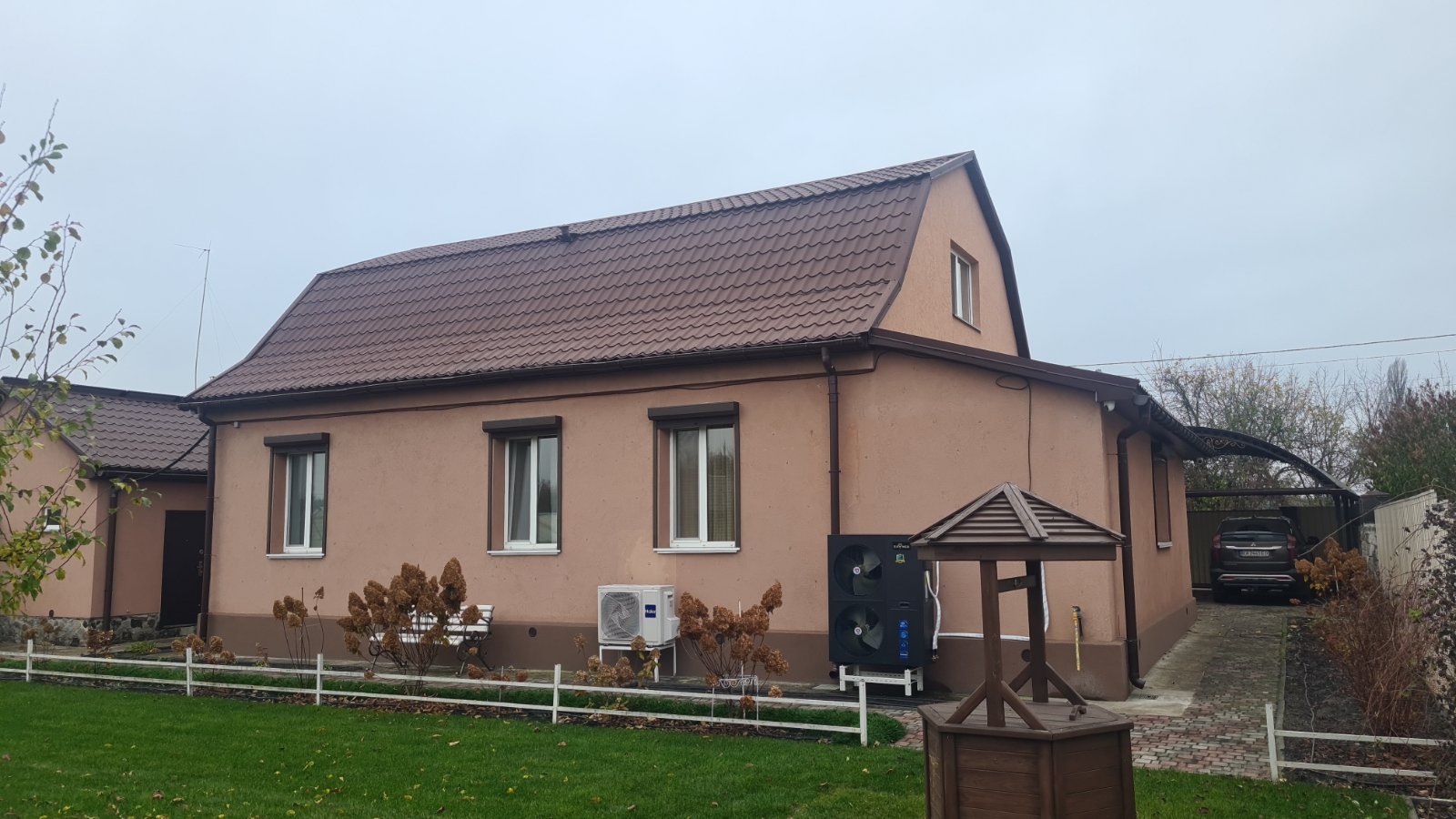

У селі Мирча проведено модернізацію системи опалення у приватному будинку площею 180 м². Раніше приміщення обігрівалося за допомогою теплового насосу Haier потужністю 8 кВт, який працював через проміжний теплообмінник. Для компенсації недостатньої теплової потужності було додатково встановлено електрокотел, однак навіть така комбінація не забезпечувала необхідного рівня тепла під час пікових морозів.
З урахуванням особливостей будинку, теплоізоляції та потреб користувачів, було прийнято рішення замінити систему на більш продуктивний і технологічний тепловий насос Raymer. Нове обладнання не лише повністю покриває теплове навантаження будинку, а й забезпечує стабільну роботу навіть за низьких температур.
Сучасний тепловий насос Raymer RAY-18DS2-EVI має високий коефіцієнт ефективності (COP = 4,47), що дозволяє зменшити витрати на опалення до 80% у порівнянні з електрокотлом або газовою системою. Пристрій забезпечує опалення, охолодження та приготування гарячої води (ГВП), що робить його універсальним рішенням для всесезонного використання.
У межах проєкту система була переобладнана без демонтажу електрокотла, який залишається резервним джерелом опалення. Демонтовано старий саморобний теплообмінник. Було оптимізовано гідравлічну схему, підключено буферну ємність, а також проведено електромонтаж та інтеграцію керування для максимальної енергоефективності.
Етапи встановлення теплового насосу
1. Демонтаж старого теплообмінника
Першим етапом реалізації проєкту стала повна заміна застарілої системи опалення, яка втратила ефективність та не відповідала потребам будинку.
Було проведено демонтаж саморобного проміжного теплообмінника, який раніше з’єднував тепловий насос Haier із контуром опалення. Разом із ним демонтовано всі комунікації, що йшли від старої буферної ємності та гребінки теплої підлоги.
Під час робіт виконано ретельну перевірку стану існуючих контурів опалення, зокрема трубопроводів теплої підлоги та розподільчих колекторів, щоб підготувати їх до підключення нового високоефективного обладнання. Старі елементи, що не відповідали сучасним стандартам або мали ознаки зношування, були заміщені новими енергоефективними комплектуючими.
2. Демонтаж зовнішнього блоку теплового насосу
На наступному етапі було виконано демонтаж зовнішнього блоку теплового насосу Haier, який раніше забезпечував опалення будинку.
Зовнішній блок демонтовано обережно, із дотриманням усіх вимог безпеки — було від’єднано електроживлення, фреонові магістралі та дренажну систему. Для запобігання витоку холодоагенту проведено контрольне відкачування фреону з системи, після чого з’єднання герметично закрито.
Під час демонтажу також було демонтовано монтажну раму старого блоку, проведено очищення та підготовку майданчика для встановлення нового обладнання. Особливу увагу приділено перевірці стану фреонових трас і місць проходу трубопроводів через стіну — старі магістралі не використовувалися повторно, оскільки новий тепловий насос Raymer RAY-18DS2-EVI потребує оптимізованого діаметра та матеріалів труб для ефективної роботи системи EVI.

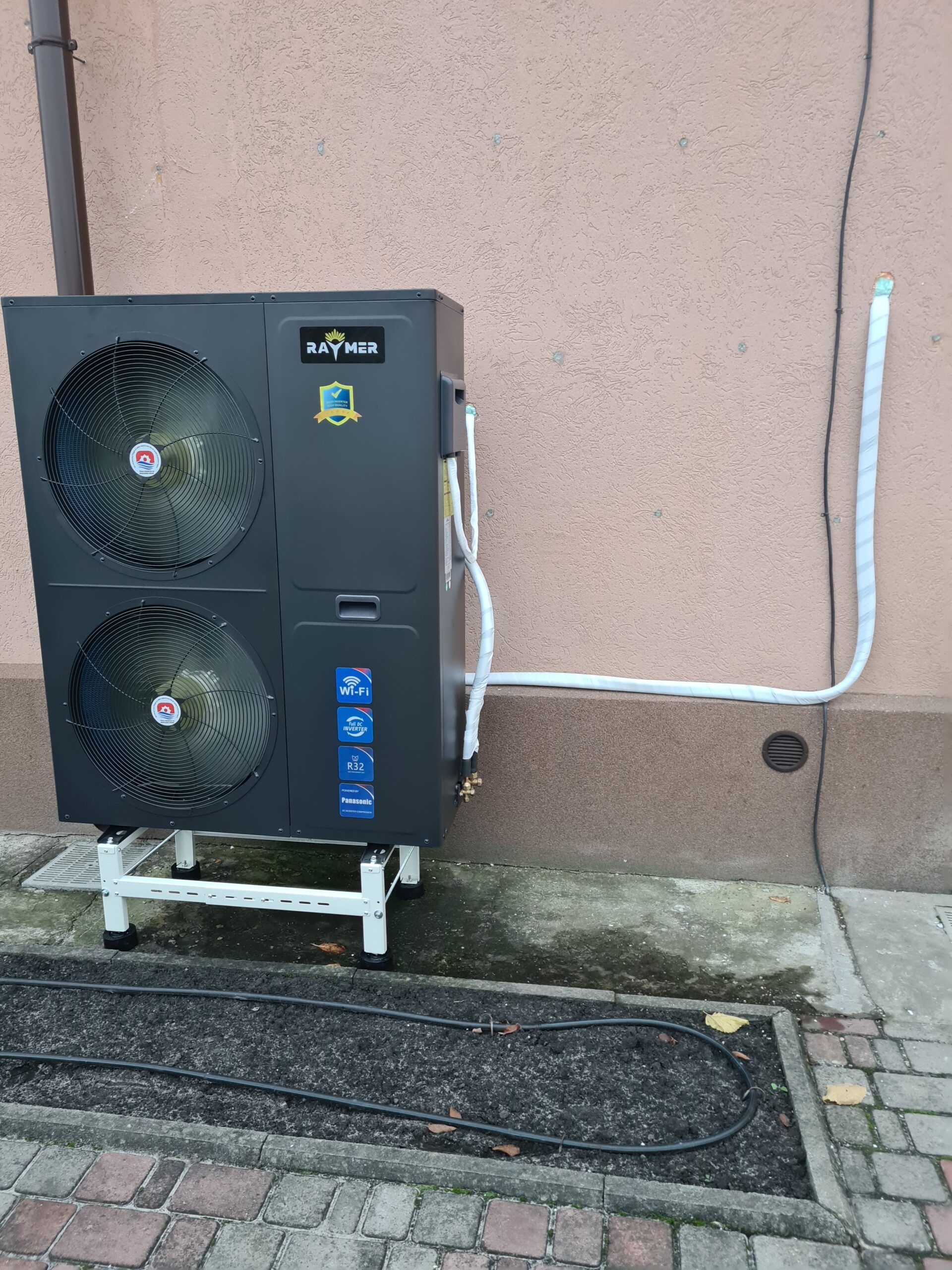

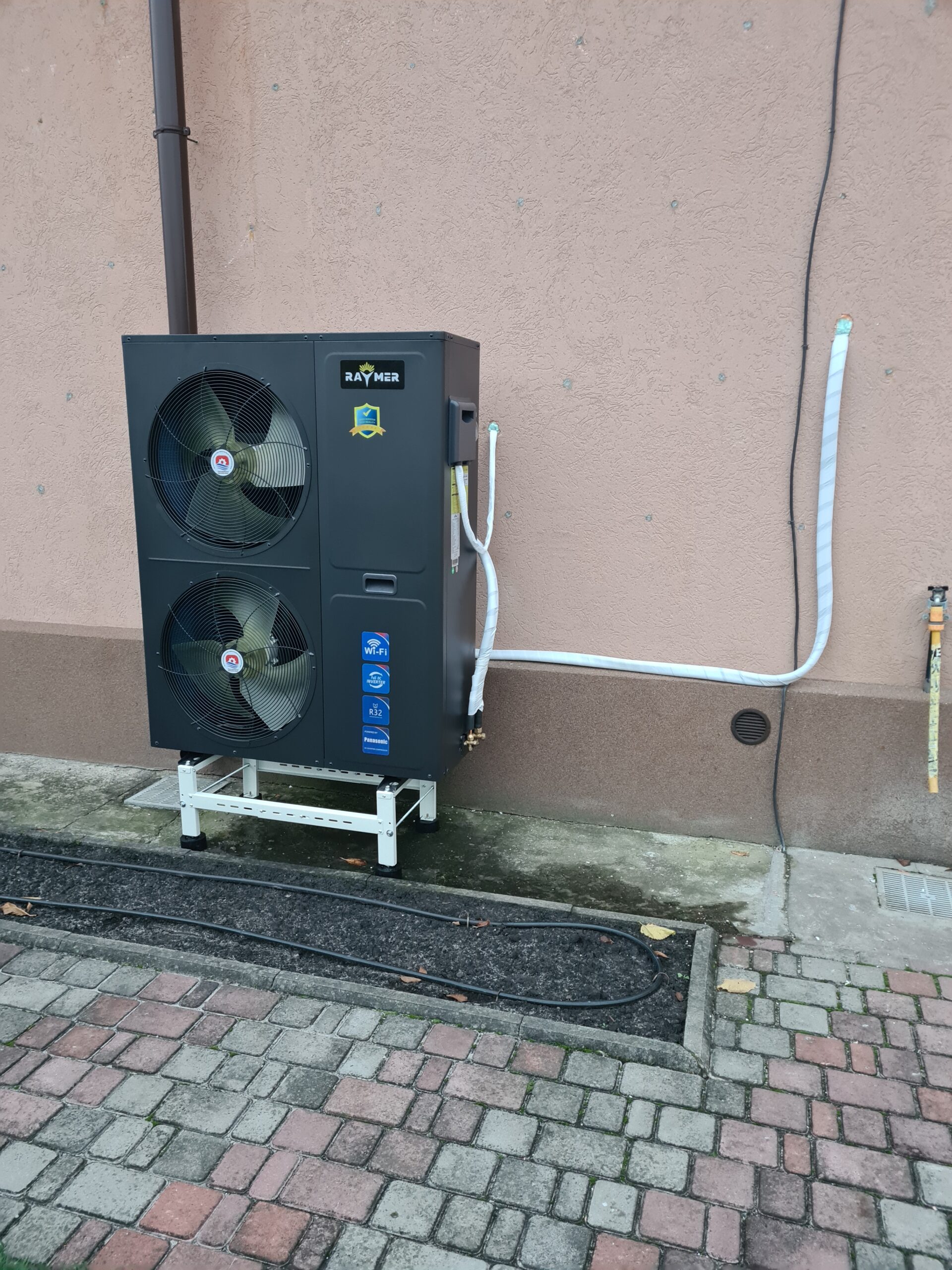

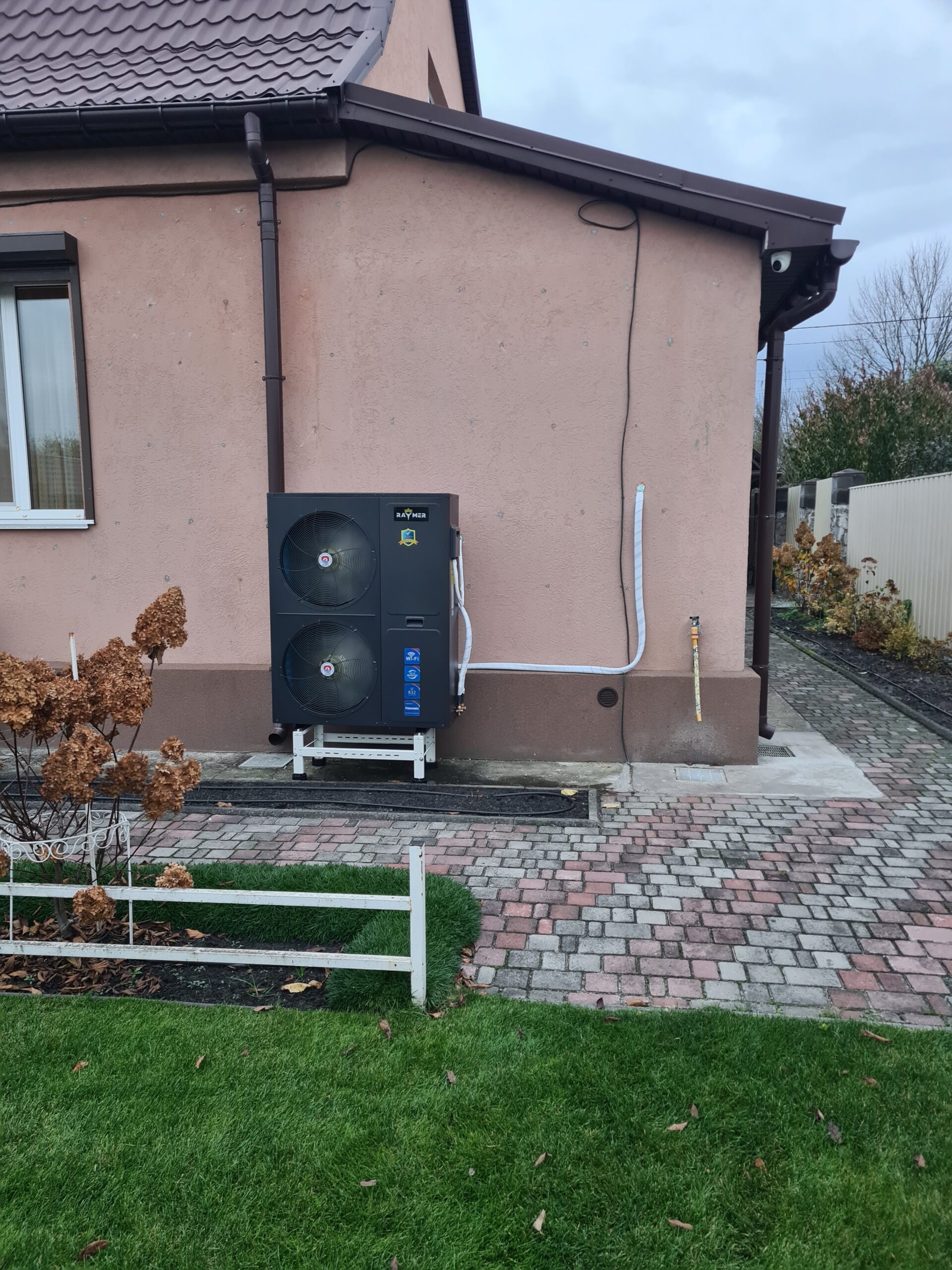

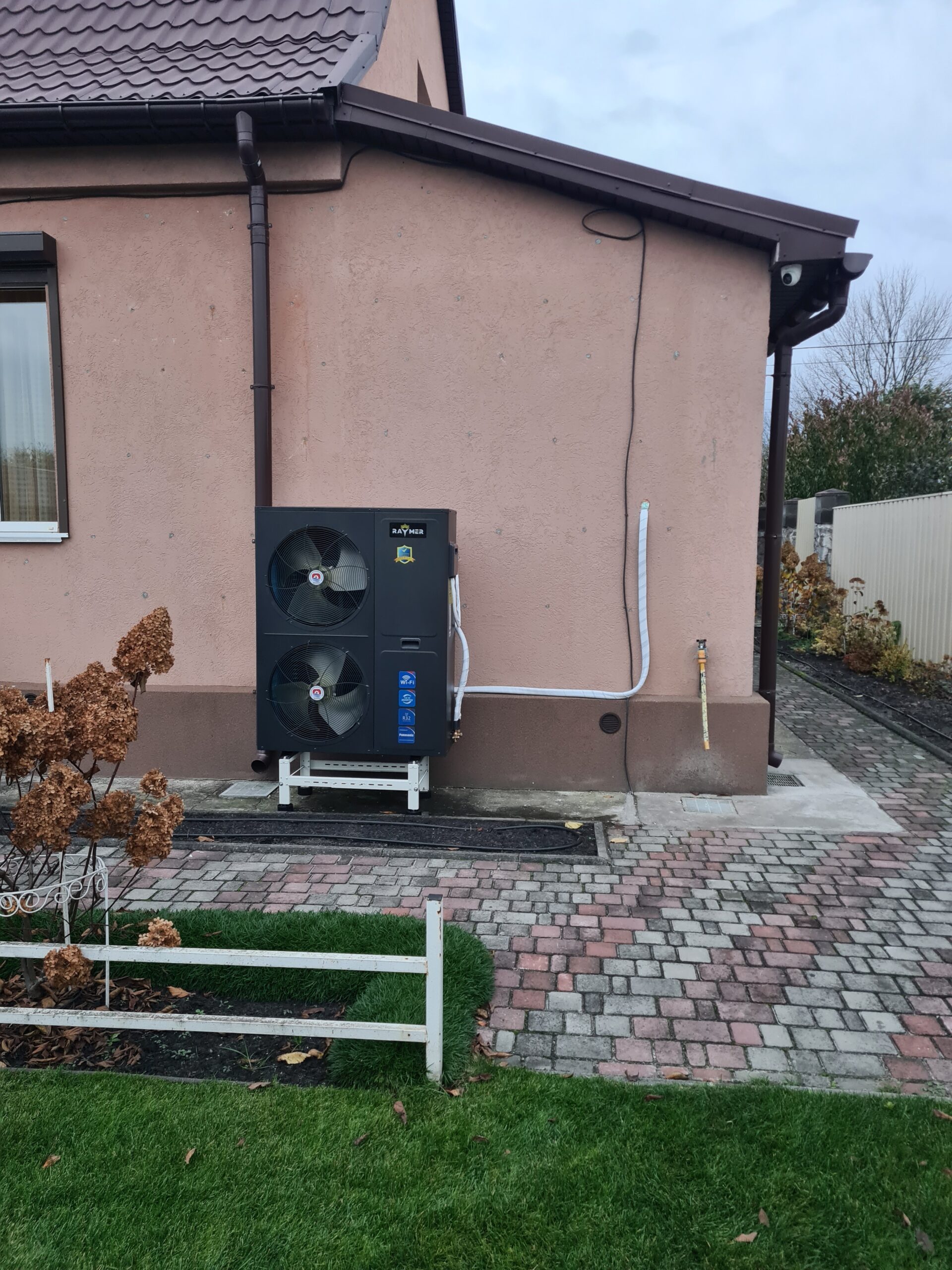

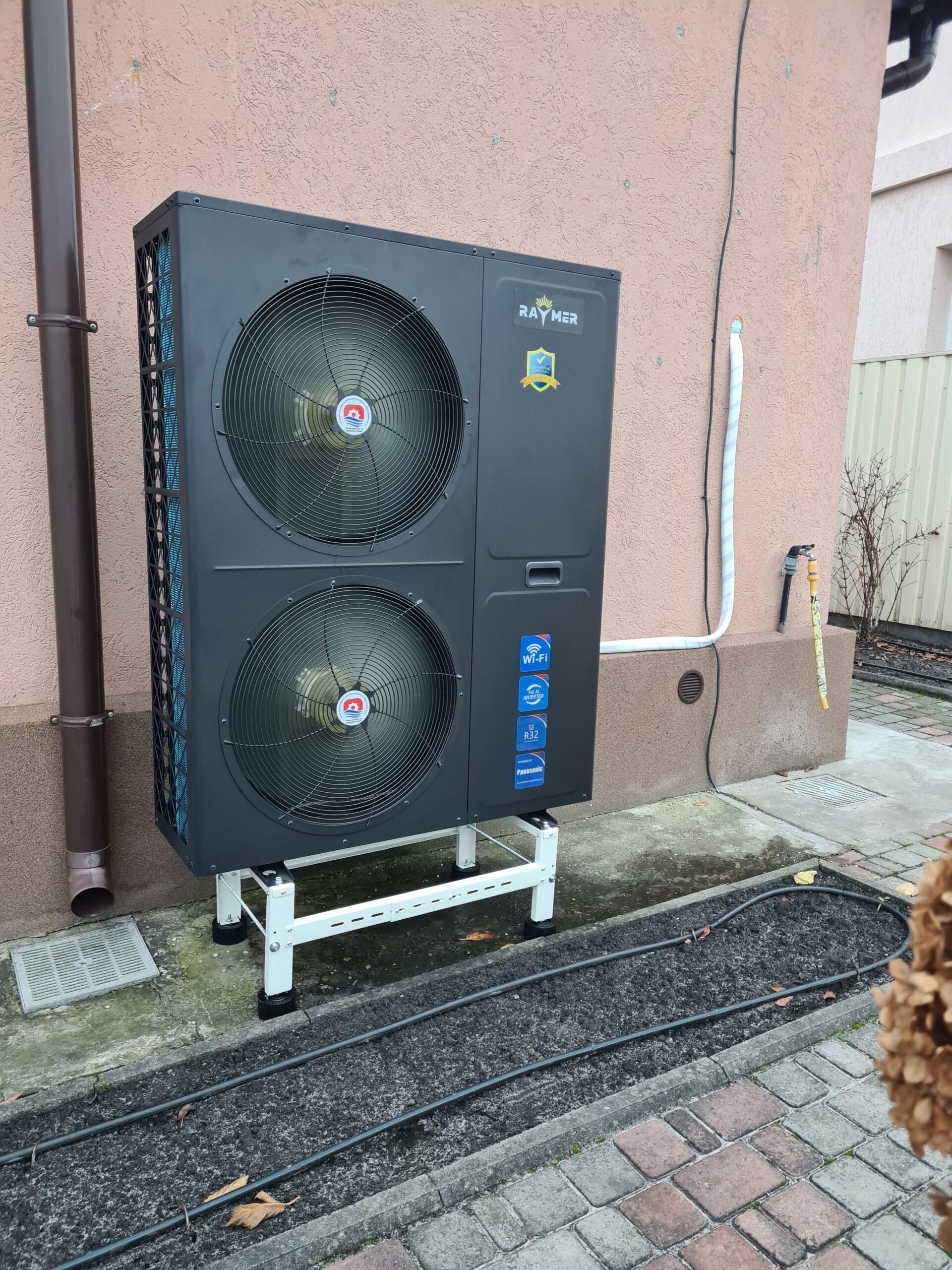

3. Монтаж зовнішнього блоку Raymer RAY-18DS2-EVI
Монтаж зовнішнього блоку теплового насосу Raymer RAY-18DS2-EVI було виконано з урахуванням усіх технічних вимог для спліт-систем, що гарантує ефективну й стабільну роботу обладнання впродовж усього року.
Зовнішній блок встановлено на існуючу металеву підставку, яка попередньо пройшла перевірку на міцність і рівність. Після цього конструкцію додатково вирівняли та закріпили анкерними болтами, щоб уникнути будь-яких коливань чи зміщень під час роботи компресора.
Місце монтажу підібрано так, щоб забезпечити вільну циркуляцію повітря навколо блоку: достатній простір для забору та викиду повітря гарантує стабільну роботу навіть у найнижчих температурах.
Важливою особливістю моделі Raymer RAY-18DS2-EVI є вбудований підігрів піддону, тому додаткового електропідігріву не потребувалося. Це рішення запобігає обмерзанню дренажу під час роботи в зимовий період і забезпечує безперебійну роботу системи розморожування Smart Defrost.
Фреонова магістраль була прокладена через новий отвір у стіні, що дозволило отримати оптимальну довжину траси, рекомендовану виробником для стабільної роботи компресора. Траса додатково ізольована термостійким каучуковим матеріалом, захищеним від ультрафіолету, що знижує теплові втрати та подовжує термін служби системи.
Усі електричні з’єднання виконано в захисних гофрованих рукавах, що підвищує безпеку та надійність експлуатації навіть у складних погодних умовах.
В результаті зовнішній блок теплового насосу Raymer RAY-18DS2-EVI встановлено технічно грамотно, акуратно та з урахуванням усіх нюансів роботи спліт-систем. Це забезпечує високу енергоефективність, безшумну роботу та надійність у будь-яку пору року.

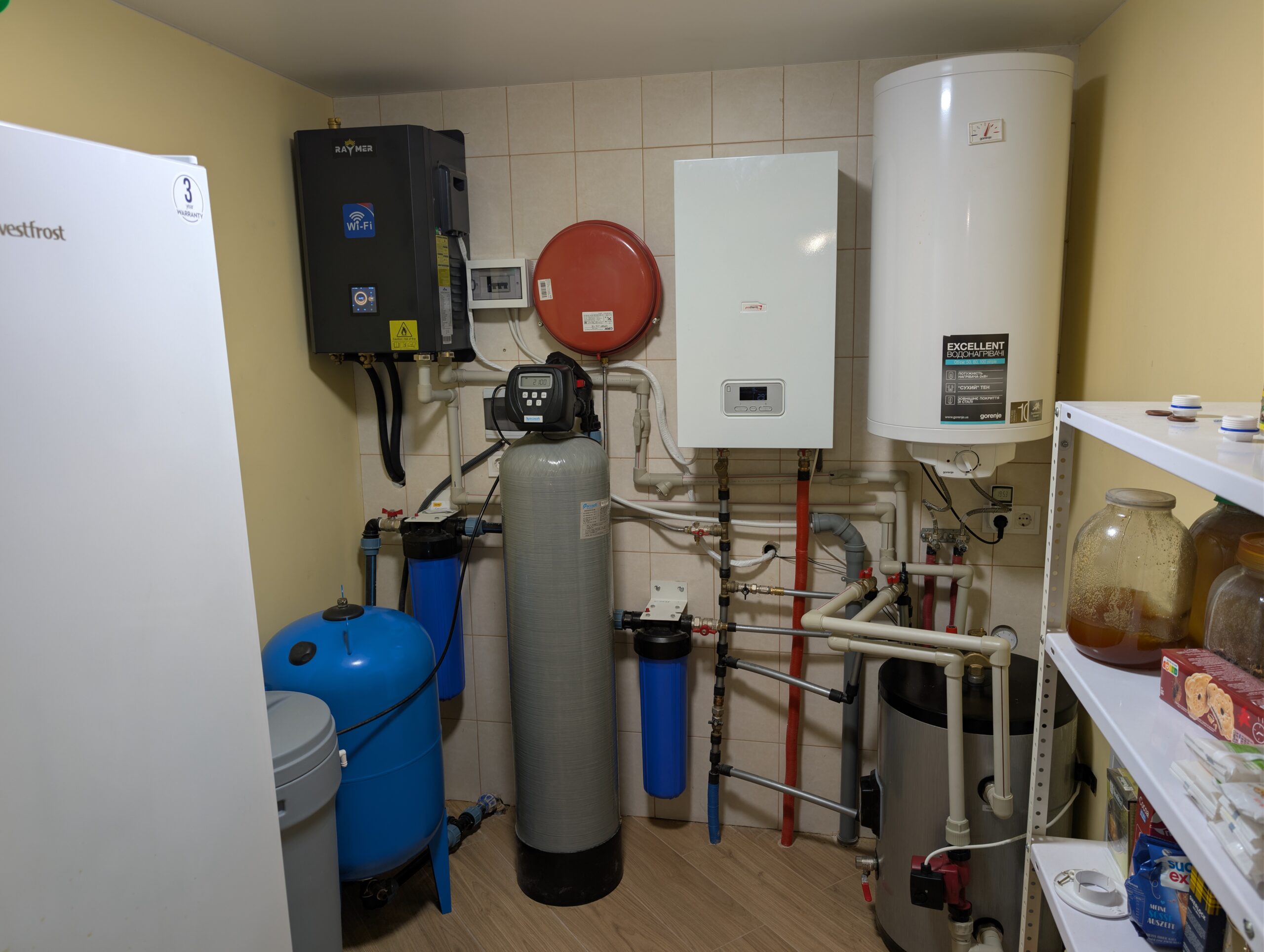

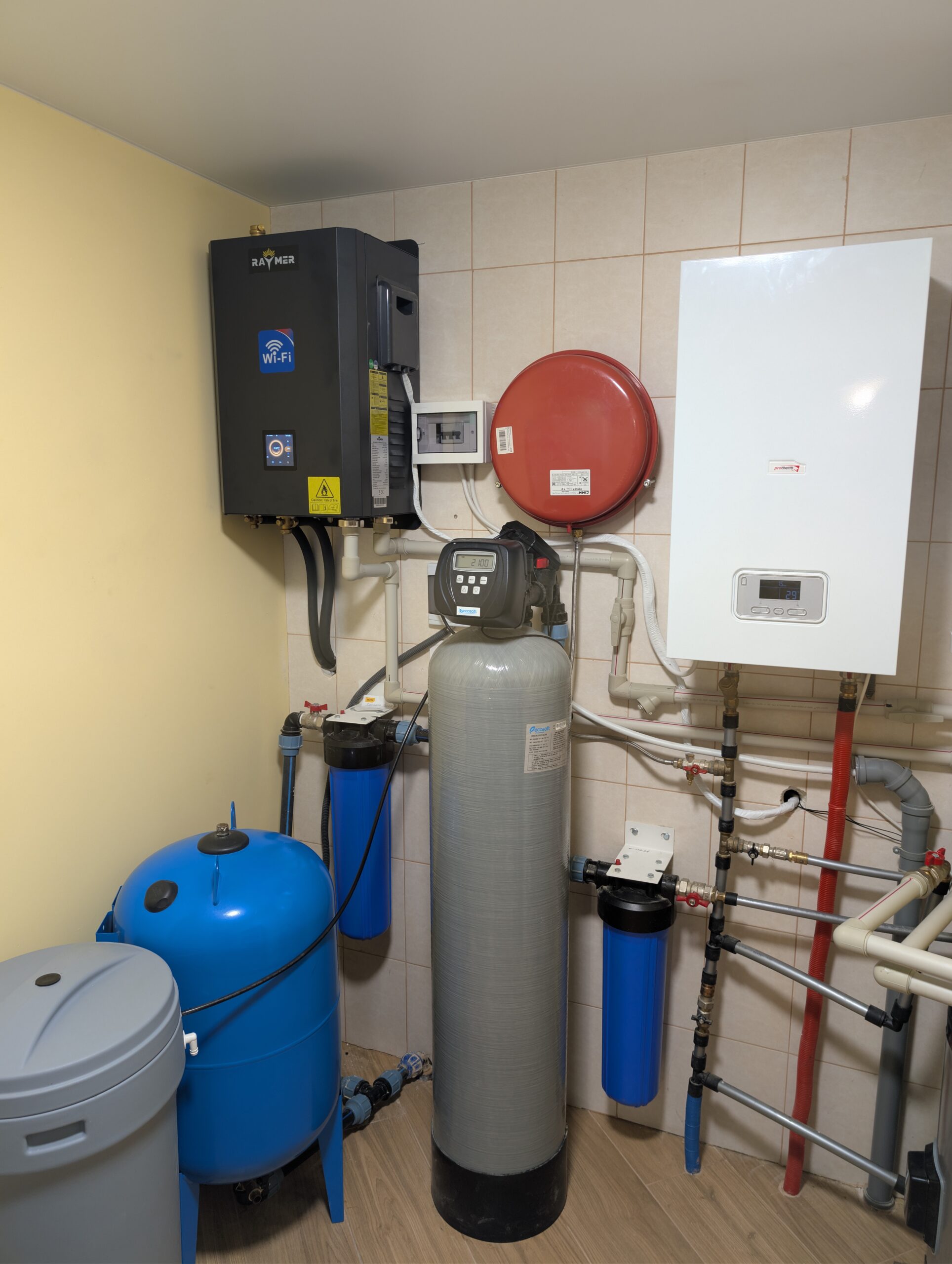

4. Монтаж внутрішнього блоку теплового насосу Raymer RAY-18DS2-EVI

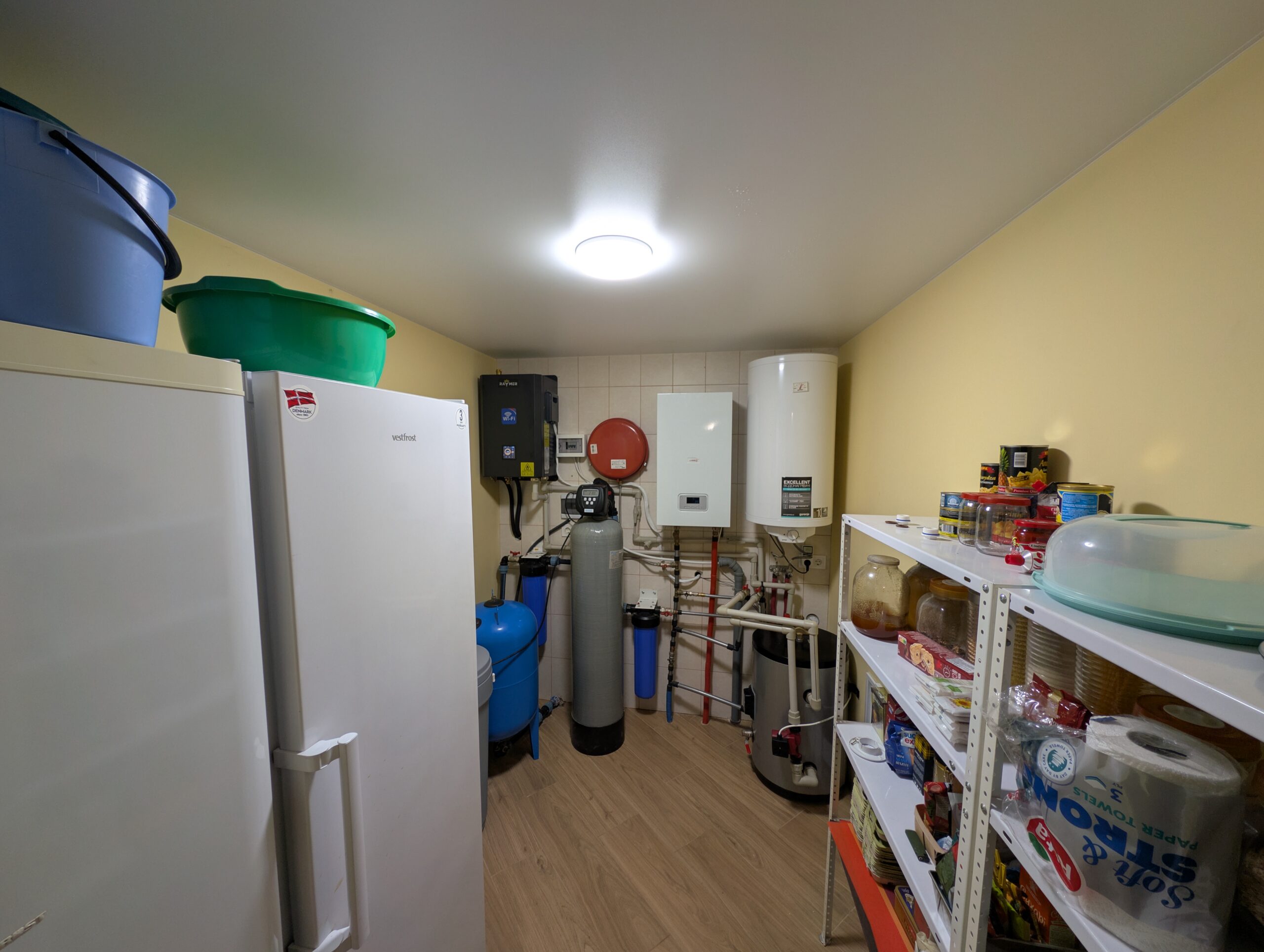

Внутрішній блок теплового насосу Raymer RAY-18DS2-EVI було змонтовано в технічному приміщенні будинку — котельні, де також розміщено допоміжне обладнання: систему очищення води, розширювальний бак, автоматику та фільтраційні вузли.
Блок встановлено на капітальній стіні з дотриманням технологічних відстаней для вільного обслуговування та вентиляції. Монтаж виконано з урахуванням вимог виробника: забезпечено надійну фіксацію, антивібраційні елементи та акуратне підключення комунікацій.
До гідромодуля підведено фреонову магістраль, яка проходить через стіну та має якісну термоізоляцію для запобігання тепловтратам і утворенню конденсату.
Гідравлічна схема побудована через буферну ємність Raymer IMP 60 л, що виконує функцію стабілізації гідравлічного тиску, вирівнює роботу компресора та підвищує ефективність системи. Буферна ємність слугує своєрідним “тепловим акумулятором”, який забезпечує плавну роботу теплового насосу без частих циклів вмикання-вимикання.
Від буферної ємності тепло розподіляється на два контури:
теплу підлогу на першому поверсі, яка підтримує комфортну температуру з мінімальними витратами енергії;
радіаторне опалення другого поверху, що забезпечує швидкий прогрів приміщень у холодний період.
Система оснащена циркуляційним насосом, який автоматично регулює швидкість обертання відповідно до потреб системи, що додатково знижує енергоспоживання.
Для компенсації коливань тиску передбачено розширювальний бак на 12 л, а група безпеки з манометром і автоматичним повітряним клапаном гарантує стабільність і захист системи.
Електричне підключення виконано через окремий щит захисту з автоматами та стабілізатором напруги, що захищає електроніку насосу від перепадів у мережі.

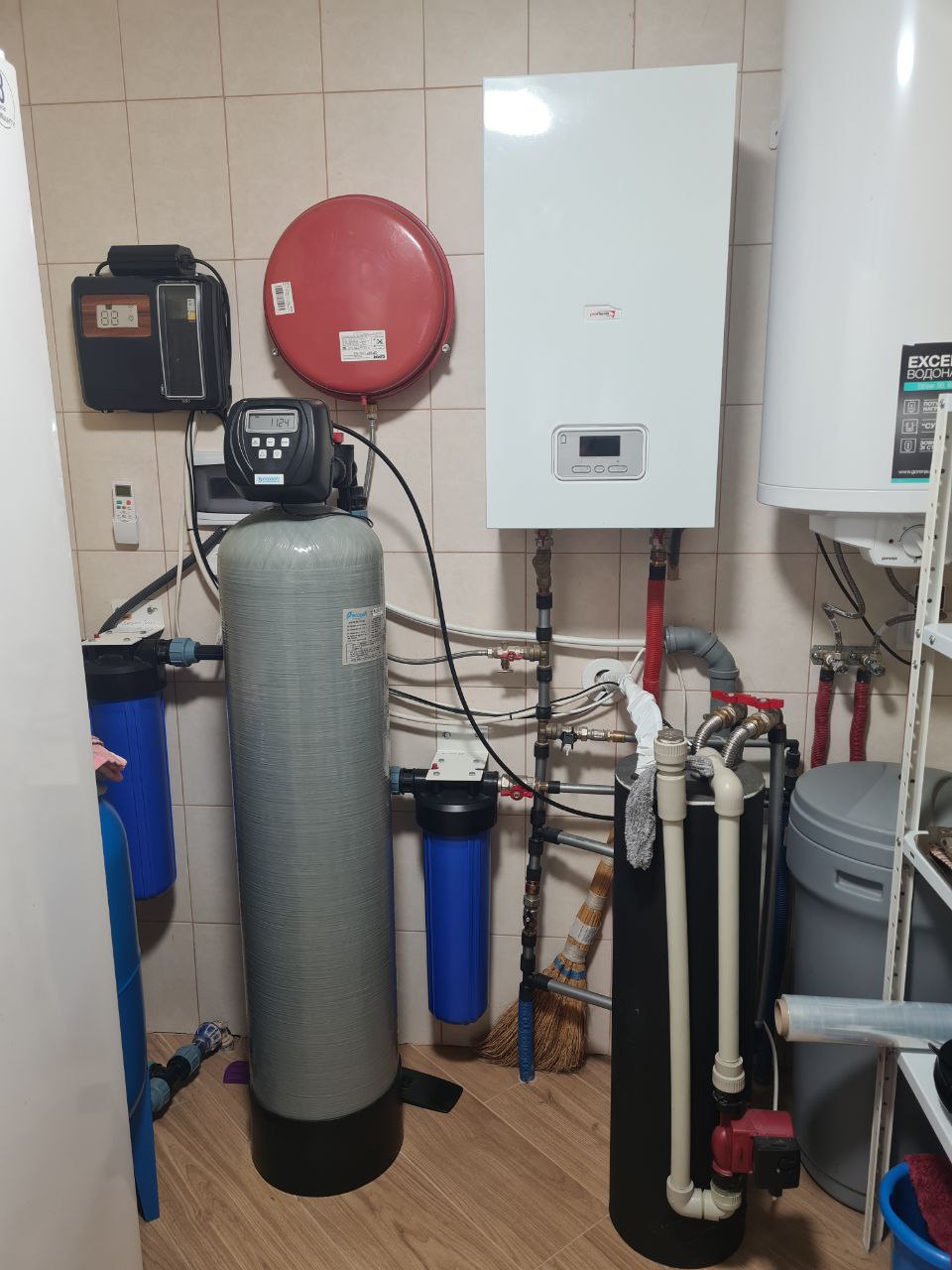

5. Підключення буферної ємності Raymer IMP 60

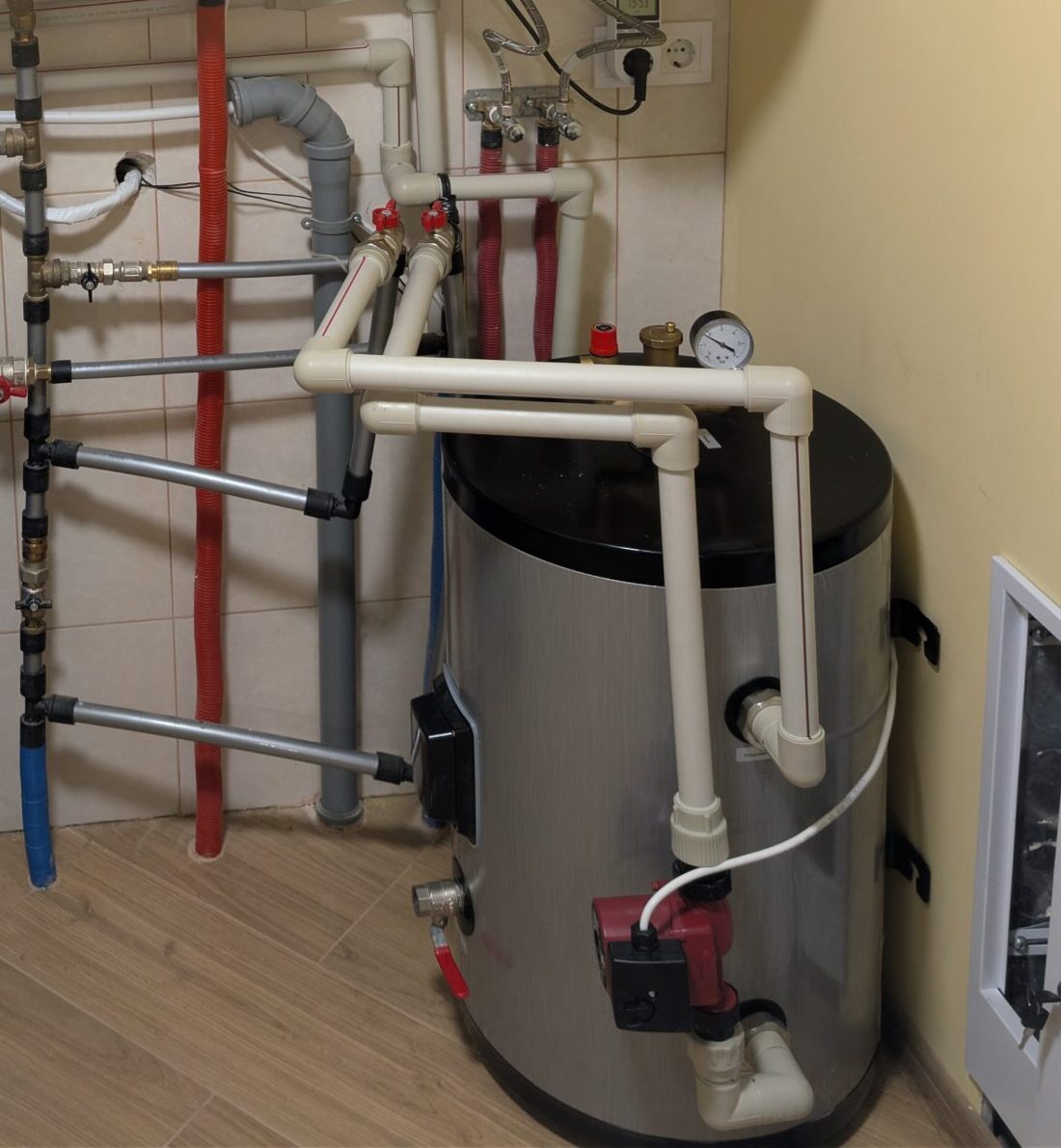

У системі опалення будинку в с. Мирча буферна ємність Raymer IMP 60 л виконує ключову роль у гідравлічному розділенні контурів і забезпеченні стабільної роботи всієї системи.
Буферна ємність підключена до контурів опалення, які проходять через електрокотел, що використовується як резервне джерело тепла та циркуляційний насос. Така схема дозволяє оптимізувати роботу системи та підвищити її енергоефективність.
Основні принципи роботи:
Тепловий насос Raymer RAY-18DS2-EVI нагріває теплоносій, який подається в буферну ємність. Ємність акумулює запас тепла, підтримуючи стабільну температуру та мінімізуючи кількість циклів вмикання компресора.
З буферної ємності тепло подається у два контури опалення — теплу підлогу першого поверху та радіатори другого поверху.
Електрокотел вмонтований у зворотний контур системи, де він виконує дві функції:
Підтримує циркуляцію теплоносія, забезпечуючи стабільний потік у системі навіть у моменти, коли компресор теплового насосу не працює.
Автоматично вмикається при зниженні температури нижче заданого мінімуму, виконуючи функцію резервного джерела тепла.
Управління електрокотлом налаштовано таким чином, що він активується лише при потребі, не конкуруючи з тепловим насосом, а доповнюючи його. Це дозволяє уникнути теплових провалів у сильні морози та гарантує надійність системи навіть при критично низьких температурах.
Підключення виконано через поліпропіленові труби з термоізоляцією, що мінімізує тепловтрати. На вході та виході встановлено запірну арматуру для зручності обслуговування, а також манометр і датчик тиску для контролю параметрів системи.
Таке рішення забезпечує ефективну взаємодію між тепловим насосом і електрокотлом, гарантує стабільну температуру у всіх приміщеннях та повну автономність роботи опалення в будь-яких погодних умовах.
Переваги комплексної системи Raymer з резервним електрокотлом і буферною ємністю
Встановлення теплового насосу Raymer RAY-18DS2-EVI у поєднанні з буферною ємністю Raymer IMP 60 та резервним електрокотлом забезпечує власнику будинку низку суттєвих переваг у порівнянні з традиційними системами опалення.
Енергоефективність і економія до 80% Тепловий насос використовує енергію з навколишнього середовища, перетворюючи її в тепло з коефіцієнтом ефективності СОР = 4,47. Це дозволяє суттєво зменшити витрати на опалення в порівнянні з газовими, твердопаливними чи електричними котлами.
Стабільна робота навіть у морози Завдяки технології EVI (Enhanced Vapor Injection) система ефективно працює при температурах до –25°C, а при подальшому зниженні температури управління автоматично вмикає електрокотел як резерв. Такий підхід гарантує тепло у домі навіть у найсуворіші зими.
Комфорт без втручання користувача Усі компоненти системи працюють автоматично. Тепловий насос відповідає за основне опалення, а електрокотел активується лише за необхідності. Користувач не витрачає час на ручне керування або контроль температури.
Підтримка кількох контурів опалення Буферна ємність забезпечує оптимальний розподіл тепла між радіаторним контуром та системою теплої підлоги, запобігаючи гідравлічним дисбалансам і різким перепадам температури. Це підвищує комфорт у кожній зоні будинку.
Довговічність і надійність обладнання Буферна ємність зменшує кількість пусків компресора, що значно продовжує строк служби теплового насосу. Крім того, відсутність необхідності постійно працювати на максимальній потужності знижує навантаження на всі вузли системи.
Розумне керування через Wi-Fi Завдяки вбудованому модулю Wi-Fi користувач може контролювати роботу системи зі смартфона: задавати температуру, стежити за енергоспоживанням і змінювати режими навіть дистанційно.
Повна автономність і безпека У комплексі передбачено кілька рівнів захисту — від замерзання, перевищення тиску, а також контроль температури та циркуляції. Це робить систему повністю автономною й безпечною для щоденного використання.
У підсумку: домовласник отримує сучасну, енергоощадну та повністю автоматизовану систему опалення, яка поєднує переваги інверторного теплового насосу Raymer і надійність резервного електрокотла. Такий підхід гарантує тепло, комфорт і мінімальні витрати на утримання будинку протягом усього року.
