Перед фахівцями стояло завдання організувати сучасну та економічно вигідну систему опалення для приватного будинку площею 100 кв. м. Замовник потребував рішення, яке зможе повністю замінити традиційні джерела тепла, забезпечуючи комфортну температуру в приміщеннях та підігрів гарячої води протягом усього року.
Основні вимоги замовника:
Висока енергоефективність: мінімізація витрат на електроенергію при максимальній тепловіддачі.
Автономність: здатність системи працювати стабільно навіть за суттєво низьких температур зовнішнього повітря.
Естетика та компактність: акуратний монтаж зовнішнього блоку, що гармоніюватиме з екстер’єром будинку та ландшафтом.
Дистанційне керування: можливість налаштування параметрів опалення через смартфон.
Рішення
Для вирішення поставленого завдання було обрано повітряний тепловий насос Raymer RAY-10DS2-EVI, що працює на екологічному фреоні R32 та оснащений компресором Panasonic. Ця модель оптимально підходить для площі 100 кв. м, забезпечуючи необхідну потужність без надлишкових витрат ресурсів.
У процесі реалізації було виконано:
Монтаж зовнішнього моноблока на спеціально підготовлену віброізоляційну основу.
Інтеграцію інтелектуальної системи керування з модулем Wi-Fi.
Професійну гідравлічну обв’язку з використанням якісної теплоізоляції для мінімізації тепловтрат.
Встановлення буферної ємності та циркуляційного насоса для стабілізації роботи системи.

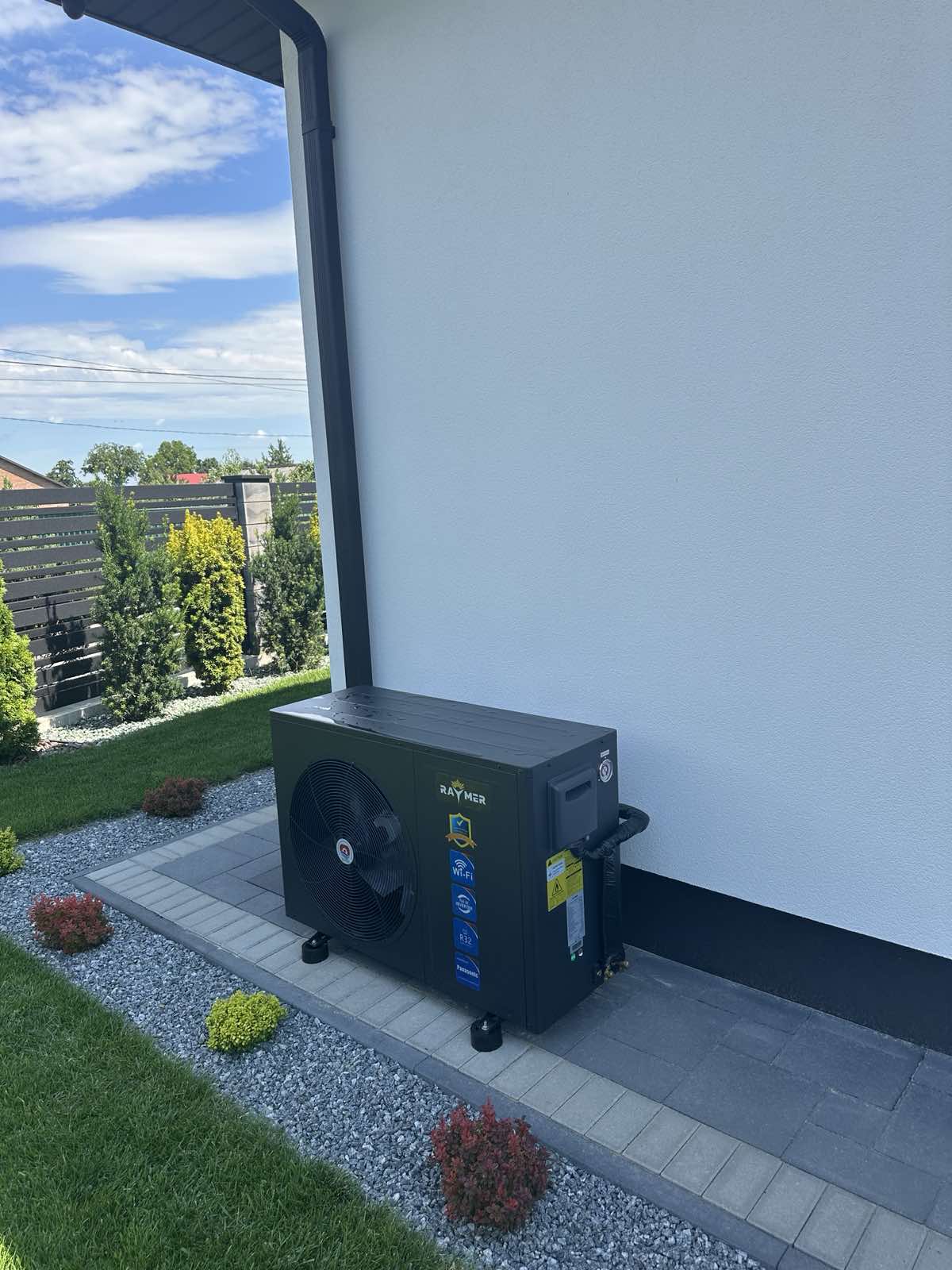

Етап 1: Монтаж зовнішнього блоку
Встановлення зовнішнього блоку теплового насоса Raymer виконувалося з урахуванням технічних особливостей ділянки та вимог до максимальної ефективності обладнання:
Стратегічне розміщення: Блок встановлено на спеціально підготовленому майданчику безпосередньо біля фасадного водостоку. Таке рішення дозволяє максимально просто та ефективно організувати відвід конденсату в загальну систему водовідведення, запобігаючи обмерзанню майданчика під насосом у зимовий період.
Віброізоляція та стабільність: Для нівелювання шумів та вібрацій блок закріплений на масивних гумових віброопорах. Це гарантує відсутність резонансу на стіни будинку та забезпечує тиху роботу компресора Panasonic.
Захист комунікацій: Магістралі теплоносія та електрична частина захищені посиленою каучуковою теплоізоляцією та бандажною стрічкою. Це захищає систему від енерговтрат, впливу ультрафіолету та опадів.
Контроль параметрів: На корпусі блоку передбачено манометр для візуального контролю тиску в системі, а інформаційні наклейки та сертифікаційні плашки підтверджують відповідність обладнання європейським стандартам якості.
Завдяки продуманому монтажу поруч із водовідвідною системою, обслуговування насоса стає ще простішим, а ризик утворення криги під блоком — мінімальним.

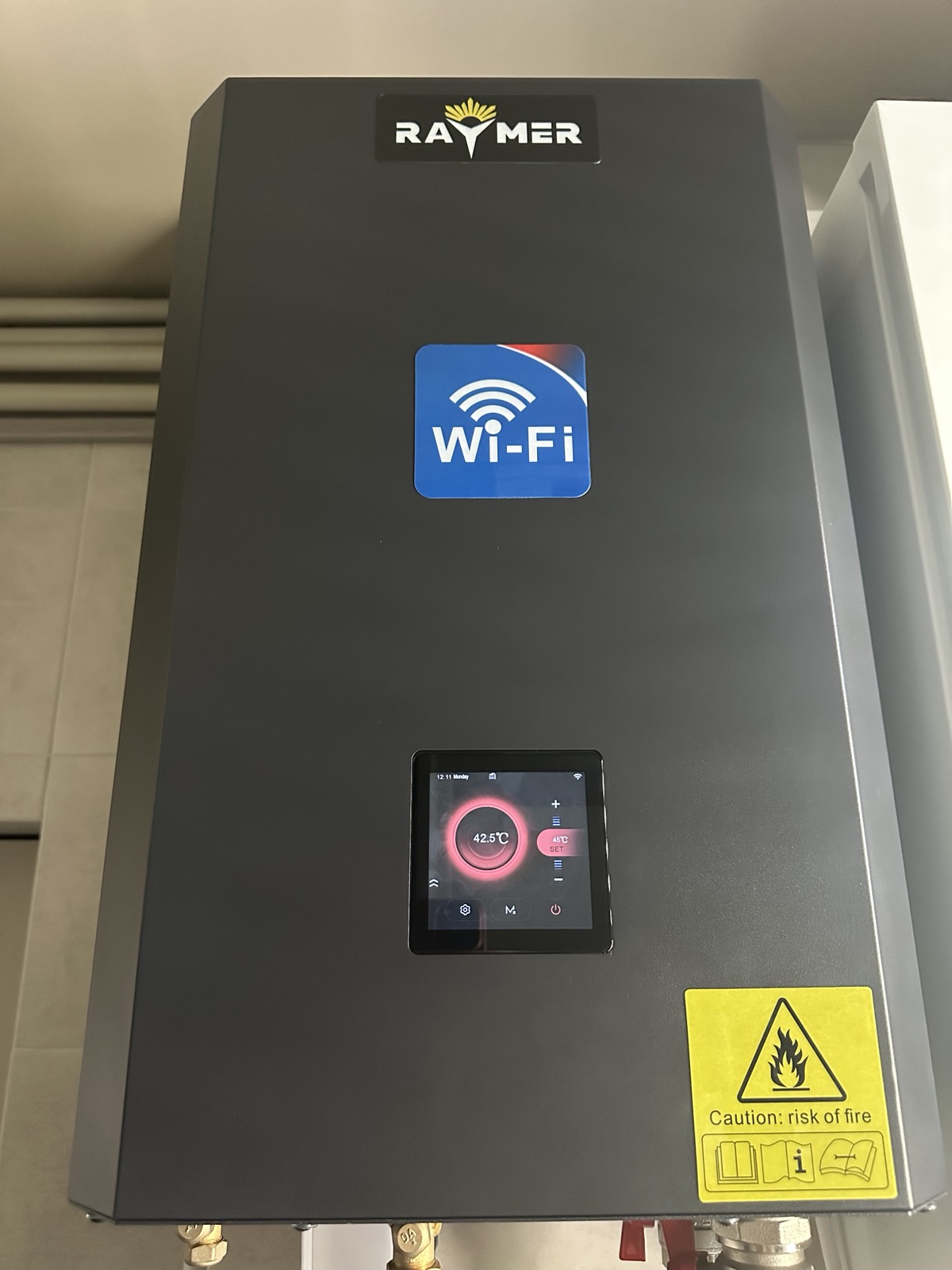

Етап 2: Монтаж внутрішнього блоку та інтеграція в систему
Внутрішній вузол системи — гідромодуль Raymer — було встановлено в технічному приміщенні з максимальною увагою до компактності та зручності обслуговування.
Ключові особливості встановлення:
Сусідство з електрокотлом: Гідромодуль розміщено безпосередньо біля вже існуючого електрокотла. Це дозволило створити надійну комбіновану систему, де тепловий насос виступає основним джерелом тепла, а електрокотел може виконувати роль резервного або пікового догрівача.
Настінний монтаж та ергономіка: Блок закріплений на стіні на оптимальній висоті. Компактний корпус гідромодуля в чорному кольорі з логотипом Raymer виглядає сучасно та лаконічно, ідеально вписуючись у простір котельні.
Інтелектуальне керування та Wi-Fi: На фронтальній панелі блоку розміщено сенсорний дисплей, який відображає поточні параметри системи (температуру теплоносія, режими роботи тощо). Наявність модуля Wi-Fi дозволяє власнику відстежувати роботу системи та змінювати налаштування дистанційно.
Професійна обв’язка: Всі підведення виконані за допомогою поліпропіленових труб, що прокладені з чітким дотриманням геометрії. Використано якісну запірну арматуру (латунні крани, фільтри грубої очистки) для безпеки та легкості сервісного обслуговування. Труби надійно закріплені до стін за допомогою спеціальних хомутів, що мінімізує будь-які вібраційні шуми.
Гідравлічна група: Під блоком чітко видно вузли підключення магістралей, що з’єднують внутрішній блок із зовнішнім агрегатом та системою опалення будинку.
Результат: Завдяки розміщенню гідромодуля поруч із електрокотлом, ми отримали гнучку систему опалення. Технічне приміщення виглядає впорядкованим, а всі органи керування та контролю знаходяться у вільному доступі.

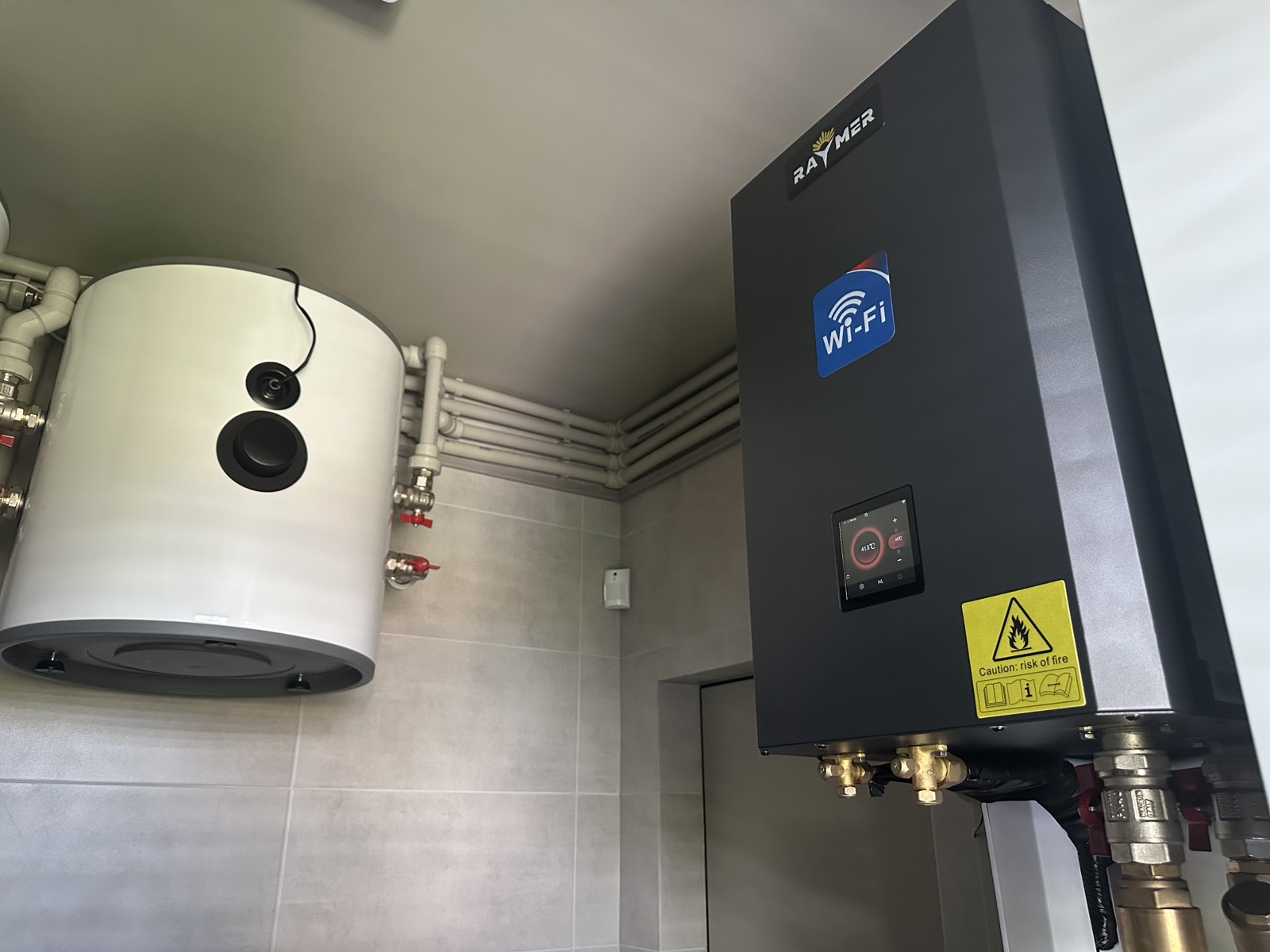

Етап 3: Монтаж та ергономічне підключення буферної ємності
Для стабілізації роботи теплового насоса та забезпечення гідравлічного розв’язування системи була встановлена компактна буферна ємність KHT об’ємом 30 літрів.
Ключові аспекти монтажу:
Навісне положення та економія простору: Завдяки невеликому об’єму та спеціальним кріпленням, бак змонтований у навісному положенні на стіні технічного приміщення. Це дозволило раціонально використати верхню частину стіни, звільнивши корисну площу на підлозі для іншого обладнання.
Ергономічне підключення над входом: Бак розміщено безпосередньо над дверним отвором (вхідною групою), що є зразком високоефективної ергономіки. Таке розташування використовує зазвичай “мертву” зону приміщення, роблячи котельню максимально функціональною навіть при обмежених габаритах.
Гідравлічна обв’язка: Підключення виконано за допомогою поліпропіленових труб, що прокладені вздовж кутів стін для збереження охайного вигляду приміщення.
Використано надійну запірну арматуру — латунні кульові крани з червоними ручками встановлені на кожному вході та виході з бака. Це дозволяє за потреби легко відсікти буферну ємність від загальної системи без зливу всієї води. Труби надійно зафіксовані кліпсами до стіни, що виключає будь-які вібрації під час руху теплоносія.
Призначення у системі: Незважаючи на компактний розмір (30 л), ця ємність виконує критично важливу функцію — запобігає частому ввімкненню/вимкненню (тактуванню) компресора теплового насоса Raymer та забезпечує достатній об’єм води для циклу відтайки зовнішнього блоку взимку.
Результат: Використання навісного бака KHT та його розміщення над входом дозволило створити сучасну, технологічну котельню, де кожен сантиметр простору працює на комфорт власника. Система виглядає монолітно та професійно, забезпечуючи легкий доступ до всіх вузлів контролю.
Етап 4: Модернізація ГВП та енергозахист системи
Важливим кроком у створенні повноцінного автономного вузла стала повна заміна застарілого обладнання на сучасні компоненти, розраховані на роботу з тепловим насосом.
Оновлення системи ГВП:

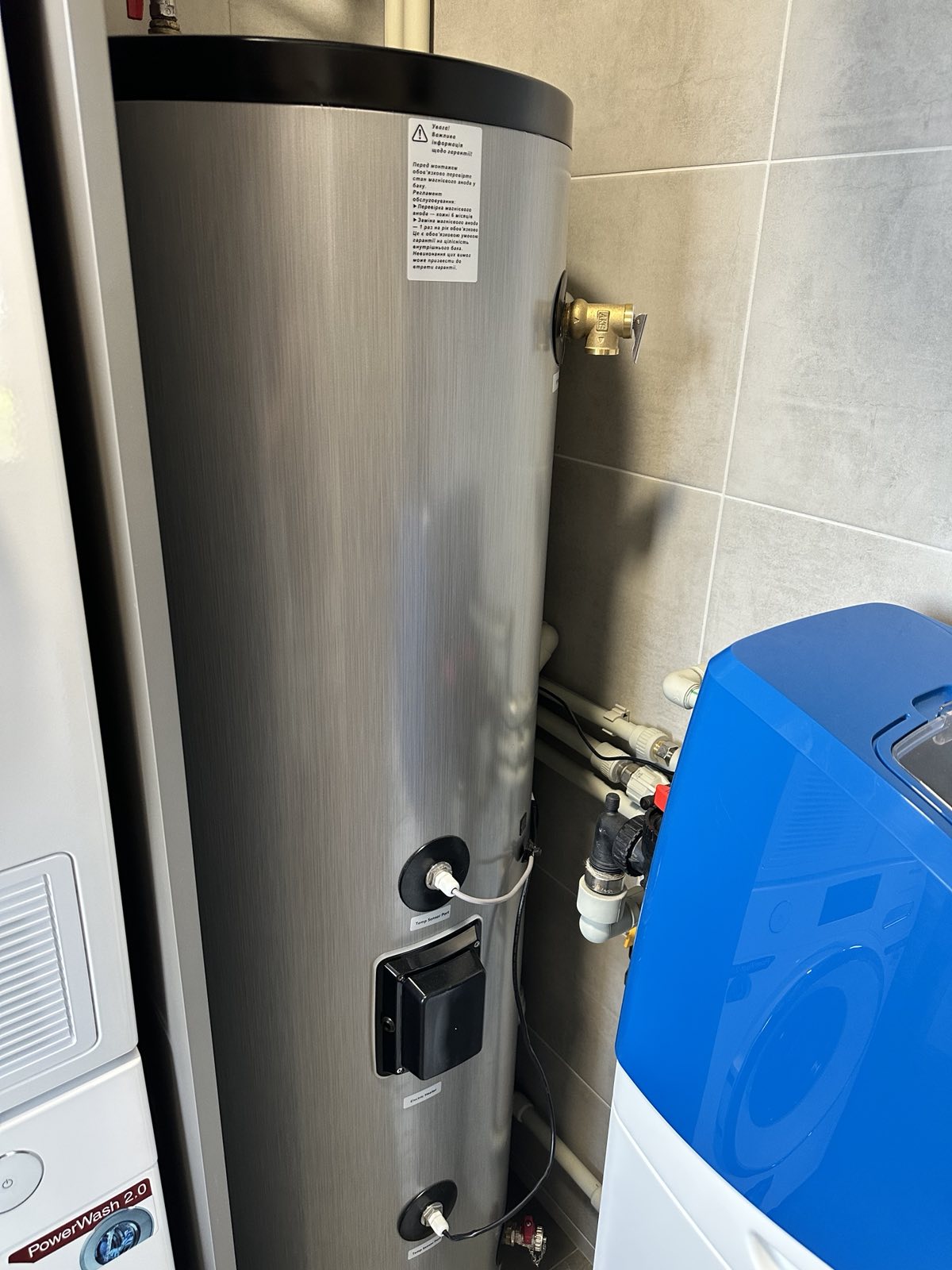

Заміна бойлера: Старий побутовий бойлер було демонтовано. Замість нього встановлено професійний бак непрямого нагріву об’ємом Raymer DWHP150 літрів. Такий об’єм забезпечує стабільний запас гарячої води для всієї родини, а збільшена площа теплообмінника всередині бака дозволяє тепловому насосу Raymer нагрівати воду максимально швидко та ефективно.
Якість виконання: Новий бак має високий клас теплоізоляції, що мінімізує пасивні втрати тепла. Усі з’єднання виконані з використанням надійної запірної арматури та датчиків температури, що інтегровані в загальну систему керування.
Етап 5: Захист електроживлення та стабільність системи
Для забезпечення довговічності та безперебійної роботи теплового насоса в приватному будинку площею 100 кв. м, особливу увагу було приділено захисту електроніки. Оскільки сучасні інверторні системи чутливі до якості напруги, ми реалізували надійний бар’єр проти мережевих перешкод.
Ключові аспекти енергозахисту:
Стабілізатор Stabex VS-10KVA: У систему інтегровано потужний настінний стабілізатор напруги на 10 кВт. Модель Stabex VS-10KVA захищає все встановлене обладнання від нестабільних стрибків напруги, перекосів та мережевих шумів. Це гарантує, що тепловий насос та насосні групи завжди отримують “чисті” 220 В, що є критично важливим для стабільної роботи компресора Panasonic.
Використання стабілізатора Stabex VS-10KVA дозволило відмовитися від складних систем резервування (інверторів), забезпечивши при цьому максимальний рівень захисту від найпоширенішої проблеми — неякісної напруги в електромережі. Це раціональне та надійне рішення, яке гарантує спокій власнику та багаторічну експлуатацію теплового насоса.
Переваги комплексної системи та економічна доцільність
Встановлення теплового насоса Raymer RAY-10DS2-EVI у поєднанні з буферною ємністю та професійним захистом живлення — це не просто монтаж обладнання, а створення інтелектуального енергетичного вузла для будинку площею 100 кв. м.
1. Максимальна економія коштів
Коефіцієнт ефективності (COP): Завдяки технології EVI та використанню фреону R32, система здатна видавати до 4.5 кВт тепла на кожен 1 кВт спожитої електроенергії. Це в 3–4 рази дешевше за опалення звичайним електрокотлом.
Частотне регулювання: Циркуляційний насос Raymer автоматично знижує оберти, коли система не потребує інтенсивного протоку, що додатково зменшує рахунки за електрику.
Зменшення тепловтрат: Використання бака непрямого нагріву на 150 л дозволяє ефективно готувати гарячу воду в періоди найменшого навантаження на систему.
2. Технологічна надійність та захист інвестицій
Безпека з Stabex VS-10KVA: Стабілізатор потужністю 10 кВт повністю ізолює коштовну електроніку теплового насоса від стрибків напруги. Це значно подовжує термін служби компресора Panasonic та запобігає дорогим ремонтам.
Стабільність роботи: Буферна ємність KHT 30 л захищає компресор від частого ввімкнення (тактування) та забезпечує енергію для розморожування зовнішнього блоку, що зберігає тепло в будинку без перебоїв.
3. Комфорт та автономність
Дистанційний контроль: Завдяки вбудованому Wi-Fi, власник може керувати кліматом зі смартфона, знижуючи температуру під час відсутності та підігріваючи будинок до свого повернення.
Тиша та естетика: Професійний монтаж на віброопорах біля водостоку та ергономічне розміщення внутрішніх вузлів над входом забезпечують акустичний комфорт та зберігають корисну площу приміщення.
Висновок: Дана комплексна система є ідеальним балансом між початковими інвестиціями та довгостроковою економією. Вона перетворює будинок на енергоефективну фортецю, де витрати на опалення мінімізовані, а техніка захищена від будь-яких зовнішніх чинників.
