Кожен власник приватного будинку рано чи пізно стикається з питанням: як опалювати оселю ефективно, недорого і без зайвого клопоту? Об’єкт у місті Бориспіль став справжнім «полігоном» для випробувань різних систем, поки не було знайдено остаточне рішення.
Шлях від електрокотла до дров
Етап 1: Електрокотел. Першочергове рішення, яке швидко розчарувало власника через величезні рахунки за електроенергію, особливо в пікові зимові місяці.
Етап 2: Твердопаливний котел. Намагаючись зекономити, власник встановив котел на дровах/вугіллі. Витрати впали, але з’явилася нова проблема — постійний нагляд, чистка, завантаження палива кожні кілька годин та необхідність місця для зберігання сировини зробили цей варіант занадто виснажливим.
Виклик енергонезалежності: система DEYE
Постійні відключення світла змусили діяти радикально. Для повного забезпечення будинку енергією було встановлено потужну систему інвертора DEYE з акумуляторами сумарною потужністю 30 кВт. Це серйозний фундамент для автономності, який дозволив будинку «виживати» без зовнішньої мережі.
Проте залишалося головне питання: як опалювати будинок під час блекаутів, щоб не спалити весь запас акумуляторів за пару годин і не повертатися до закидання дров у котел?
Після низки експериментів вибір зупинився на тепловому насосі повітря-вода Raymer RAY-18DS2-EVI. І ось чому це рішення стало ідеальним фіналом:
Синергія з інвертором: Потужності інверторної системи DEYE (30 кВт) цілком вистачає для живлення теплового насоса на 18 кВт навіть у моменти пікових навантажень.
Енергоефективність EVI: Завдяки технології впорскування пари (EVI), насос видає високу теплову потужність навіть при сильних морозах, споживаючи при цьому в 3-4 рази менше електрики, ніж старий електрокотел.
Автономність без зусиль: На відміну від твердопаливного котла, Raymer працює повністю в автоматичному режимі. Власнику більше не потрібно бути «кочегаром» — система сама підтримує задану температуру.
Тривала робота при відключеннях: Завдяки низькому споживанню енергії (порівняно з ТЕНовими котлами), ємності акумуляторів вистачає на тривалий час роботи теплового насоса, що забезпечує тепло в будинку навіть під час довгих блекаутів.
Етап 1: Підготовка основи та монтаж зовнішнього блоку Raymer
Перший етап робіт був присвячений правильному розміщенню та надійній фіксації зовнішнього модуля теплового насоса повітря-вода Raymer RAY-18DS2-EVI. Від якості виконання цих робіт безпосередньо залежить ефективність та довговічність всієї системи.
Вибір оптимального місця:
Повітрообмін: Місце для встановлення було обрано з урахуванням необхідності вільної циркуляції великих об’ємів повітря через теплообмінник. Блок розміщено на відкритій ділянці паралельно до стіни будинку, що забезпечує безперешкодний забір повітря ззаду та потужний викид охолодженого повітря вперед. Це запобігає рециркуляції повітря та зниженню продуктивності.
Близость до котельні: Обрана локація знаходиться в безпосередній близькості до стіни, за якою розташоване технічне приміщення (котельня) з інверторами DEYE. Це дозволяє мінімізувати довжину фреонових магістралей та електричних кабелів, що знижує втрати енергії та спрощує монтаж комунікацій.

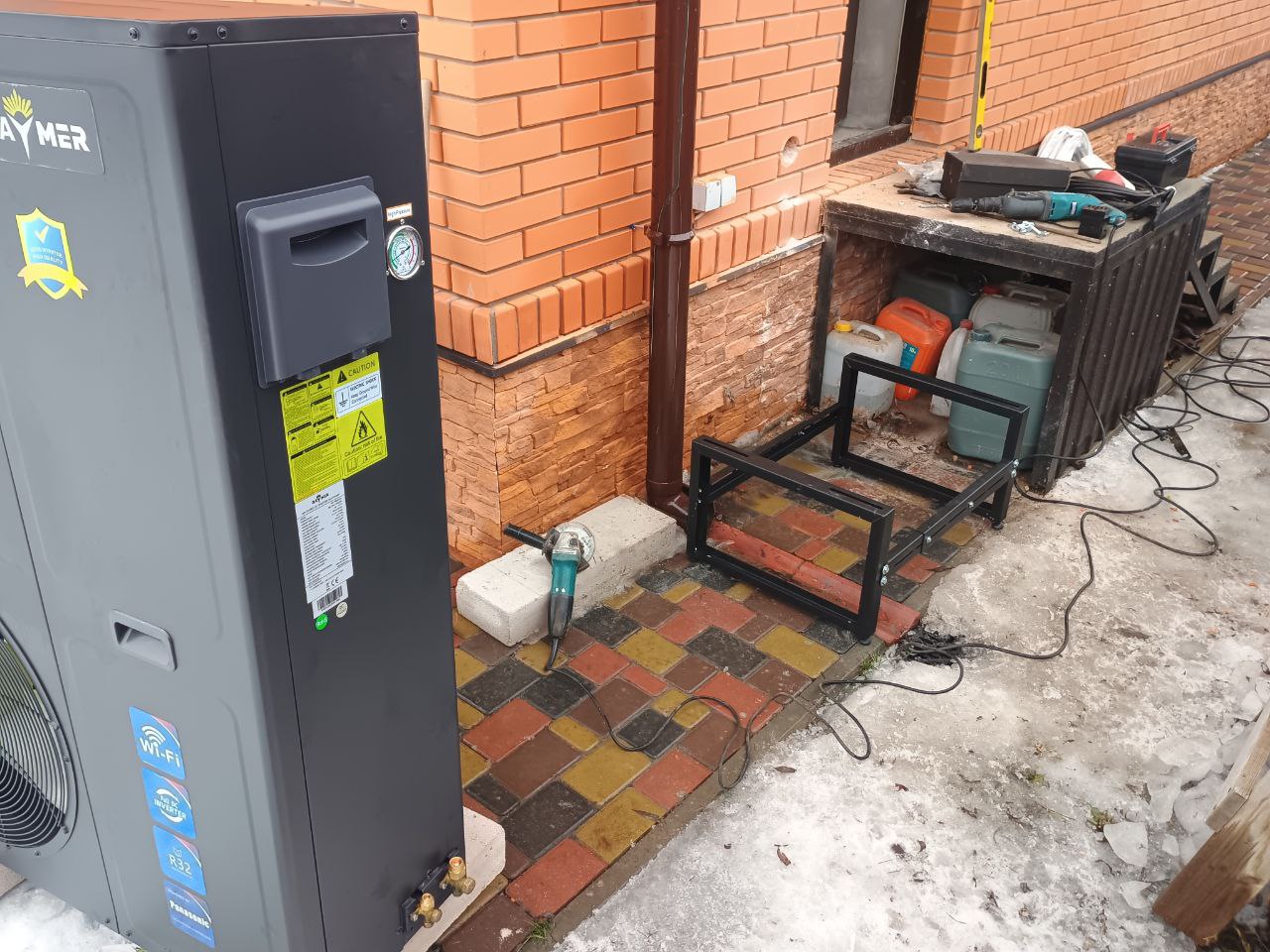

Встановлення надійної підставки:
Для монтажу було використано спеціальну металеву підставку рамного типу. Вона жорстко зафіксована на підготовленій рівній основі (тротуарна плитка).
Підставка піднімає блок над рівнем землі, що критично важливо для захисту від снігових заметів узимку та забезпечення вільного доступу повітря до нижньої частини теплообмінника.
Кріплення зовнішнього блоку Raymer до підставки виконано за допомогою болтів через віброізолюючі опори. Це дозволяє нівелювати вібрації від роботи компресора та вентиляторів, запобігаючи їх передачі на конструкції будинку та забезпечуючи тиху роботу.
Організація водовідведення конденсату:
При роботі теплового насоса на опалення (особливо під час циклів розморожування) утворюється значна кількість конденсату. Щоб запобігти намерзанню льоду безпосередньо під блоком та на відмостці будинку, було продумано систему водовідведення.
Конденсат збирається в піддоні зовнішнього блоку та відводиться через дренажний патрубок. У даному монтажі передбачено, що вода буде стікати безпосередньо на тротуарну плитку під блоком. Важливо, щоб ця ділянка мала належний ухил для відведення води від фундаменту будинку та запобігання утворенню крижаної кірки під самим агрегатом.
Етап 2: Організація котельні та інтеграція в складну систему

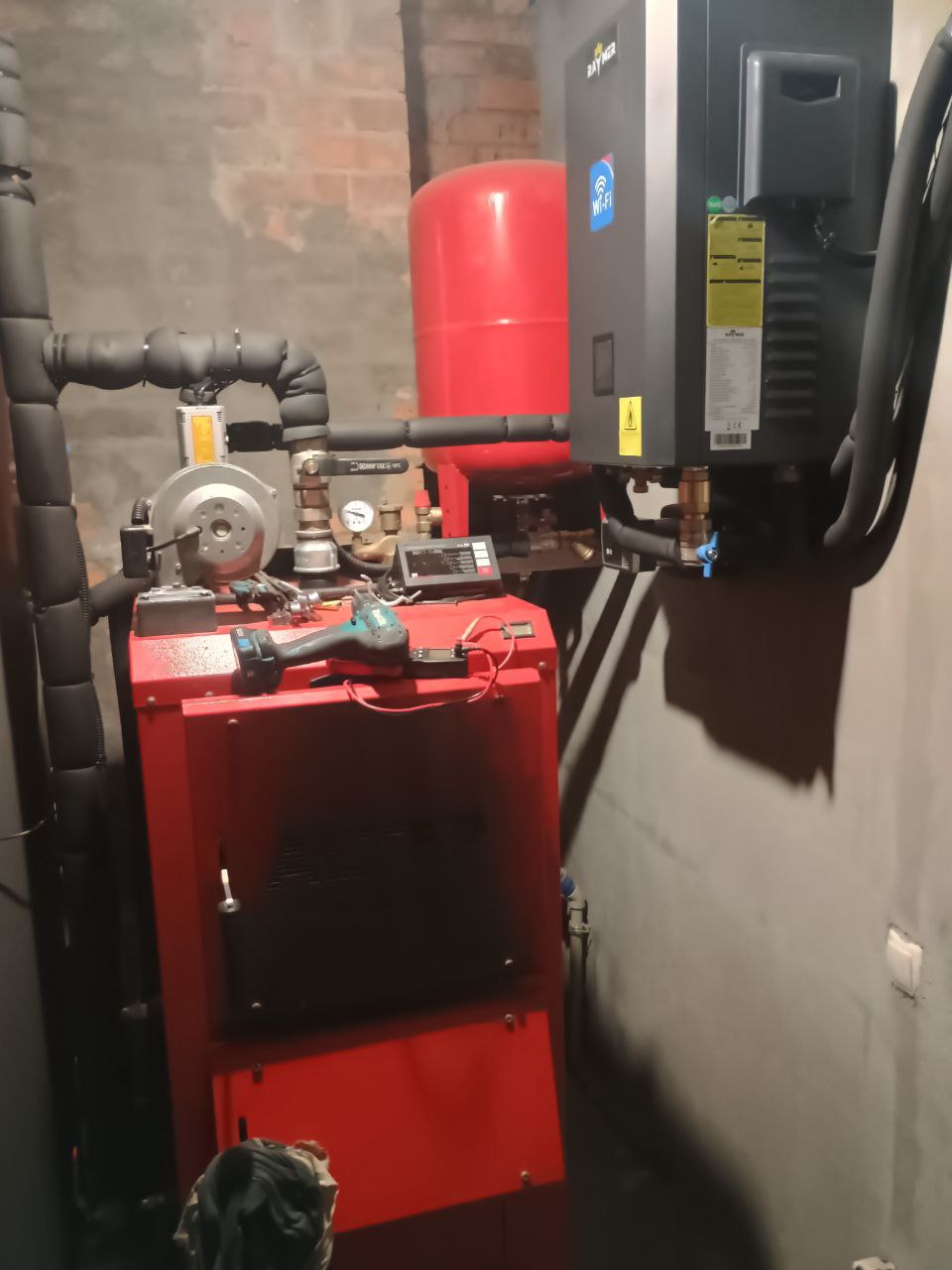

Модернізація технічного приміщення стала справжнім викликом для інженерів. У котельні вже було розміщено електрокотел, великий твердопаливний котел, бойлер та розгалужену систему комунікацій, що практично не залишало вільного місця для нових агрегатів.

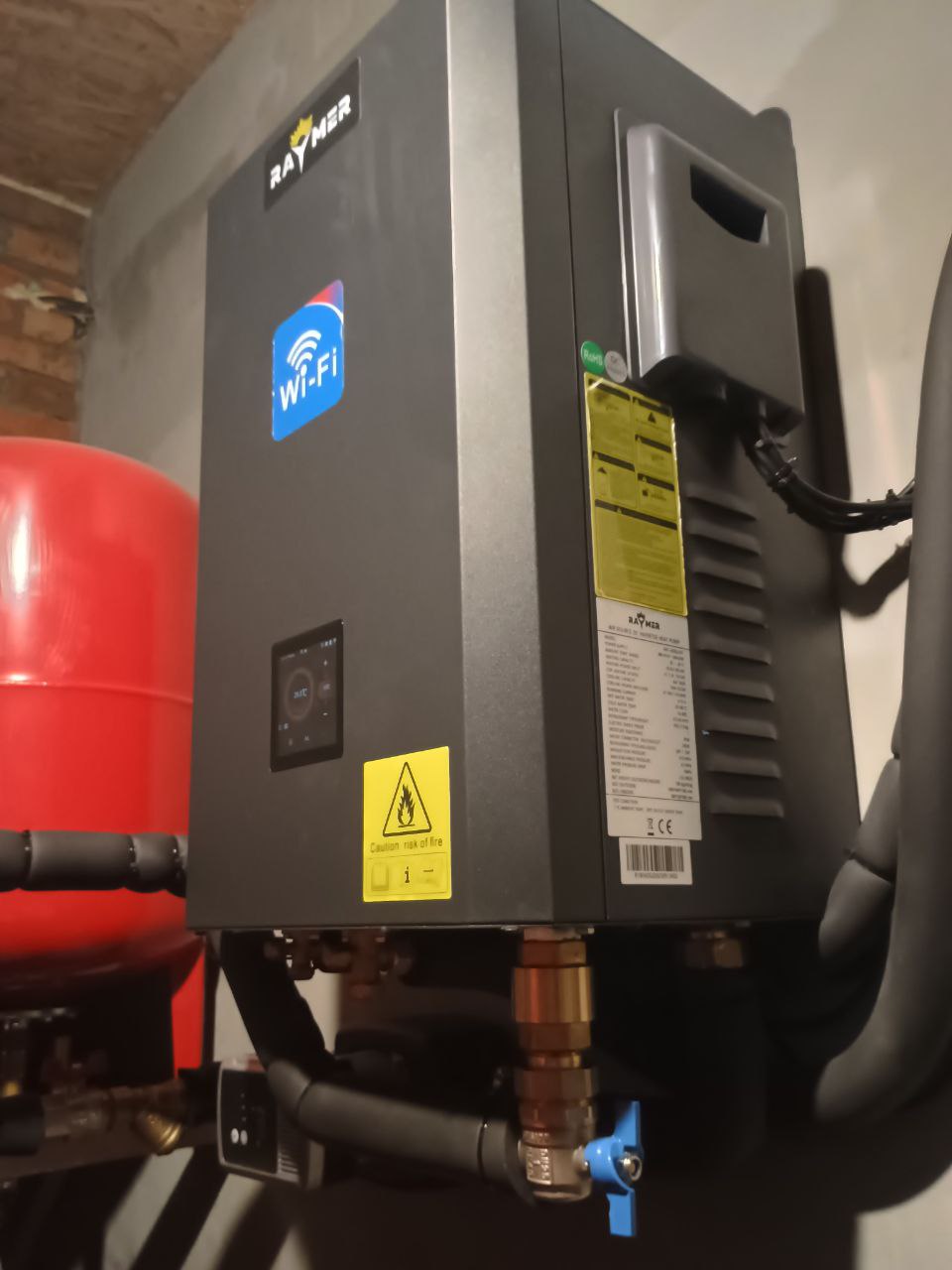

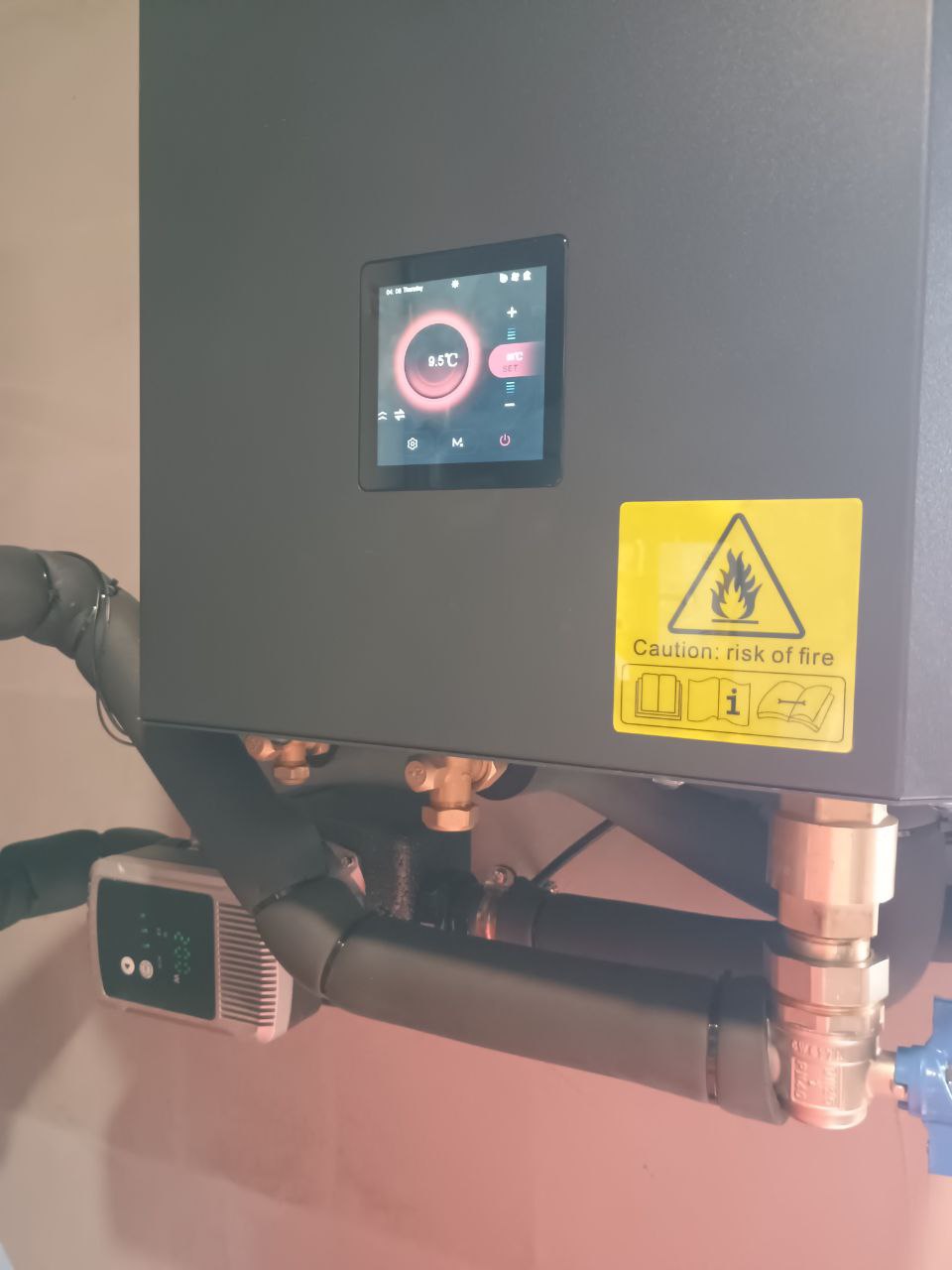

Стратегічне розміщення гідромодуля: Внутрішній блок теплового насоса Raymer було встановлено безпосередньо біля входу в котельню. Таке рішення забезпечує власнику максимально зручний доступ до панелі керування для моніторингу показників обладнання та оперативного регулювання температури в будинку.
Складна врізка в існуючу систему: Процес підключення до опалювального контуру був ускладнений тим, що система була розрахована на роботу з твердопаливним котлом, який займав левову частку площі приміщення. Фахівцям довелося ювелірно інтегрувати нове обладнання в наявну схему труб та кранів.

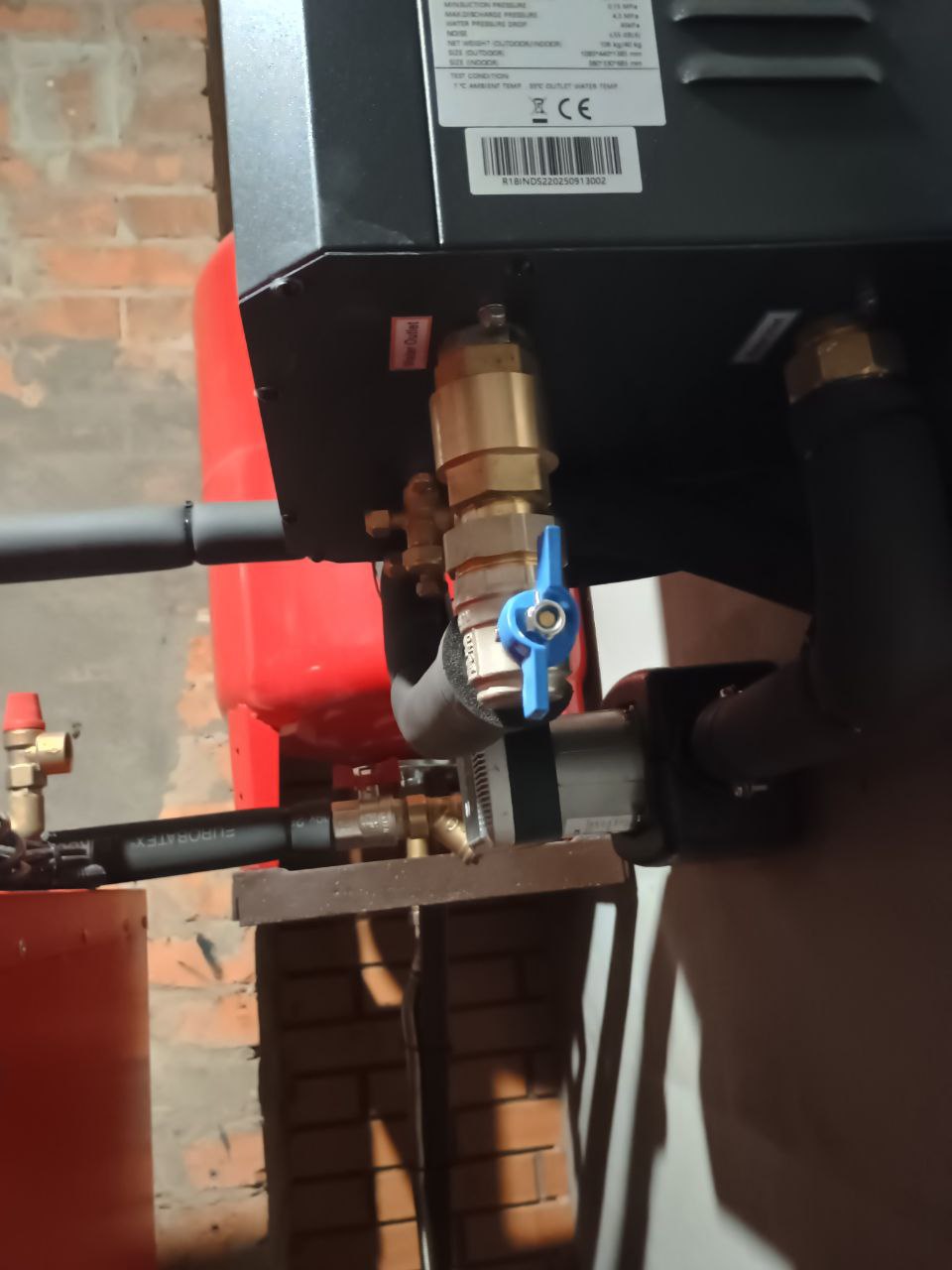

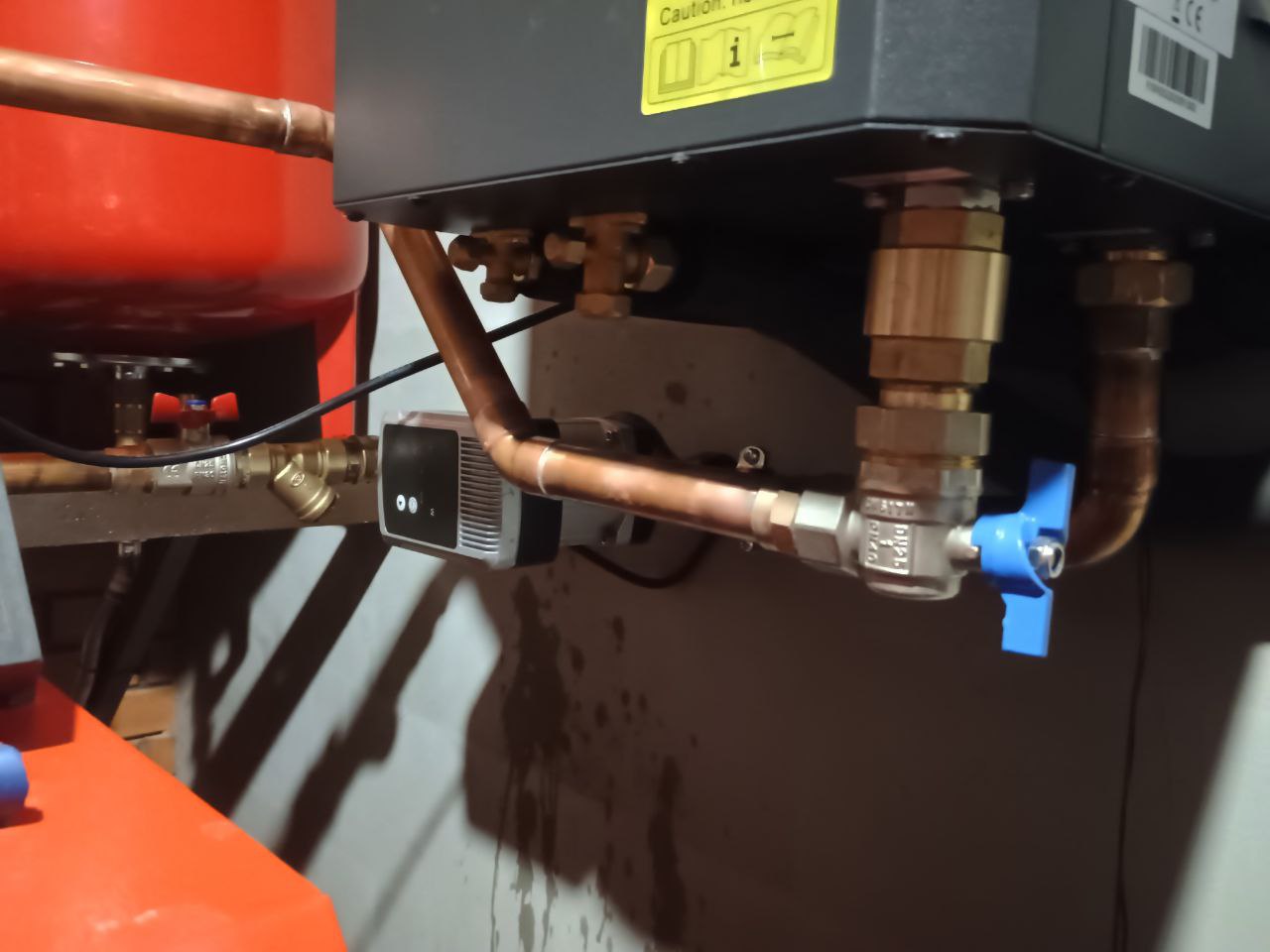

Компактне розміщення вузлів: Через брак місця додаткові критично важливі елементи — триходовий клапан та інверторний циркуляційний насос — були змонтовані максимально щільно до гідромодуля. Це дозволило зберегти функціональність системи автоматичного перемикання між режимами опалення та ГВП без необхідності розширення котельні.
Синергія з DEYE: Електричне підключення гідромодуля було виконано до щита, що живиться від інверторів DEYE 30 кВт. Завдяки інверторному керуванню тепловим насосом, навантаження на акумулятори зростає плавно, що гарантує стабільність всієї енергосистеми будинку навіть під час блекаутів.
Етап 3: Накопичення енергії та гаряче водопостачання
Для забезпечення максимального комфорту та ефективного використання потужності теплового насоса Raymer RAY-18DS2-EVI, у систему було інтегровано сучасне бакове обладнання. Основним завданням було організувати стабільне постачання гарячої води для потреб великого будинку навіть в умовах тривалих відключень світла.
Конфігурація системи ГВП:
Бак ГВП Raymer DWHP 300 L: Для гарячого водопостачання встановлено бойлер непрямого нагріву об’ємом 300 літрів. Така місткість дозволяє створити значний запас гарячої води, якого достатньо для потреб усієї родини протягом тривалого часу автономної роботи від інверторів DEYE.
Ефективний теплообмін: Бак оснащений потужним внутрішнім теплообмінником із великою площею поверхні. Це дозволяє тепловому насосу швидко та економно нагрівати весь об’єм води до комфортної температури.

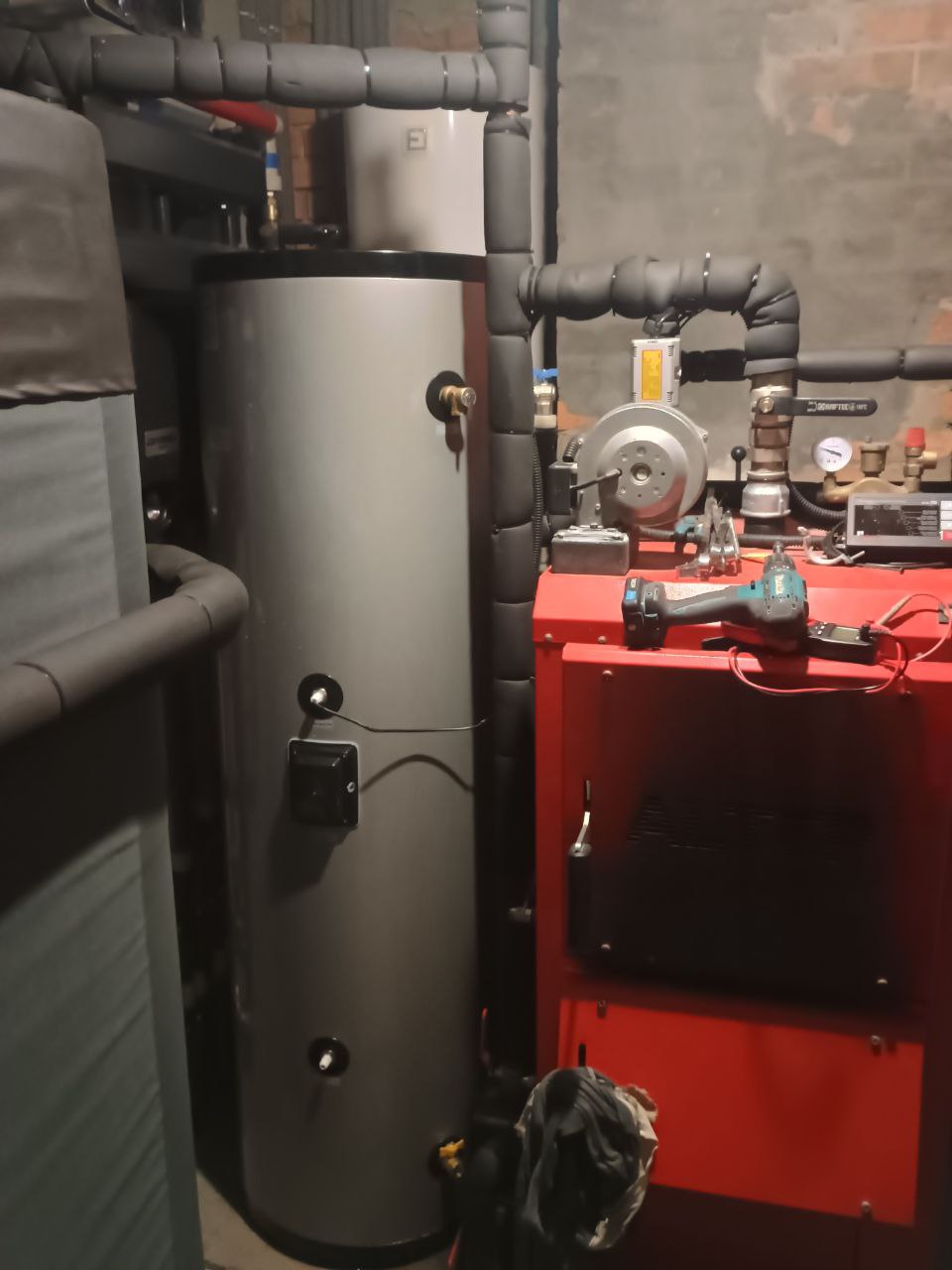

Інтеграція в котельню: Незважаючи на значні габарити (300 л) та захаращеність приміщення іншим обладнанням, бак вдалося компактно розмістити поруч із твердопаливним котлом. Усі з’єднувальні магістралі ретельно заізольовані для збереження накопиченого тепла.
Контроль параметрів: На баку та трубопроводах встановлено необхідні датчики та групи безпеки, що дозволяють системі автоматично підтримувати задану температуру ГВП у пріоритетному режимі.
Порівняння ефективності різних систем опалення
Нижче наведено аналіз трьох етапів, які пройшов власник будинку, та їхніх експлуатаційних характеристик:
Характеристика
Електрокотел
Твердопаливний котел
Тепловий насос Raymer + Deye
Енергоефективність
Низька (1 кВт електрики = 1 кВт тепла)
Залежить від якості дров та ККД котла
Висока (1 кВт електрики ≈ 3.5–4 кВт тепла)
Автономність
Відсутня (не працює при блекаутах)
Часткова (потребує ручної праці)
Повна (працює від акумуляторів інвертора)
Комфорт
Високий (автоматика)
Низький (постійне завантаження палива)
Найвищий (повна автоматизація)
Вартість опалення
Найвища (великі рахунки)
Середня (дешеве паливо, але високі трудовитрати)
Мінімальна (завдяки високому COP та EVI)
Чому нова система виграє у попередніх?
1. Тепловий насос vs Електрокотел
Електрокотел був першим рішенням, яке розчарувало через величезні витрати. Тепловий насос Raymer RAY-18DS2-EVI споживає у 3-4 рази менше енергії для генерації тієї ж кількості тепла. Це критично при роботі від інвертора Deye, оскільки дозволяє акумуляторам тримати заряд у кілька разів довше.
2. Тепловий насос vs Твердопаливний котел
Твердопаливний котел вимагав постійного нагляду, чистки та підкидання сировини, що виснажувало власника. Тепловий насос працює за принципом «встановив та забув»: він інтегрований у загальну систему і автоматично перемикається між опаленням та нагрівом ГВП у баку на 300 літрів.
3. Синергія з інверторною системою Deye (30 кВт)
Головна перевага поточної конфігурації — стабільність під час блекаутів.
Плавний запуск: Інверторна технологія Raymer уникає стрибків напруги, що береже ресурс дорогої системи Deye.
Тривалість роботи: Завдяки високій ефективності (EVI), навіть при низьких температурах на вулиці, система споживає мінімум енергії з акумуляторів, забезпечуючи будинок теплом та гарячою водою протягом доби та більше.
ПІДСУМОК
Власник отримав максимально збалансоване рішення: він зберіг твердопаливний котел як екстремальний резерв, але перевів основне навантаження на автономний, економний та комфортний тепловий насос.
