При проектуванні системи опалення для цього нового будинку власник обрав стратегію максимального комфорту та енергоефективності. Основою системи став раніше встановлений тепловий насос повітря-вода Raymer RAY-15DS2-EVI на 15 кВт.
Проте розподіл тепла було вирішено реалізувати по-різному для кожного рівня будівлі, враховуючи особливості експлуатації поверхів.
Якщо перший поверх будинку повністю опалюється водяною теплою підлогою, то для другого поверху було обрано встановлення фанкойлів Raymer FAN-85BGW. Це рішення базується на кількох технічних перевагах:
Швидкість та гнучкість: Тепла підлога має велику інерцію (довго нагрівається і довго остигає), що ідеально для першого поверху. На другому поверсі, де зазвичай розташовані спальні та кабінети, важливо мати можливість швидко змінити температуру. Фанкойл нагріває повітря за лічені хвилини.
Кондиціонування влітку: Тепла підлога не може ефективно охолоджувати приміщення (через ризик конденсату та дискомфорт для ніг). Фанкойли влітку перетворюються на повноцінну систему кондиціонування, працюючи на холод від того ж теплового насоса.
Після завершення заздалегідь прихованих магістралей у стінах, ми перейшли до безпосереднього монтажу внутрішнього блоку на другому поверсі. Цей процес вимагає високої точності, щоб забезпечити як естетичний вигляд, так і надійну роботу системи.
Розпакування та підготовка основи:
Робота розпочалася з розпакування фанкойла Raymer FAN-85BGW. Ми ретельно перевірили цілісність корпусу та наявність усіх монтажних елементів.

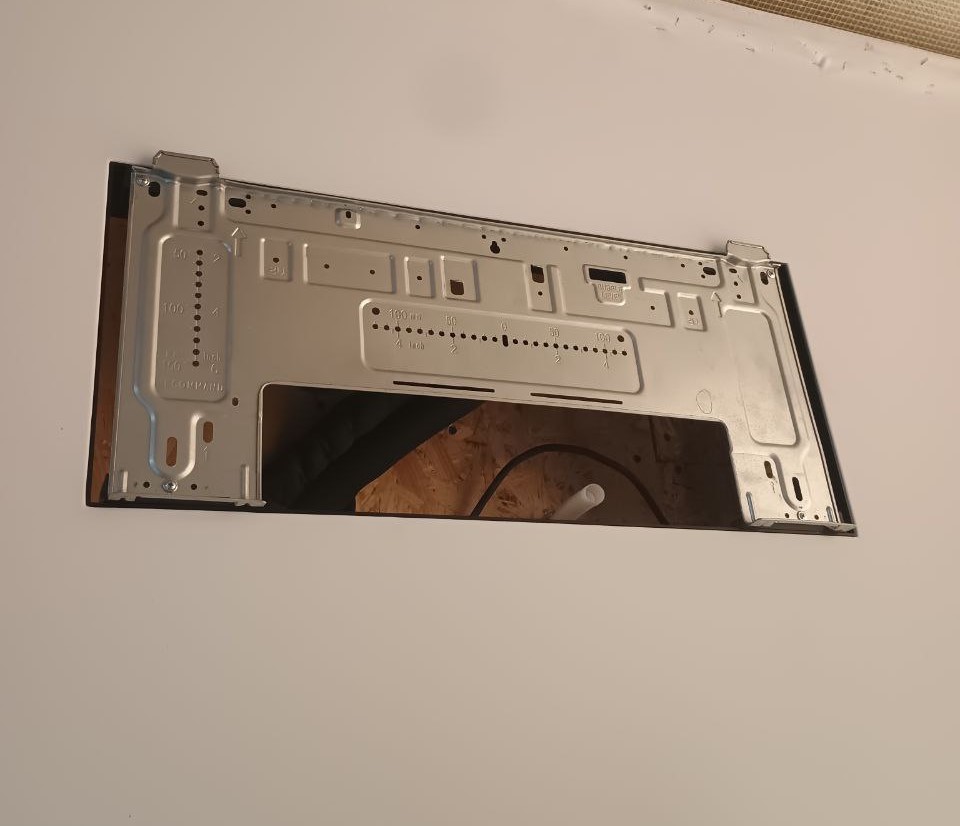

Ключовим елементом кріплення настінного фанкойла є спеціальна металева монтажна пластина (основа). Вона має складну перфорацію та ребра жорсткості, що дозволяють надійно зафіксувати блок на стіні. На фото видно, що основа кріпиться болтами безпосередньо до стіни, закриваючи підготовлений прихований нішу з комунікаціями.
Розмітка та фіксація монтажної пластини:
Естетика та прихований монтаж: Оскільки об’єкт — це новий будинок, усі магістралі (фреонові трубки, електричні кабелі, дренажний шланг) від котельні до точок встановлення фанкойлів на другому поверсі були прокладені завчасно прихованим монтажем у стінах та перекриттях. Це дозволило уникнути громіздких радіаторів та зберегти сучасний дизайн інтер’єру.
Точність розмітки: За допомогою будівельного рівня ми нанесли точну розмітку на стіну. Монтажна пластина була жорстко зафіксована за допомогою дюбелів та саморізів. Важливо, щоб основа була встановлена ідеально рівно, що гарантує правильний нахил дренажного піддону всередині фанкойла та безперешкодне відведення конденсату влітку.
Навішування та підключення блоку:
Після надійної фіксації пластини, на неї було навішено корпус фанкойла. Внутрішня конструкція блоку дозволяє зручно виконати підключення всіх комунікацій.
Фреонові магістралі було з’єднано за допомогою вальцювальних з’єднань, а електричні кабелі — підключено до клемної колодки згідно зі схемою. Усі з’єднання були ретельно перевірені на герметичність та надійність контакту.
На завершення було підключено дренажний шланг до завчасно прокладеної прихованої лінії водовідведення.

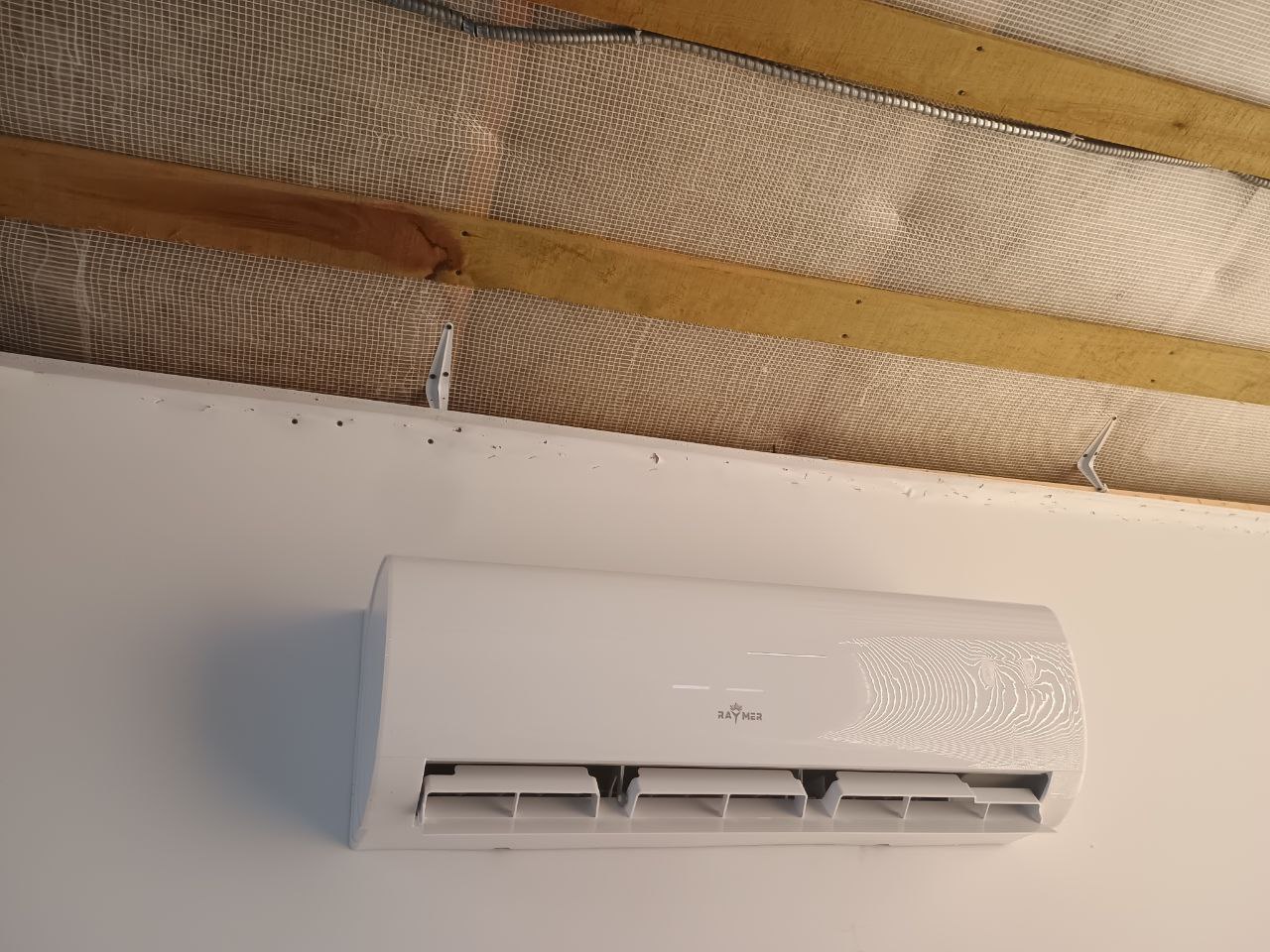

Завдяки завчасній підготовці та професійному монтажу, фанкойл Raymer FAN-85BGW гармонійно вписався в інтер’єр другого поверху, ставши майже непомітним, але ефективним елементом системи клімат-контролю.
Використання системи «тепловий насос + фанкойли» замість звичайних спліт-систем (кондиціонерів) має низку стратегічних переваг, особливо в контексті енергоефективності та комфорту сучасного будинку.
1. Універсальність «Все в одному»
Традиційний кондиціонер працює переважно на охолодження, а взимку його ефективність суттєво падає при низьких температурах. Система з Raymer RAY-15DS2-EVI та фанкойлами FAN-85BGW — це єдина мережа, яка замінює і радіатори, і кондиціонери. Вам не потрібно купувати та обслуговувати два різні типи обладнання.
2. Екологічність та безпека (Вода замість фреону)
У звичайних кондиціонерах між внутрішнім та зовнішнім блоками циркулює фреон під високим тиском. У системі з фанкойлами по магістралях, прокладених у стінах, циркулює звичайна вода або пропіленгліколь.
Відсутність витоків фреону в кімнатах: Весь фреон зосереджений лише у зовнішньому блоці теплового насоса.
Легкість обслуговування: У разі пошкодження магістралі під час ремонту, витік води набагато простіше та дешевше усунути, ніж перепаковувати фреонову трасу.
3. Комфорт та якість повітря
М’яке охолодження: Фанкойли працюють з теплоносієм температурою +7…12°C, тоді як випарник звичайного кондиціонера має температуру близько +3…5°C. Це створює більш м’який потік повітря, який не пересушує його так сильно, як спліт-система, і зменшує ризик застуди.
Швидкий нагрів: Завдяки активному обдуву через теплообмінник, фанкойл прогріває вітальню чи студію набагато швидше, ніж будь-який радіатор.
4. Висока ефективність з тепловим насосом (COP)
Звичайні кондиціонери часто є енергозатратними в режимі нагріву при морозах. Тепловий насос Raymer RAY-15DS2-EVI спеціально розроблений для роботи при низьких температурах (технологія EVI). Коли він працює в парі з фанкойлами, система досягає максимального коефіцієнту корисної дії (COP), виробляючи до 4 кВт тепла на кожен 1 кВт спожитої електроенергії.
5. Естетика інтер’єру
Завдяки прихованому монтажу магістралей у новому будинку, на стіні залишається лише витончений блок FAN-85BGW. Ви позбавляєтеся необхідності вішати зовнішні блоки кондиціонерів на кожну кімнату, що псує фасад будівлі — у вас є лише один потужний блок теплового насоса.
6. Гнучкість зонування
Система дозволяє комбінувати різні типи опалення. Як у вашому випадку: перший поверх — інерційна тепла підлога для стабільного тепла, а другий — швидкі та точні фанкойли. Звичайні кондиціонери ніяк не взаємодіють з теплою підлогою, що робить їх лише додатковим, а не основним елементом системи.
