До нашої компанії звернувся власник офісної будівлі площею 800 м² із запитом на створення автономної системи опалення. Раніше об’єкт був підключений до централізованого опалення, однак часті перебої з теплопостачанням та електроенергією суттєво впливали на комфорт роботи та стабільність бізнес-процесів. Основною вимогою стало забезпечення повної незалежності від зовнішніх мереж, стабільного теплопостачання у зимовий період та можливість інтеграції з уже наявною системою резервного живлення. На момент звернення на об’єкті вже було встановлено інвертор Deye потужністю 12 кВт з акумуляторними батареями, що створювало хорошу основу для побудови енергонезалежної інженерної системи.
Рішення
Після детального аналізу об’єкта та теплових навантажень було прийнято рішення реалізувати систему опалення на базі двох теплових насосів Raymer RAY-36DS2-EVI. Така конфігурація дозволяє не лише повністю покрити потреби будівлі в теплі, а й забезпечити резервування системи — у разі пікових навантажень або обслуговування одного з агрегатів другий продовжує роботу.
Система була спроєктована з урахуванням максимального енергозбереження та стабільної роботи при змінних навантаженнях. Інверторна технологія теплових насосів забезпечує плавне регулювання потужності, що особливо важливо для офісних приміщень із нерівномірним споживанням тепла протягом дня.
Окрему увагу було приділено інтеграції з існуючою системою електроживлення. Завдяки вже встановленому інвертору та акумуляторам система отримала можливість частково працювати навіть при відключеннях електроенергії, що критично важливо для безперервної роботи офісу.
Етап 1. Підготовка фундаменту та монтаж підставок
Створення автономної системи опалення для великого офісного центру починається не з підключення електроніки, а з надійної основи. Оскільки проєкт передбачає встановлення двох потужних теплових насосів Raymer RAY-36DS2-EVI, першочерговим завданням став професійний монтаж підставок для зовнішніх блоків.
Процес збірки та встановлення
Для цього об’єкта ми обрали розбірні металеві конструкції з нержавіючої сталі, які відрізняються довговічністю та стійкістю до корозії.

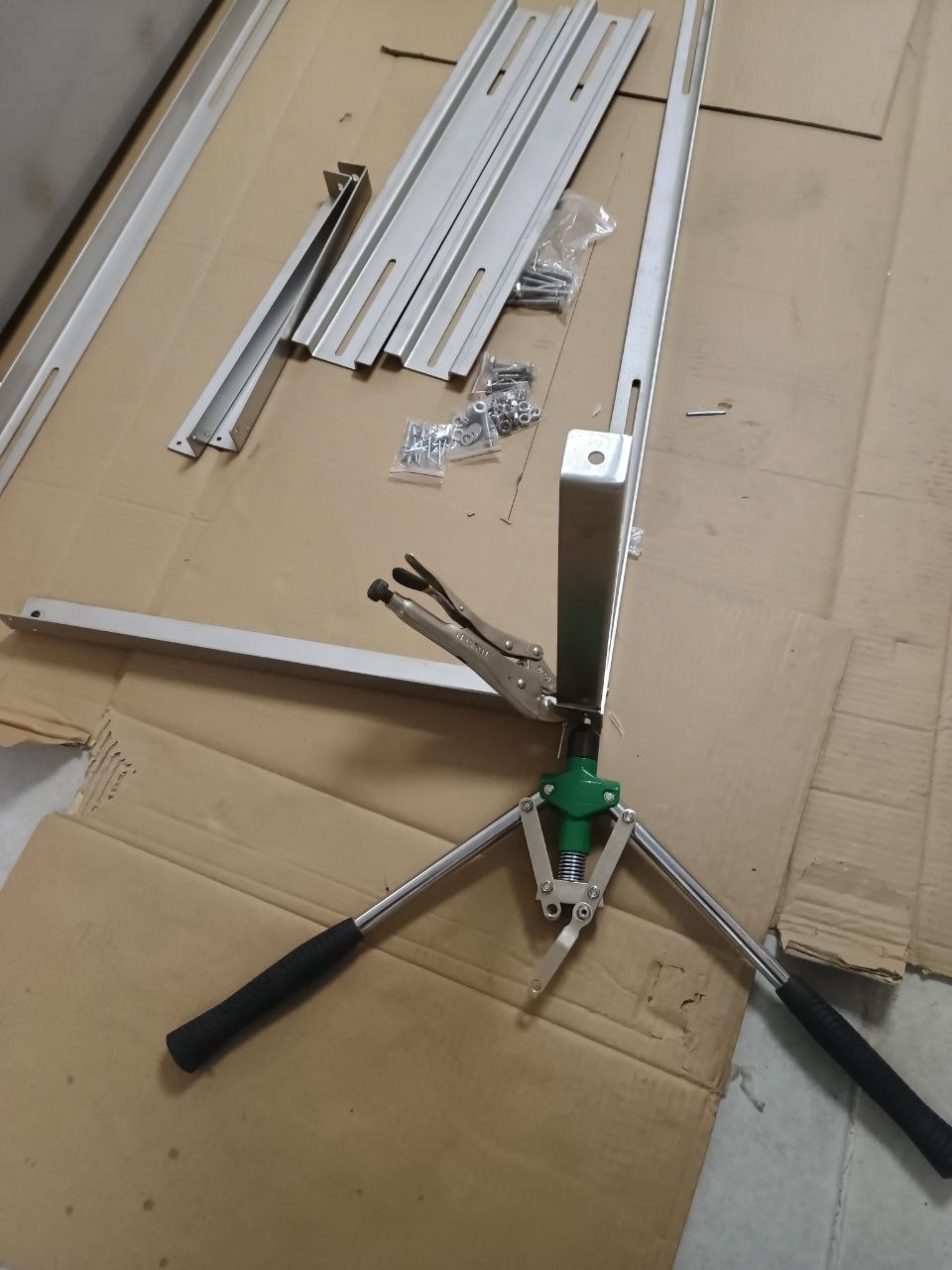

Підготовчий етап: Розпакування та перевірка комплектації. Кожна підставка складається з посиленого каркаса, набору кріплень та напрямних для адаптації під габарити моделі RAY-36DS2-EVI.
Складання каркаса: За допомогою професійного інструменту проводиться жорстка фіксація ніжок та несучих перекладин. Важливо забезпечити ідеальну горизонтальну площину для уникнення перекосів компресора.

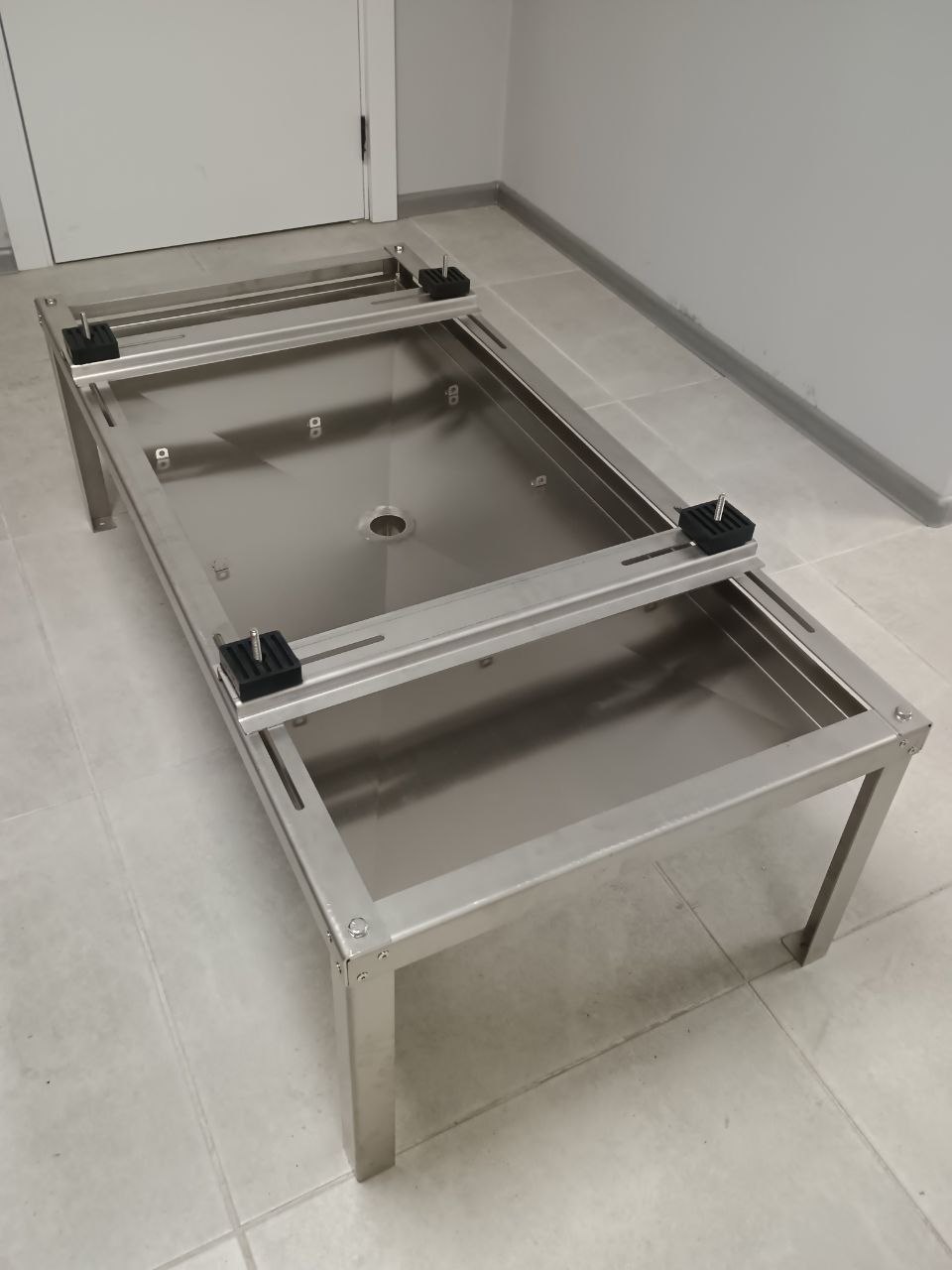

Монтаж піддона: Встановлюється спеціальна чаша з центральним отвором для зливу, яка збиратиме весь конденсат під час циклів розморожування зовнішнього блока.
Фінальна підготовка: На напрямні встановлюються гумові віброізолятори з болтовим кріпленням, на які згодом будуть “посаджені” самі теплові насоси.
Завдяки такому ґрунтовному підходу на першому етапі, ми заклали базу для стабільної та тихої роботи всієї системи, що інтегрована з інвертором Deye 12 кВт. Це гарантує, що навіть при пікових навантаженнях конструкція залишиться надійною.
2. Фіксація та захист від обмерзання
Після збірки конструкцій ми перейшли до їх встановлення на постійне місце дислокації. Оскільки офісна будівля потребує стабільного тепла 24/7, кожен вузол відведення конденсату має бути захищений від замерзання.
Точне позиціонування та монтаж

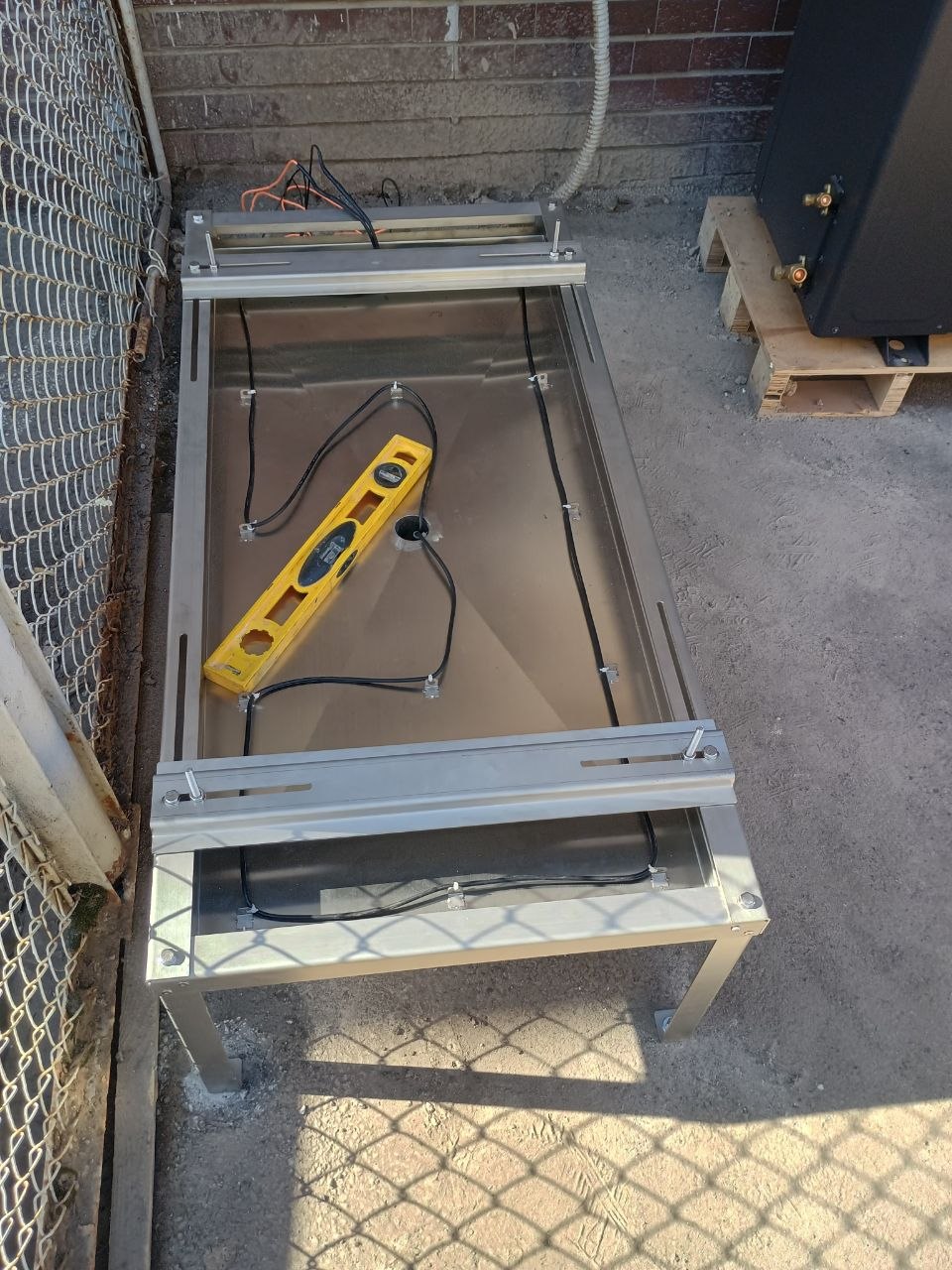

Перш за все, підставки були чітко виставлені за рівнем у визначеному місці майбутнього розташування теплових насосів. Це критично важливо для правильного розподілу фреону в системі та рівномірного зливу води з піддона.
Для того, щоб у морозні дні піддон не перетворився на брилу льоду, ми реалізували систему підігріву:
Гріючий кабель: По периметру та в критичних точках піддона було надійно зафіксовано спеціальний кабель підігріву.
Запобігання заторам: Кабель забезпечує постійну позитивну температуру металевої поверхні, завдяки чому волога, що стікає з випарника під час розморозки, залишається рідкою.
Організація водовідведення

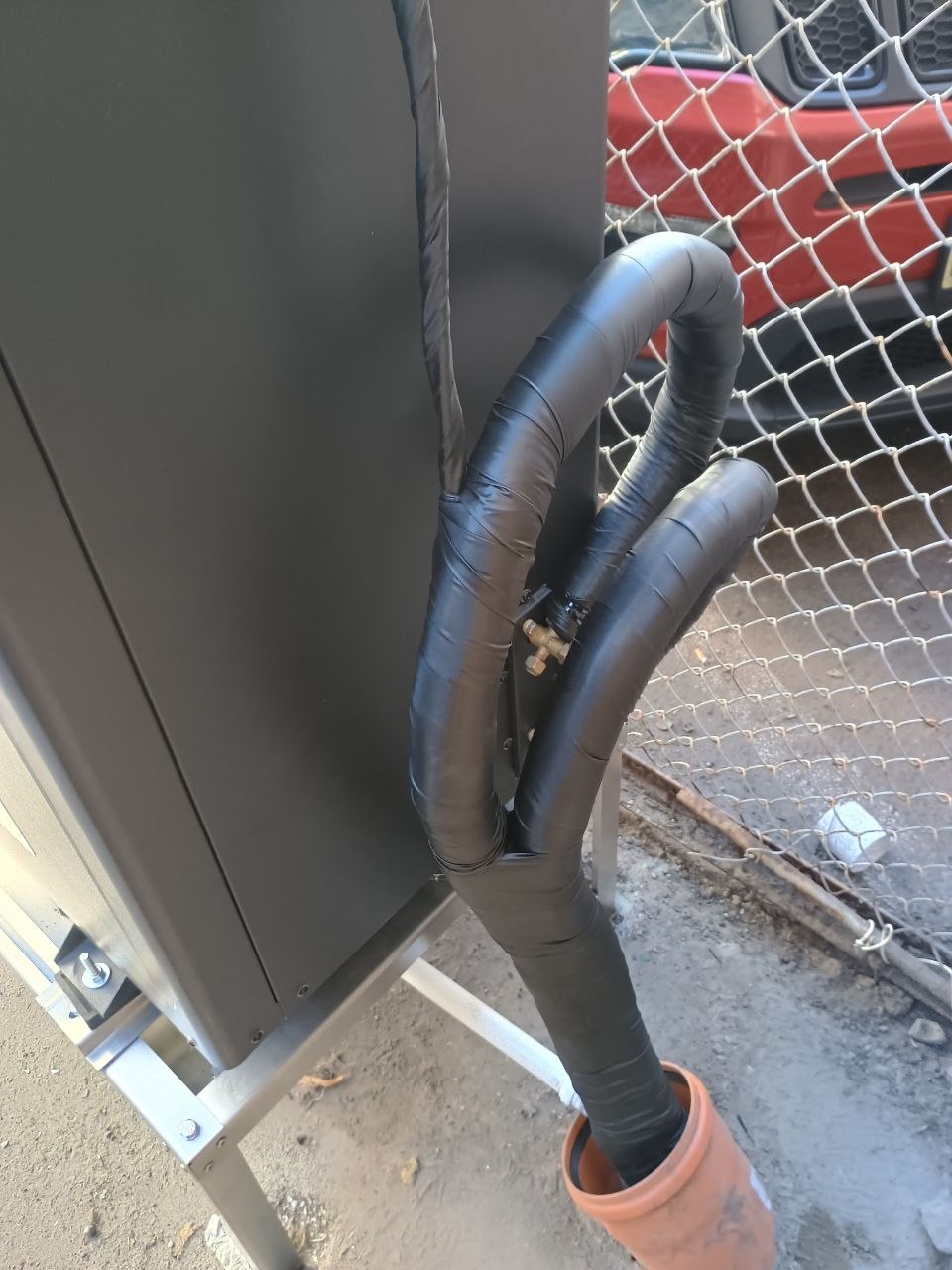

Ми відмовилися від простого зливу води “під ноги”, що могло б призвести до утворення ковзанки біля офісу або підмивання фундаменту.
Централізований злив: Конденсат з піддонів спрямовується безпосередньо в систему каналізації.
Гігієна та безпека: Таке рішення дозволяє підтримувати територію навколо блоків сухою та чистою, що особливо важливо для презентабельного вигляду бізнес-об’єкта.
Етап 3. Встановлення зовнішнього блоку Raymer

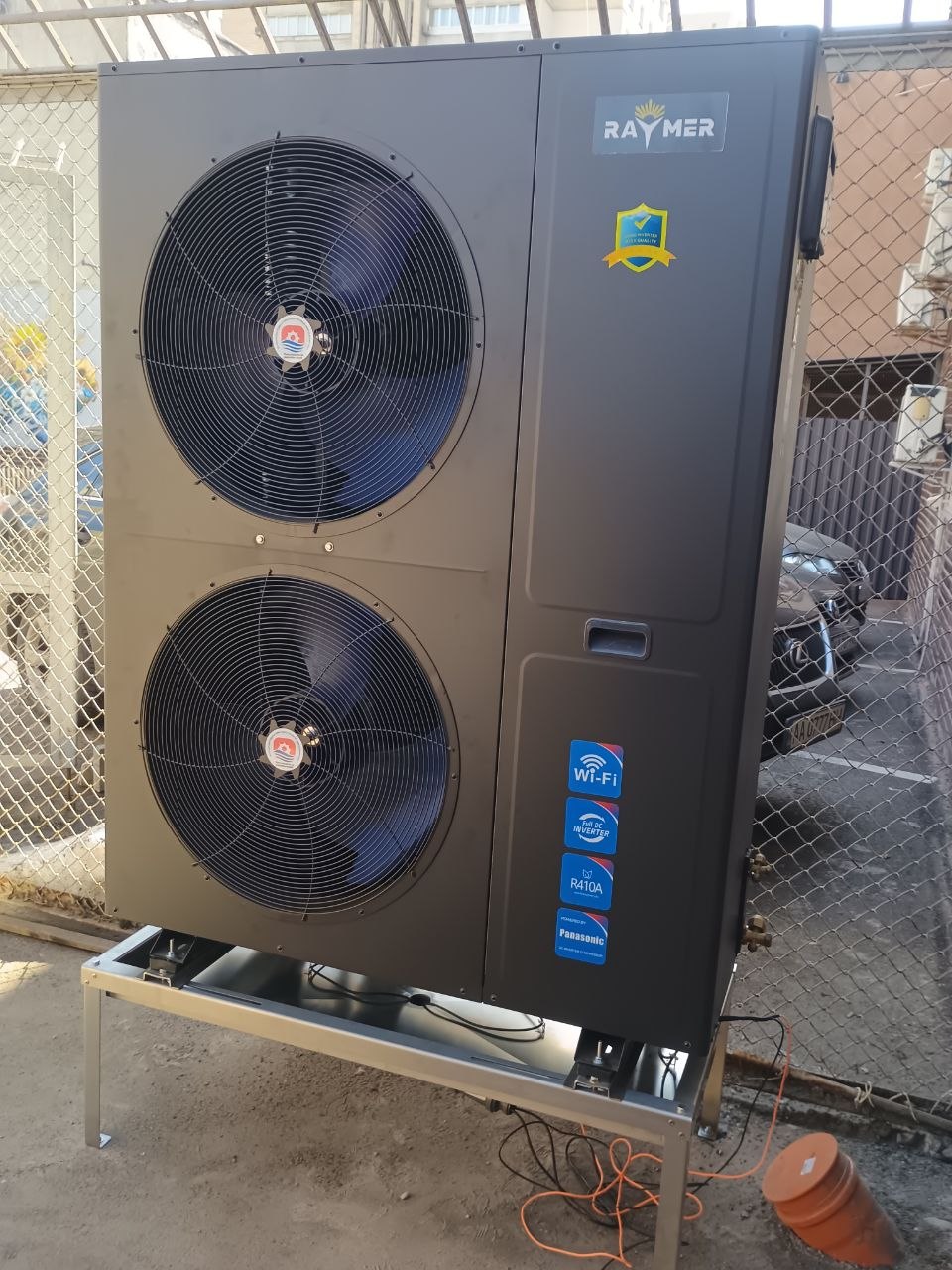

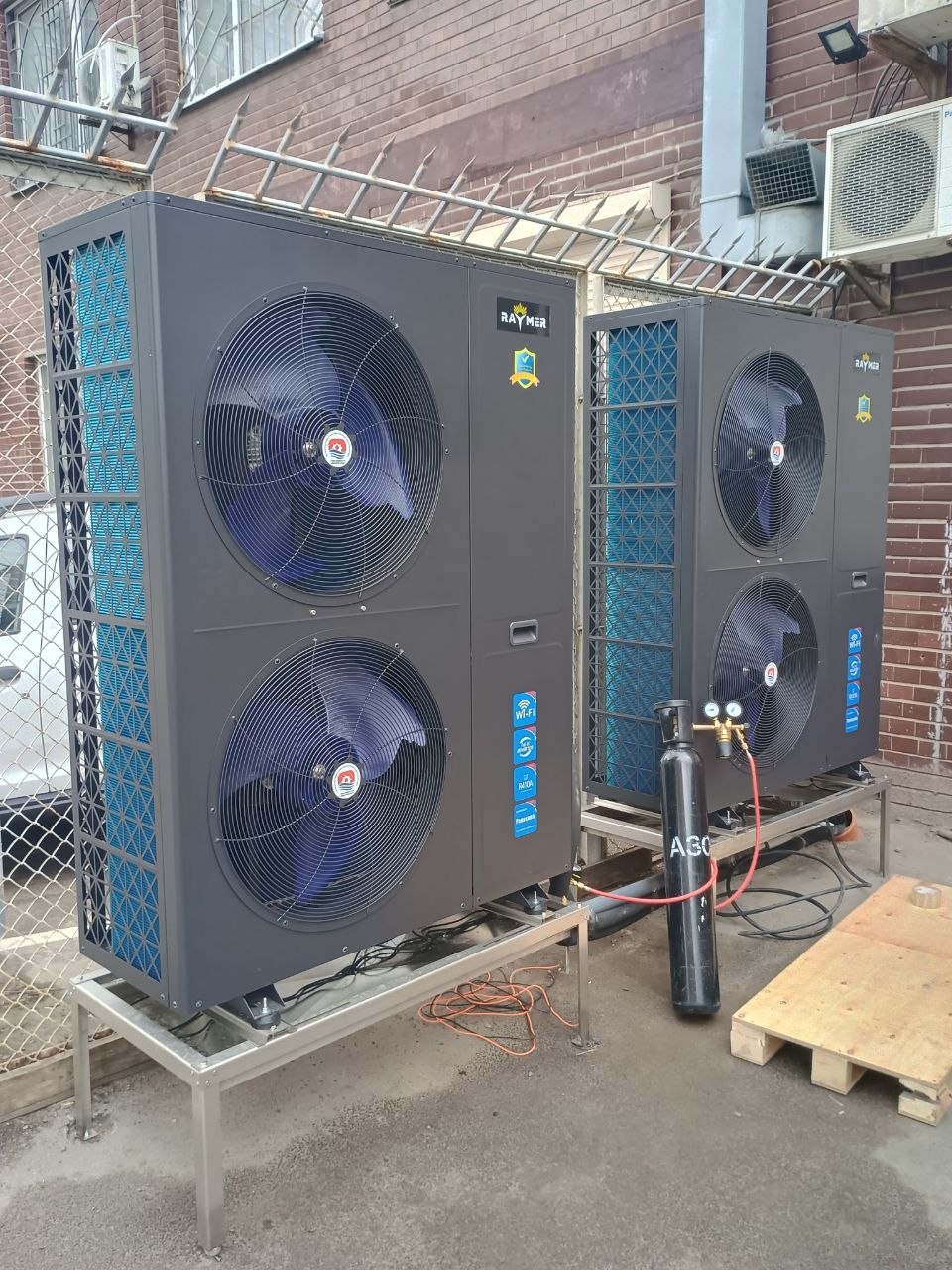

На підготовлену та утеплену основу ми встановили перший з двох теплових насосів Raymer RAY-36DS2-EVI. Це обладнання є ключовим елементом системи, що забезпечить теплом 800 м² офісного простору.
Блок був надійно зафіксований на раніше встановлених віброопорах підставки. Це виключає будь-які резонансні шуми під час роботи двох потужних вентиляторів.
Зовнішній вигляд обладнання в графітовому кольорі чудово вписався в екстер’єр офісного центру, а компактне розміщення дозволило залишити вільним прохід на території.
Вибір місця для встановлення зовнішнього блоку не був випадковим. Ми керувалися не лише зручністю монтажу, а й, перш за все, технічними вимогами для максимальної ефективності теплового насоса. Ключовим фактором став безперешкодний доступ повітря.
Етап 4. Підключення підігріву до плати керування
Щоб система підігріву піддону працювала максимально ефективно та економно, ми інтегрували її безпосередньо в систему керування теплового насоса Raymer.
Розумне керування обігрівом

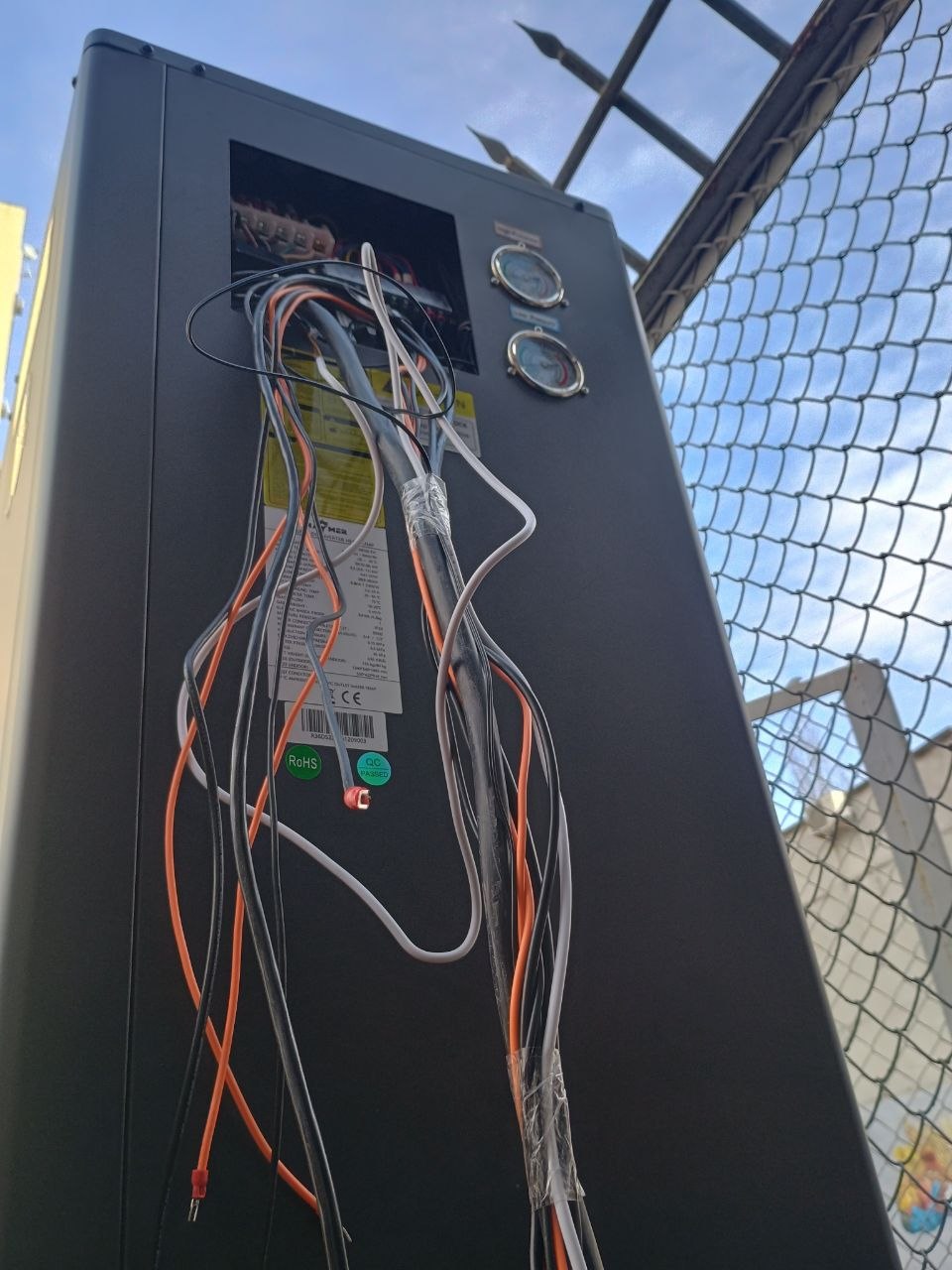

Ми не просто підключили кабель підігріву до мережі, а вивели його на штатну плату керування зовнішнього блоку. Це дає системі кілька важливих переваг:
Автоматична активація: Плата керування вмикає підігрів піддону лише тоді, коли це дійсно необхідно — наприклад, під час циклу розморожування (defrost) або при досягненні критично низьких температур.
Енергоефективність: Оскільки підігрів не працює постійно, це дозволяє уникнути зайвих витрат електроенергії, що є ключовим для автономного офісу площею 800 м².
Надійність з’єднань: Усі кабелі підігріву та датчики прокладаються всередині корпусу та підключаються до відповідних клемних колодок, що забезпечує захист контактів від вологи та механічних пошкоджень.

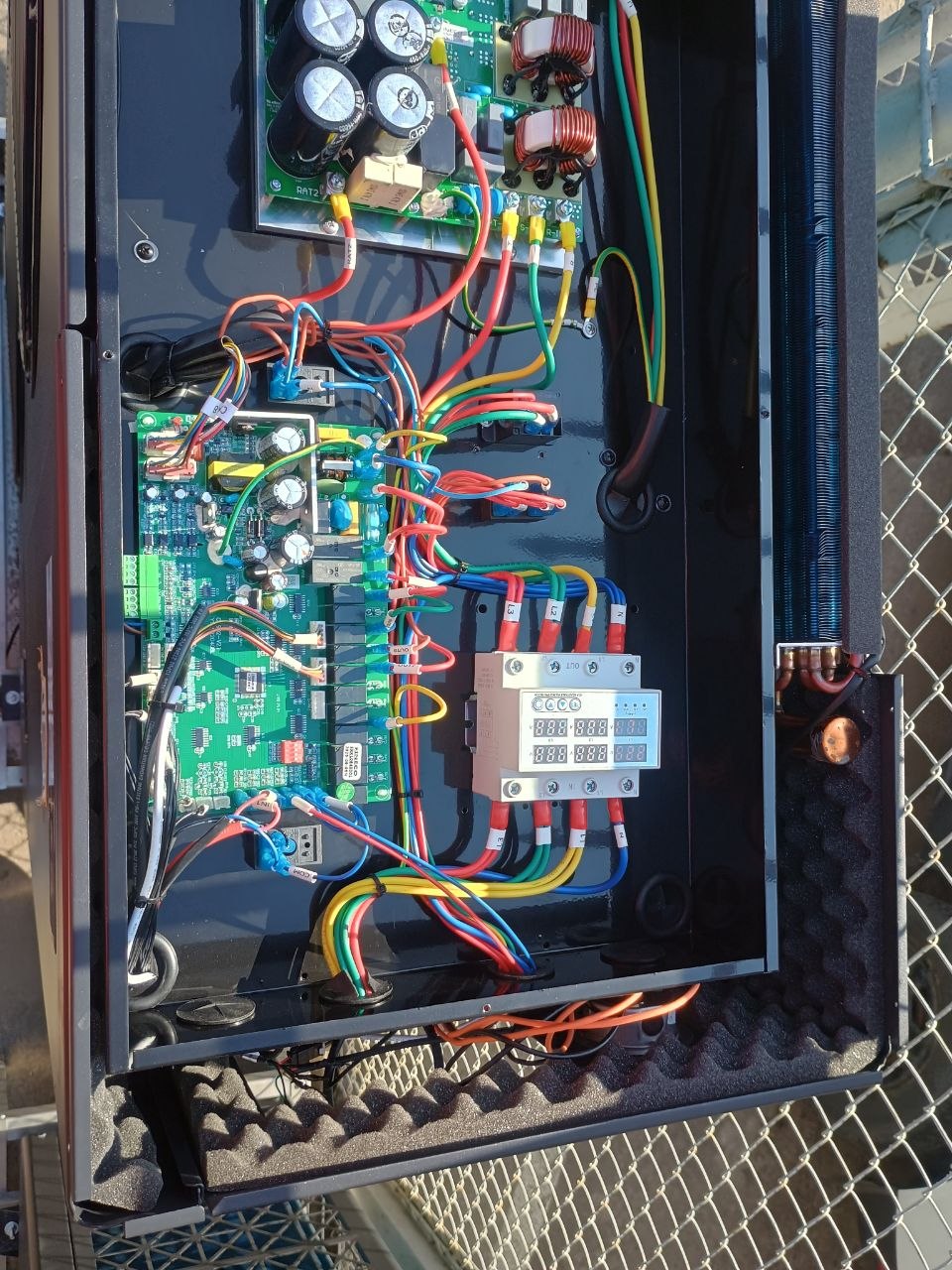

Процес підключення передбачає роботу з силовою та сигнальною частиною плати. Це дозволяє тепловому насосу самостійно контролювати стан дренажної системи та запобігати утворенню льоду всередині корпусу. На цьому ж етапі проводиться перевірка датчиків тиску (високого та низького), які розташовані поруч із сервісною панеллю.
Етап 5. Монтаж внутрішніх блоків та гідравлічне підключення
Після завершення робіт з боку вулиці, ми зосередилися на встановленні внутрішніх модулів теплових насосів Raymer. Саме тут відбувається передача отриманої енергії від фреону безпосередньо в систему опалення будівлі.

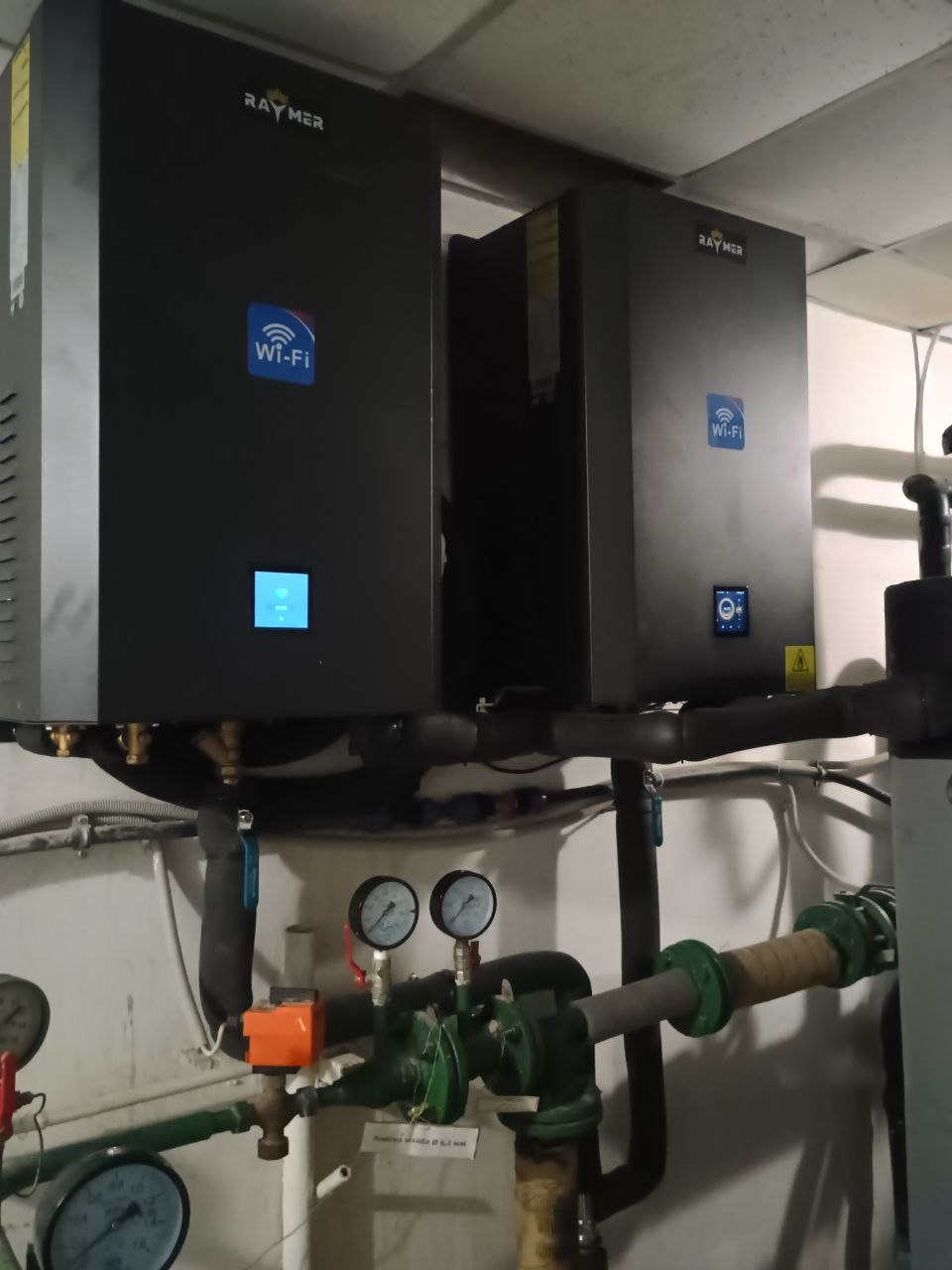

Для забезпечення потреб офісу площею 800 м² було встановлено два внутрішні блоки, що працюють у каскаді. Таке рішення має кілька переваг:
Інтелектуальне керування: Кожен блок оснащений сучасним сенсорним дисплеєм та модулем Wi-Fi для дистанційного контролю параметрів системи.
Резервування: У разі проведення технічного обслуговування одного з агрегатів, інший продовжує підтримувати тепловий режим у будівлі.
Компактність: Блоки мають естетичний дизайн у темному кольорі та змонтовані на стіні, що дозволило зекономити корисну площу в котельні.
Обв’язка та контроль
На цьому етапі особлива увага приділялася якості сантехнічного підключення:
Магістралі в термоізоляції: Усі труби, що з’єднують внутрішні блоки з тепловою мережею, захищені професійною каучуковою ізоляцією для мінімізації втрат тепла.

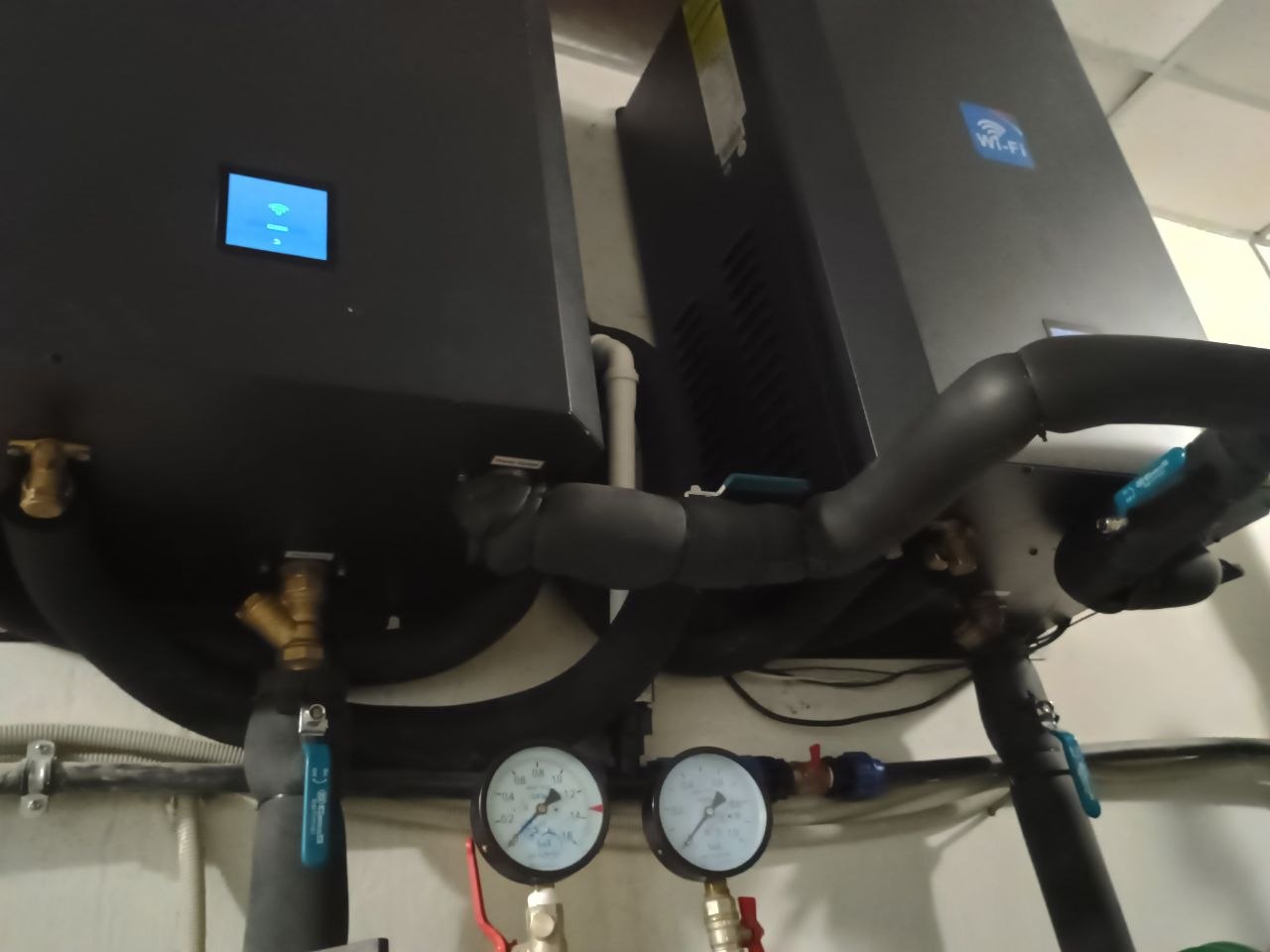

Система моніторингу: У контур вмонтовані манометри для візуального контролю тиску в системі, що дозволяє швидко оцінити коректність роботи гідравліки.
Запірна арматура та фільтрація: Встановлено необхідні крани та фільтри грубої очистки (грязьовики) перед теплообмінниками для захисту обладнання від можливих забруднень з теплоносія.
Етап 6. Підключення до буферної ємності та стабілізація системи

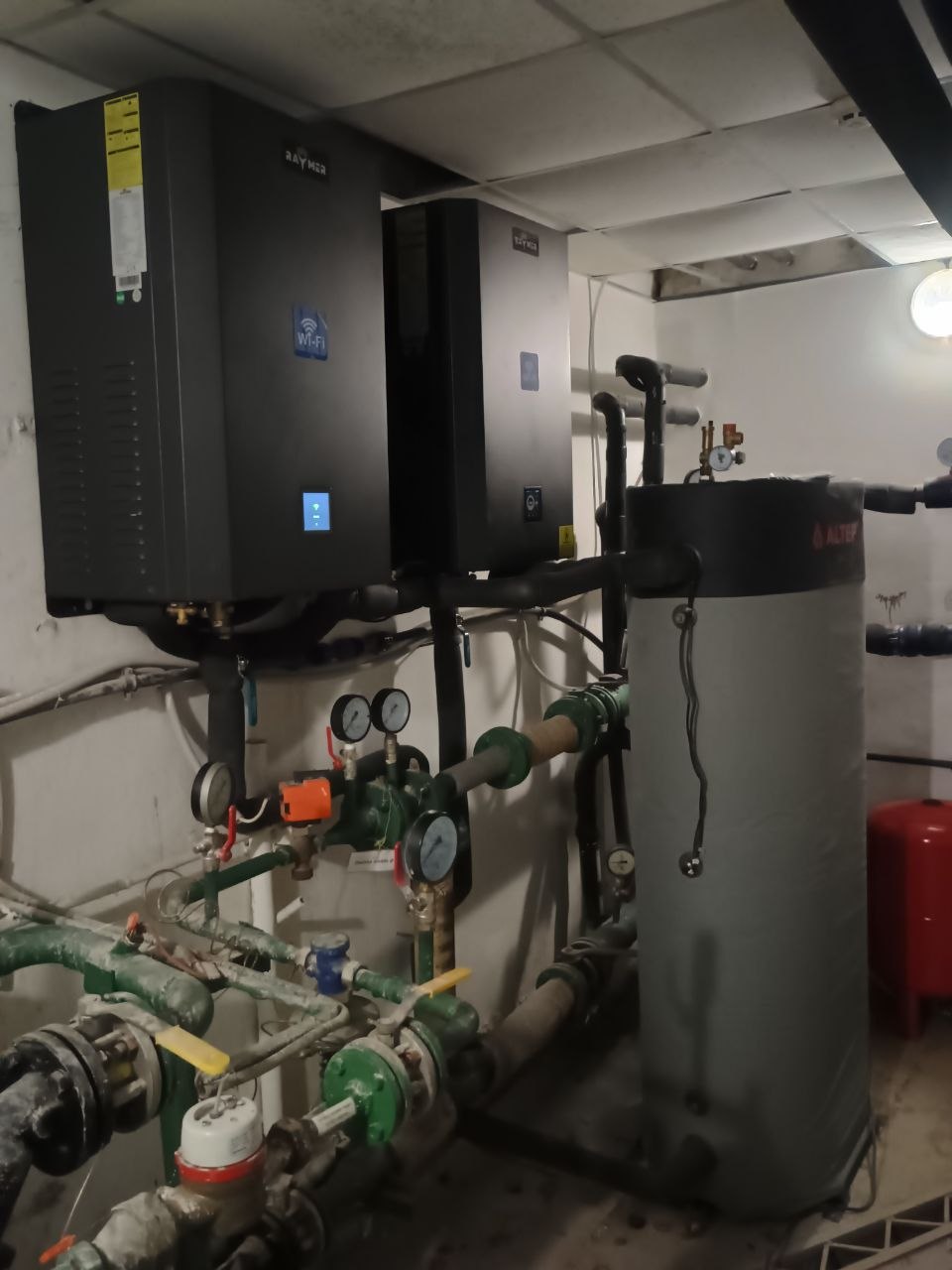

Для забезпечення стабільної роботи системи опалення площею 800 м² обидва гідромодулі Raymer були підключені до вертикального бака-накопичувача (буферної ємності). Це критично важливий вузол, який виконує роль “теплового акумулятора” та гідравлічного розділювача.
Роль бака-накопичувача в системі
Використання буферної ємності в парі з тепловими насосами Raymer дозволяє вирішити кілька стратегічних завдань:
Гідравлічна розв’язка: Бак розділяє контур генерації тепла (теплові насоси) та контур споживання (радіатори, фанкойли або тепла підлога), що забезпечує коректну роботу насосів у кожному контурі.
Захист від тактування: Завдяки додатковому об’єму теплоносія в баку, теплові насоси вмикаються рідше та працюють довше в оптимальному режимі, що суттєво подовжує ресурс компресорів Panasonic.
Енергія для розморозки: Під час зимової експлуатації теплова енергія з бака використовується для швидкого та ефективного розморожування зовнішніх блоків без охолодження приміщень офісу.
Технічні деталі монтажу
На цьому етапі було виконано:
Магістральна обв’язка: Гідромодулі з’єднані з баком трубопроводами великого діаметра для забезпечення необхідної протоки теплоносія.
Група безпеки та контролю: На баку встановлено автоматичний повітровідвідник, манометр та запобіжний клапан для захисту системи від надлишкового тиску.
Температурний моніторинг: У гільзи бака встановлені датчики температури, які передають дані на контролери теплових насосів для точного керування процесом нагріву.
Термоізоляція: Бак має заводську теплоізоляцію (чохол), що мінімізує втрати тепла в приміщенні котельні.
Така конфігурація дозволяє системі гнучко реагувати на зміну теплових навантажень в офісі протягом дня, забезпечуючи максимальний комфорт при мінімальних витратах електроенергії.
Етап 7. Магістральна обв’язка та циркуляція
Щоб забезпечити ефективну доставку тепла від генераторів до кожного куточка будівлі площею 800 м², ми приділили особливу увагу пропускній здатності та надійності магістралей.
Професійна гідравліка
Для цього об’єкта було обрано безкомпромісне рішення щодо матеріалів та обладнання:

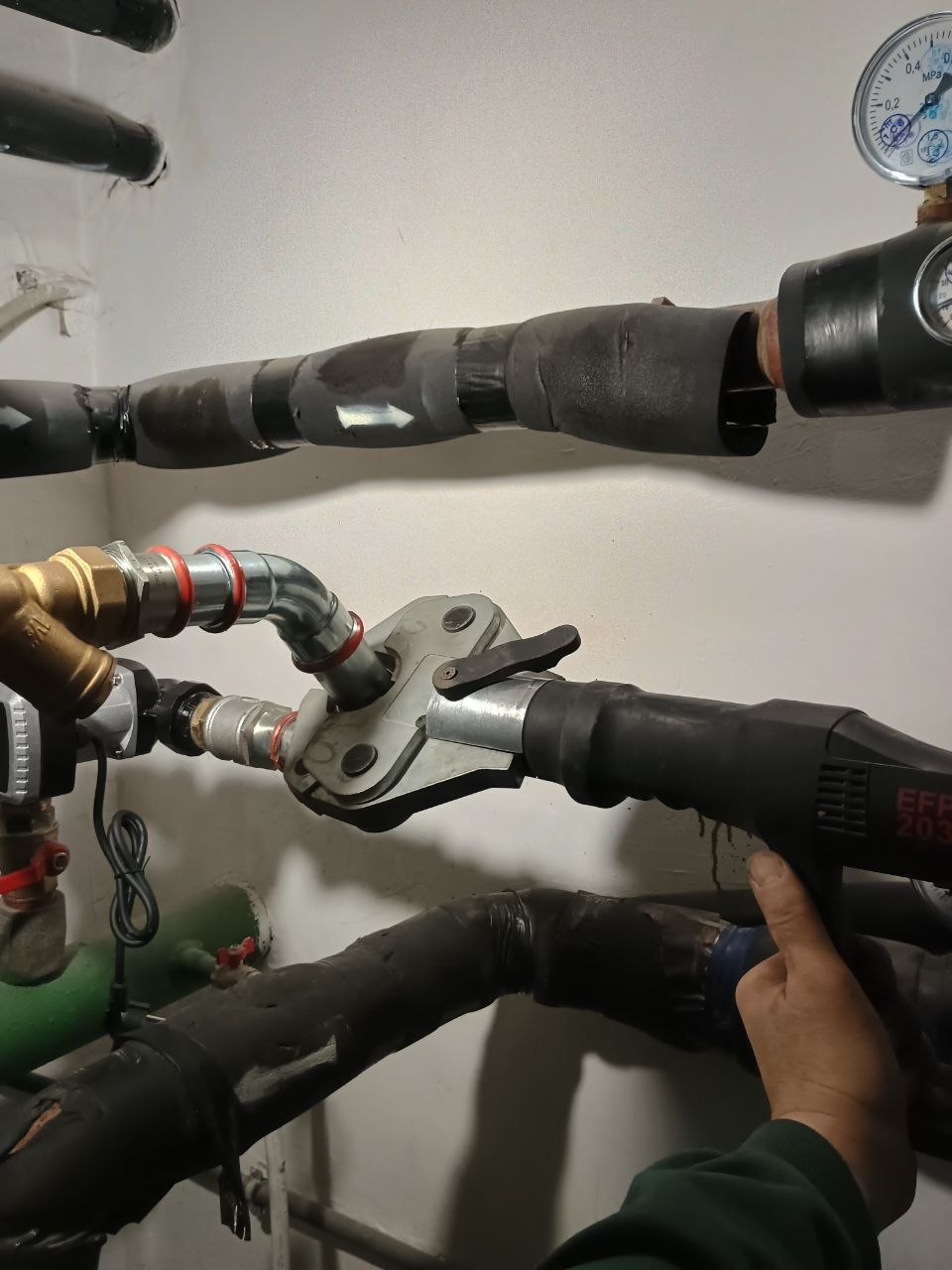

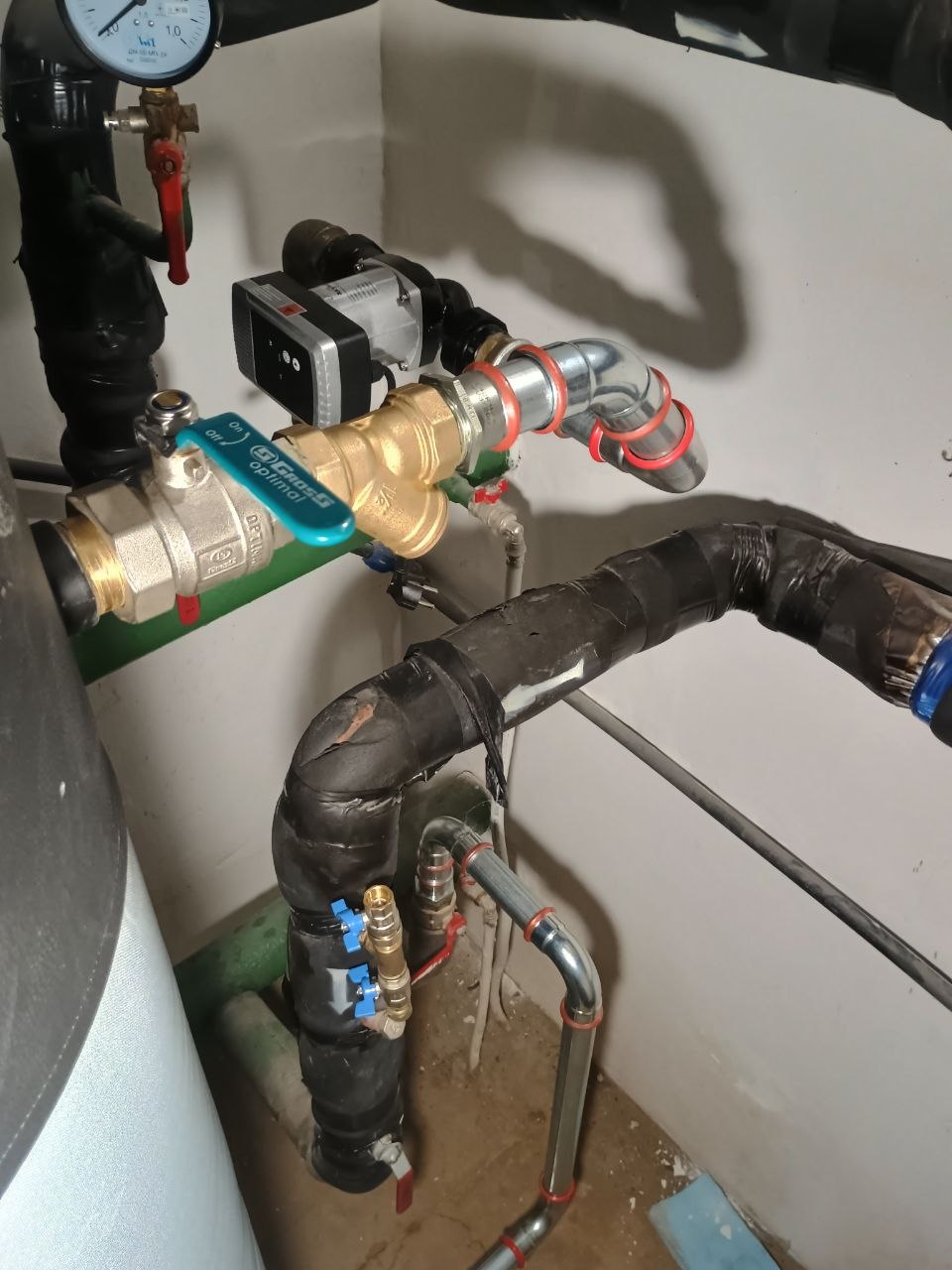

Трубопровід з нержавіючої сталі: Вся система в котельні змонтована з високоякісних нержавіючих хромованих труб діаметром 40 мм. Це забезпечує не лише естетичний вигляд, а й максимальну довговічність, стійкість до корозії та високу пропускну здатність.

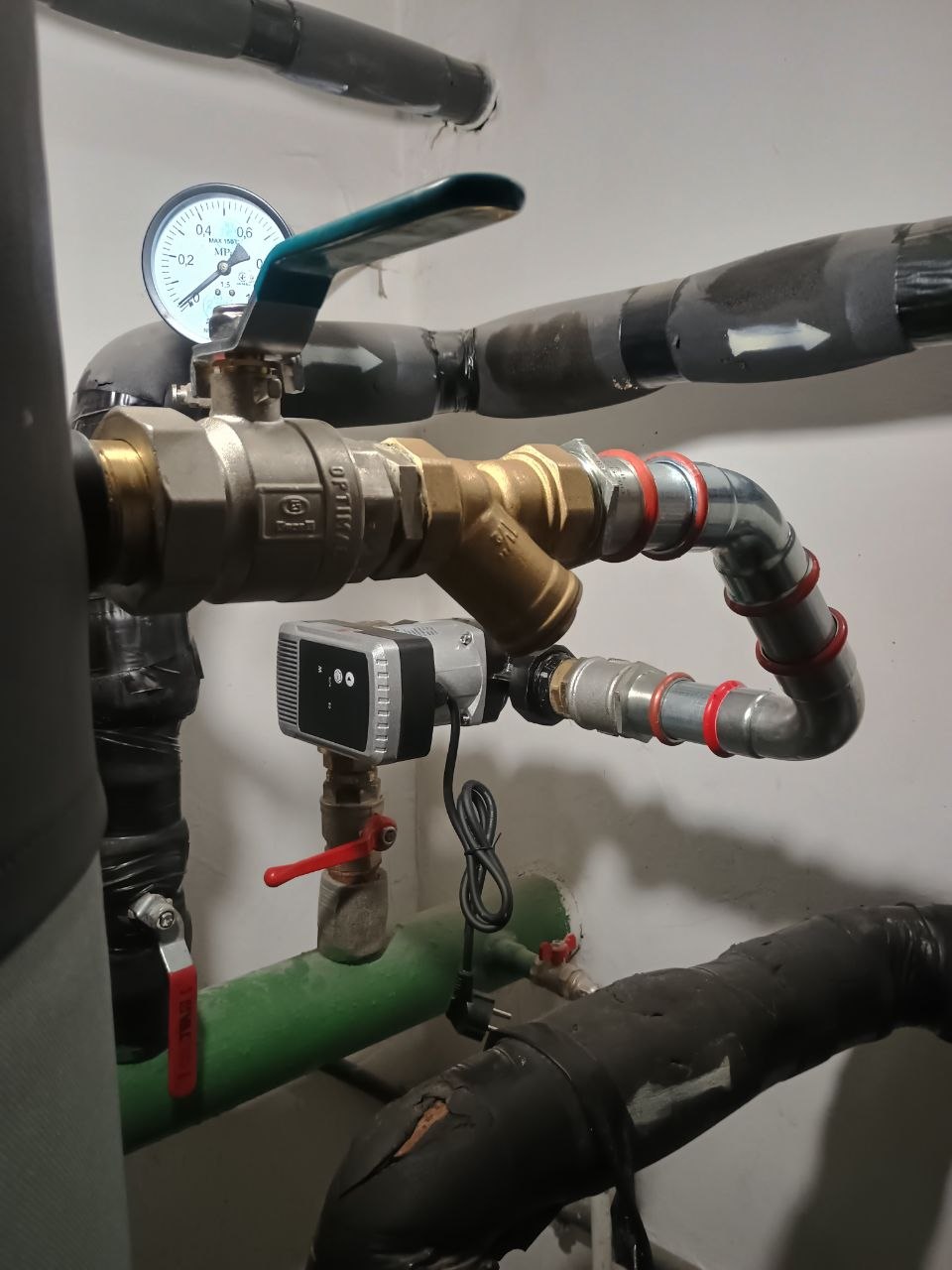

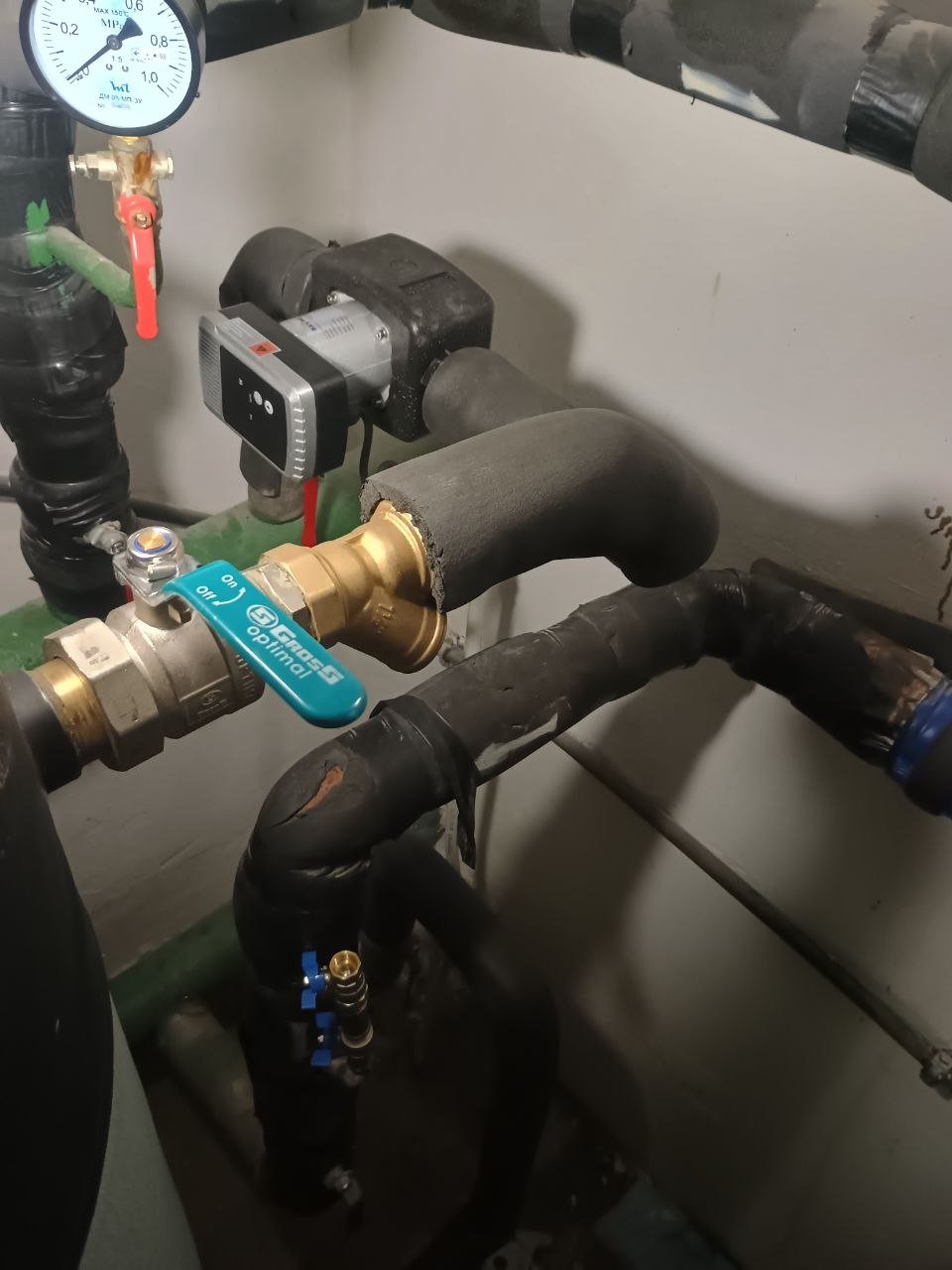

Потужний циркуляційний насос: Для подолання гідравлічного опору розгалуженої системи офісного центру встановлено сучасний потужний циркуляційний насос. Він забезпечує стабільну швидкість потоку теплоносія, що критично важливо для коректної роботи теплових насосів Raymer.
Якісна запірна арматура: Кожен вузол обладнаний надійними кранами та фільтрами, що дозволяє проводити сервісне обслуговування окремих елементів без зупинки всієї системи опалення.
Надійність у деталях
Завдяки використанню труб діаметром 40 мм нам вдалося мінімізувати втрати тиску та забезпечити тиху роботу системи навіть при максимальних навантаженнях. Хромоване покриття труб додатково захищає їх від зовнішніх впливів та підкреслює високий клас виконання інженерних мереж.
Етап 8. Перевірка герметичності та підготовка контуру
Після завершення монтажу всіх вузлів — від зовнішніх блоків до гідромодулів та бака-накопичувача — ми приступили до критично важливого етапу пусконалагодження: перевірки системи на герметичність за допомогою азоту.
Чому ми використовуємо азот?
Хоча процес часто називають «вакуумацією», на даному етапі ми проводимо опресування системи сухим азотом. Це професійний стандарт, який вирішує кілька завдань:
Виявлення мікровитоків: Азот подається в систему під високим тиском через спеціальний редуктор та манометричну станцію. Це дозволяє переконатися, що всі з’єднання фреонової магістралі ідеально герметичні.
Видалення вологи: Сухий азот ефективно поглинає залишки вологи всередині мідних труб, що запобігає окисленню масла в компресорі та передчасному виходу системи з ладу.
Чистота контуру: Продування азотом видаляє можливі дрібні частки, що могли потрапити в труби під час пайки або вальцювання.
Процес виконання

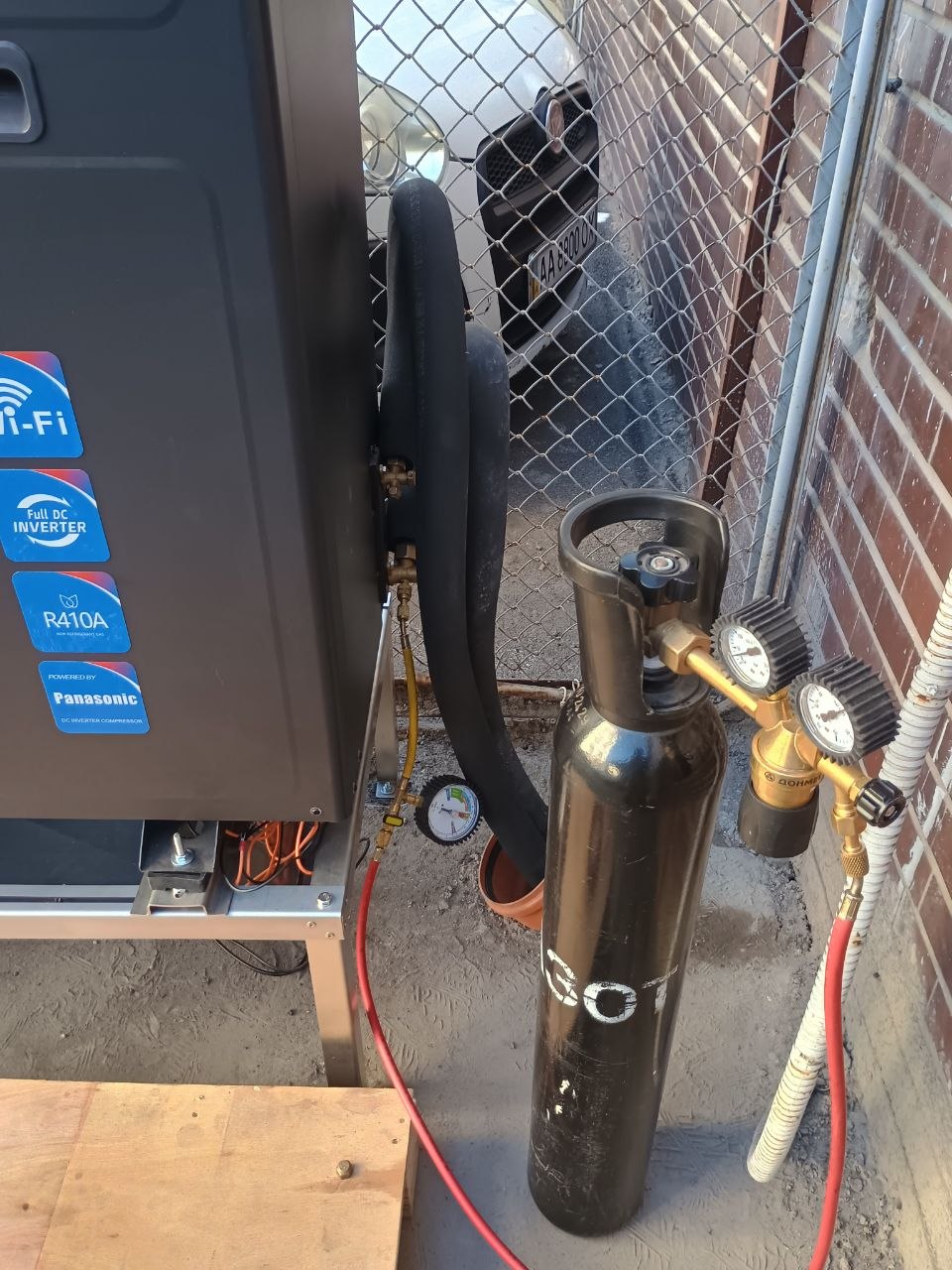

Підключення балона: До сервісного порту зовнішнього блоку Raymer підключається балон з азотом через редуктор.
Контроль тиску: За допомогою високоточних манометрів ми фіксуємо тиск у системі та залишаємо її на певний час для спостереження.
Фінальна вакуумація: Тільки після підтвердження повної герметичності азот стравлюється, і проводиться остаточне вакуумування для видалення повітря перед заправкою фреоном.
Цей етап є гарантією того, що теплові насоси працюватимуть стабільно роками, а клієнт не зіткнеться з проблемою витоку холодоагенту в розпал опалювального сезону.
Етап 9. Перший запуск та енергоефективний моніторинг
Після успішної перевірки на герметичність ми перейшли до найбільш очікуваного моменту — офіційного запуску системи опалення. Для будівлі площею 800 м² цей процес є комплексним випробуванням усіх інженерних вузлів.
Процедура пусконалагодження
Заправка та вакуумування: Після видалення азоту з системи було проведено глибоке вакуумування та заправка контуру холодоагентом R410A згідно з технічними регламентами Raymer.
Гідравлічний старт: Запуск потужного циркуляційного насоса дозволив видалити залишки повітря з нержавіючих магістралей діаметром 40 мм та заповнити буферну ємність теплоносієм.
Електрична синхронізація: Перевірка роботи теплових насосів у парі з інвертором Deye 12 кВт. Ми налаштували систему так, щоб вона плавно споживала енергію, не створюючи пікових навантажень на мережу резервного живлення.
Розумний контроль (Wi-Fi та Smart-функції)
Особливу увагу приділили налаштуванню дистанційного керування. Обидва блоки Raymer тепер доступні власнику через мобільний додаток:
Моніторинг у реальному часі: Можливість бачити температуру подачі та обратки, тиск у системі та поточну споживану потужність.
Графіки ефективності: Система автоматично збирає дані про вироблене тепло, що дозволяє бізнесу чітко прораховувати витрати на енергоносії.
Сервісні сповіщення: У разі будь-яких відхилень від норми система миттєво надсилає пуш-повідомлення.
Підсумки та результати: Енергетична незалежність як стратегічна перевага бізнесу
Реалізація цього проєкту перетворила офісну будівлю площею 800 м² на зразок сучасної енергоефективності. Замовник отримав не просто систему опалення, а повноцінну енергонезалежну екосистему, яка працює на випередження викликів сьогодення.
1. Синергія Raymer та Deye: Опалення без “світла”
Головною особливістю об’єкта стала інтеграція двох теплових насосів Raymer RAY-36DS2-EVI з існуючим інвертором Deye 12 кВт та блоком акумуляторів.
Інверторна гнучкість: Завдяки технології Full DC Inverter, теплові насоси не мають високих пускових токів, які могли б перевантажити резервне живлення. Система плавно нарощує потужність, дозволяючи офісу залишатися з теплом навіть під час відключень електроенергії.
Буферна стабільність: Встановлена ємність працює як “термос”, зберігаючи запас гарячого теплоносія. Це дозволяє системі підтримувати температуру в приміщеннях протягом тривалого часу, навіть якщо теплові насоси тимчасово переходять у режим енергозбереження.
2. Економіка проєкту: Від 60% до 75% економії
Порівняно з традиційними методами опалення, перехід на теплові насоси Raymer кардинально змінює структуру витрат:
Проти електрокотлів: Тепловий насос на кожен спожитий 1 кВт електроенергії видає в середньому 3–4 кВт теплової енергії (коефіцієнт COP). Це автоматично зменшує рахунки за електрику в декілька разів.
Проти центральних мереж: Власник офісу більше не залежить від міських тарифів та тепловтрат на зношених магістралях. Ви сплачуєте лише за фактично спожите тепло, яке генерується безпосередньо на об’єкті.
Низькі експлуатаційні витрати: Нержавіюча обв’язка діаметром 40 мм та надійні компресори Panasonic зводять до мінімуму потребу в дорогому сервісному обслуговуванні на роки вперед.
3. Комфорт та масштабованість
Автоматичний клімат: Система самостійно підлаштовується під температуру на вулиці. Співробітники офісу завжди працюють у комфортних умовах (+21-22°C), незалежно від того, чи за вікном +5°C, чи -20°C.
Масштабованість: Вже зараз закладено фундамент для наступного кроку — встановлення сонячної електростанції. Це дозволить будівлі вийти на рівень “Zero Energy”, коли власна генерація повністю покриватиме потреби опалення.
Висновок
Цей кейс доводить: автономність — це не лише про безпеку, а й про розумну інвестицію. Замовник отримав систему, яка окупає себе з кожним опалювальним сезоном, забезпечуючи стабільність бізнес-процесів у будь-яких умовах.
