Об’єкт — приватний житловий будинок у с. Крушинка, який тривалий час опалювався газовим котлом. Основною проблемою для власника стала постійно зростаюча вартість природного газу та, як наслідок, високі щомісячні витрати на опалення й гаряче водопостачання. При цьому система опалення будинку вже була змонтована та знаходилася у робочому стані, що ставило додаткову вимогу — знайти енергоефективне рішення, яке можна інтегрувати без повної реконструкції внутрішніх мереж.
Перед нами стояло завдання підібрати та змонтувати альтернативне джерело тепла, яке забезпечить стабільне опалення будинку, значно зменшить експлуатаційні витрати та дозволить власнику відмовитися від газу або звести його використання до мінімуму. Окрему увагу необхідно було приділити надійності роботи в зимовий період, можливості покриття пікових теплових навантажень та сумісності з трифазною електромережею 380 В.
Рішення
Для реалізації проєкту було обрано тепловий насос повітря–вода Raymer RAY-15DS2-EVI (380 В), який оптимально підходить для опалення приватних будинків із середнім та підвищеним тепловим навантаженням. Завдяки інверторній технології та системі EVI даний тепловий насос ефективно працює навіть при низьких температурах зовнішнього повітря, забезпечуючи стабільну теплову потужність упродовж усього опалювального сезону.
Тепловий насос був інтегрований у наявну систему опалення будинку з мінімальними змінами, що дозволило зберегти існуючі радіатори та гідравлічну схему. Після запуску система забезпечує опалення та гаряче водопостачання з орієнтовною економією до 4 разів у порівнянні з газовим котлом, залежно від режиму роботи та зовнішніх умов. Це рішення дозволило власнику суттєво знизити щомісячні витрати на енергоносії та перейти на сучасну, екологічну й економічно вигідну систему опалення.
1. Монтаж зовнішнього блоку теплового насоса

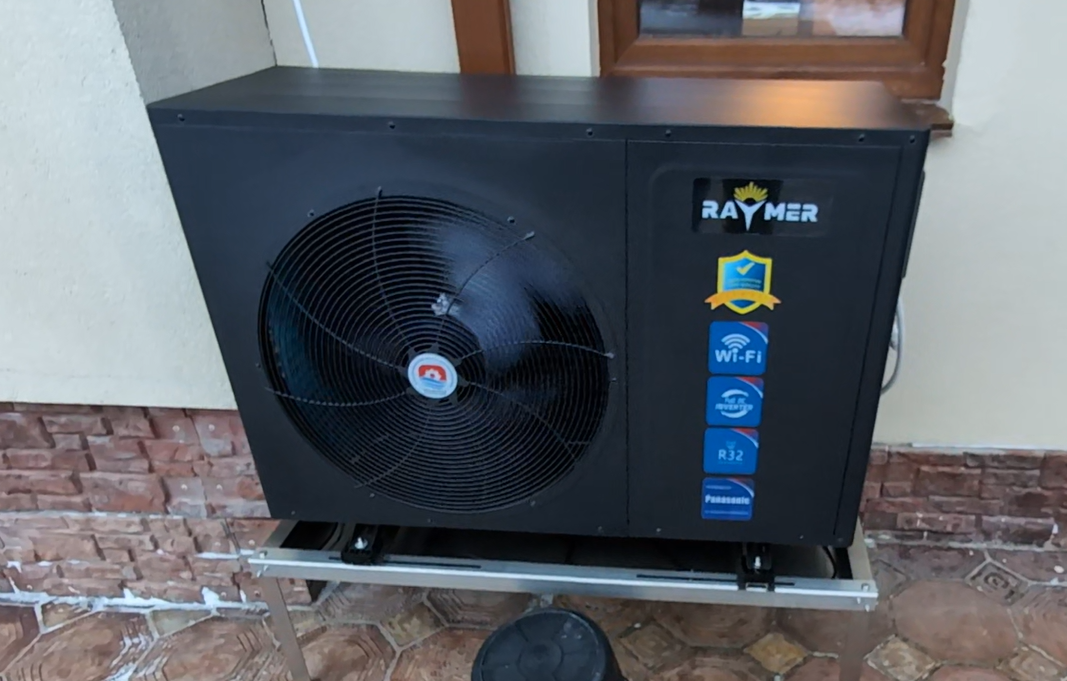

Зовнішній блок теплового насоса Raymer RAY-15DS2-EVI встановлено з дотриманням вимог виробника та практики енергоефективного монтажу. Блок змонтований поруч із будинком на спеціальній металевій підставці, що забезпечує необхідну висоту від рівня ґрунту та захист обладнання від снігу, вологи й обмерзання у зимовий період.
Підставка оснащена вбудованим піддоном для збору конденсату, який утворюється під час роботи теплового насоса, особливо в режимі відтаювання. Для підвищення надійності та безперебійної роботи в холодну пору року в піддон інтегровано кабель підігріву, який запобігає замерзанню конденсату та утворенню льоду під обладнанням.
Кабель підігріву піддону під’єднаний безпосередньо до електроніки керування теплового насоса і вмикається автоматично за потреби. Таке рішення дозволяє оптимізувати енергоспоживання, забезпечує коректну роботу системи відтаювання та підвищує загальну ефективність і ресурс обладнання.

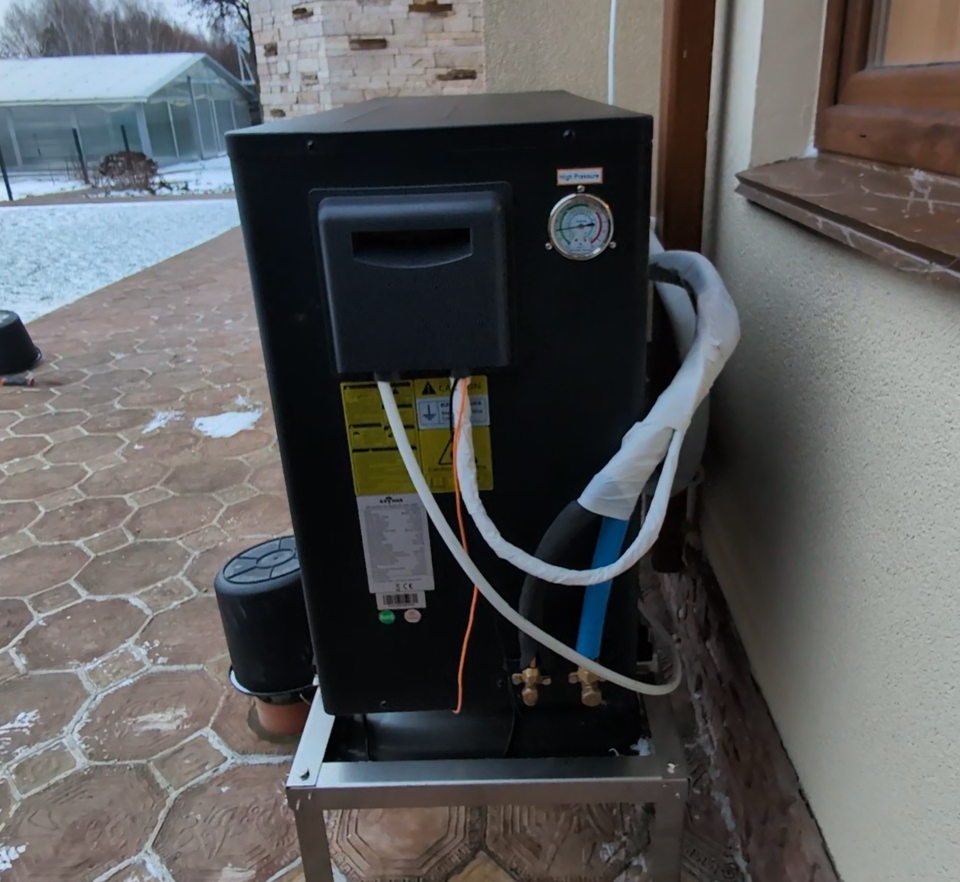

Прокладання фреонових і гідравлічних магістралей виконано з обов’язковою теплоізоляцією та акуратним введенням у будівлю, що мінімізує тепловтрати та захищає комунікації від зовнішніх впливів. Усі вузли доступні для сервісного обслуговування, що спрощує подальшу експлуатацію системи.
2. Монтаж внутрішнього блоку та інтеграція з існуючою системою опалення

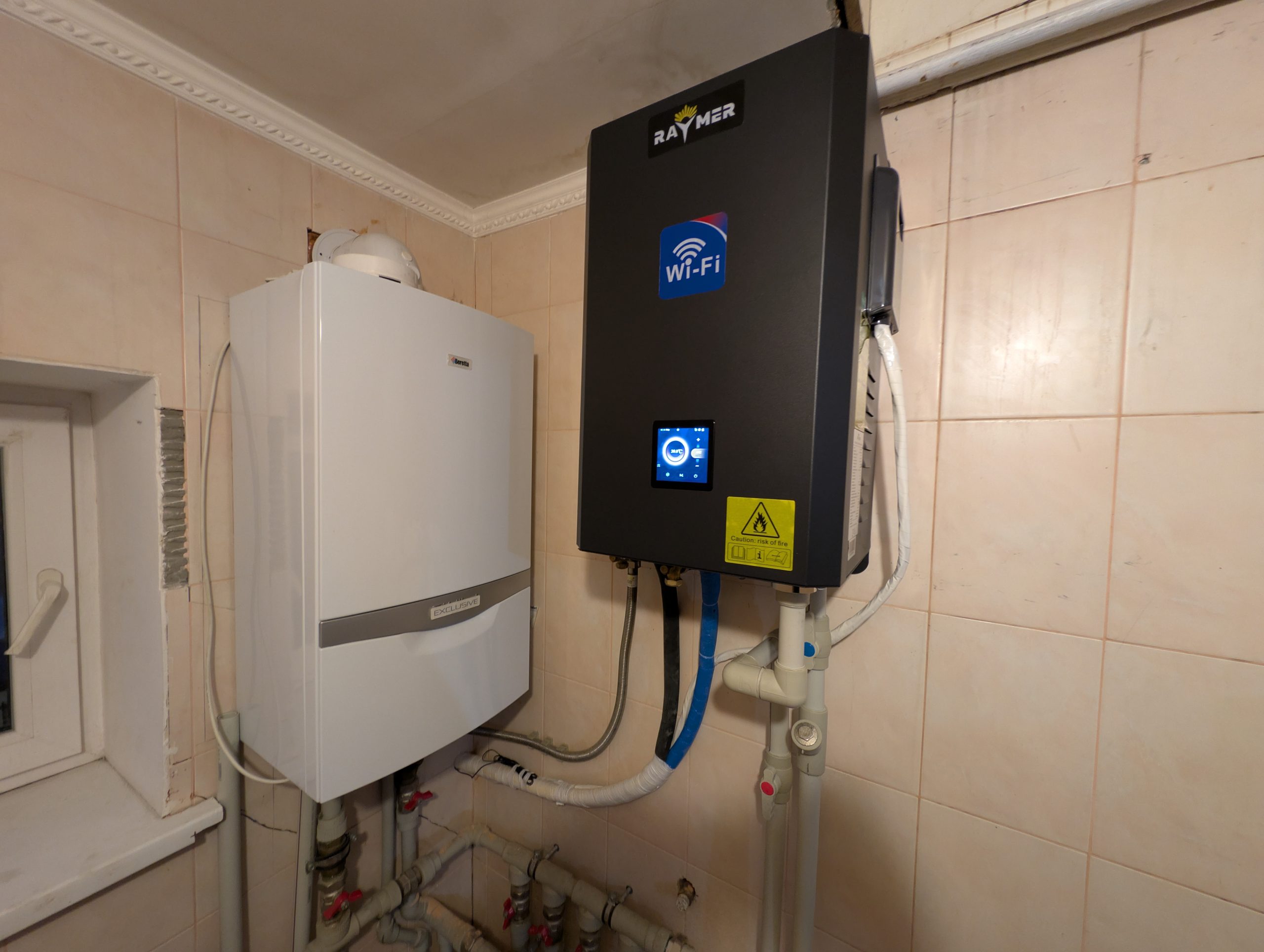

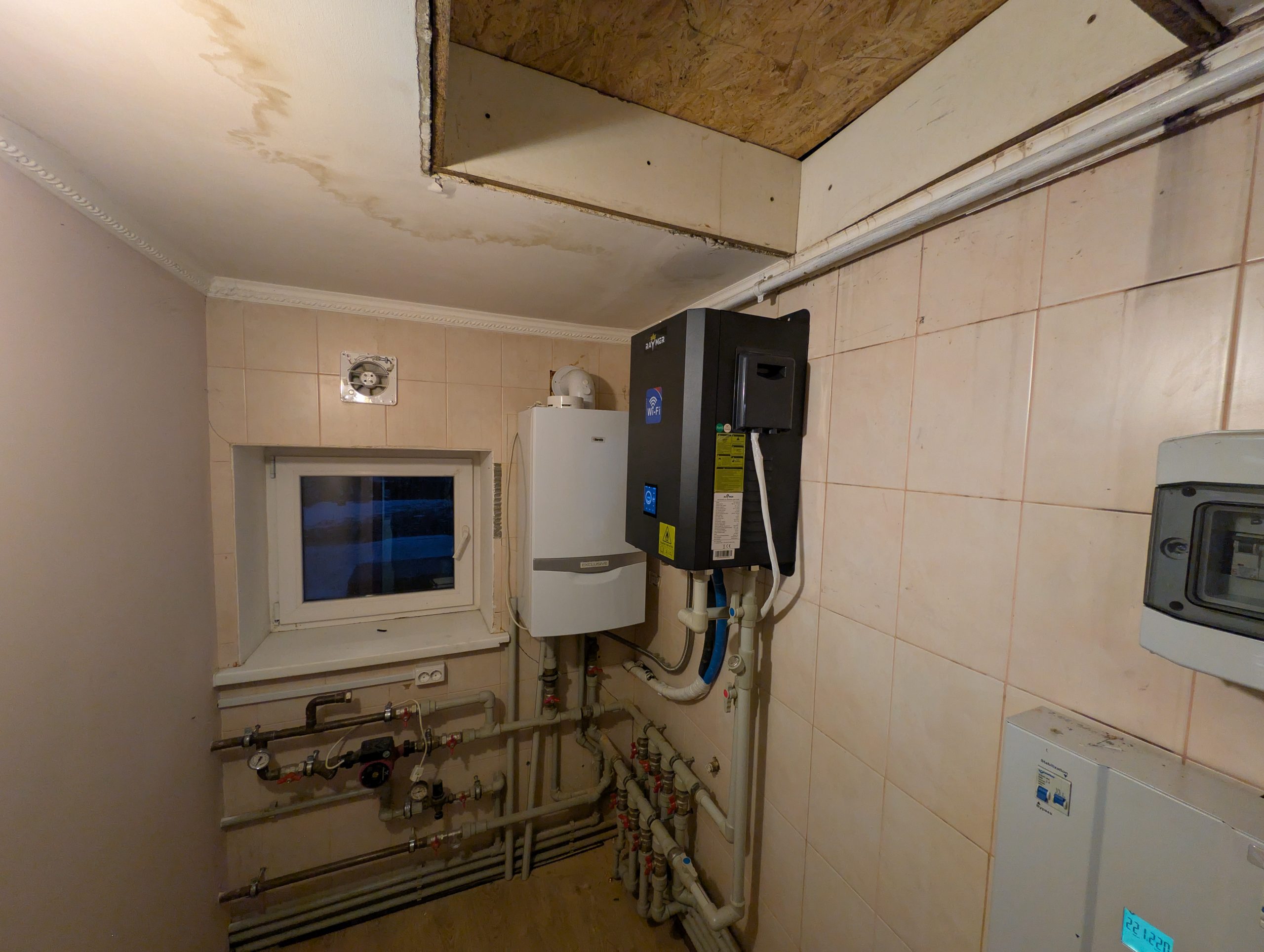

Внутрішній блок теплового насоса Raymer RAY-15DS2-EVI встановлено у котельному приміщенні безпосередньо поряд із існуючим газовим котлом. Газовий котел не демонтовано та залишається в системі як резервне джерело опалення, що забезпечує додаткову надійність у пікові морозні періоди або у разі потреби аварійного резервування.
Для коректної взаємодії двох джерел тепла в системі встановлено запірні крани від газового котла, що дає можливість повністю відокремити його від контуру під час роботи теплового насоса. Це рішення дозволяє гнучко перемикатися між джерелами тепла, виконувати сервісне обслуговування та уникати небажаних гідравлічних перетоків.
Усі підключення виконані акуратно з дотриманням вимог виробника та норм монтажу, що забезпечує зручний доступ до вузлів керування, надійну експлуатацію та простоту подальшого обслуговування системи.

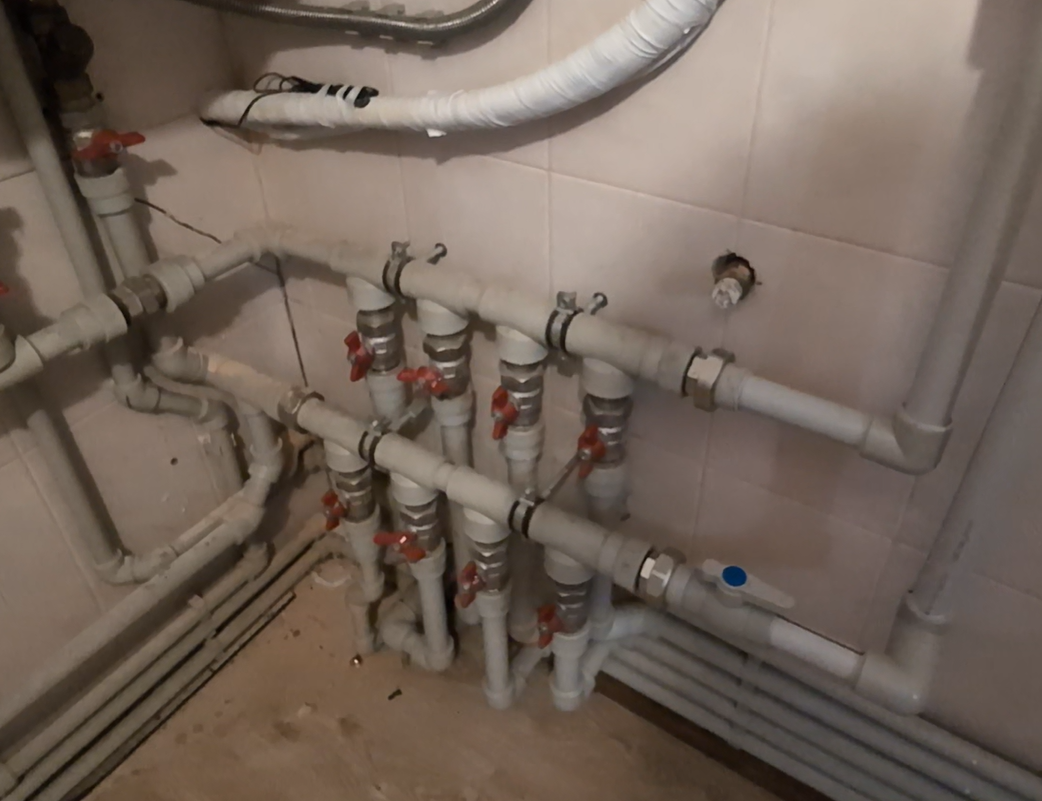

Внутрішній блок теплового насоса напряму під’єднаний до гребінки теплої підлоги, що дозволяє працювати в низькотемпературному режимі з максимальною ефективністю. Така схема підключення є оптимальною для теплових насосів і забезпечує стабільну роботу системи з високим сезонним коефіцієнтом ефективності.
4. Налаштування контролера та перевірка системи

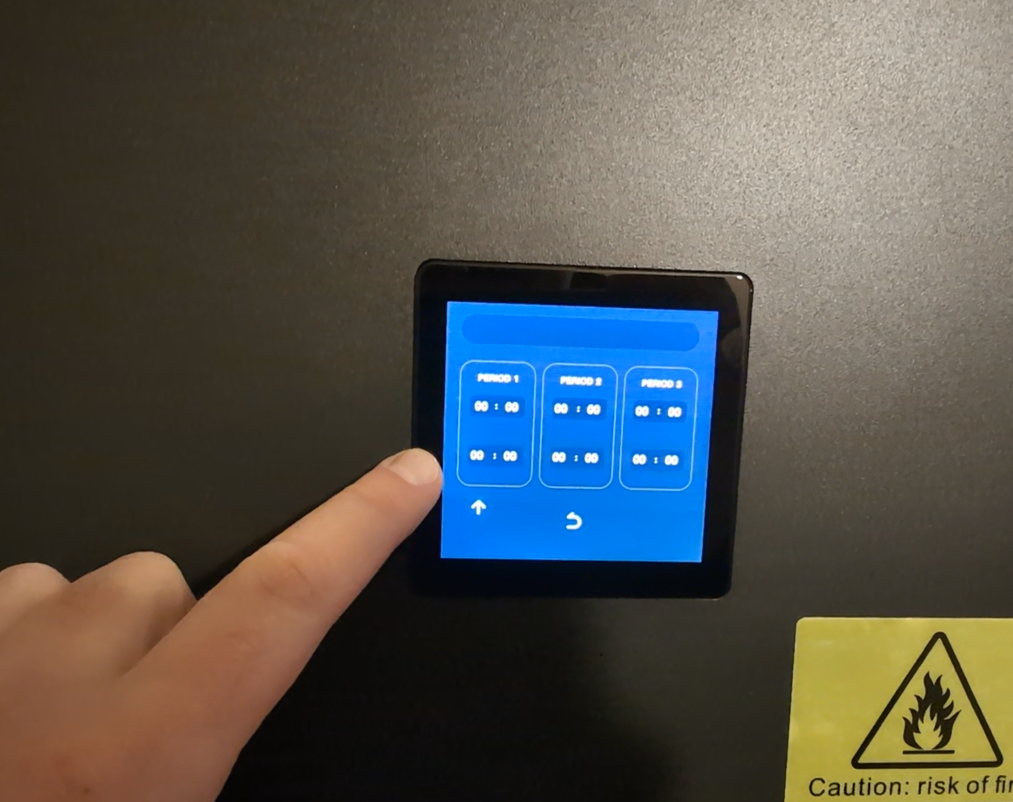

Після завершення монтажних робіт було виконано налаштування контролера теплового насоса Raymer відповідно до параметрів об’єкта та існуючої системи опалення. На етапі пусконалагодження задано робочі температури для системи теплої підлоги, налаштовано режими опалення та алгоритми роботи обладнання з урахуванням низькотемпературного контуру.
Окрему увагу приділено коректній роботі системи автоматики, взаємодії зовнішнього та внутрішнього блоків, а також логіці перемикання між основним і резервним джерелом тепла. Контролер перевірено на правильність зчитування даних із датчиків температури та стабільність керування компресором, циркуляційними насосами й допоміжними елементами системи.
Після налаштування проведено повну перевірку системи на наявність помилок і аварійних повідомлень. Виконано тестовий запуск у різних режимах роботи, перевірено герметичність з’єднань, стабільність параметрів та реакцію системи на зміну навантаження. За результатами перевірки система працює коректно, без помилок, і повністю готова до штатної експлуатації.
Переваги нової системи опалення для власника будинку
Перехід із газового котла на тепловий насос Raymer RAY-15DS2-EVI дозволив власнику будинку суттєво знизити витрати на опалення. Завдяки високій енергоефективності тепловий насос споживає в кілька разів менше електроенергії, ніж газовий котел потребує газу для виробництва тієї ж кількості тепла. У реальних умовах експлуатації економія може сягати до 4 разів, залежно від температури зовнішнього повітря та режиму роботи системи.
Нова система працює у низькотемпературному режимі, що ідеально підходить для теплої підлоги. Це забезпечує рівномірний розподіл тепла по всьому будинку, відсутність різких перепадів температури та значно вищий рівень комфорту порівняно з традиційним радіаторним опаленням.
Важливою перевагою є автоматизація та зручність керування. Тепловий насос оснащений сучасним контролером із можливістю віддаленого керування, що дозволяє контролювати систему, змінювати налаштування та адаптувати роботу опалення до реальних потреб без постійного втручання користувача.
Збереження газового котла як резервного джерела тепла підвищує загальну надійність системи. У разі екстремально низьких температур або нестандартних ситуацій власник має додаткове джерело опалення, що гарантує безперебійну роботу системи в будь-яких умовах.
Окрім економії та комфорту, тепловий насос є екологічним рішенням — він не спалює газ, не створює викидів у приміщенні та зменшує загальний вуглецевий слід будинку. Це робить нову систему опалення сучасним, безпечним і перспективним рішенням на багато років уперед.
